XBox 控制器#

要将 XBox 控制器与 AirSim 一起使用,请按照以下步骤操作:

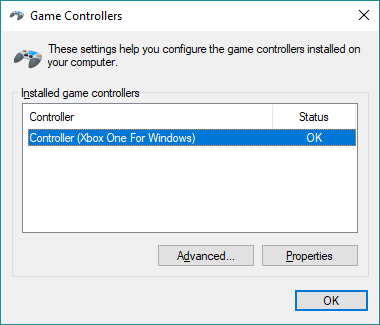

  1. 连接 XBox 控制器,以便它显示在您的 PC 游戏控制器中:

Gamecontrollers

  1. 启动 QGroundControl,您应该会在设置下看到一个新的操纵杆选项卡:

Gamecontrollers

现在校准无线电,并设置一些方便的按钮操作。例如,我的设置是A键启动无人机,B键将其置于手动飞行模式,X键将其置于高度保持模式,Y键将其置于位置保持模式。我还更喜欢勾选“在横滚、俯仰和偏航时使用指数曲线”复选框时控制器的感觉,因为这能让我更好地感知细微的移动。

QGroundControl 将通过上述 MavLinkTest 设置的 UDP 代理端口 14550 找到您的 Pixhawk。AirSim 将通过上述 MavLinkTest 设置的另一个 UDP 服务器端口 14570 找到您的 Pixhawk。此时,您也可以使用所有 QGroundControl 控件进行自主飞行。

  1. 使用 MavLinkTest.exe 连接到 Pixhawk 串行端口,如下所示:

    MavLinkTest.exe -serial:*,115200 -proxy:127.0.0.1:14550 -server:127.0.0.1:14570


  2. 使用以下 ~/Documents/AirSim/settings.json 设置运行 AirSim 虚幻模拟器:

    "Vehicles": {
        "PX4": {
            "VehicleType": "PX4Multirotor",

            "SitlIp": "",
            "SitlPort": 14560,
            "UdpIp": "127.0.0.1",
            "UdpPort": 14570,
            "UseSerial": false
        }
    }


高级#

如果 QGroundControl 中未显示“操纵杆”选项卡,请点击工具栏左侧的紫色Q图标,打开“首选项”面板。前往“常规”选项卡,勾选“虚拟操纵杆”复选框。返回设置屏幕(齿轮图标),点击“参数”选项卡,在搜索框中输入 COM_RC_IN_MODE,并将其值更改为 操纵杆/无 RC 检查(Joystick/No RC Checks)Virtual RC by Joystick(通过操纵杆进行虚拟 RC)

其他选项#

查看 遥控器选项
