灯光模块(Lights)说明文档

目录

1. 模块概述

1.1 UCarlaLightSubsystem介绍

UCarlaLightSubsystem是 carla 仿真平台中用于管理动态灯光的核心组件类，属于 carla 的虚幻引擎插件(CarlaUnreal)的一部分。这个子系统主要负责管理 carla 世界中的灯光（如交通灯、路灯等），并处理客户端与灯光状态的同步。UCarlaLightSubsystem源代码

1.1.1 主要功能

  • 灯光注册与注销：在模拟环境中，灯光（如交通灯、路灯等）是动态的资源。通过注册和注销机制，UCarlaLightSubsystem可以动态地管理这些灯光资源。当灯光被创建时，注册到子系统中，这样子系统就可以跟踪和管理它们；当灯光被销毁时，从子系统中注销，避免资源泄漏或无效引用。
  • 灯光状态同步：GetLights 和 SetLights 是实现这种双向通信的核心机制。它们确保了客户端能够获取最新的灯光信息，同时服务器可以动态调整灯光状态。
  • 日夜循环控制：通过控制昼夜变化，CarlaLightSubsystem 可以模拟真实世界中的光照条件，使自动驾驶系统能够在不同光照条件下进行测试和验证。
  • 脏标记机制：在多客户端的仿真环境中，频繁的同步操作可能会导致性能问题。通过脏标记机制，子系统可以记录哪些客户端需要更新，避免对所有客户端进行不必要的同步操作。

1.2 UCarlaLight介绍

UCarlaLight定义了一个 灯光组件，用于管理 carla 中的各类灯光（如交通灯、路灯等）。负责单个灯光的状态管理，并与 carla 的天气系统、RPC 通信、大型地图管理等模块交互。属于 carla 的虚幻引擎插件(CarlaUnreal)的一部分，为 carla 提供了高度可配置的、逼真的动态照明系统，是创建逼真昼夜循环和天气效果的关键组件。UCarlaLight源代码

1.2.1 主要功能

  • 动态光照控制：实时调整光源强度、颜色和方向；支持昼夜循环的光照变化；天气相关光照效果（雨、雾、云等）。
  • 光源类型支持：定向光（模拟太阳/月亮）；点光源；聚光灯；天光（Skylight）。
  • 车辆专用灯光：车头灯、尾灯、刹车灯、转向灯；应急灯；车内照明。
  • 街道照明系统：路灯控制；交通信号灯；建筑外部照明。

1.2.2 组件核心功能

在动态灯光组件中，核心功能包括：灯光属性控制、子系统集成、状态同步、事件记录。

  • 灯光属性控制：动态调整灯光强度、颜色、开关状态及类型。
  • 子系统集成：与 CarlaLightSubsystem 交互实现全局灯光管理。
  • 状态同步：支持与 RPC 协议兼容的灯光状态序列化（carla::rpc::LightState）。
  • 事件记录：灯光状态变化时触发事件记录，支持仿真回放与调试。

1.3 灯光模块

灯光模块在 carla 中负责模拟现实世界中的各类光源（如交通灯、路灯、车辆灯等），并确保它们在虚拟环境中的行为符合物理规律和交通规则。 通过红绿灯管理车辆和行人的通行权；动态调整灯光颜色、强度以匹配昼夜或天气变化；为摄像头、激光雷达提供光照条件（如夜间低光、雨雾散射）；支持自动驾驶算法在不同终端获取一致的灯光状态。

2. 模块控制关系

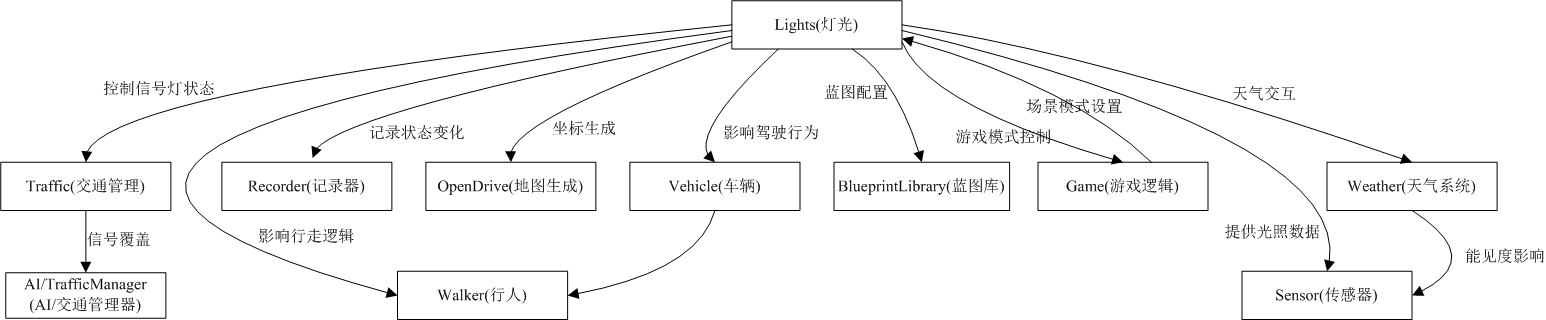

2.1 灯光模块(Lights)与其他模块关系总览

  • 展示灯光模块与其他核心模块的全局依赖关系，帮助 lights 在 carla 系统中的定位。快速了解模块间上下游关系，设计新功能时避免遗漏依赖。
  • 核心枢纽：灯光模块直接控制交通信号，间接影响车辆、行人、传感器等模块。

light model relationship

2.2 关键交互图

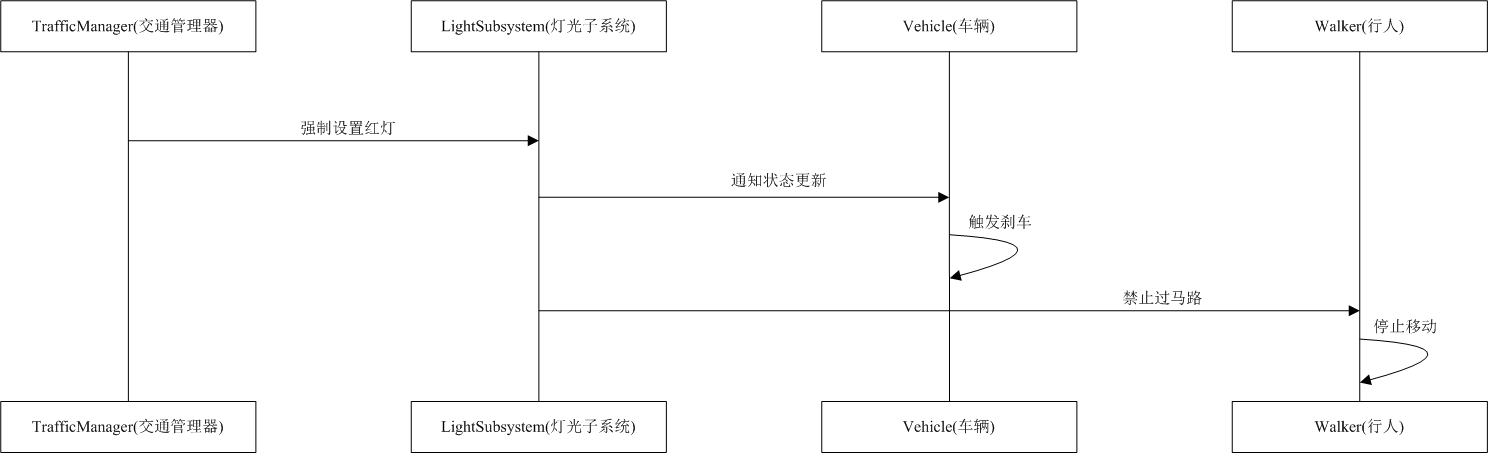

2.2.1 交通信号控制流程

  • 描述信号灯状态变化时，系统如何协调车辆和行人的行为。例如，在测试场景中交通管理器强制设置红灯，灯光子系统通知所有车辆和行人，车辆触发刹车逻辑，行人停止移动。
  • 应用场景：调试交通灯同步问题；验证自动驾驶算法对红灯的响应等。

    traffic impact

  • 流程顺序：交通管理器 → 灯光模块 → 车辆/行人响应。

2.2.2 天气影响灯光

  • 展示天气变化如何通过灯光模块传递到自动驾驶系统。例如，天气系统发送暴雨事件；灯光模块降低路灯强度；传感器捕获低光照数据；自动驾驶 AI 决策降速。
  • 应用场景：模拟极端天气下的传感器性能；测试车辆在低能见度下的行为。

light change

  • 数据流：天气事件 → 灯光强度调整 → 传感器数据 → 车辆控制。

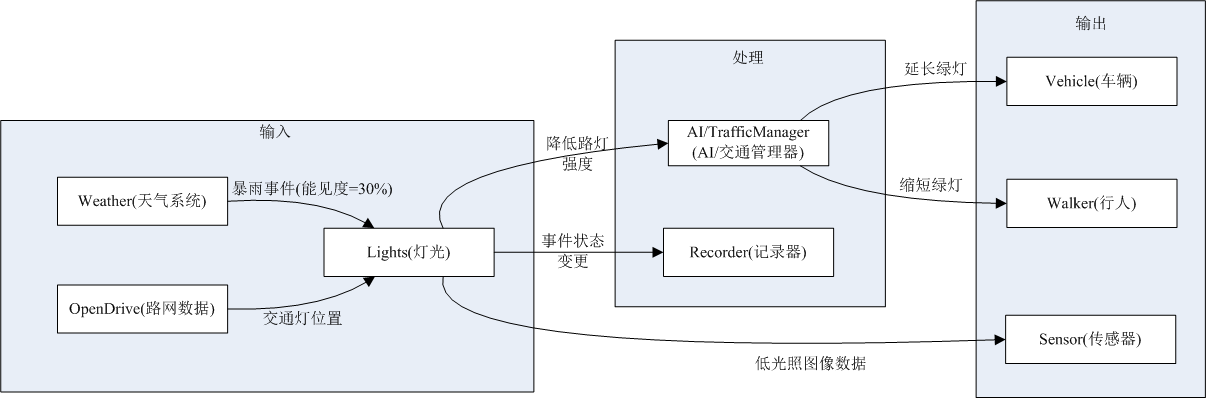

2.3 场景示例图

  • 场景：模拟暴雨天气下的交通系统响应。
  • 天气系统触发能见度下降；交通管理器延长绿灯时间以缓解拥堵；传感器数据用于算法性能分析。

    data flow

3. 技术实现

UCarlaLight继承自虚幻引擎的 ULightComponent 类，并扩展了 carla 特有的功能。

3.1 核心类函数

继承自 ULightComponent 的类都必须通过这两个函数管理生命周期。批量处理入口 BeginPlay() 时合并提交所有灯光参数到渲染线程（减少每帧开销）。资源回收枢纽 EndPlay() 集中释放GPU资源（避免帧间卡顿）。 - BeginPlay()：替代构造函数（因UE禁止直接使用构造函数初始化游戏逻辑）。 - EndPlay()：替代析构函数（保证资源安全释放）。组件销毁时的资源清理函数，确保灯光从系统中安全移除。

3.2 灯光注册与注销

RegisterLight()

  • 作用：将灯光注册到天气系统，使灯光效果能响应天气变化。预期可以实现在雨天/雾天自动调整灯光强度和散射；根据昼夜循环自动开关路灯；支持天气特效（如雨滴折射）对灯光的影响。
  • 关键逻辑：
  • 通过 GetWorld()->GetSubsystem<UCarlaLightSubsystem>() 获取子系统实例。
  • 调用 CarlaLightSubsystem->RegisterLight(this) 完成注册。
  • 标记 bRegistered = true 防止重复注册。
  • 注销逻辑：在 EndPlay() 中调用 CarlaLightSubsystem->UnregisterLight(this)。

3.3 属性控制函数

函数名 参数 功能描述
SetLightIntensity() float Intensity 设置灯光强度并更新渲染效果。
SetLightColor() FLinearColor Color 设置颜色并记录状态变化事件。
SetLightOn() bool bOn 切换灯光开关状态并触发更新。
SetLightType() ELightType Type 设置灯光类型（如车灯、路灯等）。

GetLightState() 与 SetLightState()

  • 作用：实现与 RPC 协议的状态双向同步。
  • 数据结构：
    carla::rpc::LightState {
  FVector _location;      // 世界坐标位置
  float _intensity;       // 强度
  LightGroup _group;      // 类型（枚举）
  FLinearColor _color;    // 颜色
  bool _active;           // 是否开启
  int _id;                // 唯一标识符
}

3.4 辅助功能

GetLocation()

  • 作用：获取灯光在全局坐标系中的位置，支持大型地图场景中的坐标转换。
  • 流程：
  • 获取组件所属 Actor 的本地坐标: GetOwner()->GetActorLocation()。
  • 通过Carla游戏模式获取大型地图管理器： cpp ACarlaGameModeBase* GameMode = UCarlaStatics::GetGameMode(GetWorld()); ALargeMapManager* LargeMap = GameMode->GetLMManager(); }
  • 通过 ALargeMapManager 将坐标转换为全局坐标系,并返回转换后的全局坐标。

RecordLightChange()

  • 作用：记录灯光状态变化事件，支持仿真回放和状态同步。。
  • 触发条件：调用 SetLightColor()改变灯光颜色 ， SetLightOn()改变灯光开关状态，SetLightState()更新灯光的总体状态。
  • 依赖模块：通过 UCarlaStatics::GetCurrentEpisode() 获取记录器实例。
  • 记录时间包含灯光ID(灯光的唯一标识)、时间戳(由记录器自动添加)、灯光当前位置、当前颜色值、当前强度值、当前开关状态等。

4. 使用场景

4.1 动态环境光照

CARLA 支持高度灵活的动态光照系统，允许用户通过代码实时调整场景中的光照效果，以模拟不同时间、天气条件下的真实环境。代码示例展示路灯夜间自动开启，通过 Unreal Engine 的 LightComponent 控制光照属性：

// 脚本控制路灯夜间自动开启
LightComponent->SetLightOn(true);  //启用路灯
LightComponent->SetLightIntensity(5000.0f);  //设置光照强度
LightComponent->SetLightColor(FLinearColor(0.9f, 0.9f, 0.8f));  //设置光照颜色
- 开关控制（SetLightOn）可通过布尔值 true/false 动态开启或关闭路灯，适用于昼夜循环仿真。 - 光照强度（SetLightIntensity）调整光源亮度（如 5000.0f 模拟高亮度路灯），影响场景的明暗表现。 - 光照颜色（SetLightColor）使用 FLinearColor 设置 RGB 值（如 (0.9, 0.9, 0.8) 接近自然暖白光），匹配现实世界的光谱特性。

4.2 车辆信号灯同步

CARLA 提供了精细化的车辆信号灯控制系统，允许用户通过代码实时调整车灯状态（如刹车灯、转向灯等），以模拟真实车辆的灯光行为。以下是一个典型的刹车灯状态同步示例代码，展示如何通过 RPC（远程过程调用）协议动态更新车灯状态：

// 同步刹车灯状态到 RPC 协议
carla::rpc::LightState state = LightComponent->GetLightState();
state._color = FLinearColor::Red;  // 设置刹车灯颜色为红色
state._active = bIsBraking;  // 根据刹车状态激活/关闭刹车灯
LightComponent->SetLightState(state);  // 应用新的灯光状态
- 灯光状态获取（GetLightState）通过carla::rpc::LightState 结构体读取当前车灯的颜色、亮度、开关状态等参数。 - 动态灯光控制（SetLightState）可实时修改_color（如FLinearColor::Red 设为红色）和_active（布尔值控制开关）。 - 与车辆行为同步，示例中的 bIsBraking 可绑定到车辆的刹车信号，实现刹车时自动亮红灯。

4.3 仿真事件回放

CARLA 提供事件回放（Replay）功能，允许用户记录并复现仿真过程中的关键状态变化，例如车辆运动、信号灯切换、天气变化等。通过调用RecordLightChange()，可以精确记录灯光状态（如开关、颜色、强度）的修改时间点，并在回放时按时间轴还原这些变化。 - 事件回放的特点： - 时间戳记录：自动保存灯光状态变化的触发时间，确保回放时同步。 - 精准复现：支持快进、暂停、逐帧分析，便于调试和算法验证。 - 多事件同步：可与车辆轨迹、传感器数据等结合，实现完整场景回放。

5. 注意事项

  • 子系统依赖：Actor 必须存在于已启用 CarlaLightSubsystem 的场景中。
  • 线程安全：避免在非游戏线程（如异步任务）中直接调用 SetLightXxx 函数。
  • 大型地图支持：使用 GetLocation() 而非直接获取 Actor 坐标以确保跨地图兼容性。
