CCDIK

描述如何访问并使用CCDIK骨架控制节点来设置并控制IK链。

Choose your operating system:

Windows

macOS

Linux

本页面的内容

输入和输出引脚
节点属性

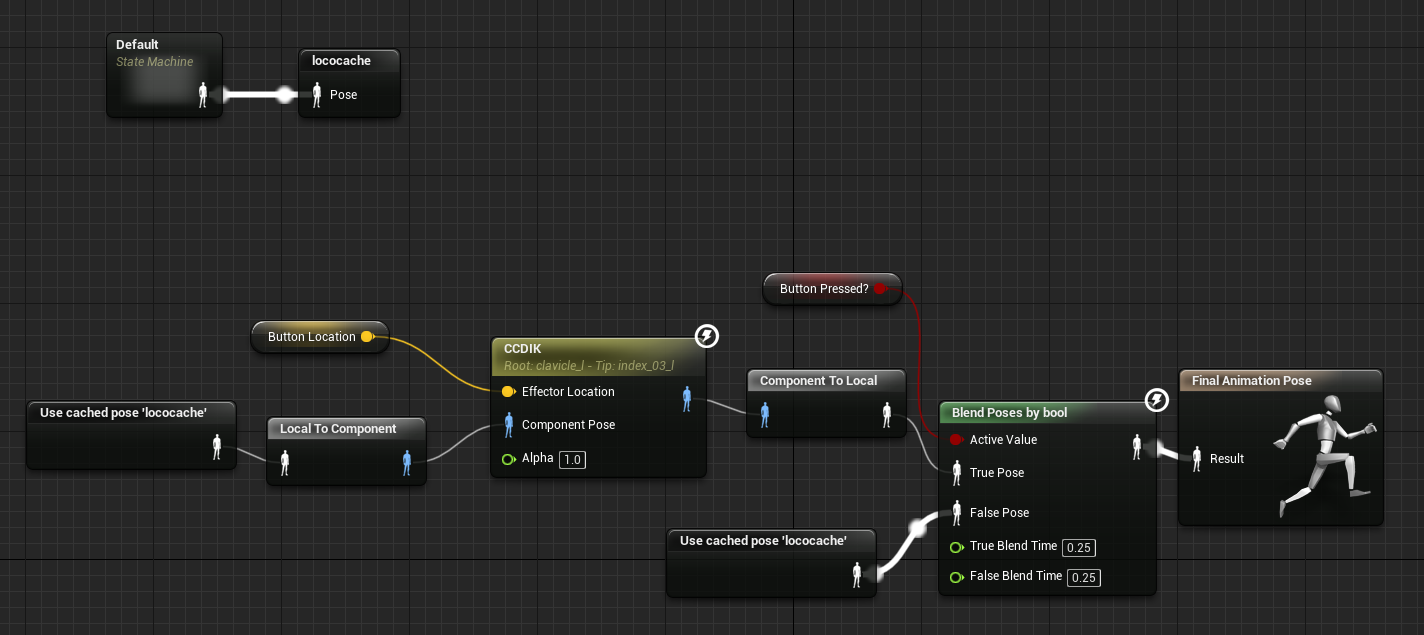

范例：按钮按压

CCDIK（循环坐标下降逆动态学）骨架控制节点是一个轻量级的IK解算器（与FABRIK相似），通常用于驱动骨骼链。然而与FABRIK不同，CCDIK提供了定义角约束的功能，需要在解算中限制任意骨骼的旋转时较为实用。

CCDIK节点可用于驱动如下所示的过程化动画：

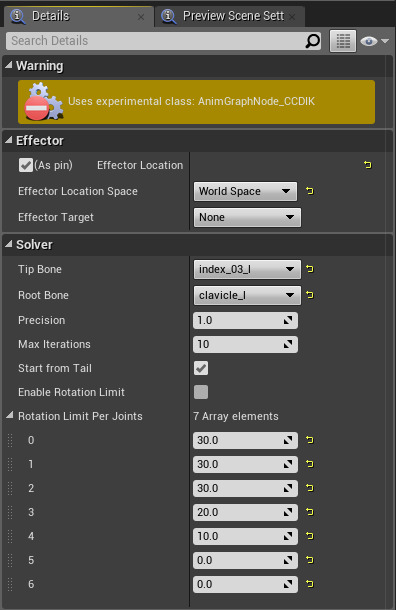

上方视频中使用了CCDIK节点属性的 解算器 部分并将角色的 根骨骼（Root Bone） 设为左肩。然后将 末端骨骼（Tip Bone） 设为角色食指上的最后一个数字。调整 执行器位置（Effector Location） 时，IK解算器将接管，链中的每块骨骼将基于定义的 每个关节的旋转限制（Rotation Limit Per Joints） 值来跟随。这些角限制可防止骨骼出现奇怪旋转，要实现需要的效果可能需要对值进行一些调整（以每根骨骼为基础）。

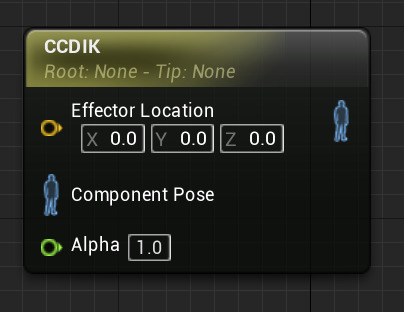

输入和输出引脚

以下列出了 CCDIK 节点的可用输入和输出引脚：


引脚类型	描述
输入引脚
执行器位置（Effector Location）	指定末端骨骼的目标位置（如执行器位置空间设为骨骼）。这将是来自目标骨骼的偏移，用作目标位置。
组件姿势（Component Pose）	要进行变换的输入姿势。
Alpha	一个范围为[0.0, 1.0]的浮点值，用作alpha值来确定由骨骼控制应用的变形的权重。如值为0.0，则将为输入姿势赋予完整权重；而值为1.0时，则会为控制计算的变形赋予完整权重。
输出引脚
组件姿势（Component Pose）	应用变换后的最终姿势。

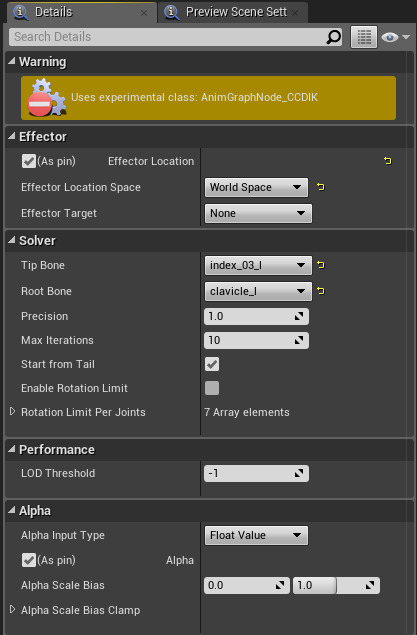

节点属性

以下是使用CCDIK节点（可从细节面板中选用）时可用的属性：


选项	描述
执行器位置
（作为引脚）执行器位置（Effector Location）	是否将此属性显示为节点上的一个引脚。
执行器位置空间（Effector Location Space）	设置骨骼位置的坐标空间（场景空间、组件空间、父骨骼空间，或骨骼空间）。
执行器目标（Effector Target）	如执行器变换空间（Effector Transform Space）是一块骨骼，这便是要使用的目标骨骼。
解算器
末端骨骼（Tip Bone）	指定为链中末端骨骼（或最终骨骼）的骨骼。
根骨骼（Root Bone）	指定为链中根骨骼（或初始骨骼）的骨骼。
精确度（Precision）	从执行器位置（Effector Location）到最终末端位置差量的容差。
最大迭代数（Max Iterations）	所允许的最大迭代数（用于控制性能）。
从尾部开始（Start from Tail）	是否将轴绘制到调试关节旋转。
启用旋转限制（Enable Rotation Limit）	从执行器位置（Effector Location）到最终末端位置差量的容差。
每个关节的旋转限制（Rotation Limit Per Joints）	每根骨骼的对称旋转限制。索引0与根骨骼匹配，最后一个索引与末端骨骼匹配。
性能
LOD阈值（LOD Threshold）	此节点允许运行的最大LOD。
Alpha
Alpha输入类型（Alpha Input Type）	定义Alpha输入类型（浮点值、布尔值或动画曲线值）。
（作为引脚）	启用此项将 Alpha 属性作为引脚显示在节点上。禁用即可停止将其显示为引脚。
