DMX视效预览

如何设置DMX Previs示例、查看灯光秀视效预览并了解受DMX控制的灯具和效果。

Choose your operating system:

Windows

macOS

Linux

参见

DMX视效预览（DMX Previs）示例是一个完全动画化的数字灯光秀示例，采用了虚幻引擎的DMX插件。此示例由我们与Moment Factory合作创建，用于展示现场活动的视效预览效果，同时确保在数字场景中尽可能重现现实中的相关技术。本示例采用了一个照亮整个开放空间的复杂照明装置，以便充分利用虚幻引擎的渲染能力，并展示新开发的代理灯具系统，。

这段视频中的灯光会反复闪烁，可能引起不适或导致光敏性癫痫患者的癫痫发作。建议观众谨慎观看。

研究和修改此示例将帮助你了解如何实现以下操作：

  • 使用DMX插件Sequencer集成，记录并在外部照明台上播放已编程的整个现场活动。

  • 使用可扩展灯具系统为真实硬件设备创建你自己的支持DMX的虚拟灯具。

  • 为实时视效预览和高质量媒体导出自定义并调整灯具的渲染函数。

此项目需要在Sequencer中播放DMX轨道，因此会占用大量CPU，同时也需要渲染高品质体积光束效果，并占用大量GPU。有关此项目的硬件要求，请参阅"灯具和硬件"小节。

入门指南

  1. 首先在 Epic Games启动程序 的 学习（Learn） 选项卡中下载DMX Previs示例项目。

  2. 在虚幻引擎中打开该项目。

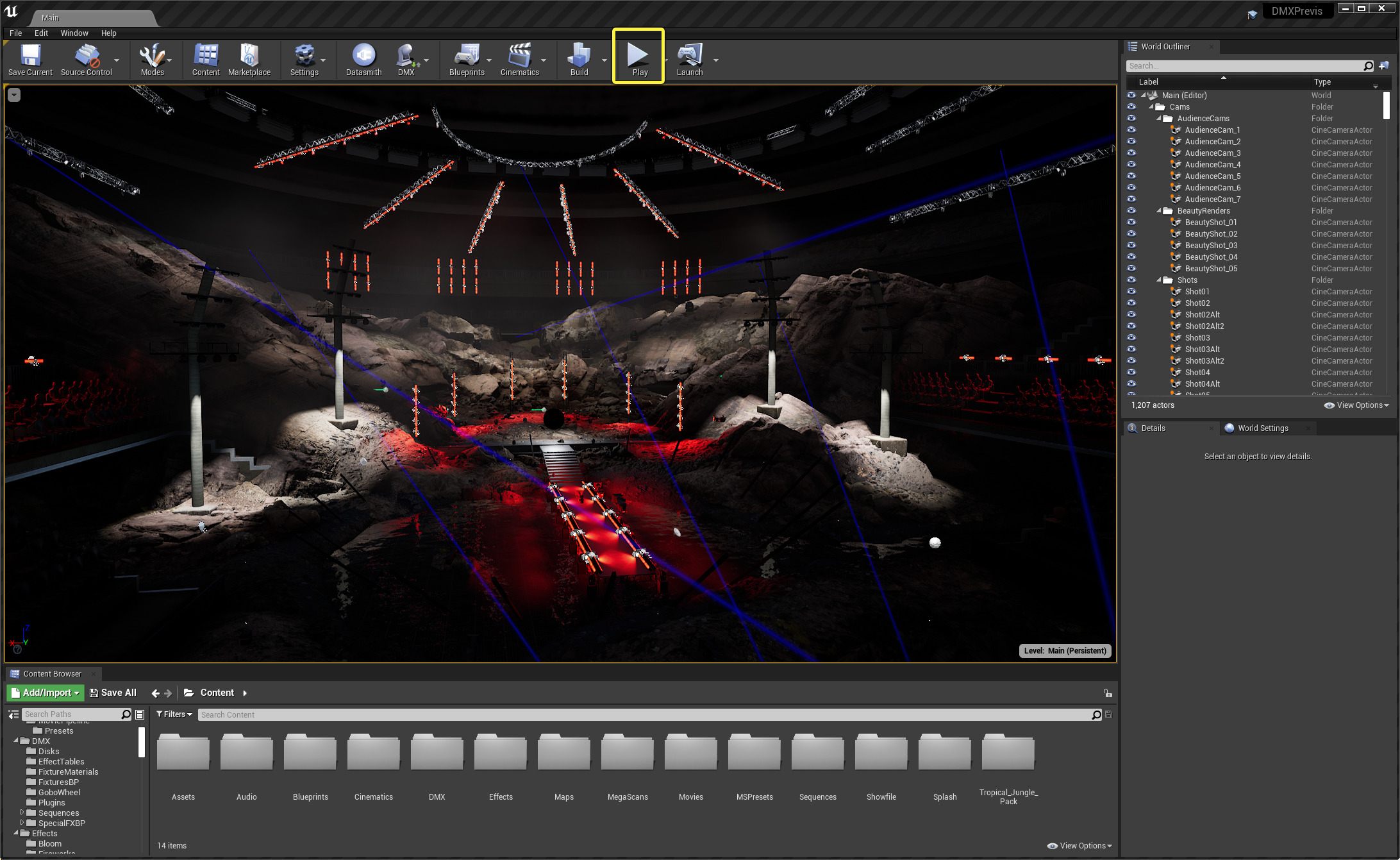

  3. 点击 播放（Play） 查看视效预览序列。

    Play the previs sequence

要以最佳性能查看灯光秀，使用 发布（Shipping） 选项构建项目。

按照以下步骤将项目的构建配置设置为 发布（Shipping）：

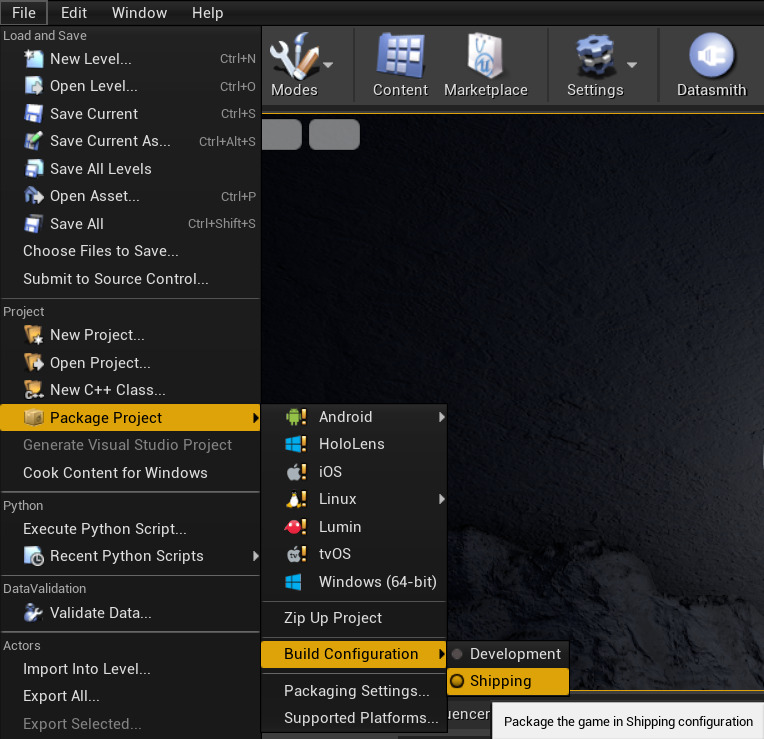

  1. 在编辑器的主菜单中，选择 文件（File）> 打包项目（Package Project）> 构建配置（Build Configuration），然后选择 发布（Shipping）。

  2. 选择 文件（File）> 打包项目（Package Project）> Windows，以使用 发布（Shipping） 配置将项目打包。

虚幻编辑器菜单中的发布构建配置选项

从多个角度查看灯光秀

打开项目并点击 在编辑器中运行（Play in the Editor） 后，序列从过场动画摄像机视图开始播放。

要从虚拟观众席的其他角度观看灯光秀，可以用项目的关卡蓝图中定义的播放功能按钮切换摄像机视图，或者禁用 Sequencer 中的过场动画摄像机。两种方法详见下文。

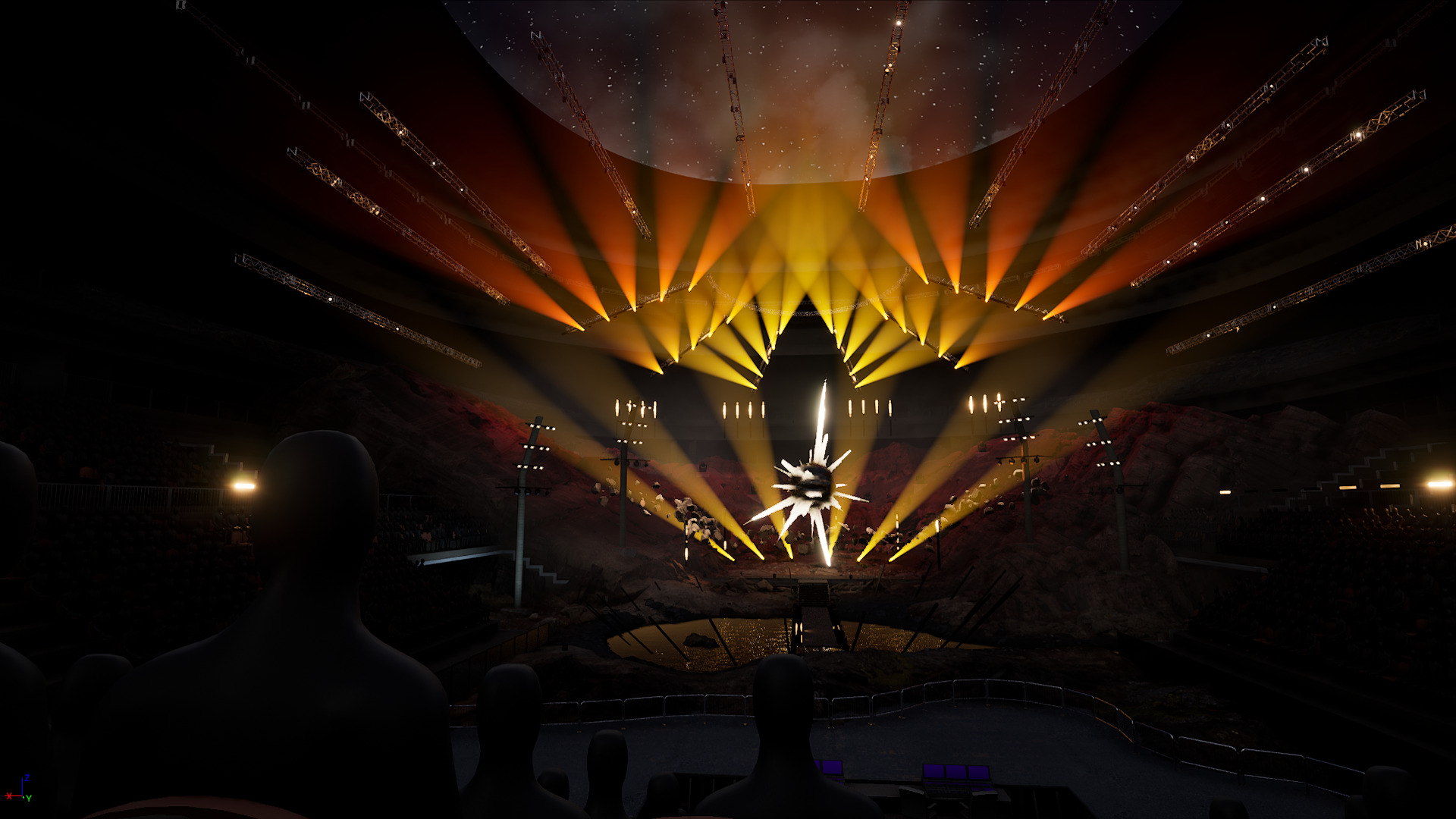

Viewing the show

图像由Moment Factory提供。

显示播放功能按钮

启动虚幻会话后，可以使用以下播放功能按钮。

键

说明

F9

显示FPS计数器（独立版和发行版）。

空格键

暂停或恢复序列和DMX播放。

T

在过场动画与自由摄像机之间切换。在自由摄像机模式下，可以移动摄像机来近距离观察灯具，并从其他角度观看灯光秀。

V

在预定义的摄像机视图之间循环。

R

重新启动序列和DMX播放。

Escape

退出会话。

禁用过场动画摄像机

可以使用 T 切换键在自由摄像机与过场动画摄像机之间切换。按 V 键在预定义的摄像机位置之间切换。按以下步骤在灯光秀期间完全关闭过场动画摄像机。

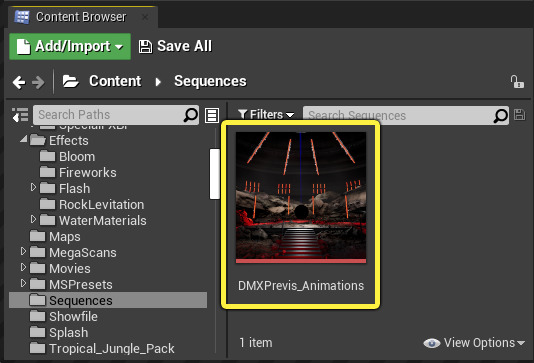

  1. 在 内容浏览器 中，点击 内容（Content）> 序列（Sequences），在其中打开 DMXPrevis_Animations。

    DMX previs animations in the content browser

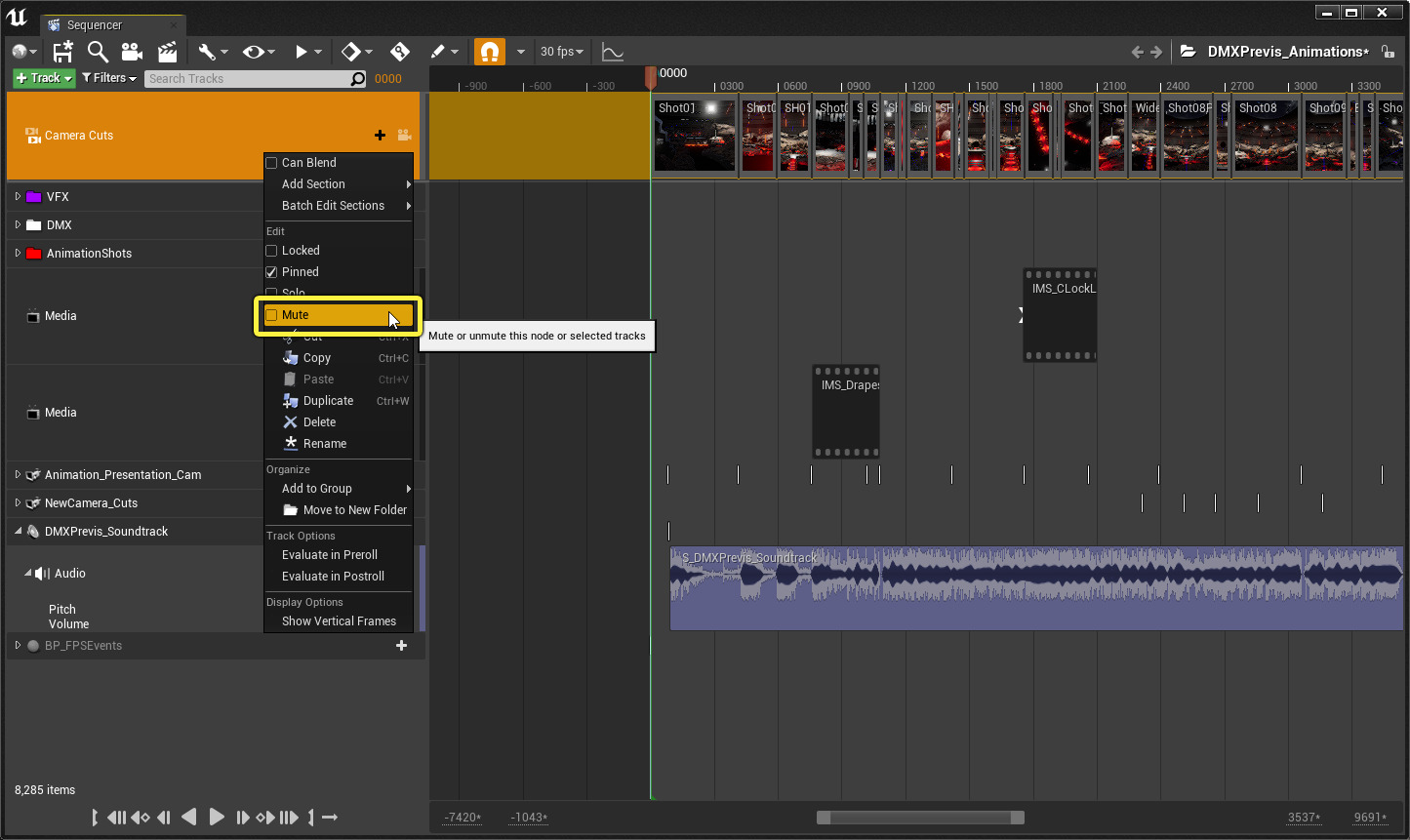

  2. 在 Sequencer 窗口中，右键点击 摄像机切换（Camera Cuts） 轨道并从选项中选择 静音（Mute）。

    Sequencer window camera cuts track mute option

  3. 点击 播放（Play）。你可以自由移动摄像机，从不同角度观看灯光秀。

实时修改灯光秀

当DMX轨道在Sequencer中播放时，如果能在观看的同时修改其效果，那就再好不过了。本节就将介绍如何更改某些灯具的外观和效果。

项目包含的资产比本节中所描述的更多。你可以探索项目中所有的灯具；每种灯具类型都有自己的蓝图和功能。

更改点光源距离

按以下步骤修改某些光源的光源距离值。减小此值可以帮助提高播放期间的性能；增大此值可以产生更多的体积光束效果。

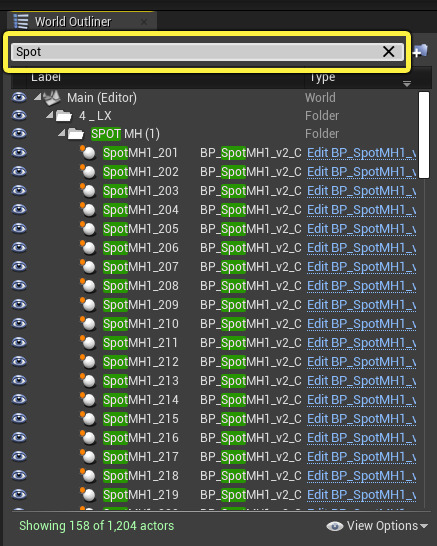

  1. 在 世界大纲视图（World Outliner） 中，在搜索栏中键入 Spot，并选择所有筛选出来的资产。

    按spot一词筛选资产

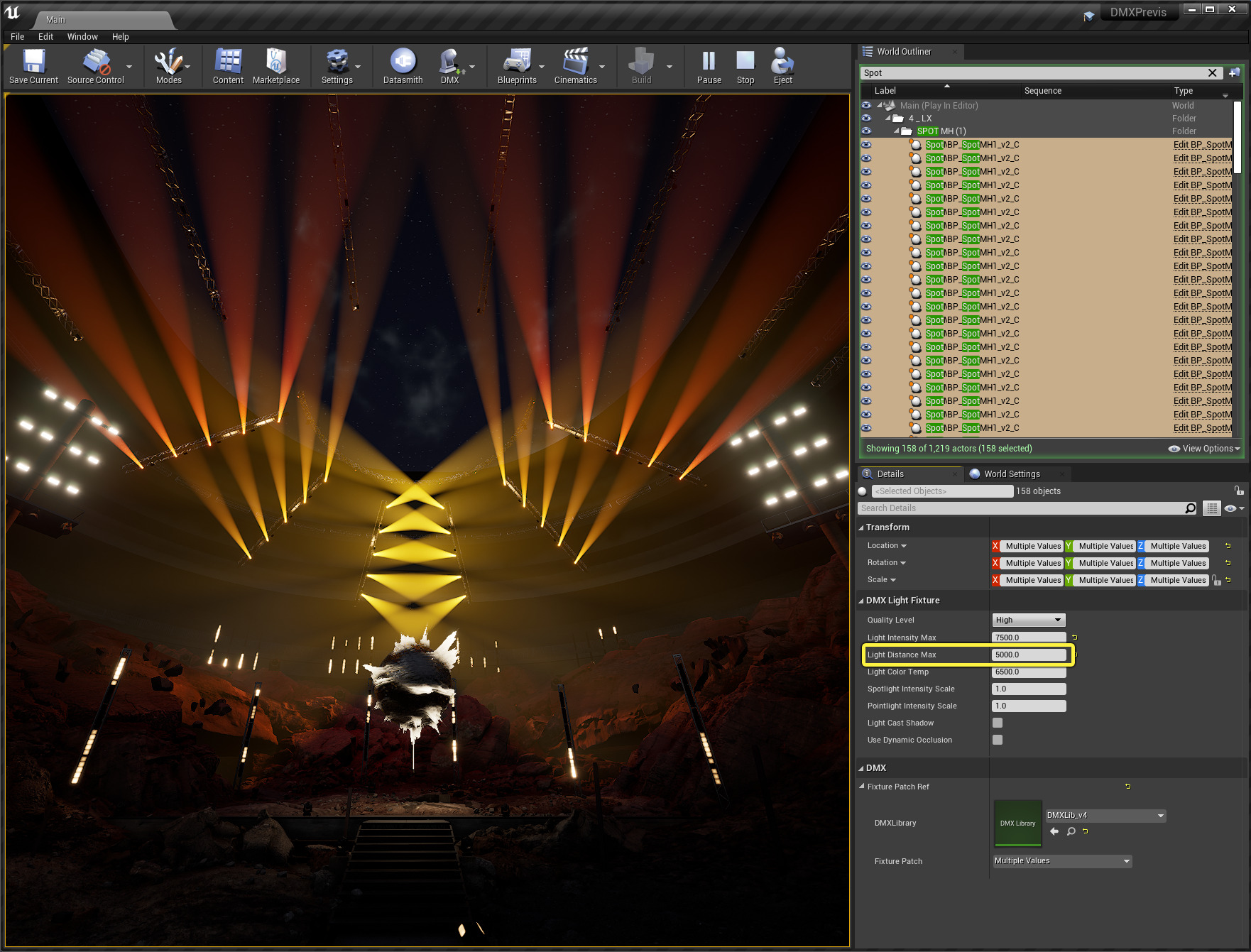

  2. 在 细节（Details） 面板中，将 光源距离最大值（Light Distance Max） 属性从 5000.0 更改为较小的值以改善性能，或更改为较大的值，以提高体积效果。

    Light distance max 5000

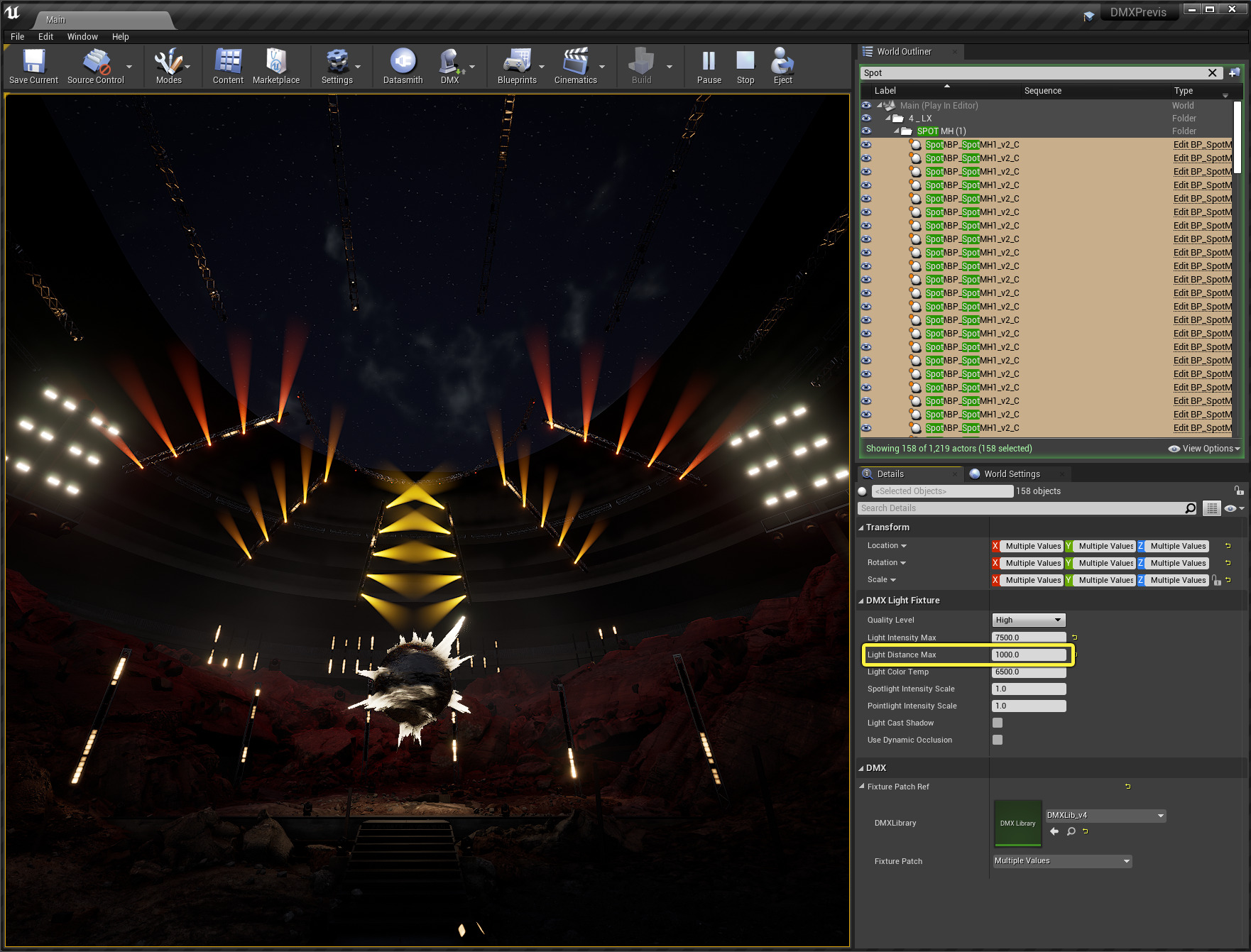

    Light distance max 1000

调整光束质量

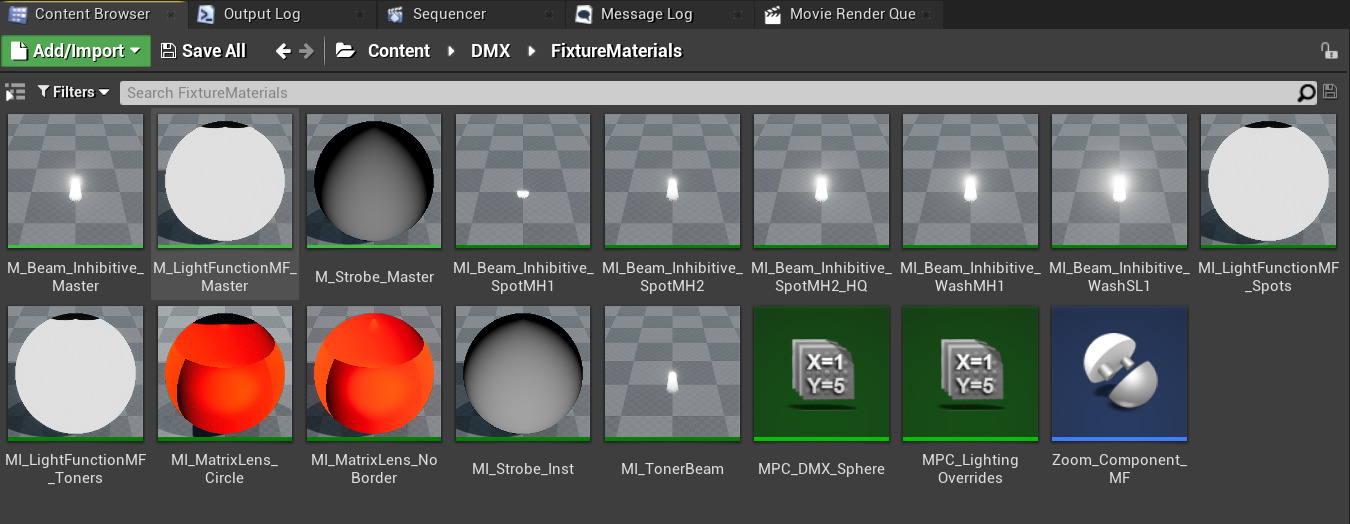

所有使用的灯具都是专为该项目定制的，并具有自适应质量逻辑，以实时平衡速度和质量。自适应质量逻辑在 内容（Content）> DMX > 灯具材质（FixtureMaterials） 中的 M_Beam_Inhibitive_Master 材质中定义。

fixture materials in the content browser

此材质将根据实时DMX变焦角度动态调整体积光束着色器示例数。

  • 要保持高性能并最大程度降低对视觉效果的影响，光束越宽，示例数越少。

  • 要提高光束锐度，光束越窄，示例数越多。

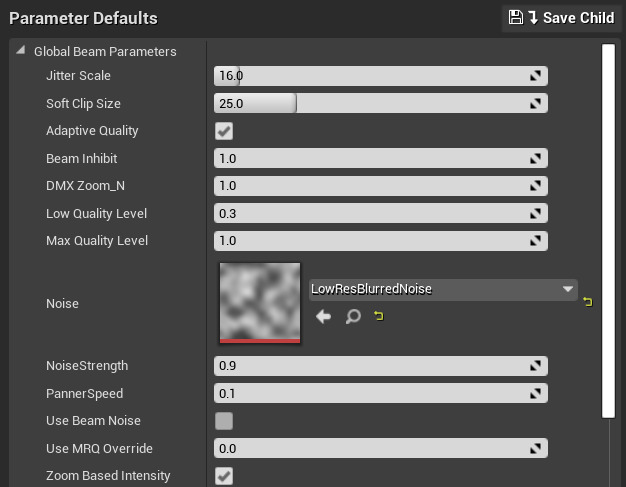

可在 材质编辑器（Material Editor） 中调整 M_Beam_inhibitive_Master 材质的质量设置。这些设置位于 参数默认值（Parameter Defaults） 面板中。

Material parameter defaults panel

  • 低质量级别（Low Quality Level）： 定义预定义示例数的最低可能倍数。

  • 最高质量级别（Max Quality Level）： 定义预定义示例数的最高可能倍数。

  • 使用MRQ重写（Use MRQ Override）： 对所有灯具材质和材质实例应用特定乘数，而不考虑设置的最小和最大值。在导出项目的高质量视频或图像序列时，此属性很有用。

  • 基于变焦的强度（Zoom Based Intensity）： 启用后，当变焦较宽时，光源函数会降低强度，但当变焦较窄时，会更接近预期的亮度。这模拟了真实光源的行为，当光束较宽时，任何给定表面上的亮度都较低。

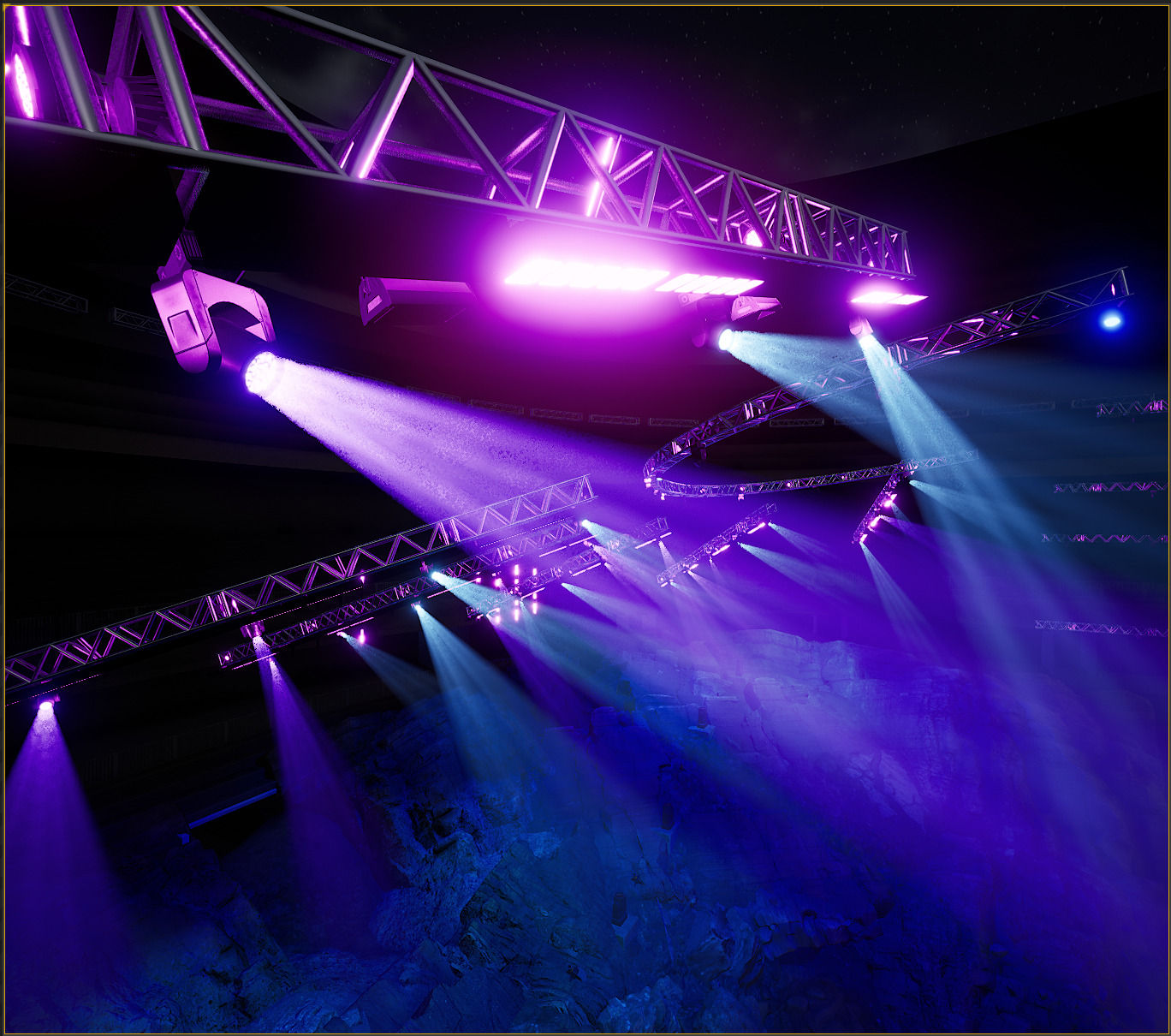

Low Quality Level 0.3 Max Quality Level 1.0

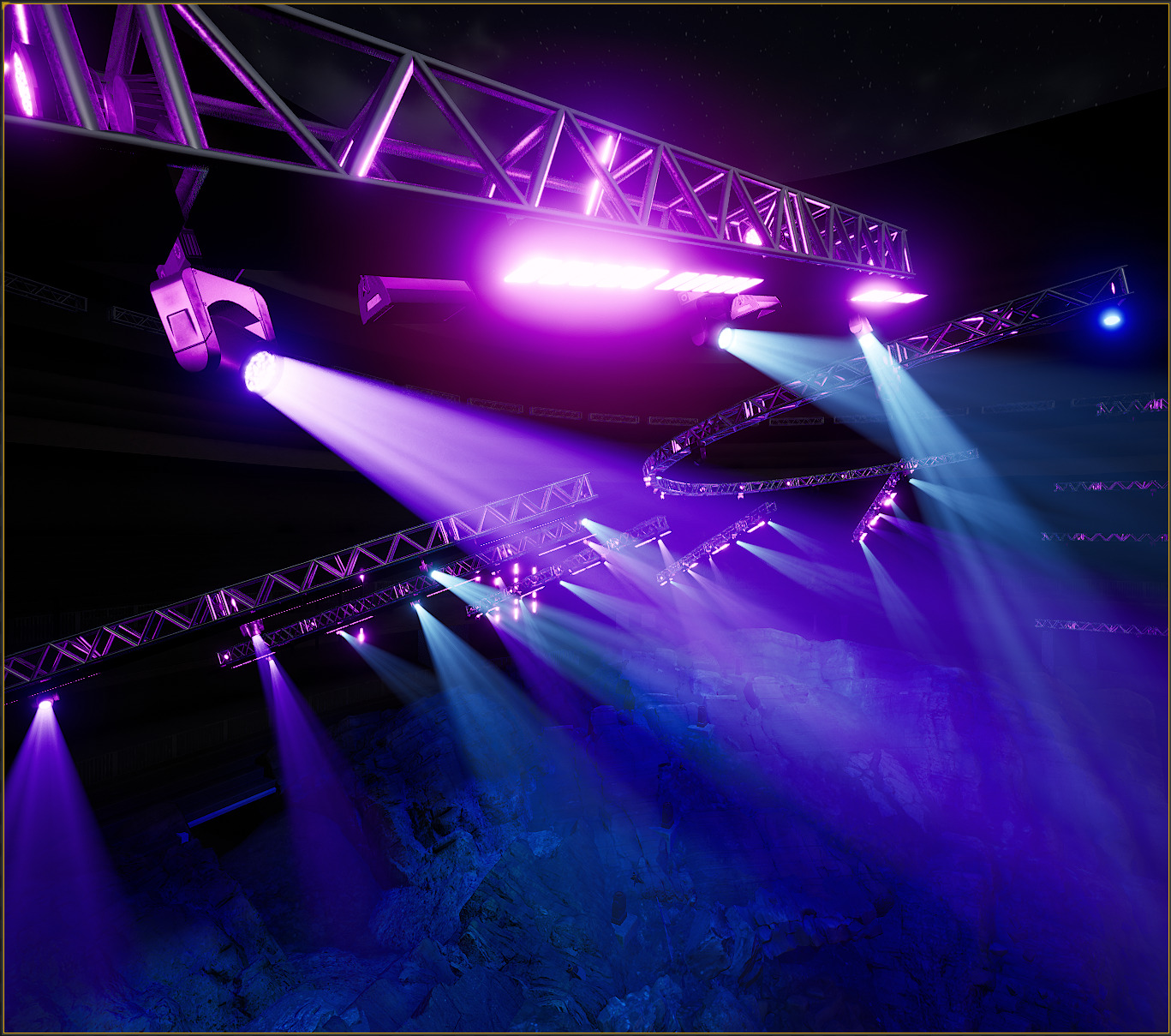

Low Quality Level 0.3 Max Quality Level 5.0

左图中，最高质量级别（Max Quality Level） 设为 1，这会产生更具颗粒感的光束。右图中，最高质量级别（Max Quality Level） 设为 5，光束看上去更锐利。

质量级别（Quality Levels） 设为大于 1 的值意味着使用影片渲染队列进行离线渲染。对于本项目，质量级别（Quality Level） 的 低质量级别和最高质量级别 通常都设为 2，以生成连续镜头。

更改T形台单元数

按以下步骤更改"T形台"中使用的DMX灯具矩阵的单元格数。

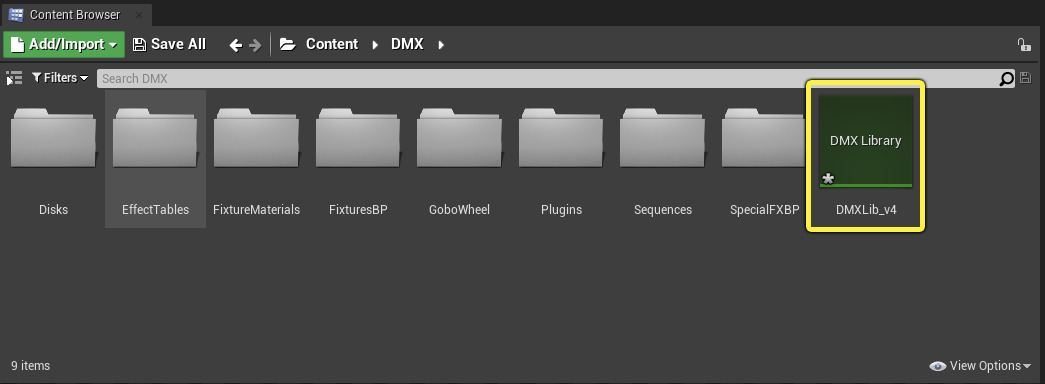

  1. 在项目的 内容浏览器 中，双击 DMXLib_v4 资产打开 DMX库编辑器（DMX Library Editor）。

    DMX library asset in the content browser

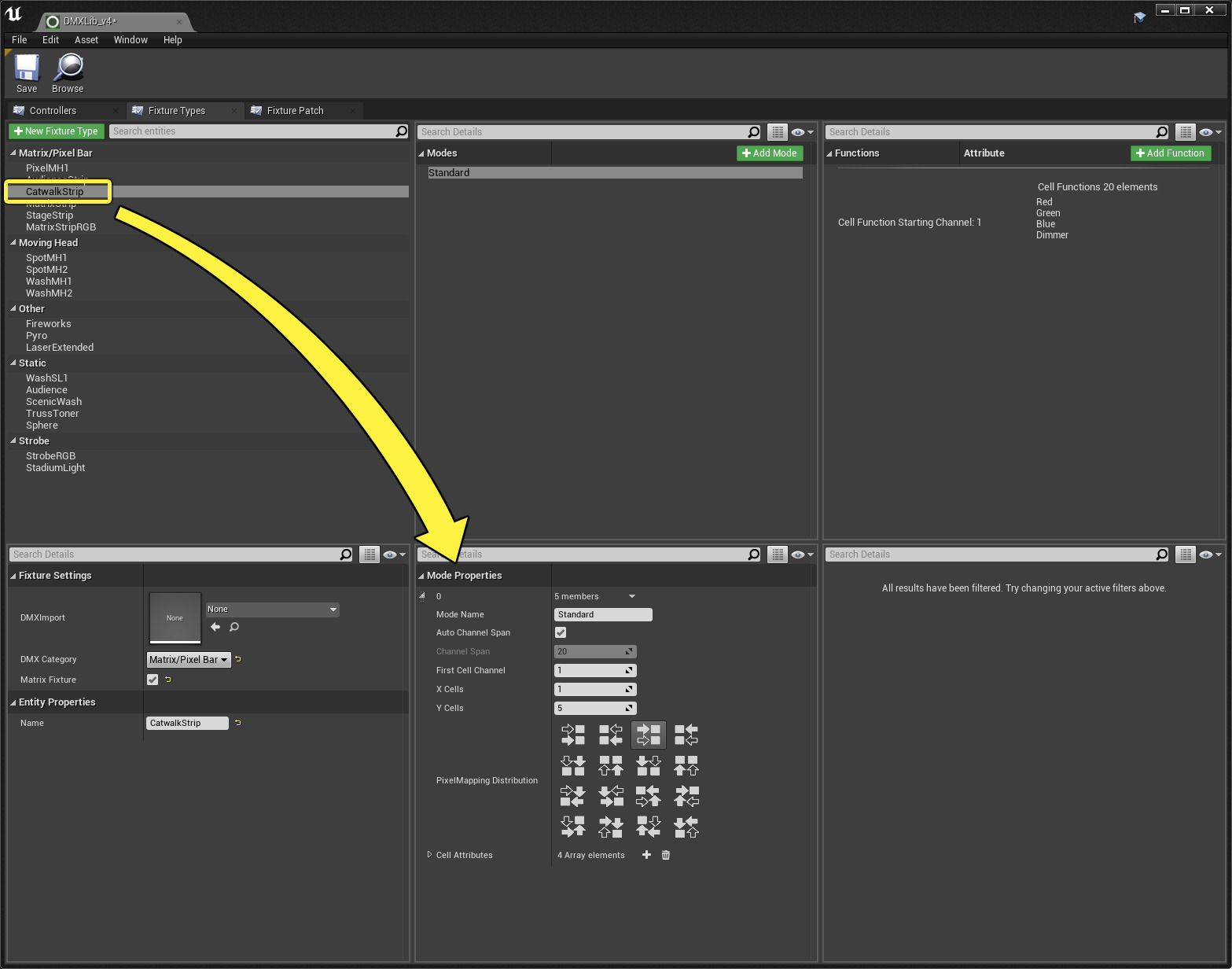

  2. 在 灯具类型（Fixture Types） 选项卡中，选择 矩阵/像素栏（Matrix/Pixel Bar） 下的 T形台地带（CatwalkStrip）。本例将修改 模式属性（Mode Properties）。

    catwalk strip mode properties

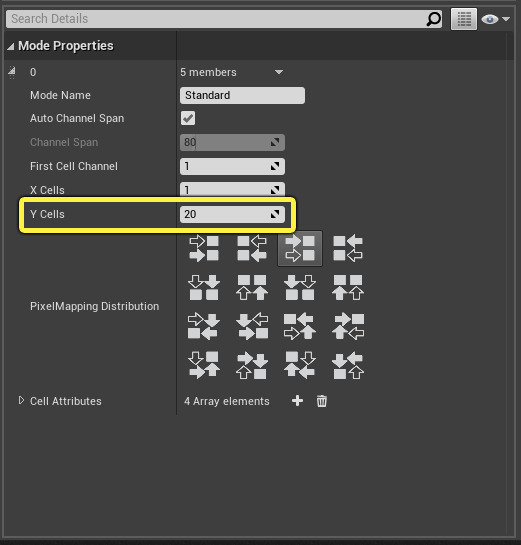

  3. 在 模式属性（Mode Properties） 面板中，将 Y单元格（Y Cells） 属性值从 5 更改为 20。

    changing the value of the y cells property

  4. 在 世界大纲视图（World Outliner） 中，选择所有 T形台地带（CatwalkStrips） 资产。

  5. 在 细节（Details） 面板的 DMX矩阵灯具（DMX Matrix Fixture） 部分下，点击 生成预览网格体（Generate Preview Mesh），以使用在DMX库中所做的更改来更新视口中的网格体。

    Details panel DMX Matrix Fixture section Generate preview mesh button

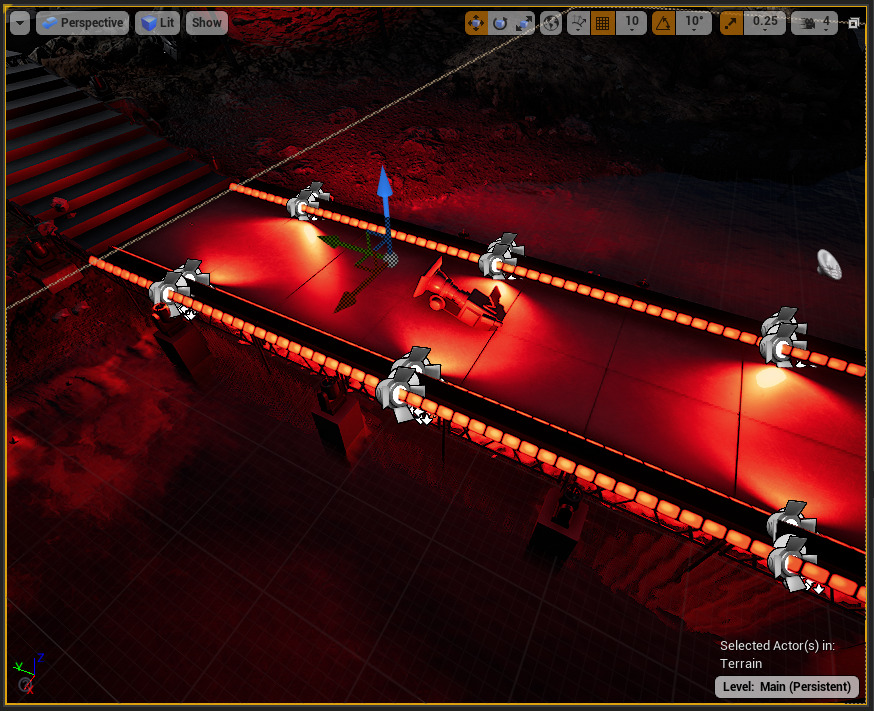

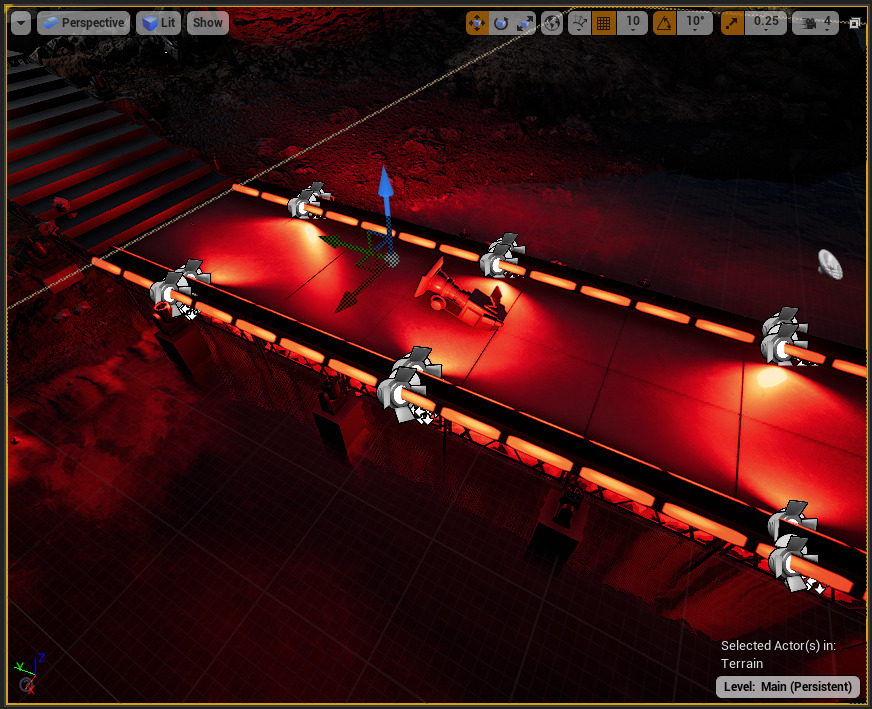

  6. 在视口中，所有 T形台地带（CatwalkStrips） 现在都带有更多单元格。

    catwalk 5 Y cells

    catwalk 20 Y cells

使用影片渲染队列导出媒体

一般在现场活动视效预览工作流中，设计人员和美术师会为了更快的迭代而采用较低质量级别。它可用于渲染高质量图像序列或Apple ProRes文件，以便后续检查修改。

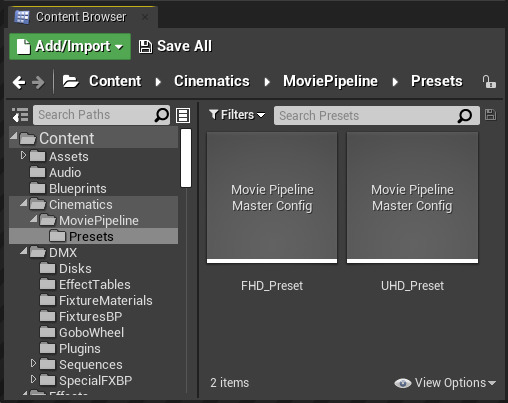

本示例包括影片渲染队列的两个预设值，用于生成高分辨率媒体。这些预设值位于 内容（Content）> 过场动画（Cinematics）> 电影管线（MoviePipeline）> 预设值（Presets） 中。两个预设值有不同的分辨率：

  • UHD：导出到Apple ProRes 422 HQ的超高清(3840x2160)的预设值。

  • FHD：导出到Apple ProRes 422 HQ的全高清(1920x1080)的预设值。

movie render queue presets

按以下步骤使用影片渲染队列导出高质量媒体。

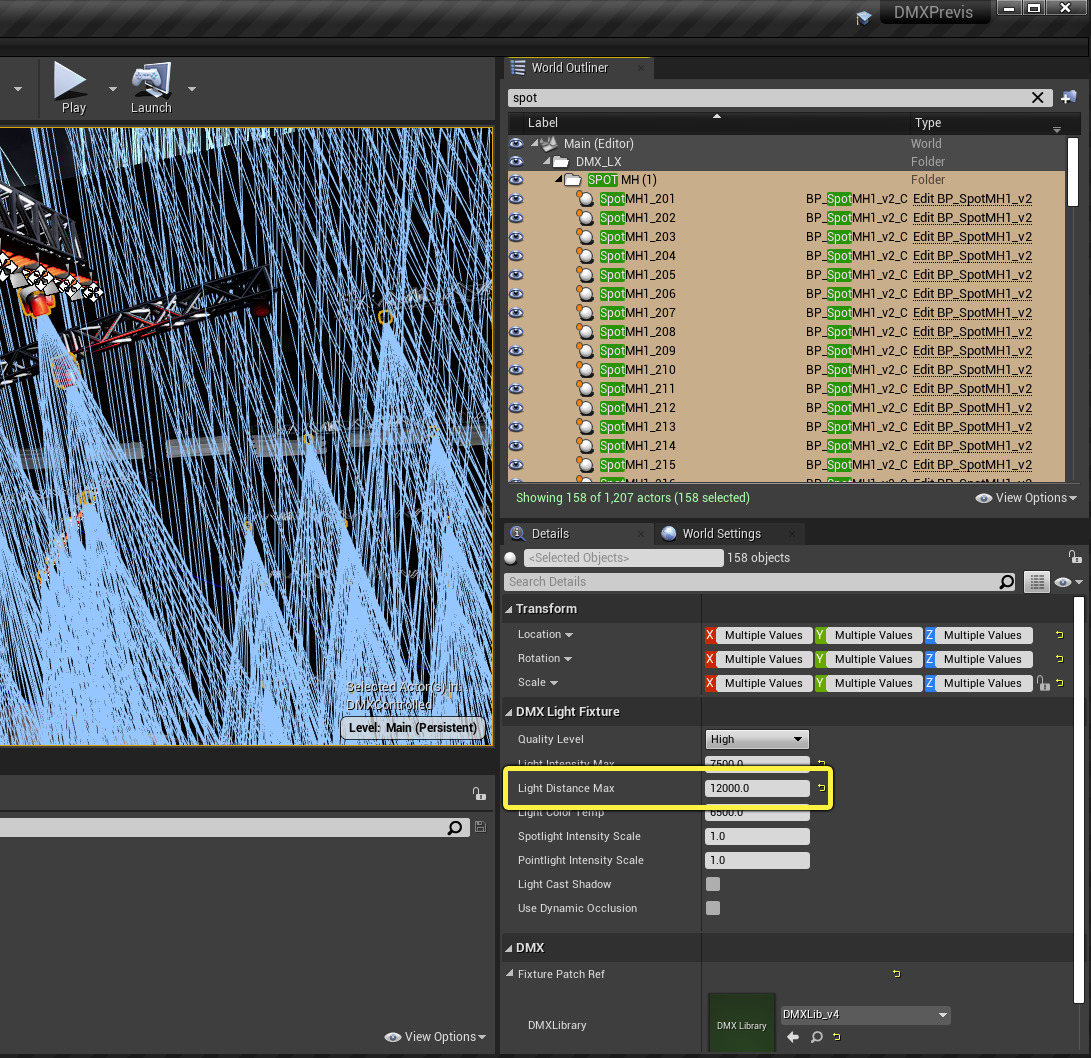

  1. 在项目的 世界大纲视图（World Outliner） 中，选择所有点光源并将其 光源距离最大值（Light Distance Max） 属性设置为 12,000。

    spotlight light distance max 12000

  2. 在项目的 内容浏览器**中，找到 DMX >灯具材质（FixtureMaterials）**。

  3. 在材质编辑器中打开 M_Beam_Inhibitive_Master 材质。

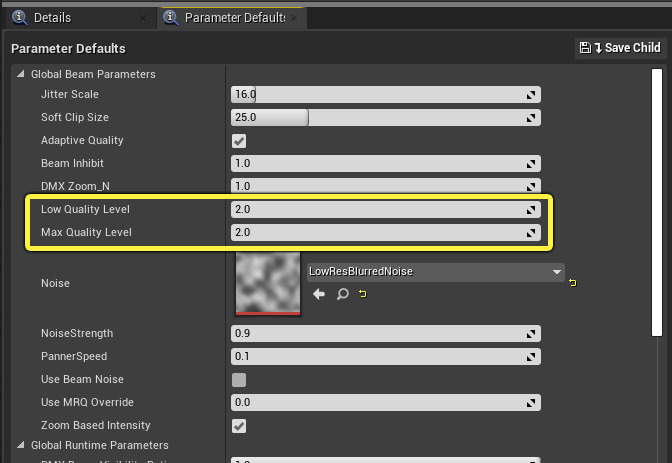

  4. 在 材质编辑器 的 参数默认值（Parameter Defaults） 面板中进行以下操作：

    1. 将 低质量级别（Low Quality Level） 设为 2.0。

    2. 将 最高质量级别（Max Quality Level） 设为 2.0。

    quality levels set to 2

  5. 关闭材质编辑器。

  6. 在主编辑器中，选择 窗口（Window）> 过场动画（Cinematics）> 影片渲染队列（Movie Render Queue），打开 影片渲染队列（Movie Render Queue） 窗口。

    open the movie render queue window

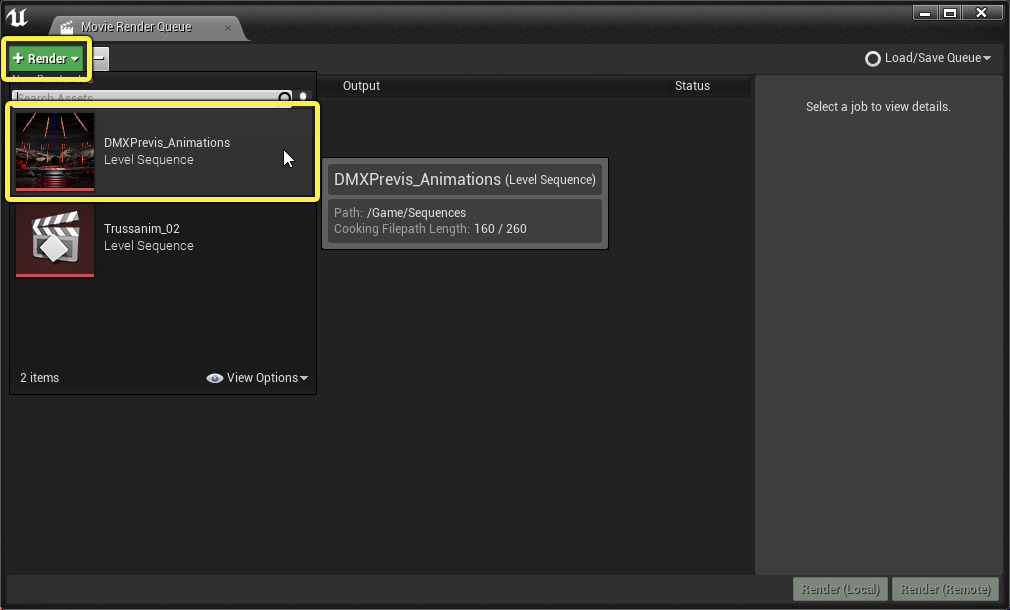

  7. 按 添加渲染（Add Render） 按钮，选择 DMXPrevis_Animations 关卡序列。

    select the DMX previs animations level sequence

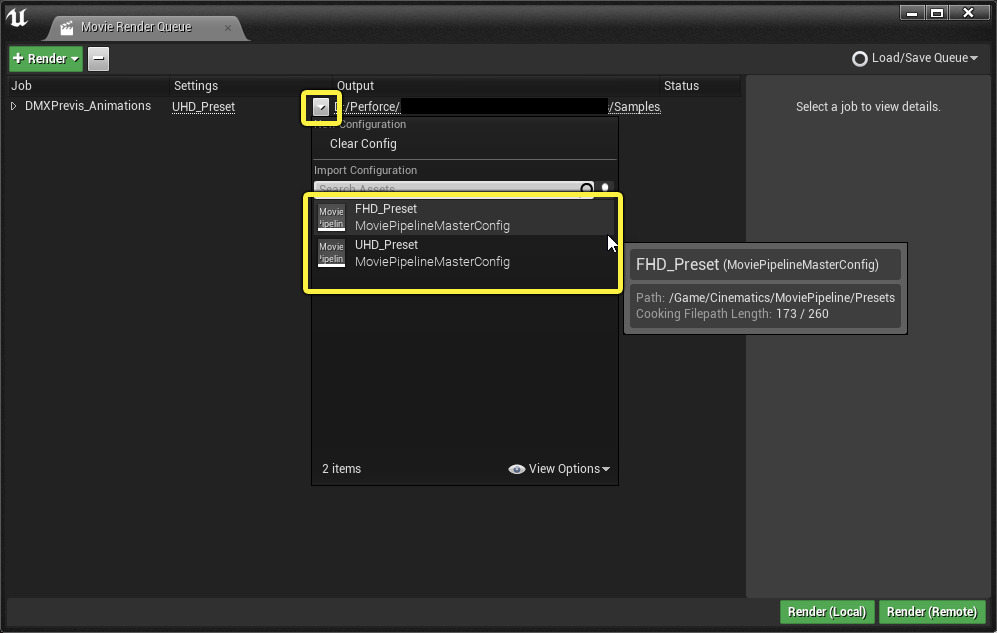

  8. 在 设置（Settings） 列中，点击下拉箭头并选择所需预设值，即UHD或FHD。

    select the preset in the settings column

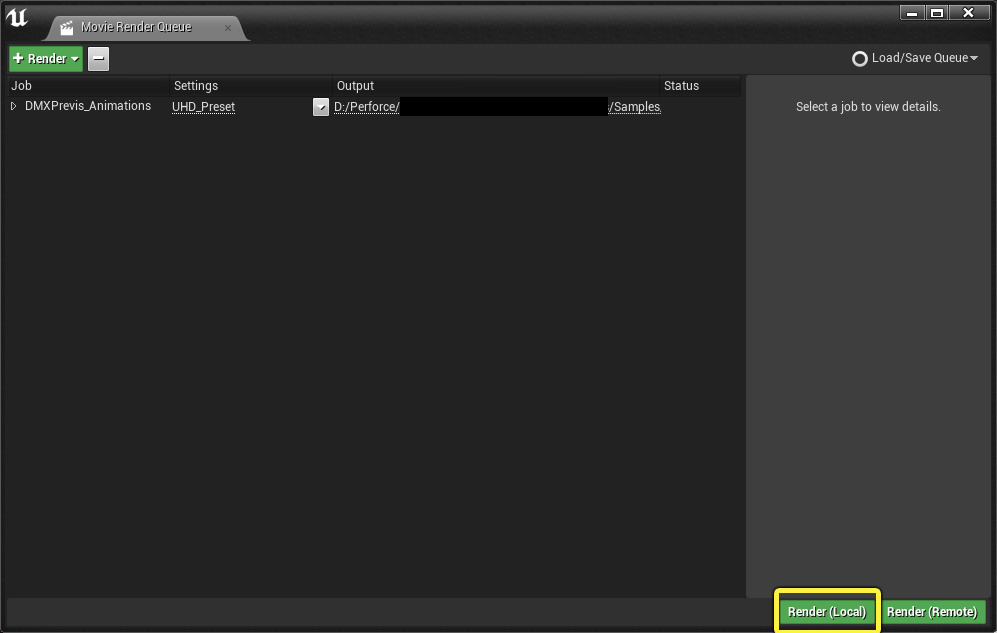

  9. 点击 渲染（本地）（Render (Local)） 以便在本地导出已渲染的帧。

    Click render local

可将 M_B_Inhibitive_Master 中的 MRQ重载（MRQ Override） 参数设置为 1.0，以重载 低质量级别 和 最高质量级别。

现场活动视效预览的项目文件结构

此示例项目包括各种资产，以便使用DMX重新创建观众席和完整的灯光秀。为了帮助你探索项目中的所有内容，请参阅下面所有文件夹的描述。

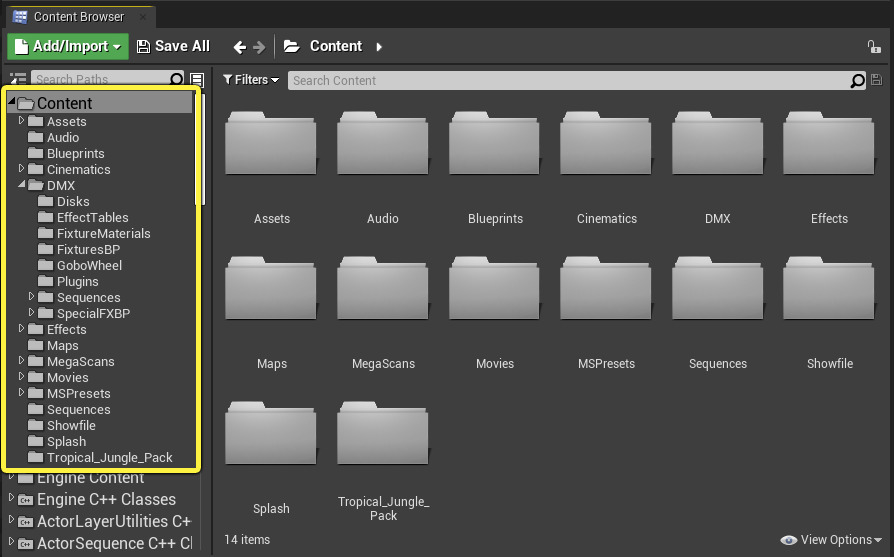

内容浏览器

DMX subfolders in the content browser hierarchy

内容（Content） 文件夹包含以下子文件夹：

  • 资产（Assets）： 舞台和观众席的一般项目和关卡资产。

  • 音频（Audio）： 灯光秀的音轨。

  • 蓝图（Blueprints）： 游戏模式 使用旁观者Pawn重写。

  • 影片（Cinematics）： 用于超高清（UHD）和全高清（FHD）离线渲染的影片渲染队列设置。

  • DMX： 所有DMX相关内容。

    • 磁盘（Disks）： 特定项目的DMX灯具遮光板，可控制光源的形状和图案。给定的光源在整场灯光秀中可以有多个遮光板，并可以设置动画。

    • 效果表（EffectTables）： 定义项目中使用的支持DMX的光源类型的效果。

    • 灯具材质（FixtureMaterials）： 特定项目的已优化DMX灯具材质。这是DMX插件附带的扩展内容。

    • 灯具蓝图（FixturesBP）： 特定项目的照明灯具蓝图。这是DMX插件附带的扩展内容。

    • 遮光板轮（GoboWheel）： 与 Disks 文件夹的内容相同，但作为单独的纹理。

    • 插件（Plugins）： 实用的DMX工具和控件。

    • SpecialFXBP： 特定项目的火焰、激光和烟花灯具资产。它还包含舞台中央由DMX控制的球体。

    • DMXLib_v4： 项目核心DMX库，包含所有灯具定义、域和补丁。

  • 效果（Effects）：

    • 泛光（Bloom）： 特定项目的高质量复杂泛光 纹理，无条纹。

    • 烟花（Fireworks）： 特定项目的烟花 蓝图 和Niagara粒子系统。

    • 闪光（Flash）： 观众手机光源和 Niagara 粒子系统。

    • 岩石悬浮（RockLevitation）： 漂浮岩石 Niagara 粒子系统。

    • 水材质（WaterMaterials）： 项目的高质量水材质。

  • 地图（Maps）： 关卡的不同部分都包含在单独的地图中。

    • 主要（Main）：包含sequencer轨道、后期处理体积和音轨在内的永久性关卡。

    • DMX受控（DMXControlled）：此关卡包含所有受DMX控制的元素、照明灯具和效果。

    • 地形（Terrain）： 此关卡包含地形和岩层。

    • 现场（Venue）： 此关卡包含现场和结构相关的Actor，例如舞台、观众和灯光架。

  • MegaScans：Quixel MegaScan 资产，用于地形和环境。

  • 影片（Movies）： 包含用于播放影片的媒体框架资产。

    • Clock_LED：包含用于对围绕T形台的时钟LED进行动画处理的图像序列。

    • 窗帘（Drapes）：包含窗帘视频投影的图像序列。

  • MSPresets：MegaScan预设值资产。

  • Sequences：包含关卡序列。

  • 灯光秀文件（Showfile）：来自grandMA2照明控制台的灯光秀文件(.zip)。你可以解压该文件，并在控制台上使用。

  • 启动（Splash）：项目加载到虚幻编辑器中时的启动图像。

  • Tropical_Jungle_Pack：用于环境的资产包。

世界大纲视图

探索 世界大纲视图（World Outliner） 中的所有资产，特别是以下项目和文件夹：

  • 摄像机（Cams）： Sequencer过场动画和预定义的摄像机位置。

  • DMX_FX 和 DMX_LX：受DMX控制的灯具和效果。

  • DMXPrevis_Animations： 驱动灯光秀、音轨和DMX轨道的关卡序列。

灯具和硬件

此示例旨在使用以下灯具和硬件。

灯具

灯具名称

灯具类型

数量

照明灯具

观众台条形灯 - 无像素

自定义LED

50

观众台洗墙灯-LED Par灯

Elation SixPar 300

12

T台条形灯 - 5像素

自定义LED

20

矩阵条形灯 - 5像素

自定义LED

32

景观洗墙灯-LEDPar灯

Elation SixPar 300

14

SpotMH1

Elation Proteus Maximus

64

SpotMH2

Robe Megapointe

94

Strobe RGB

Elation Protron 3K LED Strobe

122

舞台条形灯（Stage Strip） - 5像素

自定义LED

24

条形灯（Sun Strip） - 5像素

自定义LED

90

灯光架顶灯（Truss Toner）

Elation SixPar 300

220

WashMH1

Ireos Space Canon

8

WashMH2

GLP X4

16

出入口LEDPar灯（Vomitory LED Par）

Elation SixPar 300

2

照明灯具总数

768

SFX灯具

烟花

N/A

8

激光RGB

N/A

6

烟火发射器

N/A

33

SFX灯具总数

47

光照控制台

硬件

数量

grandMA2光源

1

MA照明NPU

1

DMX

规格

说明

通道

7368

DMX域（DMX Universes）

15

协议

Art-Net

唯一提示（Unique Cues）

144

时间码同步

MIDI

插件

以下插件提供此示例中所展示的核心功能：

  • DMX引擎

  • DMX灯具

  • DMX像素映射

  • DMX协议

  • 关卡序列编辑器

  • 影片渲染队列
