基于 YOLOv8n 的 V2X 路侧智能感知系统优化与实现

1. 项目背景与优化动机

1.1 功能定位

V2X（Vehicle-to-Everything）路侧感知是智能交通系统的核心基础设施之一，edge_intelligence_V2X 模块作为路侧边缘计算节点的感知组件，承担着 "实时检测道路上的车辆与行人、生成交通态势信息、通过 V2X 通信向周围车辆广播预警消息" 的关键职责，直接影响交通安全与通行效率。

本次优化的 edge_intelligence_V2X 模块，来自 OpenHUTB/nn 开源项目，面向智慧交通、车路协同、自动驾驶仿真等应用场景。

1.1.1 模块在整个系统中的位置

在 V2X 车路协同技术栈中，本模块属于路侧感知层的核心视觉任务：

• 上游：路侧摄像头视频流采集（CARLA 仿真器模拟）
• 本模块：目标检测（车辆/行人/交通标志）、态势分析、预警生成
• 下游：V2X 消息广播、交通信号控制、车辆路径规划、交通管理平台

路侧感知是车路协同的 "眼睛"，是实现超视距感知、盲区预警、交通态势共享的第一步。

1.1.2 路侧感知的核心任务

edge_intelligence_V2X 模块主要完成以下关键工作：

1. 目标检测 — 从路侧摄像头画面中实时检测车辆、行人、交通标志等目标，输出类别、位置、置信度
2. 交通态势分析 — 统计当前路段的车辆密度、行人数量，判断交通拥堵程度
3. V2X 预警广播 — 根据检测结果和天气条件，生成预警消息（行人闯入、交通拥堵、恶劣天气提醒等）
4. 多场景适应 — 支持不同天气（晴/雨/雾/夜）和不同摄像头视角下的稳定检测

1.1.3 应用场景与重要性

• 智慧路口：路侧感知单元实时监测路口交通状况，向接近车辆推送预警信息
• 车路协同：弥补单车感知盲区，提供超视距感知能力，提升交通安全
• 自动驾驶仿真：在 CARLA 仿真环境中验证 V2X 感知算法的有效性
• 交通管理：实时监测车流量与行人密度，辅助交通信号优化与调度

1.1.4 原模块设计缺陷

原项目更偏向概念演示与原型验证，在工程可运行性、版本兼容性和结果一致性方面仍有较大优化空间。

1.2 优化动机

在实际测试中，原 edge_intelligence_V2X 模块主要有三方面可提升点：

检测逻辑由演示模式升级为模型推理模式

原代码使用 sin/cos 数学函数模拟检测结果（simulate_detection()），检测框位置随时间做周期运动。本次将其升级为 YOLOv8n 的真实目标检测推理流程。

# 原始代码 v2xEdgeYolov7Light2.py 中的假检测（已废弃）
def simulate_detection(image):
    """模拟检测框（随画面动态刷新）"""
    h, w = image.shape[:2]
    t = time.time() % 10
    offset_x = int(np.sin(t) * 10)
    offset_y = int(np.cos(t) * 5)
    boxes = [
        [w//4 + offset_x, h//4 + offset_y, w//3 + offset_x, h//3 + offset_y],
        [w//2 - offset_x, h//2 - offset_y, w//1.5 - offset_x, h//1.5 - offset_y],
    ]
    return np.array(boxes)

主程序依赖需要工程化梳理

原 src/main.py 依赖 tools.pygame_display 和 tools.plotter_x，在当前仓库结构下缺少对应模块，运行时会出现 ImportError，因此本次采用独立入口文件重构运行链路：

# 原始 src/main.py 中缺失的依赖导入
from tools.pygame_display import PygameDisplay   # 模块不存在
from tools.plotter_x import Plotter              # 模块不存在

环境版本需要统一到当前实验环境

原代码硬编码了 CARLA 0.9.10 的 .egg 路径，本次统一适配到当前使用的 CARLA 0.9.16 环境：

# 原始代码中硬编码的旧版路径
CARLA_EGG_PATH = r"D:\WindowsNoEditor\PythonAPI\carla\dist\carla-0.9.10-py3.7-win-amd64.egg"

基于以上改进点，本次优化的核心目标是：将原型化演示版本升级为可运行、可复现实验结果的 V2X 路侧感知系统。

2. 核心技术栈与理论基础

2.1 核心技术栈

技术 / 工具	用途
Python 3.12	核心开发语言
CARLA 0.9.16	自动驾驶仿真平台，提供真实感渲染的交通场景
YOLOv8n (Ultralytics)	轻量级实时目标检测模型，COCO 80 类预训练
OpenCV 4.x	图像处理、检测框绘制、视频显示、截图保存
NumPy	图像数据转换与数值计算

2.2 核心理论基础

2.2.1 系统整体流程

CARLA 仿真场景 → 路侧摄像头采集 → YOLOv8n 目标检测 → 分类统计 → V2X 态势分析 → 预警消息生成 → HUD 面板可视化显示

2.2.2 关键技术原理

YOLOv8n 实时目标检测

YOLOv8 是 Ultralytics 推出的最新一代 YOLO 系列模型。本项目采用 YOLOv8n（nano 版本），具有以下特点：

• 参数量仅 3.2M，推理速度快，适合边缘部署场景
• 在 COCO 数据集上预训练，可直接检测 80 类常见目标
• 本项目重点关注：car、truck、bus、motorcycle、bicycle（车辆类）和 person（行人类）

$$\text{Detection} = \text{YOLO}(I_{frame}) \rightarrow \{(x_1, y_1, x_2, y_2, \text{class}, \text{conf})\}$$

隔帧检测策略

为提升系统帧率，采用隔帧检测：每 $N$ 帧运行一次 YOLO 推理，中间帧复用上一次检测结果：

$$D_t = \begin{cases} \mathrm{YOLO}(I_t), & t \bmod N = 0 \\ D_{t-1}, & \mathrm{otherwise} \end{cases}$$

其中 $N = 2$。在当前测试环境下可观察到帧率提升，具体增益会随硬件性能、交通密度和天气场景变化。

V2X 路侧单元 (RSU) 信息融合

路侧单元综合检测结果与环境信息，生成多类 V2X 预警广播：

触发条件	预警类型	广播消息
检测到行人	行人预警	Pedestrian(s) ahead
车辆数 > 5	交通拥堵	Heavy traffic: N vehicles
雨天/暴风天气	路面预警	Wet road, reduce speed
大雾天气	能见度预警	Low visibility, use fog lights
夜间场景	照明提醒	Night driving, headlights on

3. 优化整体思路

本次改进围绕运行稳定性、结果可观测性和实验复现性展开，对原有运行链路进行了整理，并将演示型检测流程替换为基于模型推理的实现。

3.1 优化总体原则

• 使用 YOLOv8n 预训练模型替换原有演示型检测逻辑
• 保持轻量化实现，避免引入额外训练流程和复杂依赖
• 简化运行入口，降低环境配置和复现实验的成本
• 保留必要的可视化与交互功能，便于演示、观察和调试

3.2 整体技术路线

层次	原版本问题	优化方案
检测引擎	演示型模拟框输出	YOLOv8n 真实推理
运行环境	依赖链路不完整	全新 main.py，形成独立可运行入口
CARLA 版本	硬编码 0.9.10	适配 0.9.16，同步模式
摄像头	无	路侧高处部署，3 种机位可切换
交通场景	交通参与者较少	60 辆车 + 30 个行人，优先近处生成
天气支持	无	7 种天气预设可切换
V2X 面板	无	实时统计 + 预警广播 + 监控风格 HUD
安全预警	无	行人闯入红色边框闪烁报警

4. 针对性优化方案与实现

4.1 检测引擎：从假检测到真实 YOLOv8n 推理

改进点： 原代码采用演示型模拟框逻辑，本次切换为基于 YOLOv8n 的真实推理流程。

解决方案： 引入 YOLOv8n 预训练模型，对每一帧进行真实的目标检测推理。

def _load_model(self):
    """加载 YOLOv8n 预训练模型（COCO 80类，自动下载）"""
    self.model = YOLO('yolov8n.pt')

def _detect(self, frame):
    """YOLOv8 前向推理（隔帧检测提升帧率）"""
    self.tick_count += 1
    if self.tick_count % DETECT_INTERVAL == 0 or self.last_detections is None:
        results = self.model(frame, verbose=False, conf=YOLO_CONFIDENCE)
        self.last_detections = results[0]
    return self.last_detections

检测结果按 V2X 关注的类别分类统计：

VEHICLE_CLASSES = {'car', 'truck', 'bus', 'motorcycle', 'bicycle'}
PERSON_CLASSES = {'person'}

每个检测目标用彩色检测框标注：绿色=车辆，红色=行人，橙色=其他。

4.2 多摄像头机位切换

设计目标： 模拟真实路侧感知部署中的多角度监控需求。

系统预设了 3 种摄像头机位，按 C 键可实时切换：

机位	高度	俯仰角	FOV	适用场景
Intersection（路口）	8m	-25°	100°	路口车辆/行人监控
Straight（直道）	6m	-15°	90°	直线道路车流监测
Bird-Eye（鸟瞰）	14m	-50°	110°	全局交通态势俯瞰

CAMERA_POSITIONS = [
    {"name": "Intersection", "fwd": 8.0,  "right": 5.0, "z": 8.0,  "pitch": -25.0, "fov": 100},
    {"name": "Straight",     "fwd": 0.0,  "right": 8.0, "z": 6.0,  "pitch": -15.0, "fov": 90},
    {"name": "Bird-Eye",     "fwd": 0.0,  "right": 0.0, "z": 14.0, "pitch": -50.0, "fov": 110},
]

切换时自动销毁旧摄像头、创建新摄像头，并同步 CARLA 观察者视角：

def _switch_camera_position(self, first_time=False):
    if self.camera and self.camera.is_alive:
        self.camera.stop()
        self.camera.destroy()
    pos = CAMERA_POSITIONS[self.cam_index]
    # ... 创建新摄像头并注册回调 ...

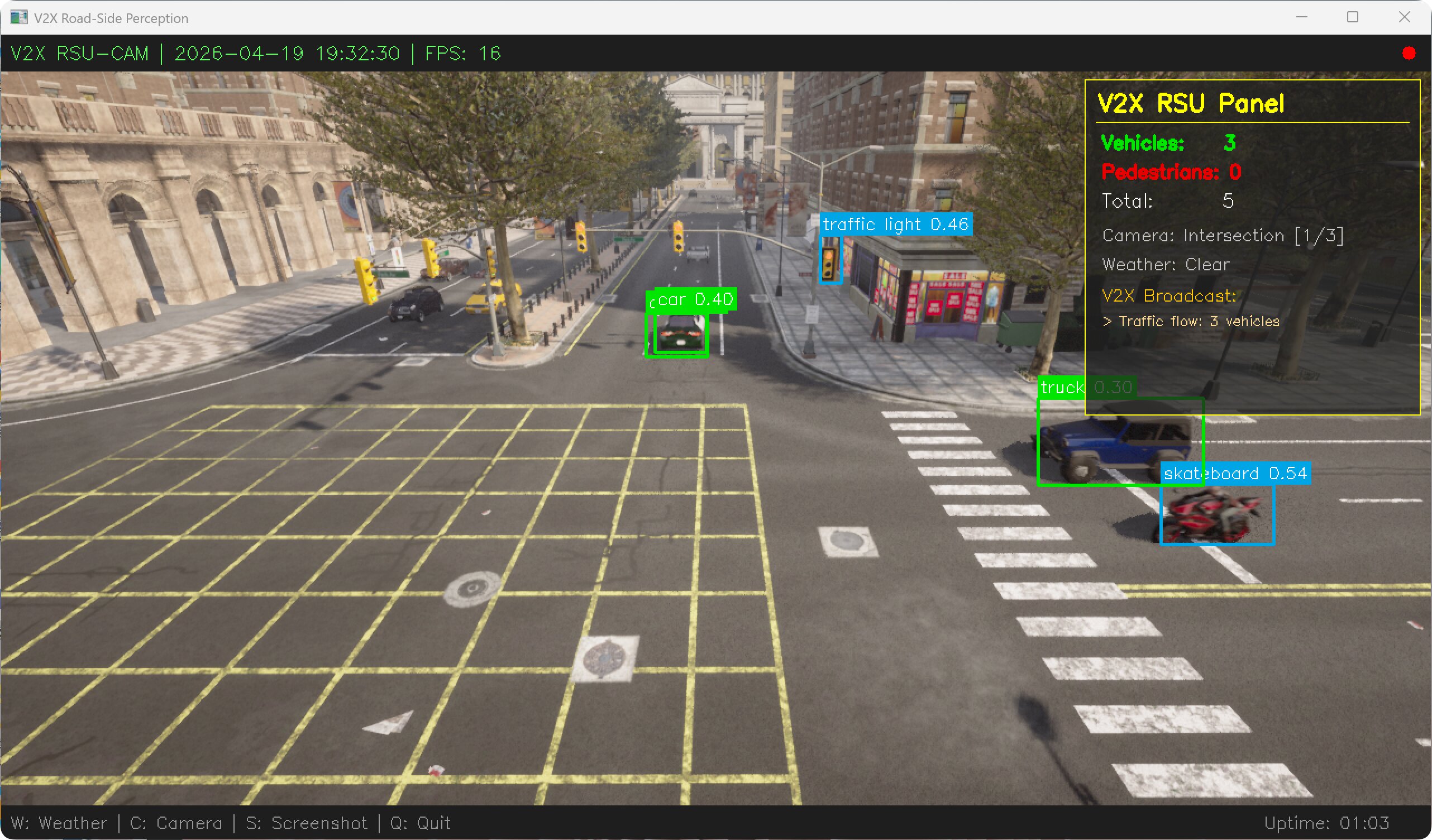

路口机位（Intersection）： 监控路口车辆通行

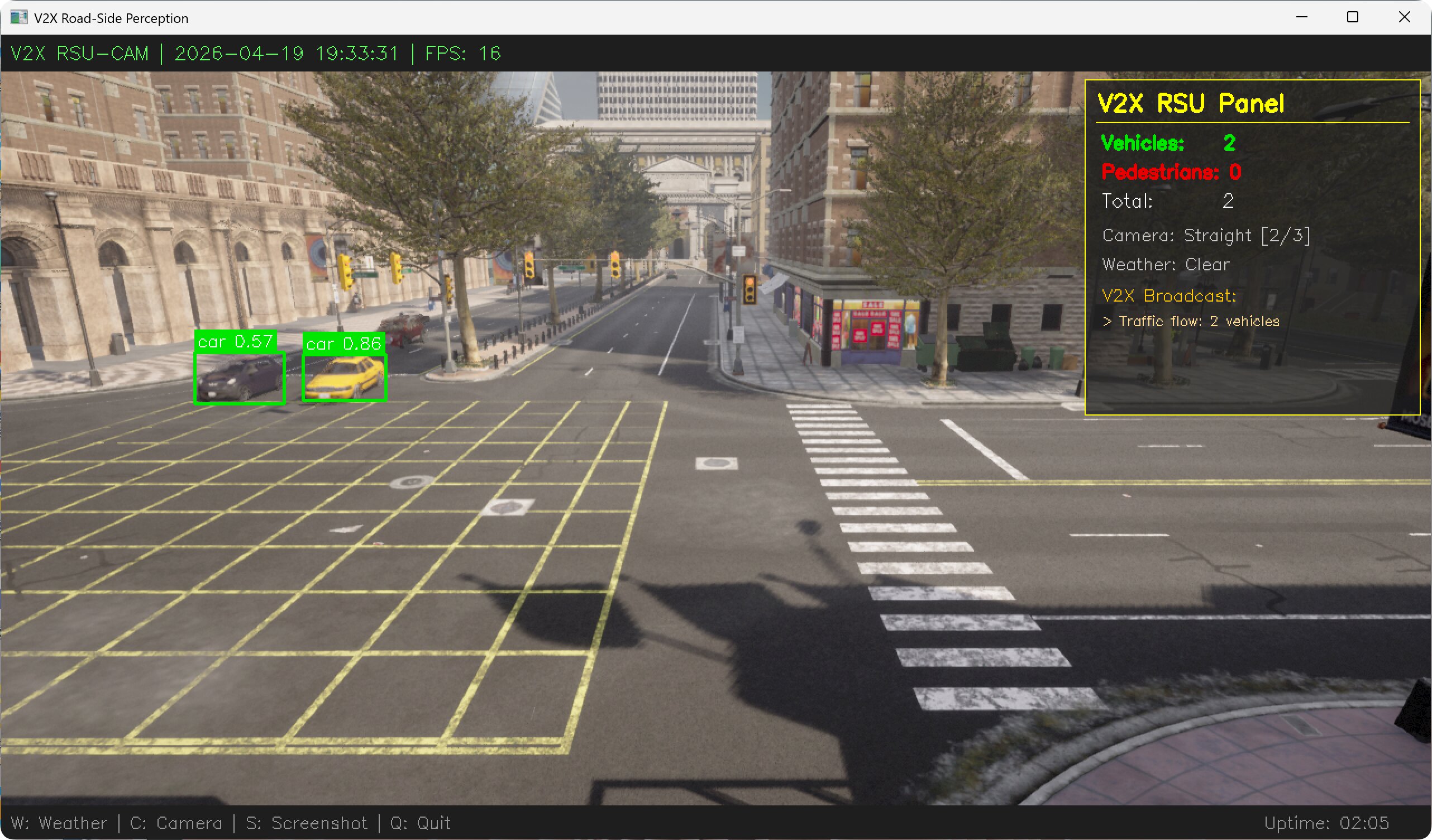

直道机位（Straight）： 侧方监测直线车流

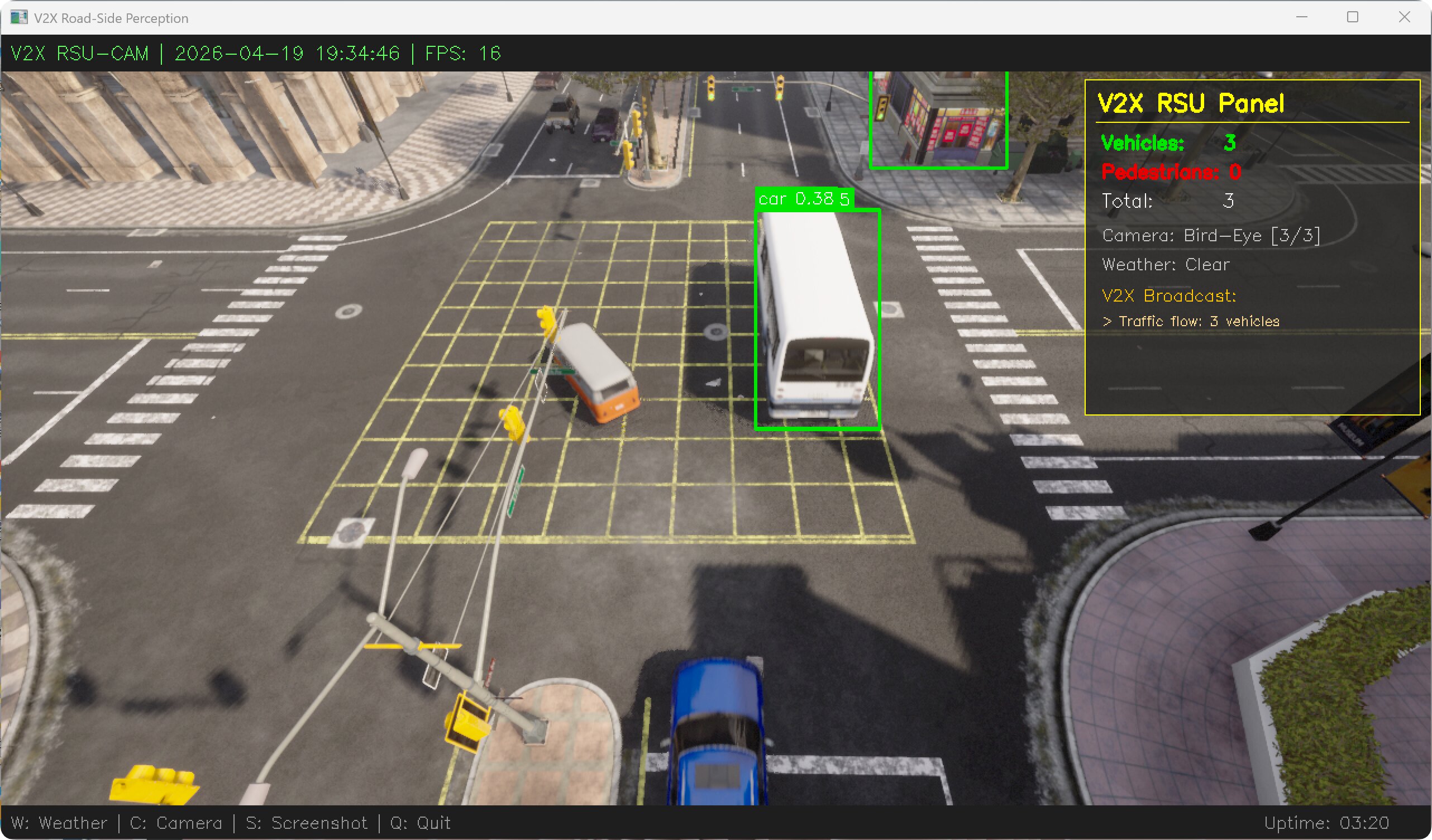

鸟瞰机位（Bird-Eye）： 俯瞰全局交通态势

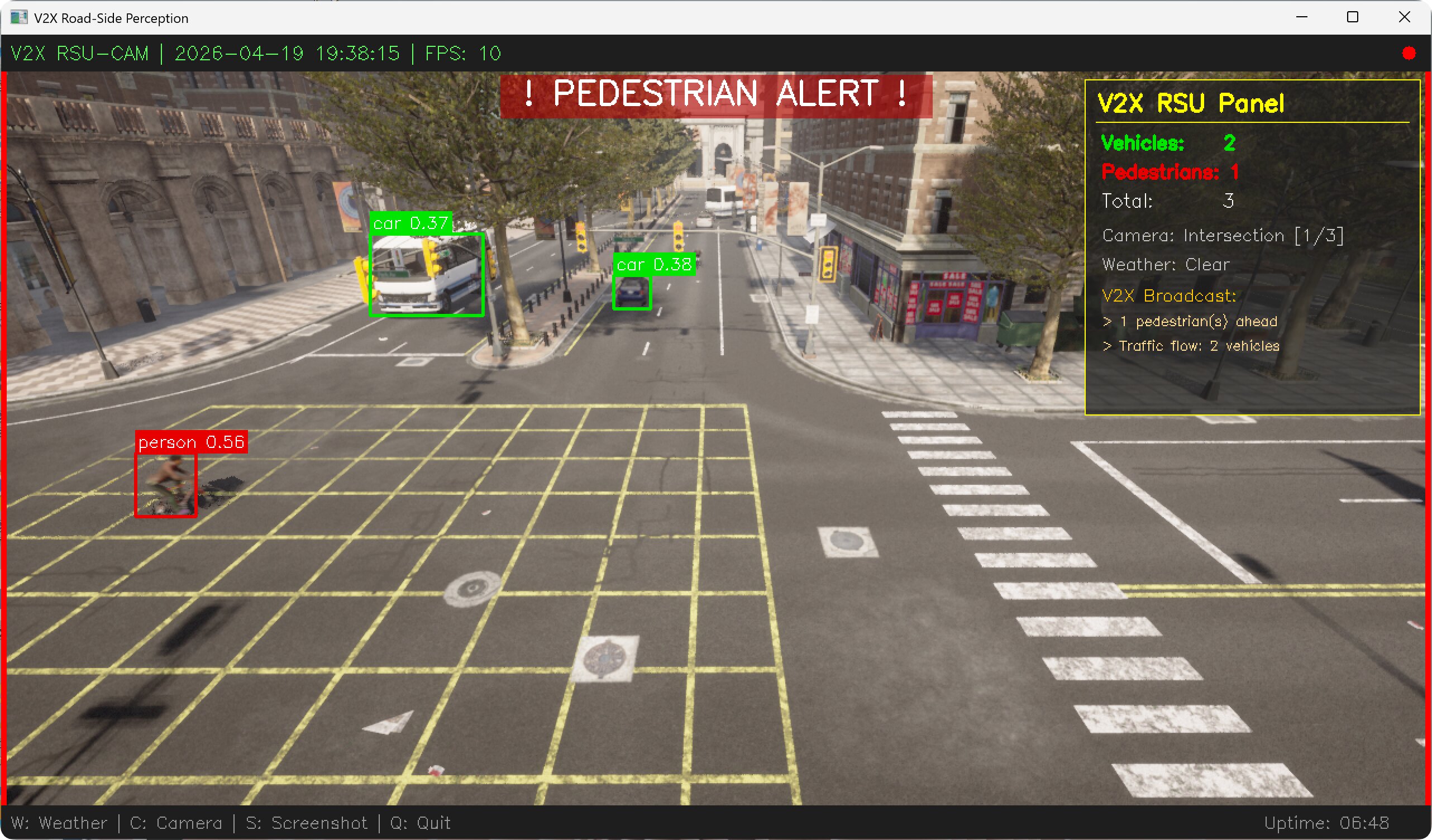

4.3 行人闯入安全报警

设计目标： V2X 路侧感知的核心安全功能——当检测到行人时，立即向驾驶员发出视觉警报。

当检测到行人时，系统触发持续 1.5 秒的红色报警效果：

• 画面边框红色闪烁（频率 4Hz）
• 画面顶部显示居中的 ! PEDESTRIAN ALERT ! 警告文字
• V2X 面板同步广播行人预警消息

def _draw_pedestrian_alert(self, frame):
    if time.time() < self.ped_alert_timer:
        thickness = 8 if int(time.time() * 4) % 2 == 0 else 4
        cv2.rectangle(frame, (0, 0), (CAMERA_WIDTH - 1, CAMERA_HEIGHT - 1),
                      (0, 0, 255), thickness)
        # ... 绘制警告文字 ...

4.4 多天气场景支持

系统内置 7 种天气预设，按 W 键循环切换，V2X 面板自动生成对应的天气预警广播：

天气	特点	V2X 预警
Clear（晴天）	能见度好	无特殊预警
Cloudy（多云）	光线偏暗	无特殊预警
Rainy（雨天）	路面湿滑	Wet road, reduce speed
Storm（暴风雨）	大雨+强风	Wet road, reduce speed
Foggy（大雾）	能见度极低	Low visibility, use fog lights
Sunset（黄昏）	逆光干扰	无特殊预警
Night（夜晚）	光照不足	Night driving, headlights on

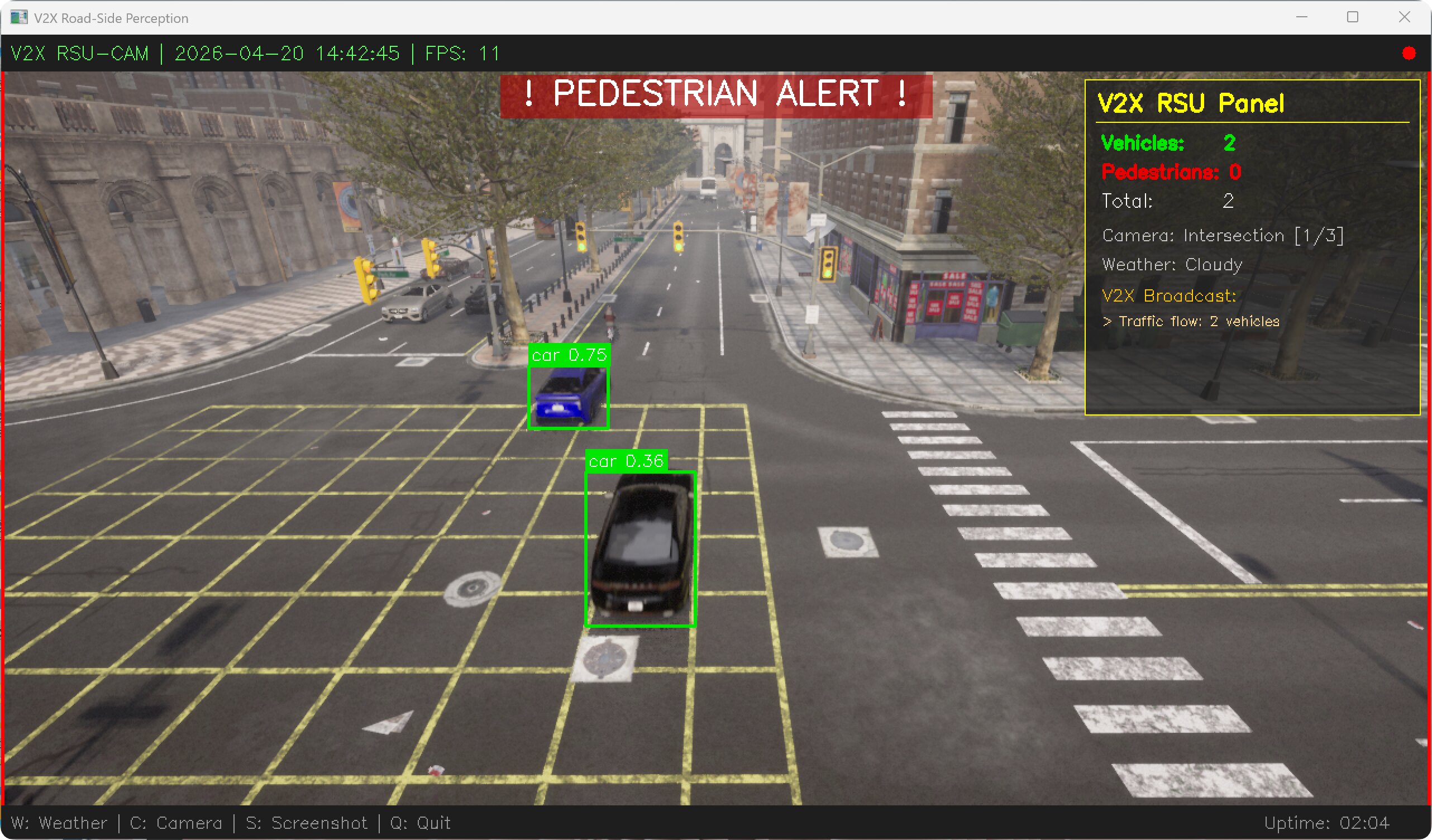

多云天气：

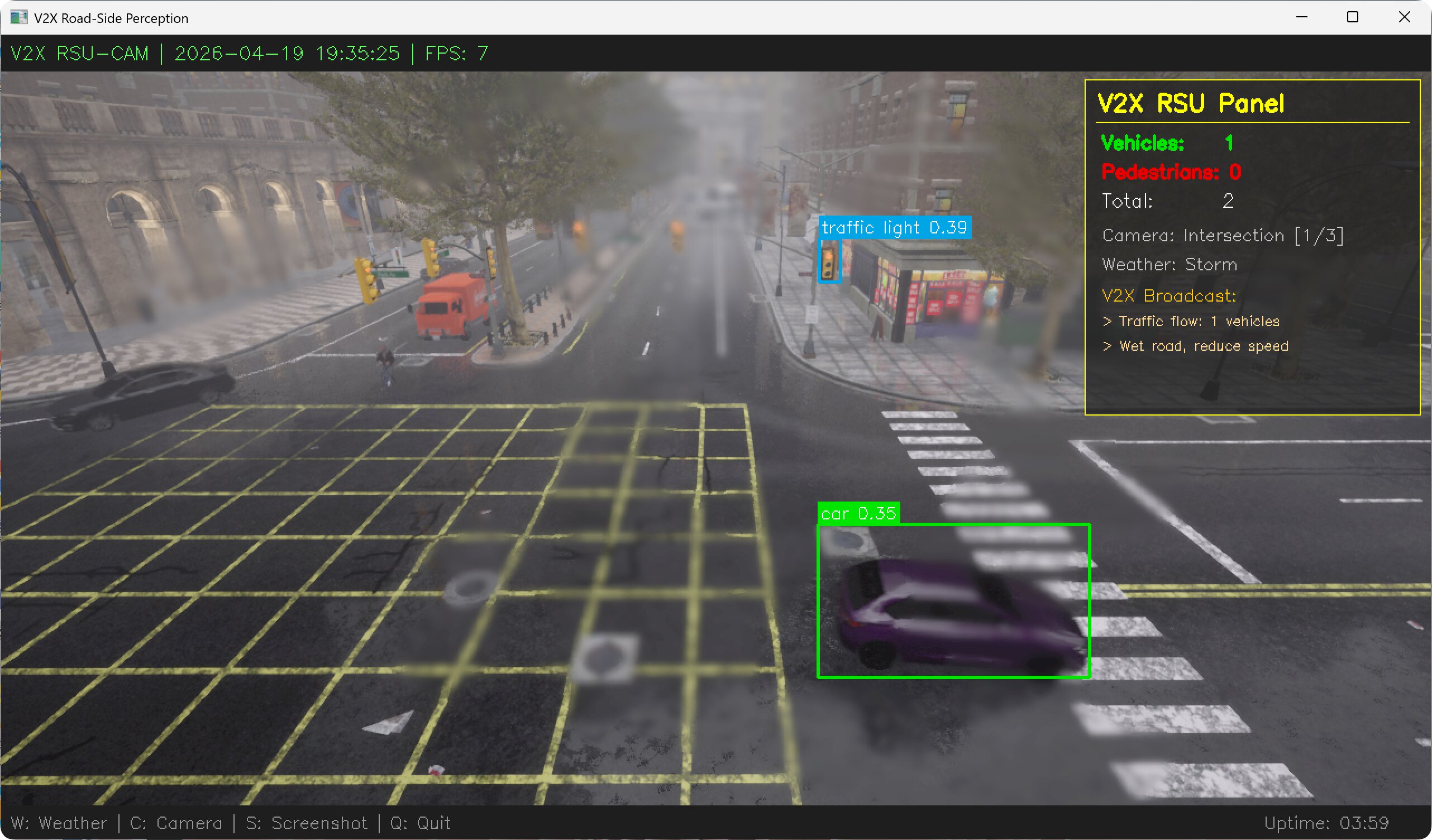

暴风雨天气：

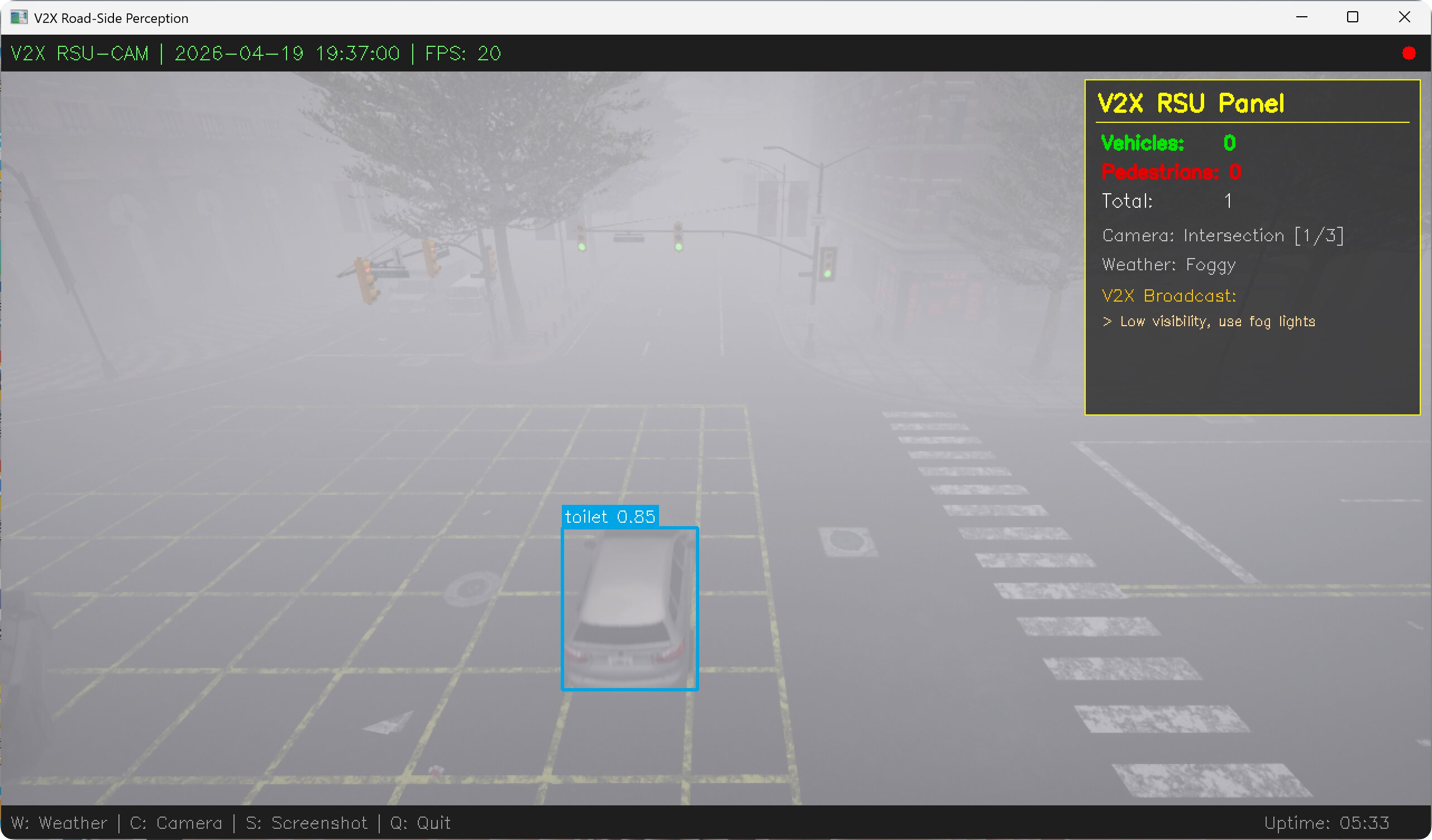

大雾天气：

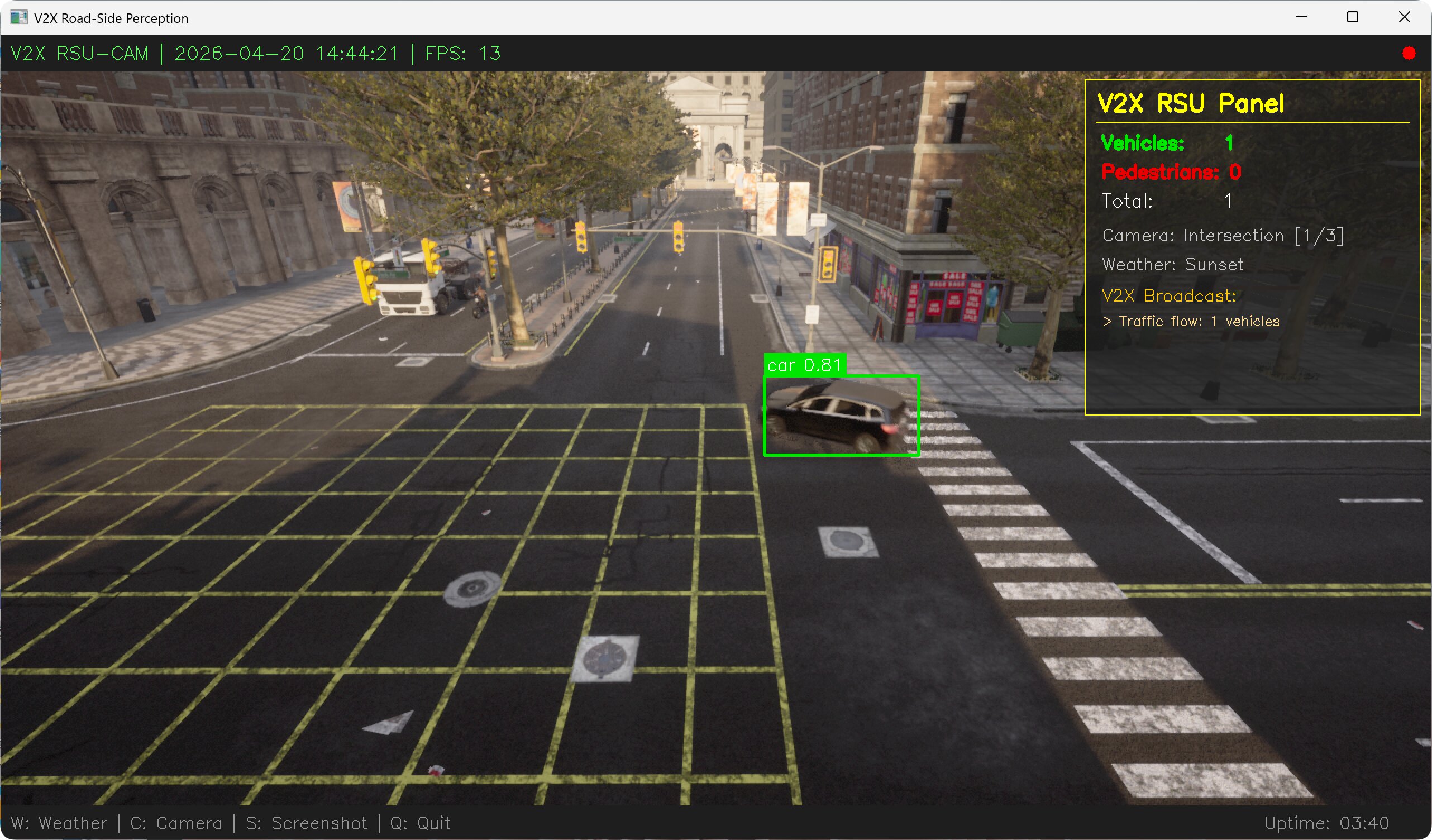

黄昏场景：

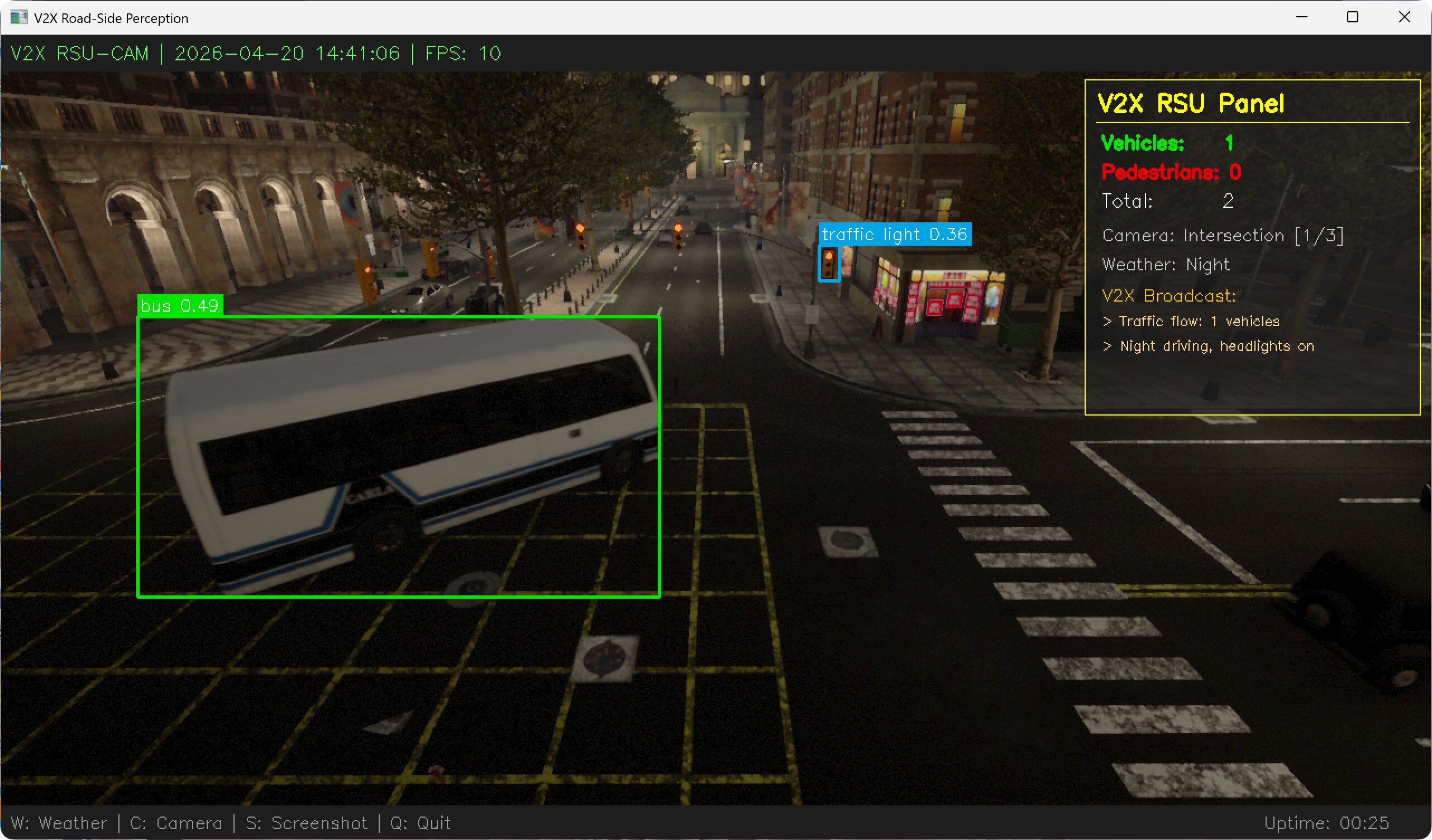

夜晚场景：

4.5 NPC 交通流优化

改进目标： 提高画面中的交通参与者密度，增强可观察性与演示稳定性。

优化方案： 生成 60 辆 NPC 车辆 + 30 个行人，且按与摄像头的距离排序，优先在摄像头附近的路点生成车辆，确保画面中有丰富的检测目标。

def _spawn_traffic(self):
    # 按与摄像头的距离排序，优先在附近生成
    cam_loc = self.cam_ref_point.location
    spawn_points.sort(key=lambda sp: sp.location.distance(cam_loc))

    for i in range(min(NPC_VEHICLE_COUNT, len(spawn_points))):
        v = self.world.try_spawn_actor(bp, spawn_points[i])
        if v:
            v.set_autopilot(True, self.tm.get_port())

行人同样自动生成并设置 AI 控制器，随机行走于人行道和路口区域：

walker = self.world.try_spawn_actor(bp, carla.Transform(loc))
if walker:
    ctrl = self.world.spawn_actor(controller_bp, carla.Transform(), walker)
    ctrl.start()
    ctrl.go_to_location(self.world.get_random_location_from_navigation())
    ctrl.set_max_speed(random.uniform(1.0, 2.5))

4.6 V2X RSU 信息面板

系统在画面右上角绘制半透明的 V2X 路侧单元信息面板，实时显示：

• 检测统计：车辆数、行人数、总目标数
• 当前摄像头机位和天气信息
• V2X 预警广播消息（根据检测结果和天气动态生成）

画面顶部为监控风格的标题栏，显示时间戳、FPS、录制指示灯；底部为操作提示栏和运行时长。

预警广播消息根据当前检测结果和天气条件动态生成：

def _get_v2x_messages(self):
    msgs = []
    if self.stats['pedestrians'] > 0:
        msgs.append(f"> {self.stats['pedestrians']} pedestrian(s) ahead")
    if self.stats['vehicles'] > 5:
        msgs.append(f"> Heavy traffic: {self.stats['vehicles']} vehicles")

    weather_name = self.weather_presets[self.weather_index][0]
    if weather_name in ('Rainy', 'Storm'):
        msgs.append("> Wet road, reduce speed")
    elif weather_name == 'Foggy':
        msgs.append("> Low visibility, use fog lights")
    elif weather_name == 'Night':
        msgs.append("> Night driving, headlights on")
    return msgs if msgs else ["> All clear"]

V2X 面板效果可在下方运行 GIF 和天气截图中观察到。

5. 系统运行效果

5.1 运行环境

项目	配置
操作系统	Windows 11
Python	3.12.0
CARLA	0.9.16
ultralytics	8.4.39
opencv-python	4.13.0.92

5.2 运行方式

# 1. 启动 CARLA 服务器
CarlaUE4.exe

# 2. 安装依赖
pip install carla opencv-python numpy ultralytics

# 3. 运行系统
cd src/edge_intelligence_V2X
python main.py

5.3 按键操作

按键	功能
W	切换天气场景（7 种循环）
C	切换摄像头机位（路口→直道→鸟瞰）
S	保存当前画面截图到 results/ 目录
Q / ESC	退出系统

5.4 运行效果展示

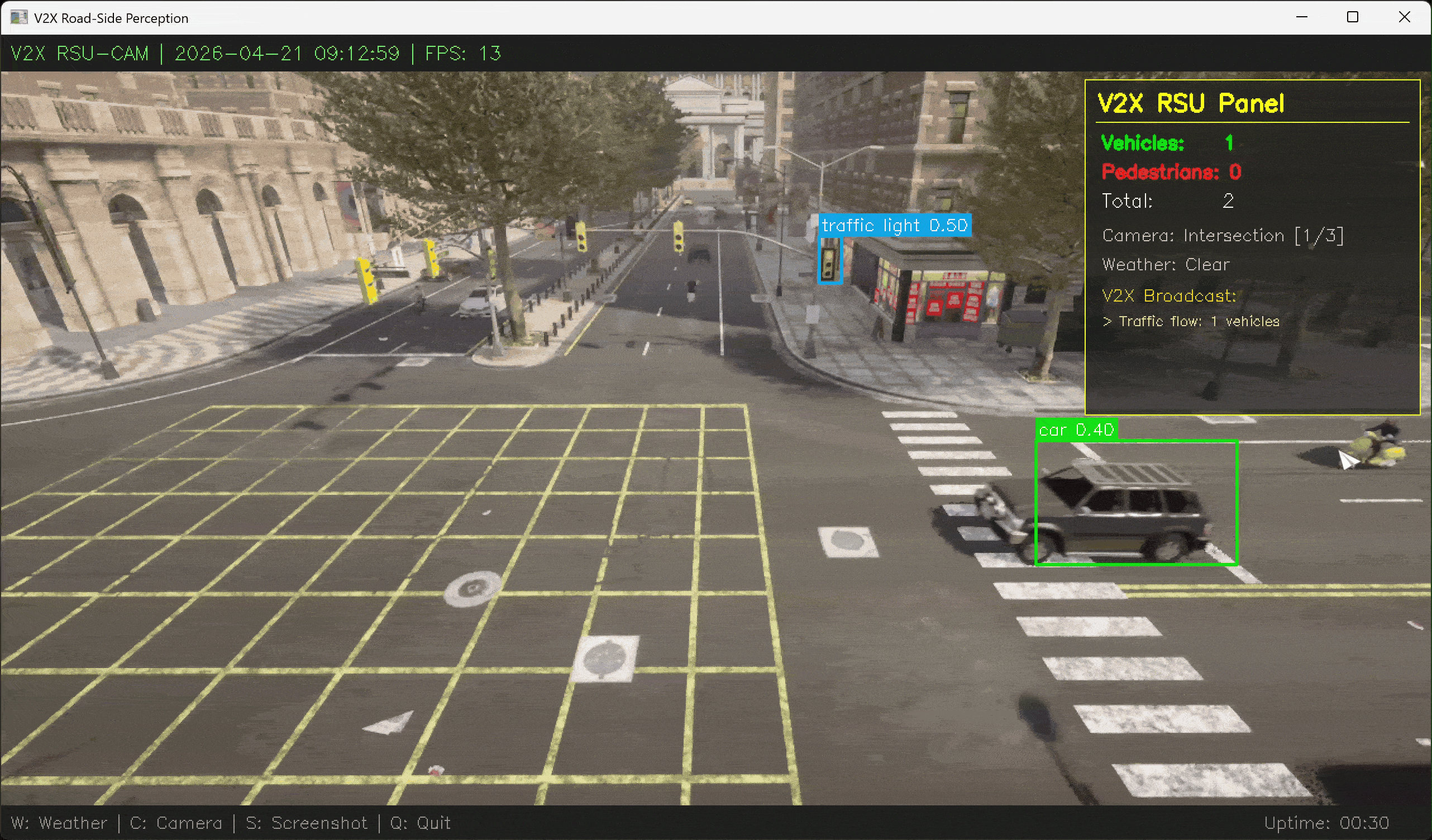

以下 GIF 展示了系统在运行中的连续效果（机位切换、天气变化、检测框与面板联动）：

6. 功能扩展与未来规划

• 多路摄像头同时工作：从单路切换扩展为多路画面拼接显示，实现路口全方位监控
• 目标追踪：引入 DeepSORT / ByteTrack，对检测到的车辆和行人进行跨帧追踪，统计车流量和行人流量
• 在线学习与自适应：实现在线微调机制，根据当前场景动态调整模型参数，提升检测效果
• V2X 协议集成：接入 SAE J2735 等 V2X 标准协议，实现仿真环境内的消息编码与解码，模拟真实车路协同通信

7. 总结

本次优化主要完成了以下几方面工作：

1. 将原有演示型检测逻辑替换为基于 YOLOv8n 的目标检测流程，并补充了类别统计与可视化标注。
2. 结合 CARLA 0.9.16 环境重新整理了运行入口，补充了多机位、多天气和交通参与者生成逻辑。
3. 增加了行人报警、V2X 面板和运行 GIF 展示，使实验结果更便于观察和说明。
4. 补充了依赖说明、运行方式和文档展示内容，便于在课程作业和演示场景中复现。

当前版本已经能够完成单路路侧摄像头场景下的目标检测、基础态势展示和简单预警信息生成，也为后续接入目标追踪、协议栈和多传感器融合预留了扩展空间。
