自动驾驶车辆语义分割

基于 U-Net 与 CARLA 自动驾驶仿真平台 的逐像素语义分割模块。源自伍斯特理工学院（WPI）研究生课程 RBE549 计算机视觉，团队选定"自动驾驶场景下的语义分割"作为期末研究：通过自动化脚本在 CARLA 仿真器中批量采集数千张带标注街景图像构建数据集，使用 Focal Loss + 类别权重 训练 U-Net 模型以缓解 CARLA 训练集中约 817:1 的极端类别不平衡，并对比不同输入尺寸/损失函数下的表现。

模块代码位于仓库的 src/auto_drive_seg/。

目录

• 项目简介
• 安装步骤
• 快速开始
• 运行效果
• 核心技术
• 类别定义与配色
• 项目结构
• 参考资料

项目简介

自动驾驶车辆需要从摄像头视频中实时理解周围环境：道路位置、人行道边界、前方车辆与行人——这些都是规划与控制的前置信息。语义分割（Semantic Segmentation） 把图像逐像素分到一个语义类别，是这一感知任务的标准解法。

本项目以 CARLA 作为数据源（自带"语义分割相机"传感器，省掉手工标注开销），实现了完整的"采集 → 训练 → 推理 → 评估"流水线。模块入口 main.py 提供六种使用模式，按扩展名/参数自动识别：

• 图片分割：单张图片 → 叠加图 + 纯掩码
• 视频分割：视频文件 → 逐帧分割叠加视频 + 采样帧拼图
• 数据增强可视化（--augment）：展示训练时使用的 6 种数据增强
• 推理延迟基准测试（--benchmark）：4 个预训练模型的 CPU 推理速度对比
• 类别概率热力图（--heatmap）：8 类 softmax 输出可视化，诊断模型偏置
• 类别频率分析（--frequency）：量化展示 CARLA 训练集类别不平衡与 Focal Loss 权重

安装步骤

环境要求

• 平台：Windows 10/11 或 Linux
• Python 3.10（TensorFlow 2.10 要求 Python 3.7–3.10）
• 纯 CPU 即可运行推理，无需 GPU

安装流程

1. 克隆仓库：

git clone https://github.com/OpenHUTB/nn.git
cd nn/src/auto_drive_seg

1. 创建 conda 环境并安装依赖：

conda create -n py310 python=3.10 -y
conda activate py310
pip install -r requirements.txt

国内网络可加清华镜像：pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple

1. 获取预训练模型（模型为二进制大文件，未随仓库提交）：

git clone https://github.com/hlfshell/rbe549-project-segmentation

将 rbe549-project-segmentation/models/unet_model_256x256_50 整个目录复制到本模块的 models/ 目录。原仓 models/ 下另有 unet_model_512x512_50、unet_model_512x512_focal_loss_with_weights 等更大输入尺寸的模型，可按需替换或全部下载用于多模型对比。

快速开始

main.py 是模块统一入口，按参数自动派发到不同模式。

图片输入

cd src/auto_drive_seg
python main.py                                # 默认示例图 + 默认 256x256 模型
python main.py examples/sample_input.png      # 指定输入图
python main.py examples/sample_input.png models/unet_model_512x512_50

运行后在输入图同目录生成 *_overlay.png（分割叠加图）和 *_mask.png（纯掩码图）。

视频输入

python main.py path/to/video.mp4              # 自动识别 .mp4/.avi/.mov/.mkv/.webm
python main.py path/to/video.mp4 models/unet_model_256x256_50 120  # 限制 120 帧

输出 *_seg.mp4（逐帧分割叠加视频）和 *_seg_frames.png（采样帧拼图）。

数据增强可视化

python main.py --augment                      # 默认示例图
python main.py --augment examples/sample_input.png

输出 4 列拼图：原图 + 6 种增强（水平翻转、亮度+30%、对比度-30%、高斯模糊、椒盐噪声、中心裁剪）。

推理延迟基准测试

python main.py --benchmark                    # 自动加载 models/ 下所有预训练模型

每个模型 2 次预热 + 10 次正式推理，输出柱状图（含 mean ± min/max 误差棒）+ 控制台 markdown 表格。

类别概率热力图

python main.py --heatmap                                      # 默认 256x256 模型
python main.py --heatmap examples/sample_input.png models/unet_model_512x512_50

输出 4×2 网格：8 类的 softmax 概率灰度热力图，每张面板标该类的均值/最大值。

类别频率分析

python main.py --frequency                    # 不需要模型或输入图

控制台输出 markdown 表格 + 极端比例（约 817:1），同时生成两栏柱状图（左：log 纵轴像素占比；右：训练实际使用的 Focal Loss 权重）。

运行效果

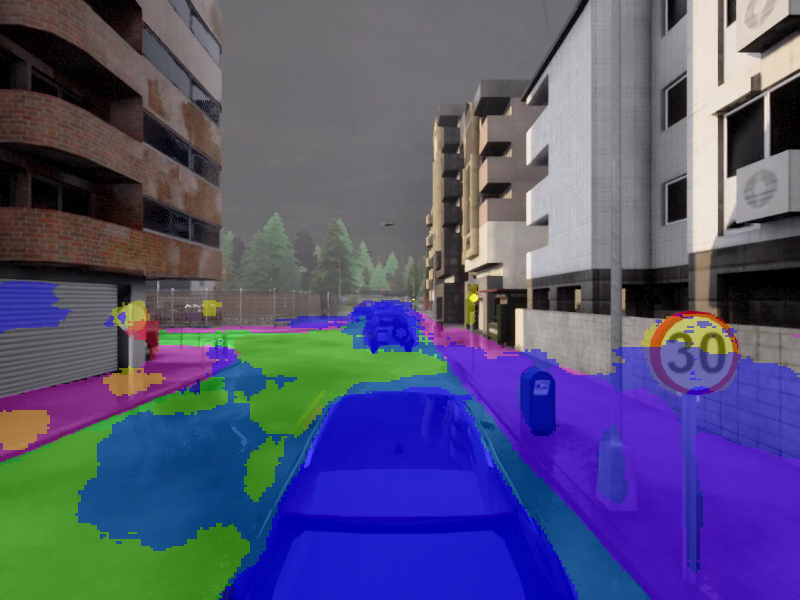

单张图片：分割叠加 + 纯掩码

输入 CARLA 街景图，模型输出每像素类别预测，叠加在原图上（蓝=车辆、绿=道路/地面、红=行人、黄=交通标志）：

仅显示分割结果（纯掩码）：

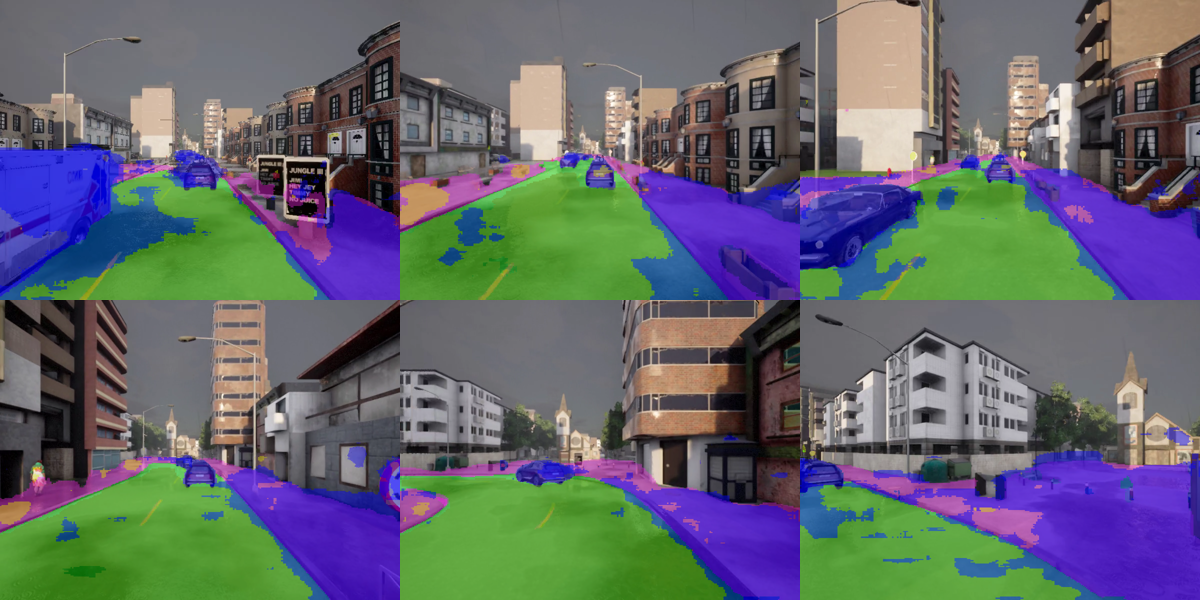

视频逐帧分割

视频中 6 个均匀采样帧的分割结果（叠加视频本身约 4MB，不入仓）：

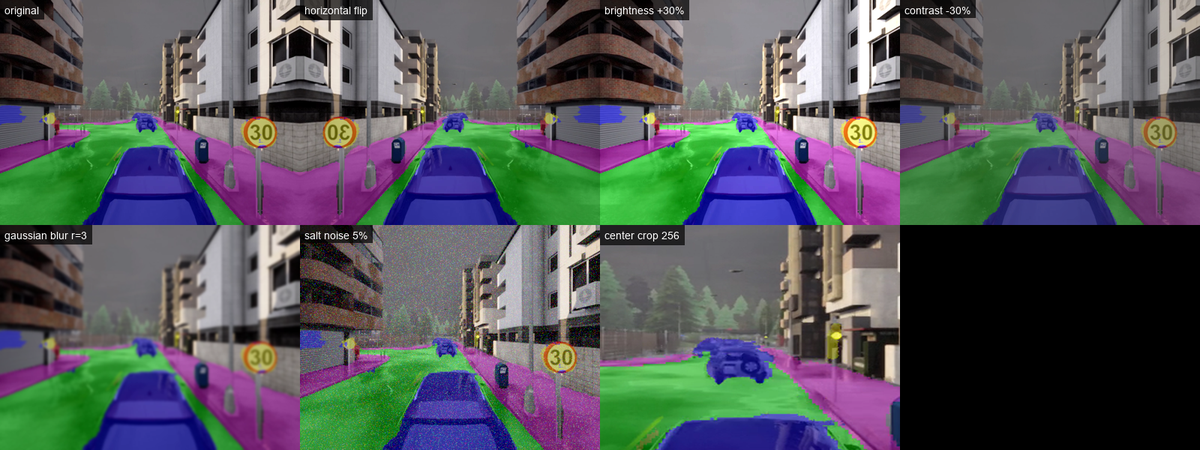

数据增强可视化

dataset.py 训练时随机施加 6 种增强缓解过拟合，下图为它们独立施加在同一张图上的效果：

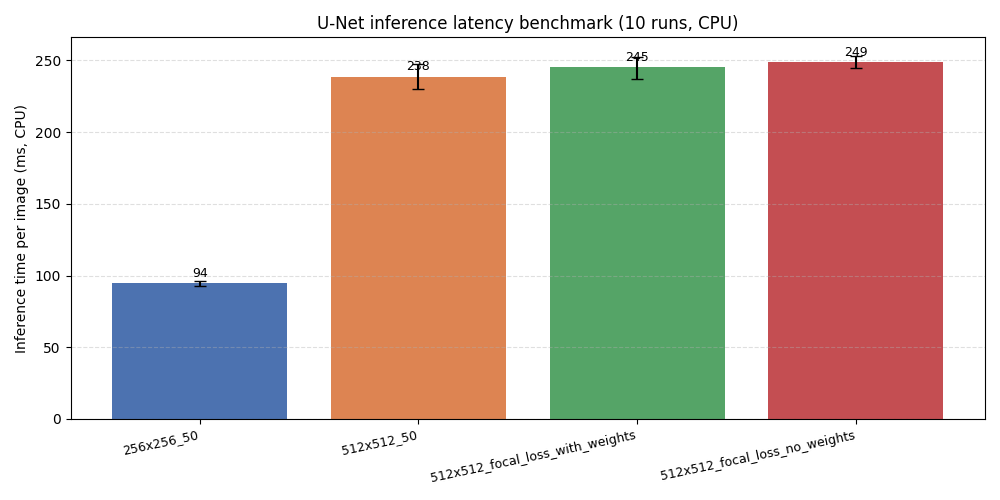

多模型 CPU 推理延迟

256x256 输入比 512x512 在 CPU 上快约 2.6 倍；512x512 的三个变体（基础、focal+权重、focal 无权重）速度几乎一致——计算量相同，差异仅在训练目标：

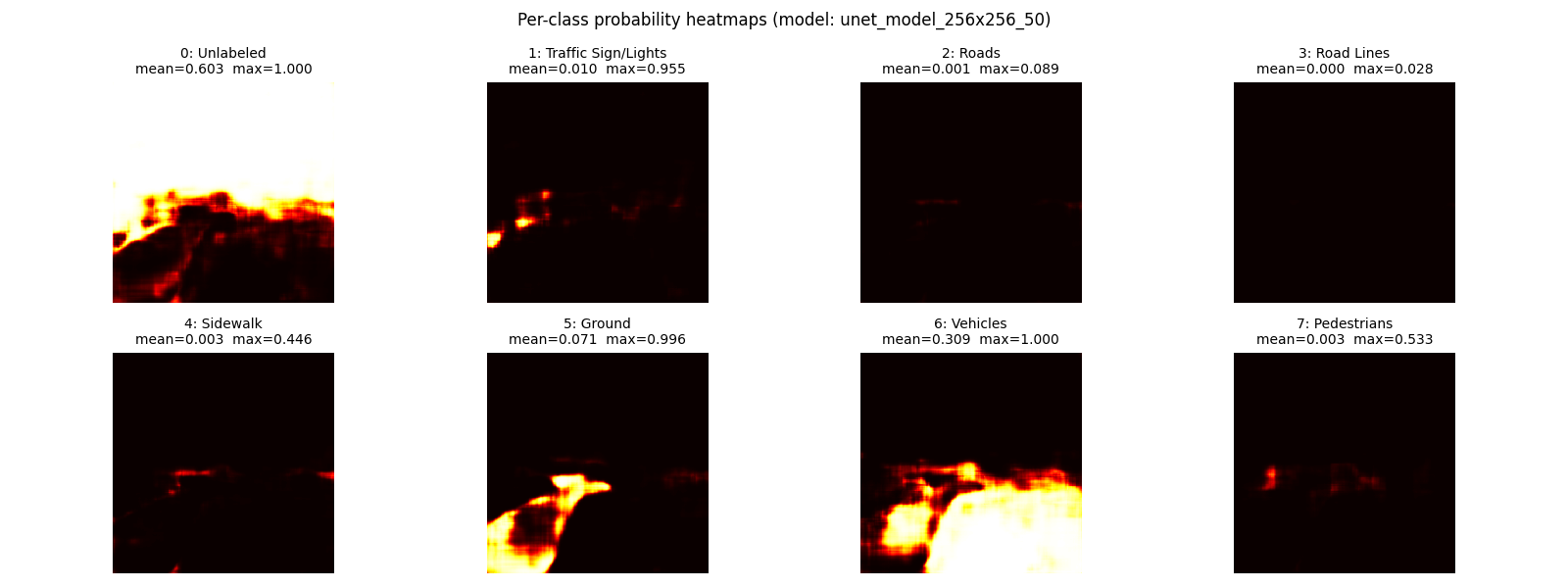

类别概率热力图（模型偏置诊断）

亮 = 模型认为该位置更可能属于该类。256x256 模型对 Vehicles/Ground 高度自信（max≈1.0），但对 Roads（max≈0.09）和 Road Lines（max≈0.03）几乎检测不到，Pedestrians 最高置信度仅约 0.5——直接体现了类别不平衡对少数类的伤害：

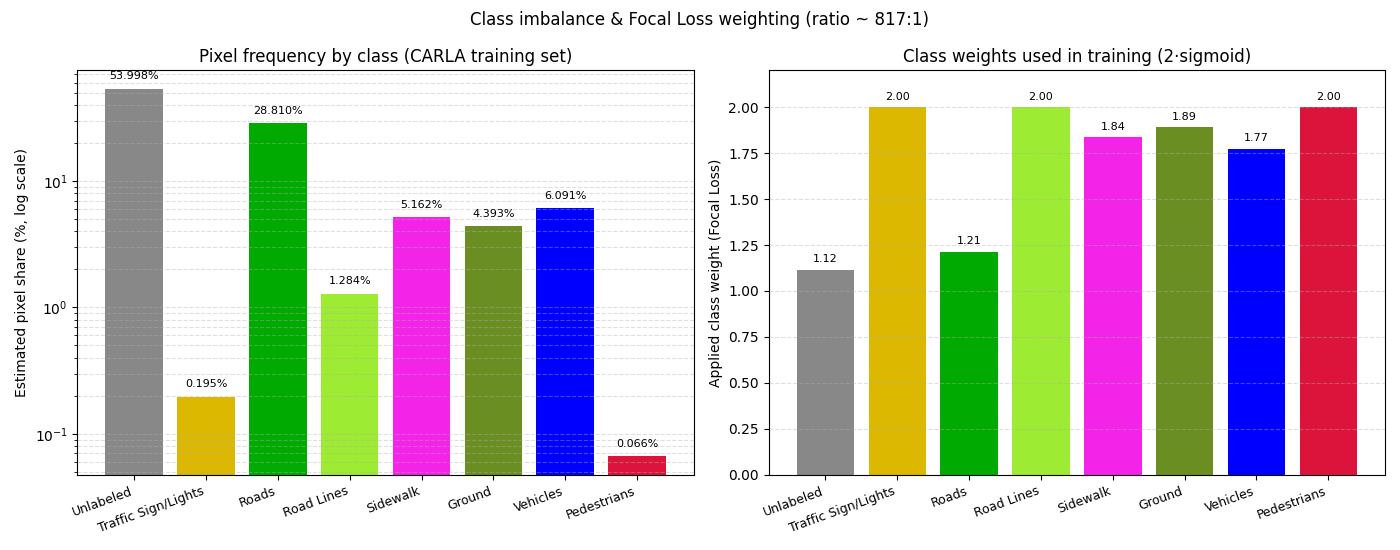

类别不平衡与 Focal Loss 权重

CARLA 训练集 8 类极度不平衡（最多 Unlabeled 占 54%，最少 Pedestrians 仅 0.066%，比例 817:1）。Focal Loss 用 2·sigmoid(像素比例) 把此跨度压成 1.12-2.00 的温和加权（少数类 ≈2.0、多数类 ≈1.1），让模型在每张图的梯度中也能感知少数类：

核心技术

网络结构：U-Net

经典 U-Net 编码-解码结构（src/auto_drive_seg/semantic/unet/model.py）：

• 下采样路径：3 个残差块，特征通道 64 → 128 → 256，每块 SeparableConv2D + BatchNorm + ReLU + MaxPool 缩小特征图
• 上采样路径：对应 4 个上采样块，Conv2DTranspose + UpSampling 还原空间分辨率，残差连接保留细节
• 输出层：1×1 卷积 + softmax，逐像素输出 8 类概率

损失函数：Sparse Categorical Focal Loss + 类别权重

为解决类别不平衡，采用 Focal Loss 替代普通交叉熵：

$$\mathrm{FL}(p_t) = -\alpha_t (1 - p_t)^\gamma \log(p_t)$$

其中 $(1 - p_t)^\gamma$ 项压低"容易分对"样本（多数类的道路像素）的权重，让模型聚焦"难分对"样本（少数类的行人、交通标志）。本项目设 $\gamma=2.0$，并额外为每个类别赋予基于像素频率倒数的权重（用 2·sigmoid 压缩到 0-2 区间），详见 semantic/unet/train.py 中的 CLASS_PIXEL_RATIOS。

数据增强

训练时对每张图随机施加 6 种增强（semantic/unet/dataset.py）：水平翻转、亮度 ±40%、对比度 -40%、高斯模糊半径 0–5、椒盐噪声 0–7%、以及"中心区域裁剪缩放"（针对小目标识别）。可用 python main.py --augment 单独可视化每种增强的效果。

类别定义与配色

本项目将 CARLA 默认的 23 类语义标签归并为 8 类，便于自动驾驶决策使用：

ID	类别	颜色 (R, G, B)	估计像素占比	Focal Loss 权重
0	未标注 (Unlabeled)	(0, 0, 0)	53.998%	1.115
1	交通标志/灯 (Traffic Sign/Lights)	(220, 220, 0)	0.195%	2.000
2	道路 (Roads)	(0, 255, 0)	28.810%	1.214
3	车道线 (Road Lines)	(157, 234, 50)	1.284%	2.000
4	人行道 (Sidewalk)	(244, 35, 232)	5.162%	1.837
5	地面 (Ground)	(107, 142, 35)	4.393%	1.890
6	车辆 (Vehicles)	(0, 0, 255)	6.091%	1.772
7	行人 (Pedestrians)	(220, 20, 60)	0.066%	2.000

完整 CARLA → 本项目类别映射见 semantic/carla_controller/labels.py。

项目结构

src/auto_drive_seg/
    main.py                 推理入口（按 OpenHUTB 规范以 main. 开头，统一派发 6 种模式）
    requirements.txt        依赖清单
    semantic/               推理与训练核心代码
        unet/
            model.py            U-Net 编码-解码结构
            dataset.py          CARLA 数据生成器 + 数据增强
            train.py            训练循环 + Focal Loss + CLASS_PIXEL_RATIOS 常量
            utils.py            推理、可视化、掩码上色
        carla_controller/
            labels.py           CARLA → 8 类语义类别映射与配色
    examples/               示例输入图与运行效果图
    models/                 预训练模型（需自行获取，见安装步骤）

说明：原始项目中 semantic/carla_controller/ 还含有 CARLA 数据采集脚本（依赖 carla 包与运行中的仿真器），与推理无关，本模块未收录。训练数据集需通过 CARLA 仿真器实跑采集，详见原始项目。

参考资料

• 原始项目：hlfshell/rbe549-project-segmentation
• U-Net 论文：Ronneberger O. et al., U-Net: Convolutional Networks for Biomedical Image Segmentation, MICCAI 2015
• Focal Loss 论文：Lin T. et al., Focal Loss for Dense Object Detection, ICCV 2017
• CARLA 模拟器：https://carla.org/
• CARLA 语义分割相机：https://carla.readthedocs.io/en/latest/ref_sensors/#semantic-segmentation-camera
