drone_path_learning

基于 AirSim、Gym 和 Stable-Baselines3 的无人机视觉导航强化学习项目。项目把 AirSim 多旋翼无人机封装为标准 Gym 环境 airsim-env-v0，支持深度图、向量特征和 LGMD 仿生视觉等观测方式，并提供 PPO、SAC、TD3 训练与 PyQt5 可视化评估流程。

目录

项目简介

drone_path_learning 面向无人机自主路径学习与避障导航实验，核心目标是让多旋翼无人机在 AirSim 仿真环境中根据视觉和状态信息学习从起点飞向目标点的控制策略。

项目提供了完整的强化学习实验闭环：

  1. 通过 AirSim 获取深度图、场景图、无人机位姿、速度和目标相对状态。
  2. 将仿真交互封装为 Gym 风格的 reset()、step(action)、observation_space 和 action_space。
  3. 使用 Stable-Baselines3 中的 PPO、SAC 或 TD3 训练策略。
  4. 通过自定义 CNN/MLP 特征提取器处理深度图和状态特征。
  5. 使用 PyQt5 界面实时展示动作、状态、姿态、奖励和轨迹。
  6. 将模型、TensorBoard 日志、配置文件和评估结果统一保存到 logs/。

适合用于：

  • 无人机视觉导航强化学习实验；
  • AirSim 与 Gym 环境封装学习；
  • PPO/SAC/TD3 在连续控制任务上的对比；
  • 深度图、向量特征、LGMD 特征在避障导航中的效果比较；
  • 课程式训练、模型续训和策略评估。

核心特性

  • AirSim 多旋翼仿真：通过 airsim.MultirotorClient 控制无人机起飞、重置、移动、暂停仿真和读取传感器。
  • Gym 环境接口：本地包 gym_env 注册 airsim-env-v0，可直接 gym.make("airsim-env-v0") 创建环境。
  • 多算法支持：训练线程支持 PPO、SAC、TD3。
  • 多观测模式：支持 depth、vector、lgmd 三类感知方式。
  • 多策略网络：支持 mlp、CNN_FC、CNN_GAP、CNN_GAP_BN、CNN_MobileNet、No_CNN。
  • 3D/2D 控制切换：通过 navigation_3d 控制动作维度，支持水平速度、垂直速度和偏航角速度控制。
  • 课程式配置：提供多个 NH_center 阶段配置，逐步调整目标距离、初始朝向和目标方向范围。
  • 训练可视化：PyQt5 UI 展示动作、状态、姿态、奖励曲线和飞行轨迹。
  • 评估结果落盘：保存轨迹、动作、状态、观测和汇总指标，便于后续分析。
  • WandB 可选集成：配置 use_wandb=True 后可同步 TensorBoard 与训练代码。

运行效果展示

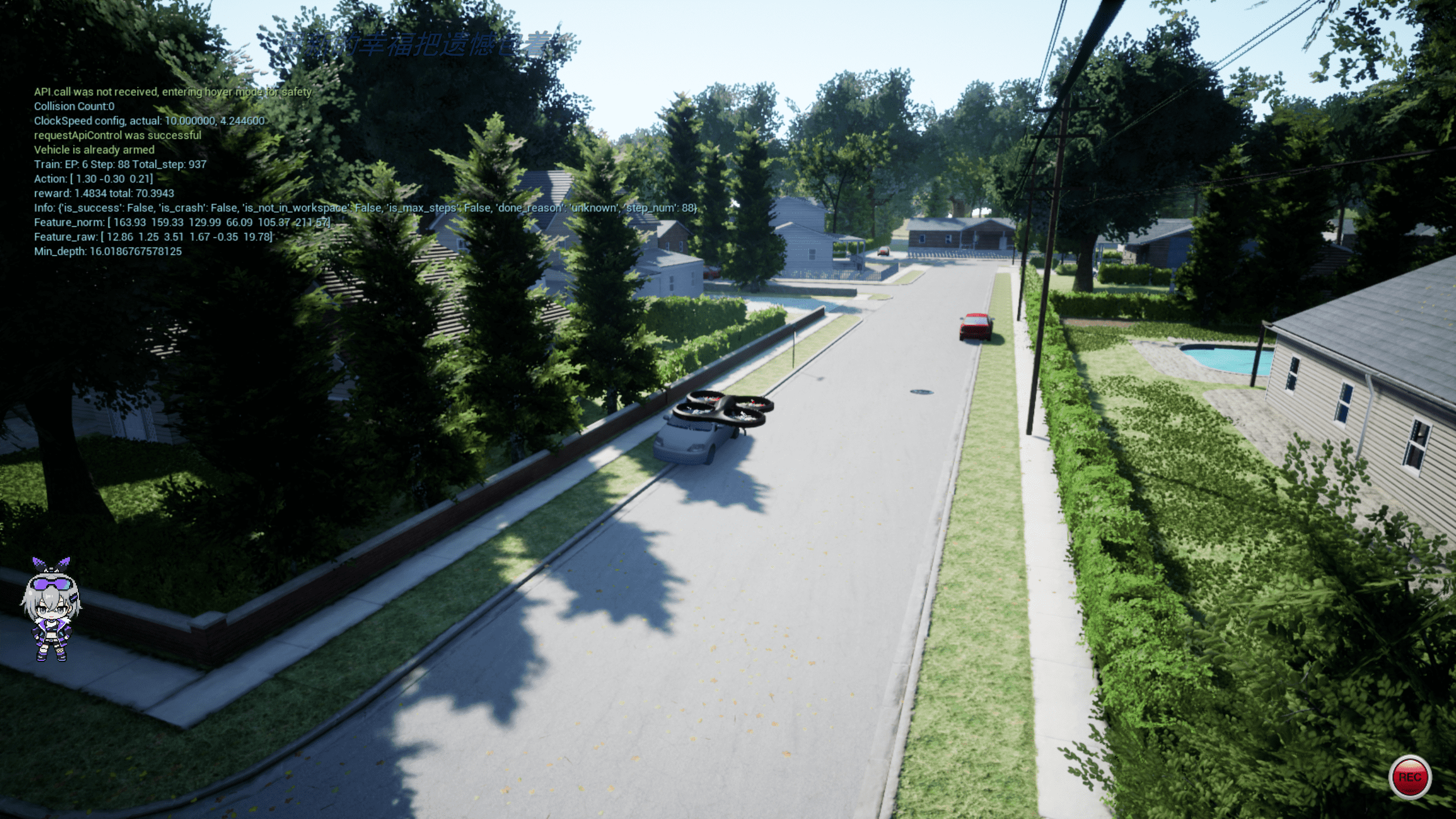

训练可视化界面

训练可视化界面

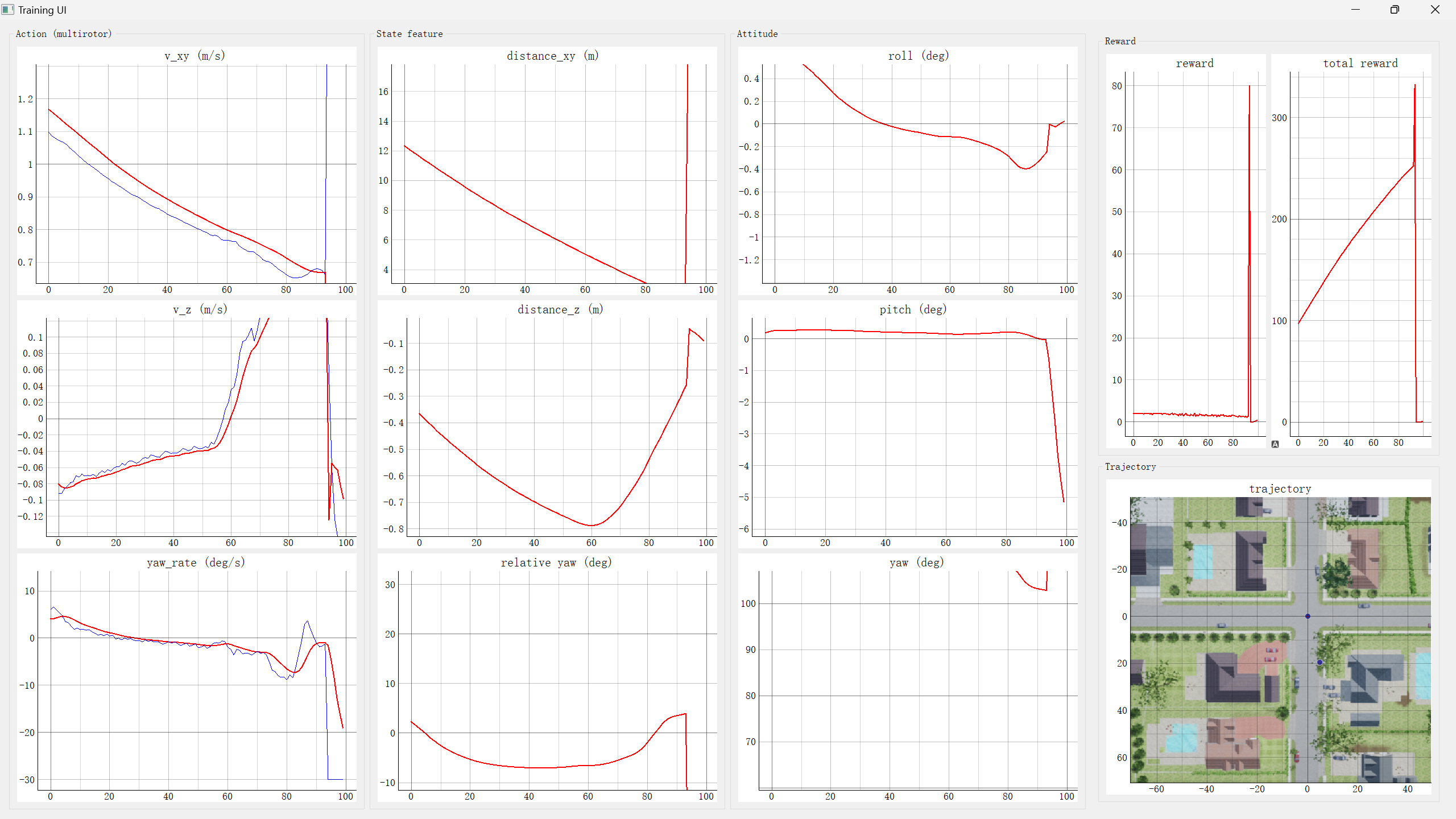

评估可视化界面

评估可视化界面

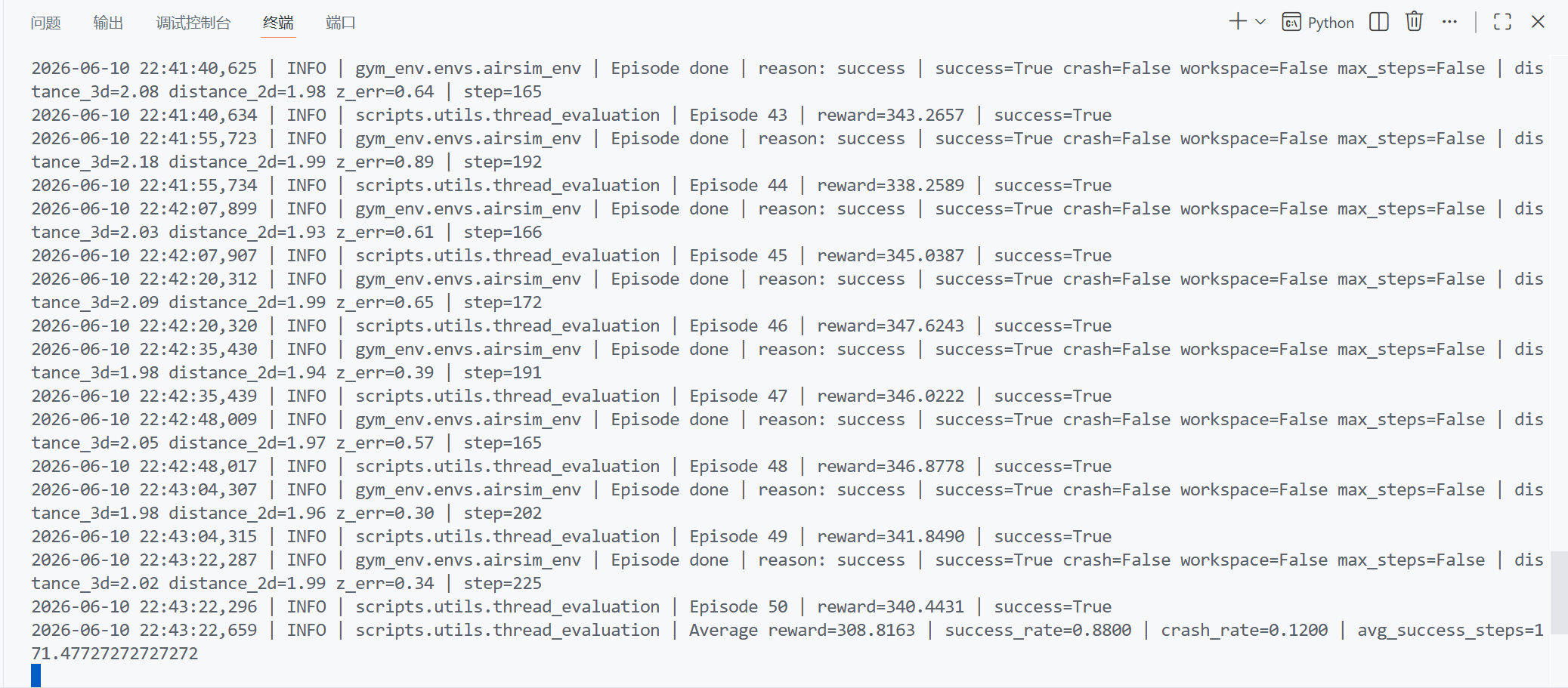

评估结果展示

评估结果展示

项目结构

src/drone_path_learning/
├── README.md
├── requirements.txt
├── main.py
├── configs/
│   ├── config_NH_center_Multirotor_3D.ini
│   ├── config_NH_center_Multirotor_Phase1_Fixed10m.ini
│   ├── config_NH_center_Multirotor_Phase2_Fixed20m.ini
│   ├── config_NH_center_Multirotor_Phase3A_Yaw90_20m.ini
│   ├── config_NH_center_Multirotor_Phase3B_Yaw90_Goal90_20m.ini
│   ├── config_NH_center_Multirotor_Phase3C_Yaw90_Goal180_20m.ini
│   └── config_NH_center_Multirotor_Phase3D_Yaw180_Goal180_20m.ini
├── gym_env/
│   ├── setup.py
│   └── gym_env/
│       ├── __init__.py
│       └── envs/
│           ├── airsim_env.py
│           └── dynamics/
│               └── multirotor_airsim.py
├── resources/
│   └── env_maps/
│       └── NH_center.png
├── scripts/
│   ├── train.py
│   ├── evaluation.py
│   ├── start_train_with_plot.py
│   ├── start_evaluate_with_plot.py
│   └── utils/
│       ├── custom_policy_sb3.py
│       ├── thread_train.py
│       ├── thread_evaluation.py
│       └── ui_train.py
└── tools/
    ├── map_generation/
    │   └── map_generation.py
    └── test/
        ├── env_test.py
        └── torch_gpu_cpu_test.py

关键文件说明：

文件 作用
main.py 统一启动入口，支持训练、评估、Torch/CUDA 检查和环境测试
gym_env/gym_env/init.py 注册 Gym 环境 airsim-env-v0
gym_env/gym_env/envs/airsim_env.py AirSim Gym 环境主体，定义观测、奖励、终止条件和 PyQt 信号
gym_env/gym_env/envs/dynamics/multirotor_airsim.py 多旋翼动力学与 AirSim 控制接口
scripts/utils/thread_train.py 配置化训练线程，创建 SB3 模型并保存日志和模型
scripts/utils/thread_evaluation.py 评估线程，加载模型并保存评估轨迹与指标
scripts/utils/custom_policy_sb3.py 自定义 CNN/MLP 特征提取器
scripts/utils/ui_train.py PyQt5 可视化界面

技术架构

项目整体可以分为五层：

层级 核心功能 对应代码
仿真层 AirSim 场景、无人机、深度相机、碰撞信息和仿真暂停/恢复 multirotor_airsim.py
环境层 Gym 接口、观测构造、奖励计算、终止判断、工作空间约束 airsim_env.py
算法层 PPO/SAC/TD3 初始化、超参数读取、模型训练、断点续训 thread_train.py
网络层 CNN、MobileNet、No-CNN 和 MLP 特征提取 custom_policy_sb3.py
展示与分析层 PyQt5 训练 UI、评估 UI、TensorBoard、WandB、.npy 结果保存 ui_train.py、thread_evaluation.py

训练交互流程：

AirSim 场景
  ↓ 深度图 / 状态 / 碰撞信息
AirsimGymEnv.get_obs()
  ↓ depth / vector / lgmd 观测
Stable-Baselines3 策略网络
  ↓ action: 速度与偏航控制
MultirotorDynamicsAirsim.set_action()
  ↓ moveByVelocityAsync / moveByVelocityZAsync
AirSim 执行动作并返回新状态
  ↓
奖励计算、终止判断、日志和 UI 更新

环境准备

1. 前置条件

  • Windows 或 Linux；
  • Python 环境；
  • AirSim 可运行，并已准备包含多旋翼无人机的仿真场景；
  • 支持 CUDA 的 NVIDIA GPU 可显著提升训练速度，但不是必需；
  • 如果使用可视化界面，需要本机图形界面支持 PyQt5 窗口显示。

项目依赖文件位于：

requirements.txt

主要依赖包括：

  • airsim==1.6.0
  • gym==0.17.3
  • stable-baselines3
  • torch==2.0.0+cu118
  • torchvision==0.15.0+cu118
  • opencv-contrib-python
  • pyqt5
  • pyqtgraph
  • wandb
  • tensorboard

2. 安装 Python 依赖

cd src/drone_path_learning
pip install -r requirements.txt

3. 安装本地 Gym 环境包

cd src/drone_path_learning
pip install -e gym_env

安装后，gym_env 会注册：

gym.make("airsim-env-v0")

4. 启动 AirSim

运行训练或测试前，需要先启动 AirSim 仿真器，并确保：

  • AirSim 可以正常连接；
  • 多旋翼无人机可用；
  • 相机名称为代码中使用的 "0"；
  • 深度图接口 airsim.ImageType.DepthVis 可以返回有效图像；
  • 当前场景与配置中的 env_name 相匹配，例如 NH_center。

快速开始

方式一：使用统一入口

cd src/drone_path_learning
python main.py

不传参数时，程序会显示交互菜单：

编号 模式 说明
1 train 启动带 PyQt5 UI 的训练
2 eval 启动带 PyQt5 UI 的评估
3 torch_check 检查 PyTorch / CUDA
4 env_test 执行 AirSim 环境快速步进测试

也可以直接指定模式：

python main.py train -- --config configs/config_NH_center_Multirotor_3D.ini
python main.py env_test -- --config configs/config_NH_center_Multirotor_3D.ini
python main.py torch_check

说明：main.py 会把 -- 后面的参数透传给目标脚本。

方式二：直接启动训练可视化

cd src/drone_path_learning
python scripts/start_train_with_plot.py --config configs/config_NH_center_Multirotor_3D.ini

如果不指定 --config，默认使用：

configs/config_NH_center_Multirotor_Phase3D_Yaw180_Goal180_20m.ini

方式三：直接启动命令行训练

cd src/drone_path_learning
python scripts/utils/thread_train.py --config config_NH_center_Multirotor_3D

--config 既可以传 configs/ 下不带 .ini 后缀的配置名，也可以传显式 .ini 路径。

训练流程

训练入口推荐使用：

scripts/start_train_with_plot.py

内部核心训练逻辑位于：

scripts/utils/thread_train.py

训练过程如下：

  1. 读取 .ini 配置文件。
  2. 创建 gym.make("airsim-env-v0") 环境。
  3. 调用 env.set_config(cfg) 设置场景、动力学、观测方式、奖励方式和动作空间。
  4. 根据 policy_name 选择 MlpPolicy 或 CnnPolicy。
  5. 根据 algo 创建 PPO、SAC 或 TD3 模型。
  6. 如果配置了 resume_model_path，加载已有模型继续训练。
  7. 创建日志目录、模型目录、配置备份目录和数据目录。
  8. 使用 CheckpointCallback 定期保存 checkpoint。
  9. 训练结束后保存最终模型 model_sb3.zip。

常用训练命令：

python scripts/start_train_with_plot.py --config configs/config_NH_center_Multirotor_3D.ini
python scripts/start_train_with_plot.py --config configs/config_NH_center_Multirotor_Phase1_Fixed10m.ini
python scripts/start_train_with_plot.py --config configs/config_NH_center_Multirotor_Phase3D_Yaw180_Goal180_20m.ini

当前提供的课程式配置：

配置文件 训练意图
config_NH_center_Multirotor_3D.ini 基础 3D 导航配置，使用深度图和 CNN
config_NH_center_Multirotor_Phase1_Fixed10m.ini 固定 10m 目标距离，适合初期收敛
config_NH_center_Multirotor_Phase2_Fixed20m.ini 固定 20m 目标距离，提高任务距离
config_NH_center_Multirotor_Phase3A_Yaw90_20m.ini 扩展初始偏航角范围
config_NH_center_Multirotor_Phase3B_Yaw90_Goal90_20m.ini 同时扩展初始朝向与目标方向
config_NH_center_Multirotor_Phase3C_Yaw90_Goal180_20m.ini 继续扩大目标方向范围
config_NH_center_Multirotor_Phase3D_Yaw180_Goal180_20m.ini 更完整的随机朝向/目标方向训练配置

评估流程

评估入口推荐使用：

scripts/start_evaluate_with_plot.py

示例：

cd src/drone_path_learning
python scripts/start_evaluate_with_plot.py --eval-path logs/NH_center/<your_run_dir> --eval-eps 50

可选参数：

参数 默认值 说明
--eval-path 示例训练目录 训练产物目录，内部应包含 config/ 和 models/
--config <eval-path>/config/config.ini 指定评估配置
--model-file <eval-path>/models/model_sb3.zip 指定模型文件
--eval-eps 50 评估回合数
--eval-env 不覆盖 覆盖配置中的 env_name
--eval-dynamics 不覆盖 覆盖配置中的 dynamic_name

命令行评估：

python scripts/evaluation.py --mode single --eval-path logs/NH_center/<your_run_dir> --eval-eps 50

批量评估：

python scripts/evaluation.py --mode multi --eval-logs-path logs/NH_center --eval-logs-name NH_center --eval-env NH_center --eval-dynamics Multirotor

评估会保存：

<eval-path>/eval_<eval_eps>_<env_name>_<dynamic_name>/
├── traj_eval.npy
├── action_eval.npy
├── state_eval.npy
├── obs_eval.npy
└── results.npy

results.npy 包含：

[平均奖励, 成功率, 碰撞率, 成功回合平均步数]

配置文件说明

配置文件采用 .ini 格式，核心分区包括：

[options]

参数 示例 说明
env_name NH_center 环境名称，目前代码支持 NH_center、NH_tree、City、City_400、Tree_200、SimpleAvoid、Forest、Trees
dynamic_name Multirotor 动力学类型，清理后的代码仅支持 Multirotor
navigation_3d True 是否启用 3D 动作空间
using_velocity_state True 状态特征中是否包含速度信息
perception depth / vector / lgmd 观测模式
algo PPO / SAC / TD3 强化学习算法
policy_name CNN_FC / mlp 策略网络类型
net_arch [256, 128] Actor/Critic 或 MLP 网络结构
activation_function relu / tanh 激活函数
cnn_feature_num 64 CNN 或视觉分支输出特征数
keyboard_debug False 是否开启键盘步进调试
generate_q_map False 是否生成 Q 值地图，主要用于 TD3/SAC
use_wandb False 是否启用 WandB
total_timesteps 250000 训练总步数
resume_model_path 空或模型路径 续训模型路径
reset_num_timesteps True 续训时是否重置 SB3 时间步
checkpoint_freq 10000 checkpoint 保存间隔

[environment]

参数 示例 说明
max_depth_meters 15 深度图裁剪最大距离
screen_height / screen_width 48 / 64 输入图像尺寸
reward_type reward_distance_based 奖励函数类型
crash_distance 1.0 深度碰撞阈值
depth_collision_percentile 5 使用深度图低分位估计障碍距离
depth_collision_roi_top_ratio 0.65 碰撞检测使用的图像上部 ROI 比例
accept_radius 4 到达目标判定半径
success_check_mode planar_with_altitude 成功判定模式
success_altitude_tolerance 8.0 高度误差容忍度
max_episode_steps 900 单回合最大步数
start_position [0, 0, 5] 可选，覆盖默认起点
start_random_angle 3.14159265359 可选，起始偏航随机范围
goal_distance 20 可选，目标距离
goal_random_angle 3.14159265359 可选，目标方向随机范围

[DRL]

参数 说明
gamma 折扣因子
learning_rate 学习率
n_steps PPO 每轮 rollout 步数
batch_size batch 大小
n_epochs PPO 每轮更新 epoch 数
gae_lambda GAE 参数
ent_coef 熵奖励系数
vf_coef Value loss 系数
clip_range PPO clip 范围
target_kl PPO KL 早停阈值
max_grad_norm 梯度裁剪
buffer_size SAC/TD3 回放缓冲区大小，相关配置中使用
learning_starts SAC/TD3 开始训练前的随机探索步数
train_freq SAC/TD3 训练频率
gradient_steps SAC/TD3 每次训练的梯度步数
action_noise_sigma SAC/TD3 动作噪声强度

[multirotor]

参数 示例 说明
dt 0.1 控制步长
acc_xy_max 2.0 水平速度变化限制
v_xy_max 5 最大水平速度
v_xy_min 0.5 最小水平速度
v_z_max 2.0 最大垂直速度
yaw_rate_max_deg 30.0 最大偏航角速度
action_smoothing_alpha 0.25 动作平滑系数
yaw_rate_change_max_deg 5.0 单步偏航角速度变化限制

观测空间与动作空间

观测空间

环境根据 perception 返回不同观测：

perception 观测形状 说明
depth (screen_height, screen_width, 2) 两通道图像：深度图通道 + 状态特征嵌入通道
vector (1, cnn_feature_num + state_feature_length) 深度图分块特征 + 状态特征
lgmd (1, cnn_feature_num + state_feature_length) LGMD 输出分块特征 + 状态特征

depth 模式处理逻辑：

  1. 读取 AirSim 深度图。
  2. resize 到配置中的 screen_width x screen_height。
  3. 将深度限制在 max_depth_meters 内。
  4. 归一化并反转，使近处障碍更醒目。
  5. 将状态特征写入第二通道左上角。

vector 模式处理逻辑：

  1. 读取深度图。
  2. 将图像划分为 5 个水平区域。
  3. 每个区域取最大激活值，形成 5 维视觉特征。
  4. 拼接无人机状态特征。

状态特征由 MultirotorDynamicsAirsim._get_state_feature() 生成，通常包含：

  • 到目标点的水平距离；
  • 当前高度相对目标高度的误差；
  • 指向目标的相对偏航角；
  • 水平速度；
  • 垂直速度；
  • 偏航角速度。

如果 navigation_3d=False 或 using_velocity_state=False，状态特征维度会相应减少。

动作空间

动作空间由 multirotor_airsim.py 定义。

3D 导航时：

动作索引 含义 范围
0 水平速度 v_xy [v_xy_min, v_xy_max]
1 垂直速度 v_z [-v_z_max, v_z_max]
2 偏航角速度 yaw_rate [-yaw_rate_max_rad, yaw_rate_max_rad]

2D 导航时：

动作索引 含义 范围
0 水平速度 v_xy [v_xy_min, v_xy_max]
1 偏航角速度 yaw_rate [-yaw_rate_max_rad, yaw_rate_max_rad]

动作在执行前会经过：

  • 范围裁剪；
  • 指数平滑；
  • 水平加速度限制；
  • 偏航角速度变化率限制；
  • AirSim moveByVelocityAsync 或 moveByVelocityZAsync 控制。

奖励与终止条件

默认推荐奖励类型为：

reward_type = reward_distance_based

默认奖励函数 compute_reward() 综合考虑：

  • 向目标点靠近的距离增量奖励；
  • 朝向目标方向的额外奖励；
  • 偏航角速度惩罚；
  • 垂直速度和高度误差惩罚；
  • 相对目标方向偏差惩罚；
  • 障碍物距离过近惩罚；
  • 成功到达奖励；
  • 碰撞、飞出工作空间、超时惩罚。

其他奖励函数：

奖励类型 对应方法 说明
reward_distance_based / reward_default compute_reward 当前默认距离进展奖励
reward_with_action compute_reward_with_action 更强调动作代价
reward_new compute_reward_multirotor_new 旧版多旋翼奖励
reward_lqr compute_reward_lqr LQR 风格状态/动作二次惩罚
reward_final compute_reward_final 综合距离、姿态、障碍和动作代价

回合终止条件：

条件 说明 info 字段
到达目标 满足 accept_radius 和高度容忍度 is_success=True
碰撞 AirSim 物理碰撞或深度估计障碍距离小于 crash_distance is_crash=True
飞出工作空间 超出当前环境设定的 x/y/z 范围 is_not_in_workspace=True
超过最大步数 step_num >= max_episode_steps is_max_steps=True

info["done_reason"] 会返回：

success / collision / out_of_workspace / max_steps

训练产物

每次训练默认输出到：

src/drone_path_learning/logs/<env_name>/<timestamp>_<dynamic_name>_<policy_name>_<algo>/

目录示例：

logs/NH_center/2026_05_31_18_25_Multirotor_mlp_PPO/
├── tb_logs/
├── models/
│   ├── model_sb3.zip
│   ├── model_sb3_ckpt_10000_steps.zip
│   └── ...
├── config/
│   └── config.ini
└── data/

各目录含义：

目录 说明
tb_logs/ TensorBoard 日志
models/ 最终模型和 checkpoint
config/ 本次训练使用的配置备份
data/ Q 值地图等额外数据

查看 TensorBoard：

cd src/drone_path_learning
tensorboard --logdir logs

测试工具

PyTorch / CUDA 检查

cd src/drone_path_learning
python tools/test/torch_gpu_cpu_test.py

该脚本会输出：

  • PyTorch 版本；
  • PyTorch 编译使用的 CUDA 版本；
  • 当前 CUDA 是否可用；
  • GPU 名称；
  • cuDNN 是否可用。

AirSim 环境快速测试

cd src/drone_path_learning
python tools/test/env_test.py --config configs/config_NH_center_Multirotor_3D.ini

该脚本会：

  1. 创建 airsim-env-v0；
  2. 加载配置；
  3. 重置 AirSim 环境；
  4. 使用固定动作执行 50 步；
  5. 输出平均 FPS；
  6. 结束时调用 env.close() 释放 AirSim 控制。

常见问题

1. gym.make("airsim-env-v0") 找不到环境

可能原因：本地 gym_env 没有安装。

解决方法：

cd src/drone_path_learning
pip install -e gym_env

2. AirSim 连接失败

可能原因：

  • AirSim 仿真器没有启动；
  • AirSim RPC 端口不可用；
  • 当前环境不是多旋翼配置；
  • Python 环境中的 airsim 包版本不兼容。

处理建议：

  • 先手动打开 AirSim 场景；
  • 确认无人机可以正常起飞；
  • 再运行 tools/test/env_test.py。

3. 深度图读取失败或一直重试

代码会在 responses[0].width == 0 时持续重试。常见原因是相机名称或 AirSim settings 不匹配。

检查点：

  • 相机名称是否为 "0"；
  • AirSim 是否启用深度相机；
  • 场景是否已完全加载；
  • 仿真窗口是否处于可交互状态。

4. 训练 UI 无法打开

可能原因：

  • 当前运行环境没有图形界面；
  • PyQt5 安装失败；
  • 远程服务器未配置 X11/桌面转发。

可先使用命令行训练入口：

python scripts/utils/thread_train.py --config config_NH_center_Multirotor_3D

5. GPU 不可用

先运行：

python tools/test/torch_gpu_cpu_test.py

如果 CUDA 不可用，训练会退回 CPU，速度会明显变慢。检查 NVIDIA 驱动、CUDA 运行时和 PyTorch CUDA 版本是否匹配。

6. 模型评估时找不到配置或模型

评估默认查找：

<eval-path>/config/config.ini
<eval-path>/models/model_sb3.zip

如果文件名不同，显式指定：

python scripts/start_evaluate_with_plot.py ^
  --eval-path logs/NH_center/<your_run_dir> ^
  --config logs/NH_center/<your_run_dir>/config/config.ini ^
  --model-file logs/NH_center/<your_run_dir>/models/model_sb3.zip

7. 续训没有生效

检查配置：

resume_model_path = logs\NH_center\<run>\models\model_sb3.zip
reset_num_timesteps = False

如果 resume_model_path 为空，训练会从头初始化模型。

扩展方向

  1. 更多 AirSim 场景
  2. 增加城市、森林、室内、窄通道等任务；
  3. 为不同场景补充地图截图和起终点示意图；

  4. 将 resources/env_maps/ 中的地图与评估轨迹自动叠加。

  5. 更完整的课程学习

  6. 按目标距离、随机朝向、障碍密度、高度变化逐级训练；
  7. 自动从上一阶段最优模型续训下一阶段；

  8. 记录每阶段成功率、碰撞率和平均步数。

  9. 更多感知模型

  10. 对比深度图 CNN、向量特征、LGMD、光流、语义分割特征；
  11. 引入轻量化视觉 backbone；

  12. 加入注意力机制分析避障决策区域。

  13. 强化学习算法对比

  14. 系统比较 PPO、SAC、TD3 的收敛速度、稳定性和安全性；
  15. 增加 HER、BC、离线 RL 或模仿学习；

  16. 添加安全约束或代价函数用于 Safe RL。

  17. 评估与可视化增强

  18. 自动生成成功/失败轨迹图；
  19. 绘制深度最小距离、偏航误差、动作平滑度曲线；
  20. 将评估结果导出为表格和报告。

参考入口
