carla_2d_deeprl

基于 CARLA 模拟器的极简 2D 深度强化学习自动驾驶环境。

📑 目录

项目简介
核心功能
使用方法
架构总览
观测空间
动作空间
奖励函数
配置系统
改进对比
依赖
参考

项目简介

carla_2d_deeprl 是一个基于 CARLA 模拟器实现的轻量级 2D 强化学习自动驾驶环境，提供类 Gym 接口、语义分割俯视图观测和可配置的奖励函数，适合快速验证 DQN 等深度强化学习算法。环境支持基于俯视视角的2D观测（RGB图像或简化语义分割图像），并设计了以车道中心为目标的奖励函数：智能体行驶在车道中心时获得正奖励，偏离车道中心则根据距离获得负奖励。该环境虽未完全兼容OpenAI Gym标准，但遵循Gym式接口设计，可直接用于测试各类基础强化学习算法。

核心功能

2D观测输入：支持RGB图像或简化语义分割的俯视视角观测，可自定义观测画面的宽高尺寸。
可配置仿真场景：支持切换不同天气效果，兼容多种城市场景地图。
训练优化模式：提供无渲染模式，大幅提升训练效率，减少不必要的性能开销。
调试辅助功能：内置调试模式，便于快速验证环境逻辑与算法效果。
训练加速特性：提供Fast Mode，专为强化学习训练优化，减少仿真器冗余计算。

使用方法

1. 环境搭建

# 克隆仓库
git clone https://github.com/mt960/nn.git
cd nn/src/carla_2d_deeprl

# 创建虚拟环境
python -m venv venv
# Windows
venv\Scripts\activate
# Linux/Mac
source venv/bin/activate

# 安装依赖
pip install -r requirements.txt

2. 启动 CARLA

下载 CARLA 0.9.16 并启动：

# Windows
CarlaUE4.exe

# Linux
./CarlaUE4.sh

3. 运行演示

# 快速测试环境（直行 5 个 episode）
python run.py

# 运行预训练模型演示
python main.py demo

# 训练新模型
python main.py train

# 运行自动化测试
python main.py test

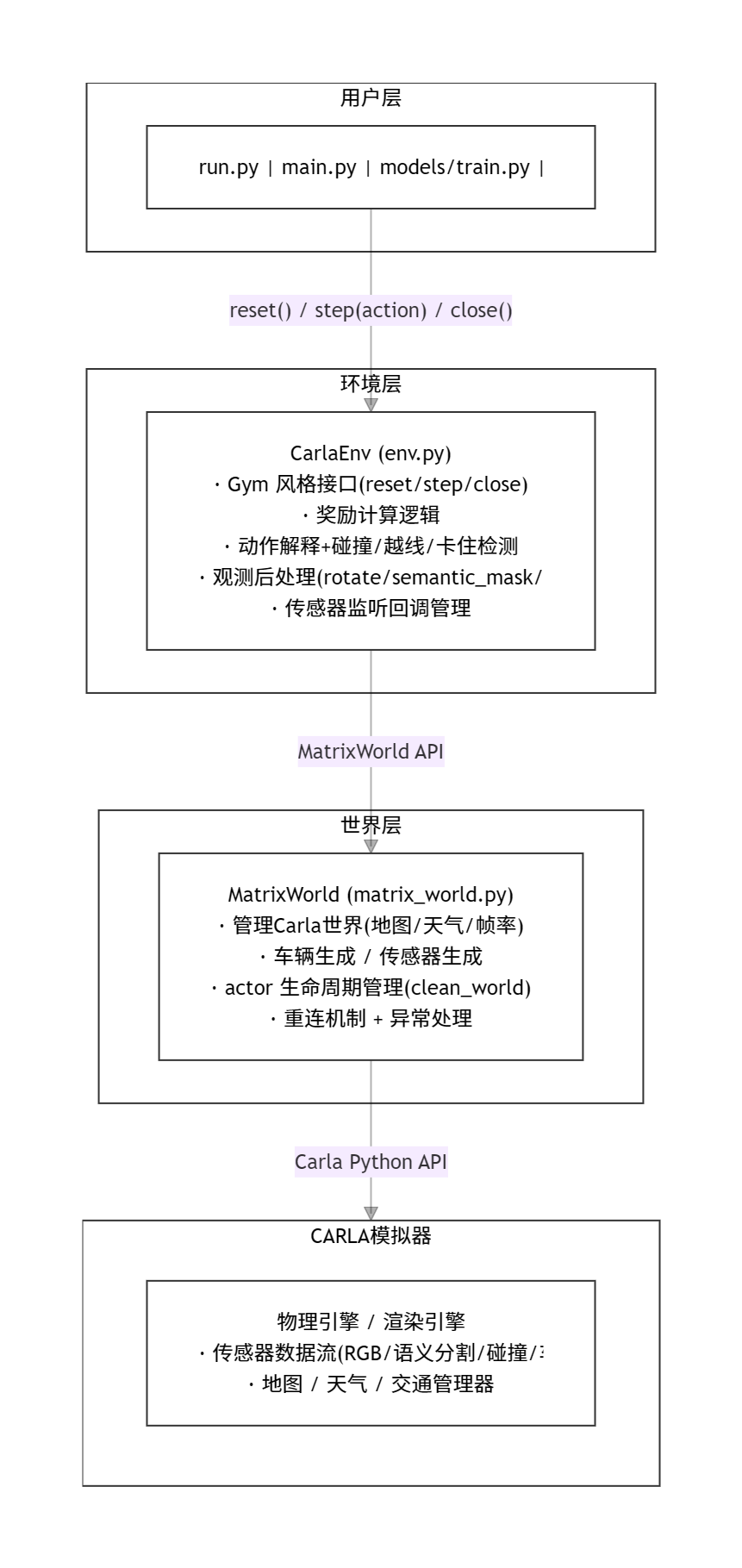

架构总览

三层分离设计：

层级	文件	职责
用户层	`run.py`, `main.py`, `models/`	调用环境接口，运行算法
环境层	`min_carla_env/env.py`	封装 Gym 接口，计算奖励，处理观测
世界层	`min_carla_env/matrix_world.py`	操作 Carla 模拟器，生成管理 actor

观测空间

环境提供 2D 俯视视角的观测图像，支持两种模式：

语义分割模式（默认，channels=1）

语义分割模式

将 CARLA 的 13 类语义标签映射为 6 类简化标签：

标签值	类别	CARLA 原始标签映射
0	空 (None)	—
1	道路 (Road)	Road(7)
2	车道线 (RoadLine)	RoadLine(6)
3	路灯 (Pole)	Pole(5)
4	其他 (Other)	Building/Fence/Pedestrian/Vegetation/Wall/TrafficSign...
5	车辆 (Vehicle)	Vehicle(10)

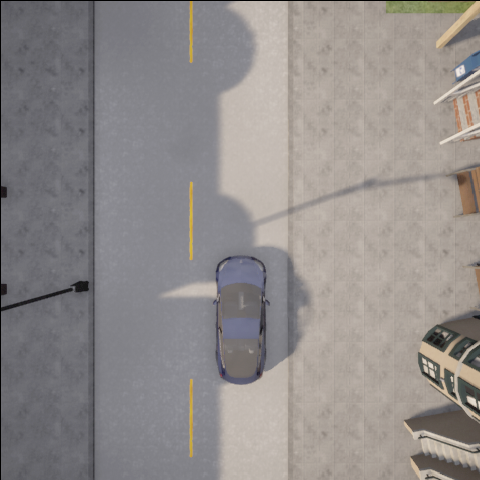

RGB 模式（可选，channels=3）

RGB 模式

原始的 CARLA RGB 相机图像。

参数配置

OBS_CONFIG = {
    "width": 480,      # 宽度（可动态修改）
    "height": 480,     # 高度（可动态修改）
    "channels": 1,     # 通道数：1=语义分割, 3=RGB
}

观测经过 imutils.rotate_bound 旋转，使车辆始终位于画面中央底部，车头朝上。

动作空间

3 个离散动作，每个动作映射为 (throttle, steer) 元组：

动作 ID	名称	含义
0	Coast（直行）	`throttle=0.0, steer=0.0`
1	Turn Left（左转）	`throttle=0.0, steer=-0.5`
2	Turn Right（右转）	`throttle=0.0, steer=0.5`

ACTIONS = {
    0: [0.0,  0.0],    # 直行
    1: [0.0, -0.5],    # 左转
    2: [0.0,  0.5],    # 右转
}

车辆的实际油门/刹车由环境自动控制，根据当前车速 kmh 自动切换：

kmh < 20：throttle=0.3, brake=0.0（加速）
kmh >= 20：throttle=0.0, brake=0.2（减速）

奖励函数

奖励函数由 4 部分组成：

1. 车道中心奖励（核心）

$r_{\text{center}} = \begin{cases} +0.5, & d < 0.5 \ \text{(在车道中心)} \\ -\min(1.0 \cdot e^{d}, 1000), & \text{其他 (偏离车道)} \end{cases}$

其中 $d$ 为车辆当前位置到最近车道中心线的欧几里得距离。

2. 速度奖励

$r_{\text{speed}} = 0.01 \times kmh$

鼓励车辆保持行驶，避免原地不动。

3. 终止事件惩罚

终止条件	惩罚
碰撞 (Collision)	`reward *= 2.0`（奖励放大负值）
压实线 (Solid Lane)	`reward *= 2.0`
上人行道 (Sidewalk)	`reward *= 2.0`
卡住超过 20 步 (Stuck)	`reward -= 100.0`

4. 终止条件

超出最大步数（max_step = 90000）
偏离车道过度（reward < -dist_penalty_clip，即 -1000）
发生碰撞
压实线或上人行道
卡住超过 20 步

完整奖励公式

$r_t = r_{\text{center}} + r_{\text{speed}} + \text{(penalty multipliers)}$

DQN 模型架构

模型定义在 models/dqn.py，基于 PyTorch，结构为 Conv3 → Linear：

Input: (channel, 120, 120)   # channel=1(语义分割) 或 3(RGB)
    │
    ├─ Conv2d(channel→16, kernel=5, stride=2) + BatchNorm2d + ReLU
    │   Output: (16, 58, 58)
    │
    ├─ Conv2d(16→32, kernel=5, stride=2) + BatchNorm2d + ReLU
    │   Output: (32, 27, 27)
    │
    ├─ Conv2d(32→32, kernel=5, stride=2) + BatchNorm2d + ReLU
    │   Output: (32, 12, 12)
    │
    └─ Linear(32×12×12 → 3)   # 3 = 动作数

训练超参数

参数	值
BATCH_SIZE	256
GAMMA（折扣因子）	0.999
EPS_START	0.9
EPS_END	0.05
EPS_DECAY	500
TARGET_UPDATE	10 episode
OPTIM_FREQ	2 step
优化器	RMSprop (lr=5e-3)
回放缓冲区	ReplayMemory (capacity=8192)

配置系统

配置分为 4 个独立模块（config.py），支持独立修改：

OBS_CONFIG — 观测配置

OBS_CONFIG = {
    "width": 480,
    "height": 480,
    "channels": 1,
}

ENV_CONFIG — 环境参数

ENV_CONFIG = {
    "max_step": 90000,
    "target_speed": 20,
    "throttle": 0.3,
    "stuck_max_count": 20,
}

REWARD_CONFIG — 奖励系数

REWARD_CONFIG = {
    "lane_center_reward": 0.5,
    "dist_penalty_scale": 1.0,
    "dist_penalty_clip": 1000.0,
    "collision_penalty_mult": 2.0,
    "stuck_penalty": 100.0,
    "speed_reward_scale": 0.01,
}

RENDER_CONFIG — 渲染/模式开关

RENDER_CONFIG = {
    "render": True,    # 渲染画面
    "fast": False,     # 快速模式
    "debug": False,    # 调试模式
}

CONFIG 字典为向后兼容的聚合配置：{**OBS_CONFIG, **ENV_CONFIG, **RENDER_CONFIG}。

改进对比

与原项目 mcemilg/min-carla-env 相比，本项目做了以下改进：

改进项	原始 min-carla-env	carla_2d_deeprl
配置分离	CONFIG 写在 env.py 中	拆分为 config.py（OBS/ENV/REWARD/RENDER 四部分）
奖励系数	固定系数，不可配置	全部可配置，支持 `reward_config` 参数传入
异常处理	无重连机制	5 次 actor 重试 + Carla 客户端重连
视角优化	初始设定后不跟随	`update_spectator_follow()` 每步实时俯视跟随
连接管理	无连接检查	`reconnect_carla_client()` 重连 + get_server_version 验证
PEP 8	部分文件超 99 字符	flake8 零报错，max-line-length=99
模块主入口	无	main.py
文档	仅 README	MkDocs 文档系统
自动化测试	无	pytest 测试套件

依赖

gym==0.17.1
numpy~=2.4.4
opencv-python~=4.13.0.92
torch~=2.11.0
torchvision~=0.26.0
pillow~=12.2.0
imutils~=0.5.4
tensorboard~=2.11.0
mkdocs~=1.6.0

参考

源码目录 src/carla_2d_deeprl

参考仓库 mcemilg/min-carla-env

License

MIT
