carla_CAM

用于在 Carla 模拟器中使用类激活映射（Class Activation Mapping, CAM）技术测试卷积神经网络（CNN）的应用。该项目旨在提高自动驾驶背景下深度学习模型的透明度。

1. CAM可视化核心原理与数学表达

在我们的项目中可以选择多种CAM算法，比如Grad CAM、Score CAM、Ablation CAM等。为了理解模型是如何产生热力图的，我们以最经典的Grad-CAM为例做解释：

1.1 核心数学公式

Grad-CAM 的目的是计算出图像中哪些区域对网络预测某个特定类别 $c$ （例如“汽车”或“高铁”）的贡献最大。

步骤1：计算特征图权重
假设网络最后一个卷积层输出的特征图为 $A$ ，其中第 $k$ 个通道的特征图记为 $A^k$ 。我们首先求目标类别分数 $y^c$ （Softmax 激活前的值）对特征图 $A^k$ 中每个像素点 $(i, j)$ 的梯度，并进行全局平均池化（Global Average Pooling），得到神经元权重 $\alpha_k^c$ ：
$\alpha_k^c = \frac{1}{Z} \sum_i \sum_j \frac{\partial y^c}{\partial A_{i,j}^k}$

步骤2：生成类激活热力图
将求得的权重 $\alpha_k^c$ 与对应的特征图 $A^k$ 进行线性加权求和，并通过 ReLU 激活函数过滤掉负向影响（我们只关心哪些特征正向促进了该类别的识别）： $L_{Grad-CAM}^c = ReLU \left( \sum_k \alpha_k^c A^k \right)$

这一步你就可以看到生成的冷暖色调热力图。

2. CAM 可视化方法对比

这里我们用两个截然不同的流派来做对比：Grad-CAM vs. Score-CAM
这两种方法代表了 CAM 技术演进中的两个截然不同的流派：基于梯度（Gradient-based）与无梯度（Gradient-free/Perturbation-based）。

对比维度	Grad-CAM (基于梯度)	Score-CAM (无梯度)
核心机制	计算目标类别得分对特征图像素的偏导数，进行全局平均池化（GAP）作为通道权重。	将特征图通道作为掩码（Mask）叠加到原图上，进行多次前向传播，以目标类别的置信度增量作为通道权重。
对梯度的依赖	完全依赖。需要反向传播计算梯度。	零依赖。仅通过前向推理评估特征的重要性。
计算开销	极小。仅需一次前向传播和一次反向传播，速度极快（毫秒级）。	极大。每个特征通道都需要进行一次独立的前向传播计算（在深层网络中可能耗时数秒至数分钟）。
特征映射质量	容易受到“梯度饱和（Gradient Saturation）”和深层网络“梯度破碎（Shattered Gradients）”噪声的影响，热力图可能呈现碎片化。	彻底规避了梯度噪声，生成的激活图通常更加平滑、聚焦且具有更好的视觉连贯性。
模型兼容性	要求模型及其目标层必须是可微的（Differentiable），对某些特殊架构（如缺乏梯度的自定义算子）不兼容。	模型不可知（Model Agnostic）。只要模型能输出分类分数即可，兼容性极高。
适用场景偏好	实时分析、大规模数据集的快速批量验证。	追求极高解释精度的单一样本深度分析，或用于存在不可微操作的复杂网络。

3. 神经网络架构对比

从特征提取的几何约束和拓扑偏置来看，这两种网络代表了深度学习早期“粗放式空间缩减”与现代“深度迭代细化”的根本差异。

对比维度	AlexNet	ResNet
网络深度	浅层 (Shallow)：典型的 8 层结构（5个卷积层 + 3个全连接层）。	超深层 (Deep)： 18 到 152 层甚至更深。
核心拓扑基元	线性堆叠 (Linear Stacking)：标准的前馈逐层传递，无跨层信息交互。	残差连接 (Skip Connections / Shortcut)：引入跨层恒等映射，解决深度剧增带来的梯度消失问题。
初始感受野设计	极端的空间缩减：首层采用巨大的 $11 \times 11$ 卷积核和步长 4，导致极其强烈的局部几何结构提取偏置（对宏观边缘、纹理极敏感）。	温和的特征抽象：首层通常采用 $7 \times 7$ 卷积，随后大量依赖 $3 \times 3$ 微小卷积核的堆叠来逐步扩大感受野。
特征表征特征	低级视觉强绑定：由于层数少且缺乏跨层融合，其高层神经元仍保留大量对特定物理形状（如直线、简单几何体）的直接响应。	高度语义化/各向异性：通过深层残差聚合，浅层的几何基元被高度解构，网络更倾向于表征抽象的拓扑组合和复杂语义。
分类器的结构	尾部使用极其臃肿的（多达 4096 维）的多个全连接层（FC），占据了网络绝大部分参数。	摒弃了大型全连接层，采用全局平均池化（GAP）直接映射到类别输出，参数分布更侧重于卷积层本身。
结构性偏置的影响	在未经训练（Untrained）或面对领域外（OOD）数据时，极易被画面中强烈的宏观线条或边缘“锚定”而产生误判。	具有更强的平移不变性和复杂特征容错率，但也更容易发生过度依赖背景纹理而非目标主体形状的偏置（Texture Bias）。

## 4. 不同解释性方法以及网络结构在场景中的对比
这里我们使用方案一：AlexNet + Grad-CAM 以及 方案二：ResNet + Score-CAM 来进行对比

1. 计算性能与显存开销 (Computational Overhead)

模型架构	CAM 生成耗时	概率计算耗时	性能诊断分析

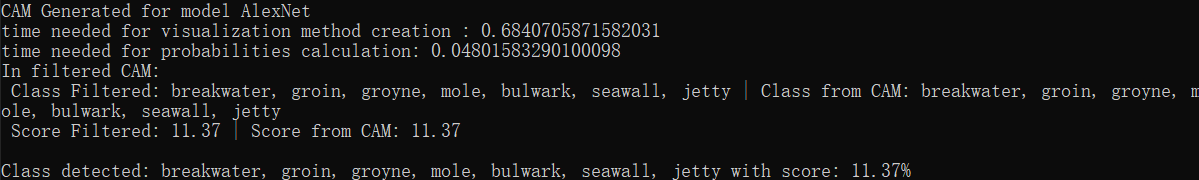

AlexNet	0.684 秒	0.048 秒	正常流畅。参数量较小，梯度回传顺畅，显存占用低。

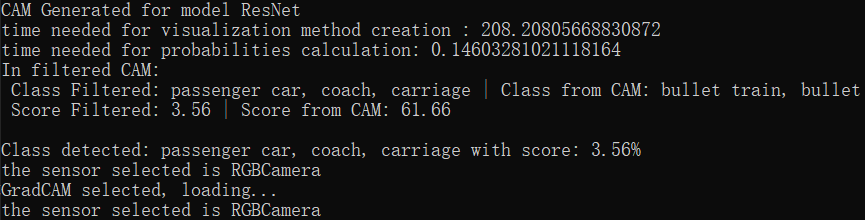

ResNet	208.208 秒	0.146 秒	严重异常。生成时间高达 200 秒以上，表明在构建深层计算图并回传梯度时，系统极有可能遭遇了显存溢出（OOM），导致 PyTorch 强行回退到 CPU 进行内存交换运算。
---
结论：基于梯度的 CAM 方法（如 Grad-CAM）对网络深度高度敏感。在 CARLA 这种本身就极耗显存的 3D 渲染环境中，对深层残差网络（ResNet）进行梯度回传容易引发系统级瓶颈。

2. 预测一致性与特征置信度分布

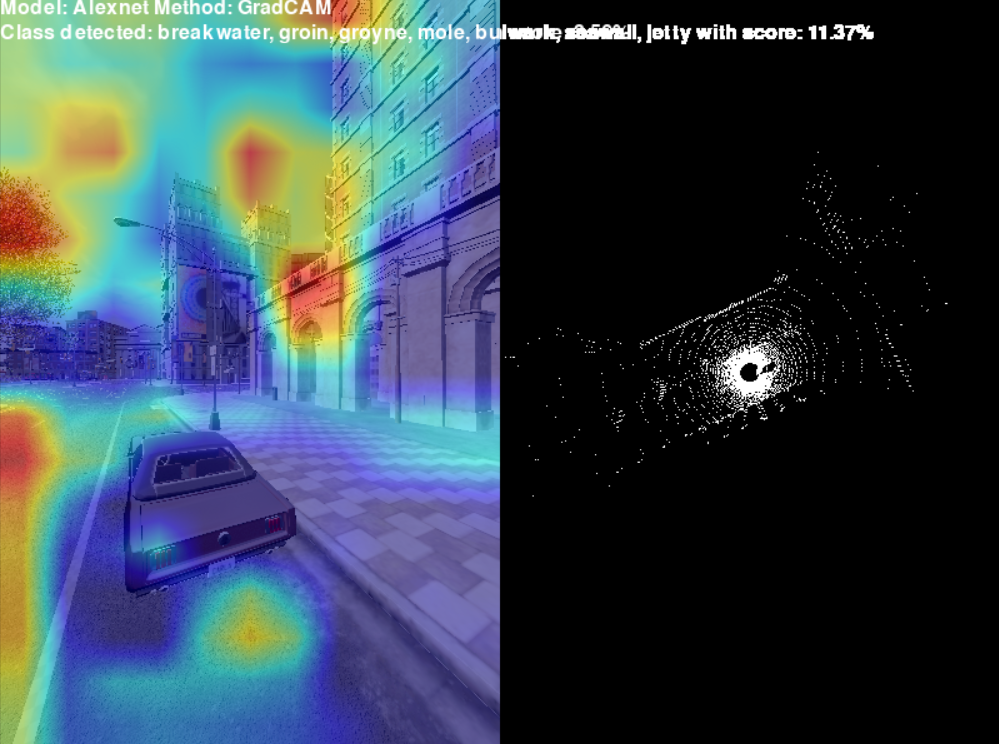

AlexNet（高度发散与弱置信）： * 模型的 Top-1 预测与强制过滤目标（Filtered）一致，均为 breakwater... (防波堤/海堤)，但置信度仅为 11.37%。
这表明面对 OOD (Out-of-Distribution) 的虚拟场景，AlexNet 的 Softmax 输出极其平缓，网络在多个类别间犹豫不决，“防波堤”仅仅是微弱胜出。

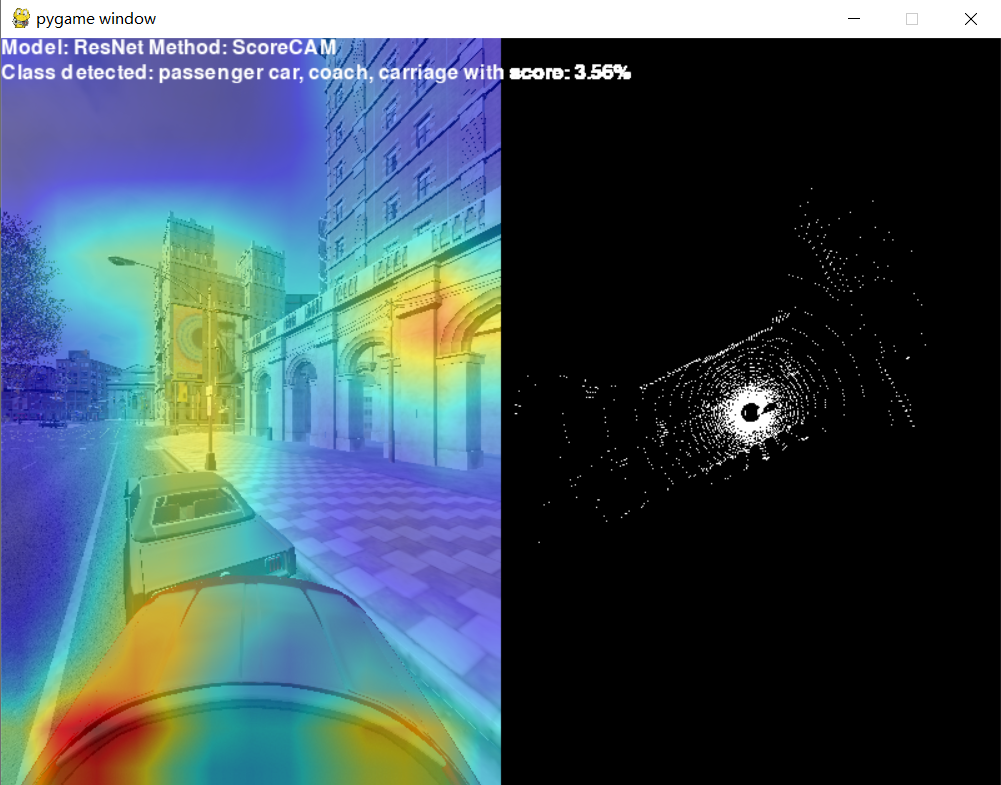

ResNet（高度确信的语义误判）：
模型以 61.66% 的高置信度认为画面是一列 bullet train (高铁)，完全偏离了我们关注的 passenger car（仅剩 3.56% 概率）。
深层网络强制对画面中的局部特征进行了高层次的语义拟合，展现出了极强的“过度自信”。

3. 从“结构性偏置”视角的深度解释

这两个方案直观地展示了不同网络架构在面对虚拟渲染图像时，其归纳偏置（Inductive Bias）的失效方式。

AlexNet 的宏观几何偏置： AlexNet 的浅层特征图通过大尺寸卷积核进行极端的空间缩减，这使得它对强烈的、高对比度的直线边缘极为敏感（类似于灵长类视觉系统早期腹侧通路的 Gabor 边缘响应）。在 CARLA 画面中，笔直的混凝土护栏、马路边缘等几何形态，刚好触发了网络预训练中对“海堤/防波堤”这类长条状宏观拓扑基元的强烈激活。它并未理解“这是一条路”，而是被局部的几何形状约束了。
ResNet 的深度语义与各向异性偏置： 相反，ResNet 通过深层残差连接，特征具有更强的各向异性和高度语义化。它之所以将画面高置信度地判为“高铁”，很可能是因为 CARLA 渲染的连续道路标线、光滑的车身边缘以及特定的透视角度，在深层特征空间中与训练集里“高铁车身+铁轨”的复杂特征组合产生了共振。这也侧面说明，在虚拟数据流中，深层网络更容易被具有强烈结构性的背景纹理（Texture Bias）所欺骗，从而彻底掩盖了真实的目标特征。
