入门

先决条件

  • 虚幻引擎 5.7+： C++插件代码和第三方库应该可以在早期的 UE5 版本上编译，但内置的.uasset文件（UI组件、材质、输入映射）是在5.7版本中序列化的，因此不向下兼容。核心模拟功能在旧版本上仍然可以运行，但仪表盘UI和一些编辑器功能将会缺失。如果确实需要支持旧版本，我们可以考虑提供兼容的资源。
  • Windows 10/11：Linux 还在实验阶段。
  • MuJoCo 3.7+：集成在 third_party/ 目录中（从源代码构建）。
  • C++ 工程: 此插件包含源代码，无法在仅使用蓝图的项目中使用。
  • Visual Studio 2022 (带有 "Game development with C++" 工作负载)。
  • Python 3.11+ (可选，用于外部策略控制)
  • uv：可选，用于 Python 依赖管理

安装

⚠️ 重要提示： 这是一个 C++ 插件。您必须使用 C++ 项目。如果您的项目仅包含蓝图，请在开始之前通过Tools > New C++ Class添加一个空的 C++ 类。

  1. 将插件仓库克隆到你的虚幻引擎项目 Plugins/ 目录中：
    cd "YourProject/Plugins"
git clone https://github.com/URLab-Sim/UnrealRoboticsLab.git
  2. 构建第三方依赖项（一次）。在启动引擎之前，您必须先获取并安装 MuJoCo 所需的依赖项。请打开 PowerShell，然后运行以下命令：
    cd UnrealRoboticsLab/third_party
.\build_all.ps1
    Windows 的预编译二进制文件包含在 third_party/install/（MuJoCo、libzmq、CoACD）中。 (如果您在此处遇到编译器栈溢出错误，请参阅下面的 故障排除 部分。

  3. （不需要）注册该模块： 打开您的主机项目（新建游戏中的Intro To Unreal项目，新建空项目会编译报错）的 .Build.cs 文件（例如，Source/YourProject/YourProject.Build.cs），并将"UnrealRoboticsLab"添加到您的PublicDependencyModuleNames中：

    PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore", "UnrealRoboticsLab" });

  4. （不需要，双击.uproject文件即可提示编译）编译： 右键点击您的.uproject文件，选择Generate Visual Studio project files，然后打开解决方案并在您的集成开发环境中构建您的项目。

  5. 显示资产： 在虚幻内容浏览器中，点击 设置(Settings)（齿轮图标）并勾选 显示插件内容(Show Plugin Content)。此操作是查看用户界面组件和插件资源所必需的。

  6. (可选) C++ 集成： 如果您想在自己的 C++ 代码中直接使用 URLab 类型（例如，#include "MuJoCo/Core/AMjManager.h", 强制转换为 AMjArticulation*），请将 "URLab" 添加到项目的 .Build.cs 文件中：

    PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore", "URLab" });
    如果您仅通过编辑器、蓝图或 ZMQ 使用插件，则无需执行此操作。

  7. （可选）Python 桥接： 配套的 urlab_bridge 软件包提供用于外部控制、强化学习策略部署和 ROS 2 桥接的 Python 中间件。请参阅其 urlab_bridge 文档 以获取设置说明。

    # 已移到 urlab_bridge 仓库
cd UnrealRoboticsLab/urlab_bridge
pip install uv
uv sync

  8. 有关编辑和构建铰链的说明，请参阅 铰链构建器指南 。

导入你的第一个机器人

来自 MJCF XML

  1. 获取机器人 XML（例如，来自 MuJoCo Menagerie ）。
  2. 将 XML 文件（比如：人形机器人RoboJuDo/assets/robots/g1 /g1_29dof_rev_1_0.xml ，肌肉骨骼人解析不完全）拖入虚幻引擎内容浏览器。首次导入时，编辑器会提示安装所需的 Python 包（trimesh、numpy、scipy）——这些包默认已安装在虚幻引擎自带的 Python 环境中，因此无需额外设置。您也可以根据需要选择其他 Python 解释器。
  3. 蓝图会自动生成，其中包含所有关节、实体、执行器和传感器等组件。
  4. 双击打开导入的蓝图类 g1_29dof_rev_1_0，点击+添加按钮将一个组件MjPDController添加到此参与者。

（可选）快速转换（静态网格）

  1. 在关卡中放置静态网格体对象（家具、道具等）。
  2. 给每个参与者添加一个 MjQuickConvertComponent。
  3. 设置为 动态(Dynamic) 表示物理碰撞，设置为 静态(Static) 表示固定碰撞。
  4. 启用 ComplexMeshRequired 非凸形状（使用 CoACD 分解）。

场景设置

  1. 在你的关卡中放置一个 MjManager 参与者（必须每个关卡一个）。
  2. 将导入的机器人蓝图放置在关卡中。

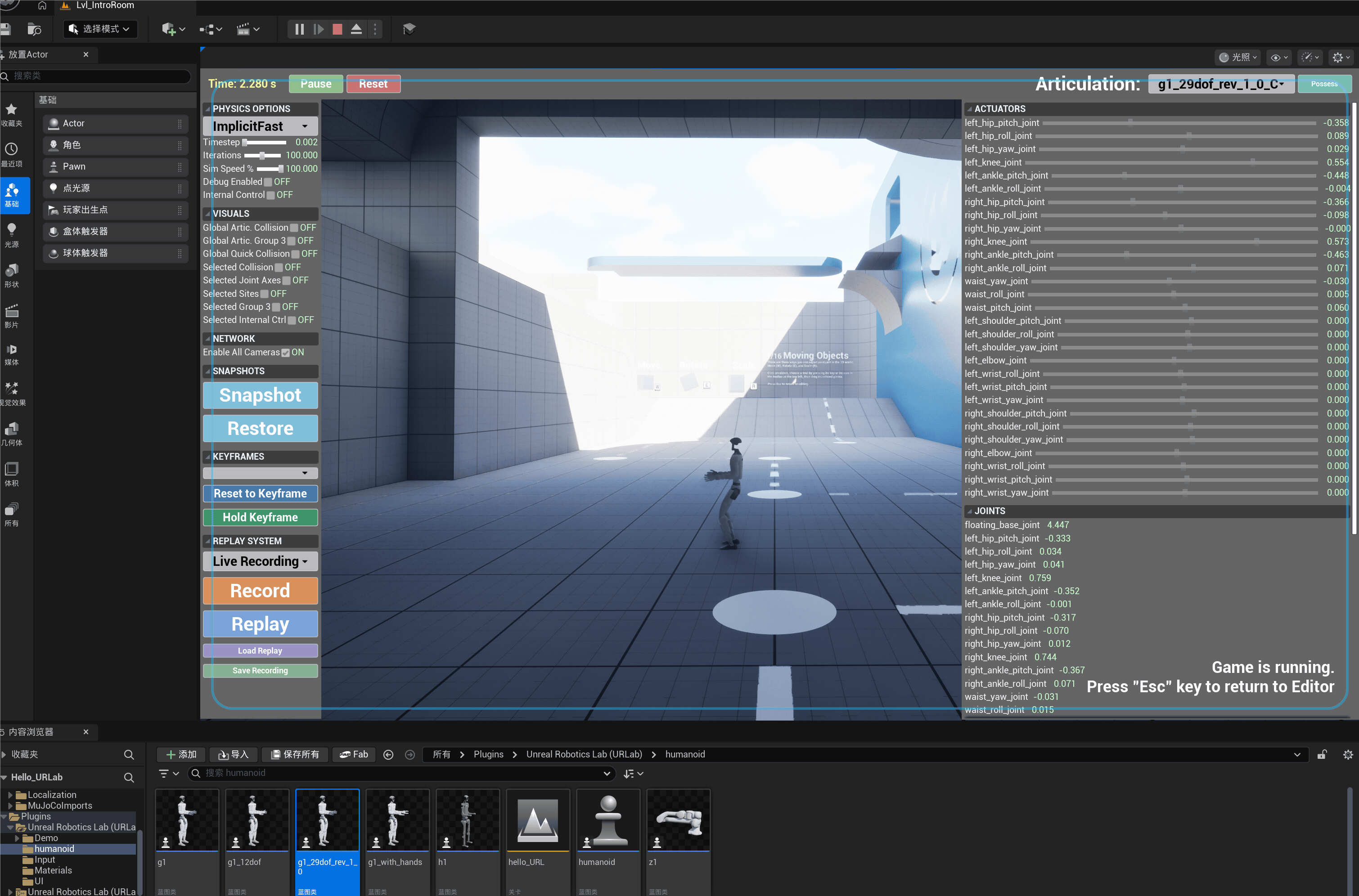

  3. 点击场景的播放（Play）。
  4. MjSimulate 小部件将显示（如果管理器中 bAutoCreateSimulateWidget 已启用）。

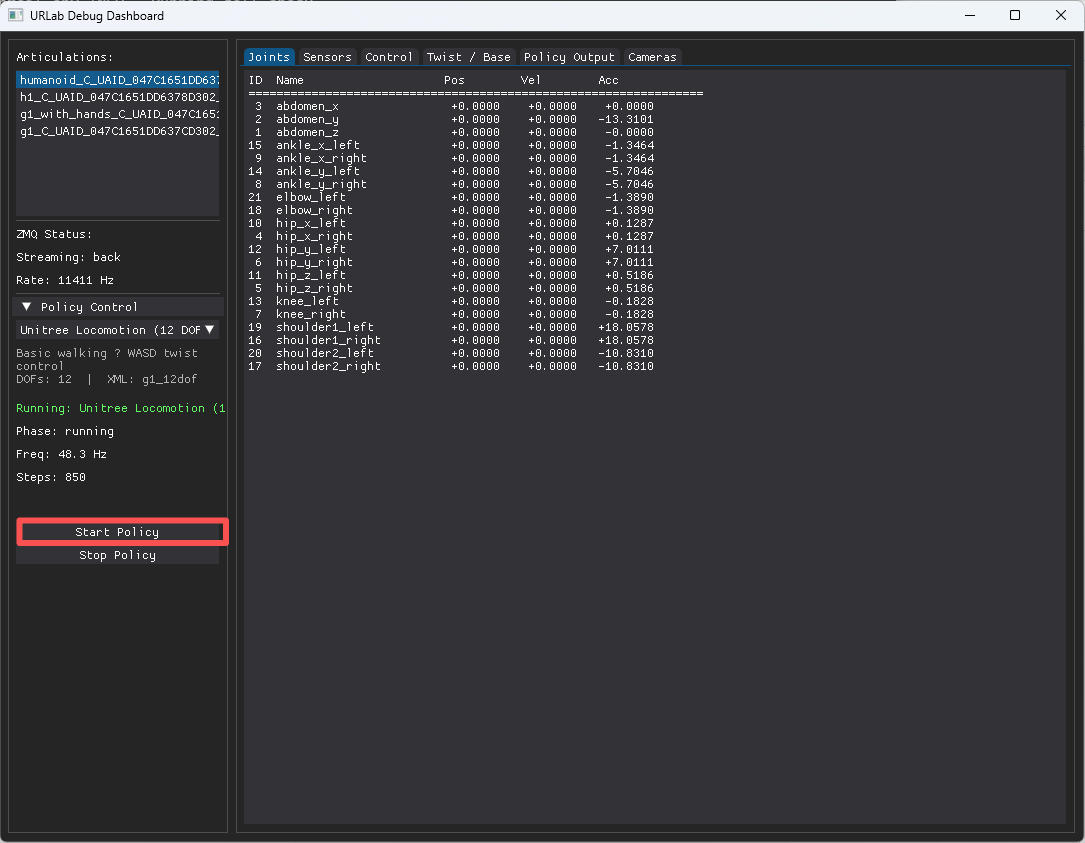

  5. 启动图形用户界面：python src/run.py --ui，铰链（Articulations）中选择导入蓝图g1_29dof_rev_1_0_*，策略控制（Policy Control）选择AMO Locomotion (29 DOF) [PHC]，点击开始策略(Start Policy)；
  6. 在弹出的交互界面中点击Play（物理模拟自动开始）。

如果点击交互界面的Play后，机器人掉落到地面以下，则导入RoboJuDo\assets\robots\g1\g1_12dof.xml可以解决。

控制机器人

从仪表盘

  • 使用 MjSimulate 小部件中的执行器滑块来移动关节。
  • 将控制源设置为 UI（在管理器上或每关节），以使用仪表板滑块而不是 ZMQ。

来自 Python (ZMQ)

  1. cd 进入 urlab_bridge/.
  2. 安装：uv sync (或者 pip install -e .)。或者
    pip install zmq numpy dearpygui
# 安装 RoboJuDo
cd RoboJuDo
pip install torch --index-url https://download.pytorch.org/whl/cpu
pip install -e .
  3. 运行策略：python src/run.py --policy unitree_12dof
  4. 或者使用图形用户界面：python src/run.py --ui
  5. 选择您的铰链（Articulation）和策略（Policy），点击开始（Start Policy）。

从蓝图

// 设置执行器控制值
MyArticulation->SetActuatorControl("left_hip", 0.5f);

// 读取关节状态
float Angle = MyArticulation->GetJointAngle("left_knee");

// 读取传感器数据
float Touch = MyArticulation->GetSensorScalar("foot_contact");
TArray<float> Force = MyArticulation->GetSensorReading("wrist_force");

所有的功能都是可调用的蓝图BlueprintCallable.

调式可视化

有关完整的 PIE 叠加层（接触力、碰撞线框、关节轴、约束岛、实例/语义分割和肌肉/肌腱管）以及驱动它们的快捷键，请参阅 调试可视化指南。

请参阅 快捷键 了解键盘快捷键。

后续步骤

故障排除

构建错误：MSVC 栈溢出（错误代码：0xC00000FD）

如果 build_all.ps1 脚本因错误代码 -1073741571 而失败，这表明您的编译器在处理 MuJoCo 复杂的传感器模板时已耗尽了内部内存。

  • 解决方法： 将 Visual Studio 更新至最新版本（VS 2022 (17.10+) 或以上版本）或 VS 2025（这是 MuJoCo CI 的参考版本）。
  • 应变方法： 通过运行以下命令强制设置更大的栈大小：cmake -B build ... -DCMAKE_CXX_FLAGS="/F10000000"
  • 相关Issues：github的Issue ，报错信息：

error MSB6006: “CL.exe”已退出，代码为 -1073741571。 [D:\work\donghaiwang\UnrealRoboticsLab\third_party\MuJoCo\src\build\plugin\sensor\sensor.vcxproj]
未解决，暂时使用下载的发行版发到UnrealRoboticsLab\third_party\install\MuJoCo目录下

UI：“模拟”仪表盘未显示

UI 与上下文相关，需要满足特定条件：

  • 确保关卡中存在 MjManager 参与者。
  • 在 MjManager 设置中，确认 bAutoCreateSimulateWidget 已启用。
  • 确保您已按照安装指南中的 "显示资产(Show Assets)" 步骤操作，以使引擎能够访问 UI 小部件。

旧版UE：内容资源无法加载

捆绑的 .uasset 文件（UI 组件、材质、输入映射）是用 UE 5.7 保存的，无法在早期版本中加载。C++ 插件代码可以编译，核心仿真也能运行，但仪表盘 UI 和一些编辑器功能会缺失。

我们强烈建议您升级到 UE 5.7，因为这是我们唯一测试和支持的版本。如果无法升级，并且您同时安装了 UE 5.7 和旧版本，您可以通过复制粘贴的方式重新创建资源：

  1. 在 UE 5.7 中打开插件项目，并打开您需要的控件/材质/输入资产。
  2. 在编辑器图表中选择所有节点（Ctrl+A），然后复制（Ctrl+C）。
  3. 在旧版本的 UE 中，创建一个相同类型的新资源（例如，一个父级为 MjSimulateWidget 的控件蓝图）。
  4. 粘贴（Ctrl+V）——节点和层级结构将跨版本迁移。
  5. 保存新资源。现在它与您的引擎版本兼容了。

此方法适用于 UMG 控件蓝图、材质图表和输入映射资产。

仿真：机器人处于静态状态

  • 控制源：检查 MjManager 或 MjArticulation 的控制源是否设置为 UI。如果设置为 ZMQ，则 UI 滑块将被忽略。
  • 物理状态： 确保 MjManager 未暂停，并且机器人组件设置中未将其设置为静态(Static)。
