调试可视化

用于在 PIE 期间检查 MuJoCo 仿真的运行时叠加层。所有切换开关均位于 UMjDebugVisualizer（由 AAMjManager 自动创建）上，并由 UMjInputHandler 中的数字行热键驱动。可在 Manager Actor 的“详细信息(Details panel)”面板中实时调整公开的属性。

快捷键

键 切换 目的

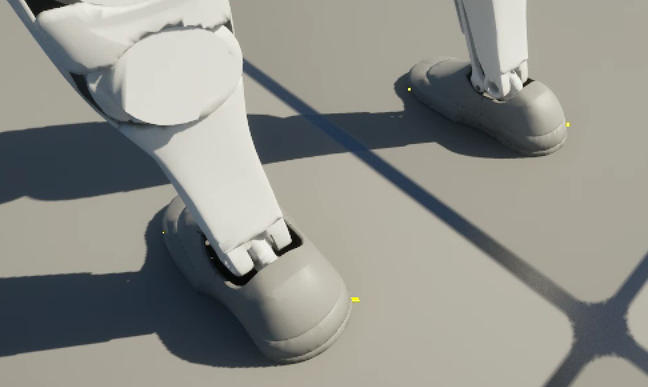

1 接触力箭头 每个有效接触点处都有黄色箭头，箭头大小按法向力的大小缩放。

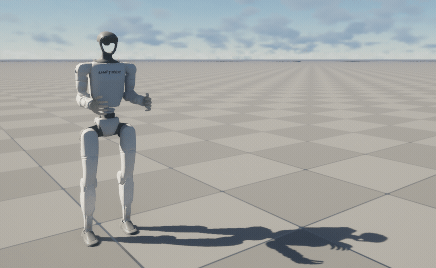

2 铰链视觉网格可见性 隐藏导入的视觉网格（保留碰撞/调试叠加层）。
3 关节碰撞线框图 铰链上每个碰撞几何体的洋红色线框图。
4 关节轴 + 极限弧 每个关节处均有彩色箭头，指示轴线方向和当前/极限角度。

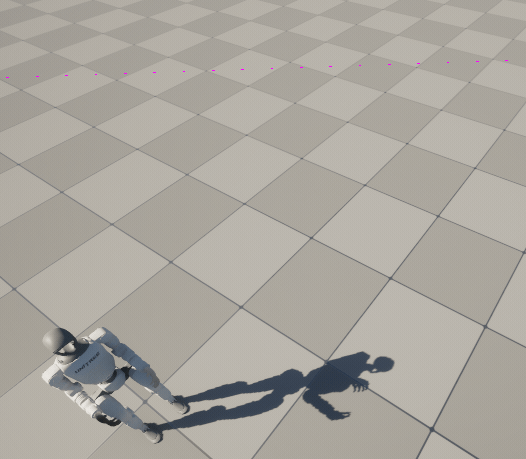

5 快速转换碰撞线框图 与第 3 步相同，但适用于通过 UMjQuickConvertComponent 生成的道具。
6 循环体着色器叠加 Off → Island → 实例分割 → 语义分割Semantic Segmentation → Off. 见下文。
7 肌腱/肌肉光滑管状渲染 肌腱路径上分布着网状管，其粗细和颜色由肌肉激活决定。见下图。
P 暂停(Pause)/恢复物理线程
R 重置(Reset)仿真状态
O 切换轨道和关键帧相机
F 解雇所有 AMjImpulseLauncher 参与者
Shift+F1 弹出控制界面，但模拟继续
Esc 退出模拟

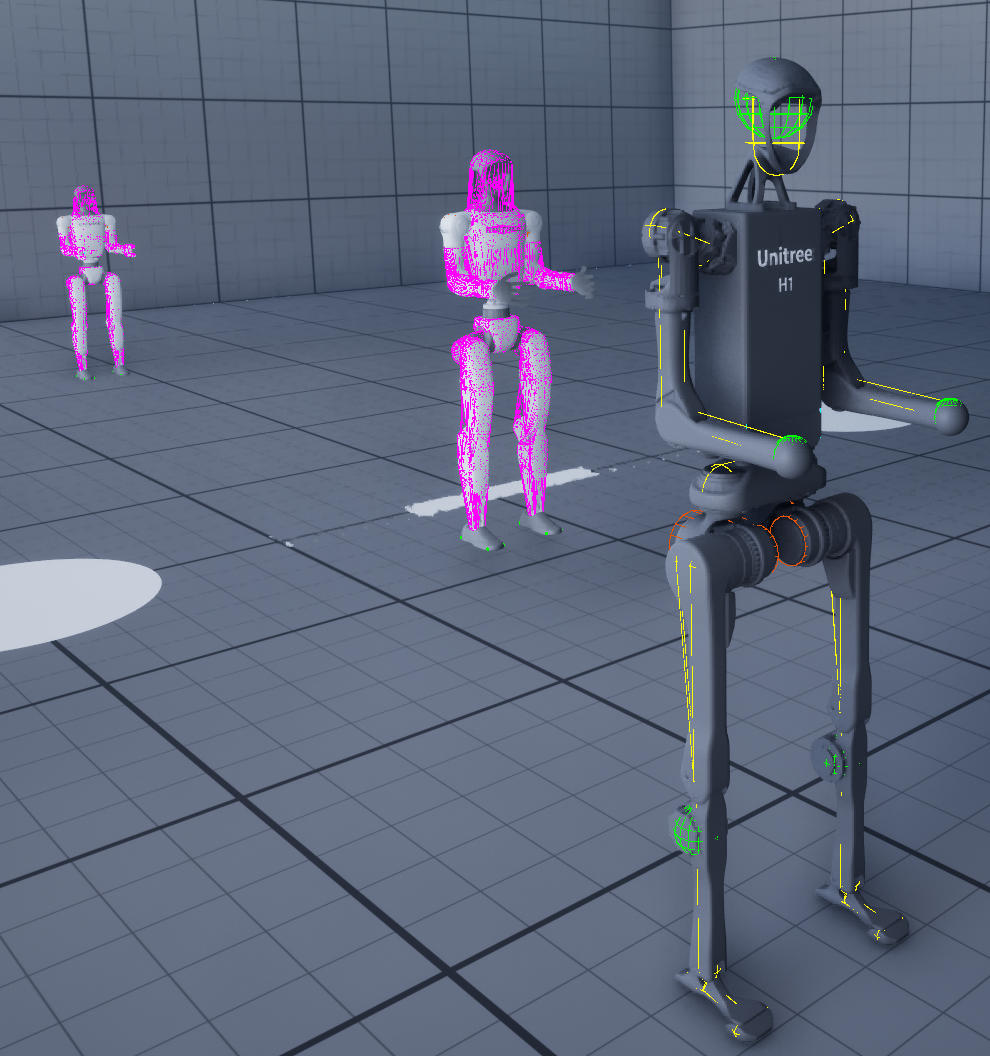

按3显示关节碰撞线框图

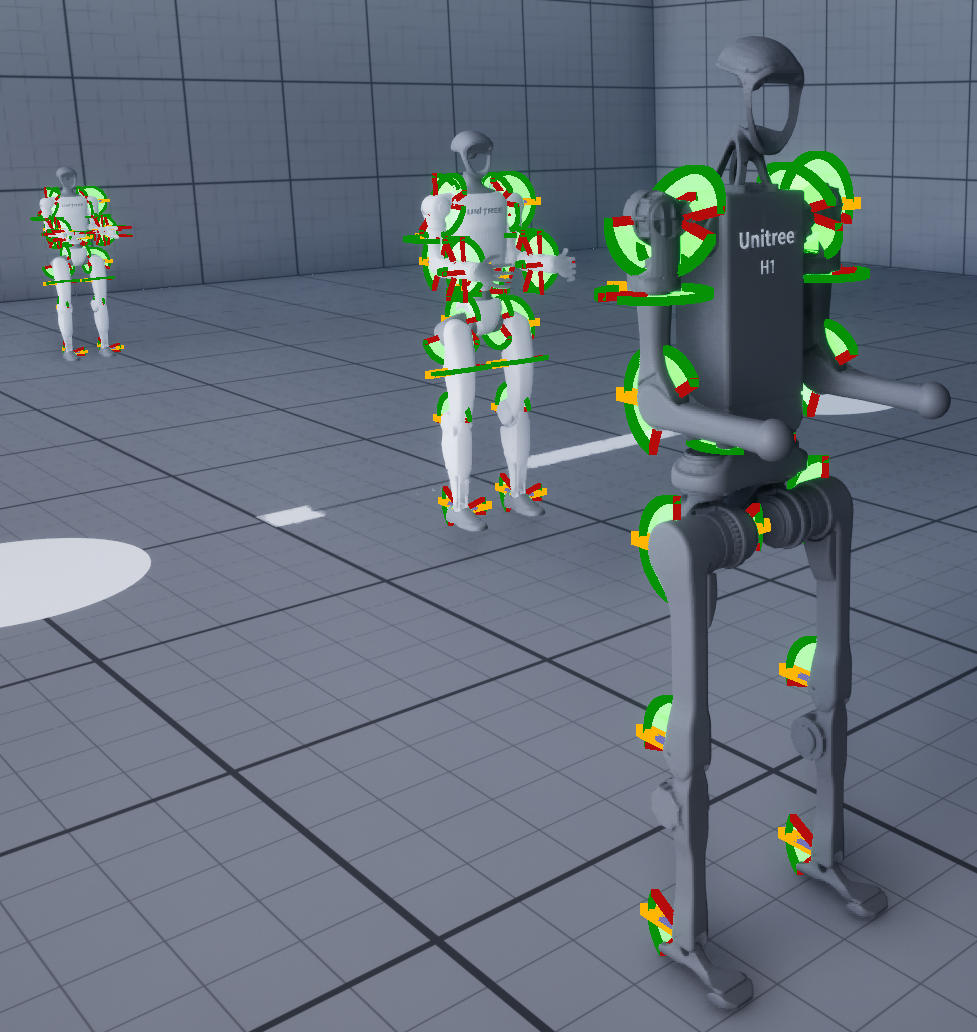

按4显示关节轴 + 极限弧

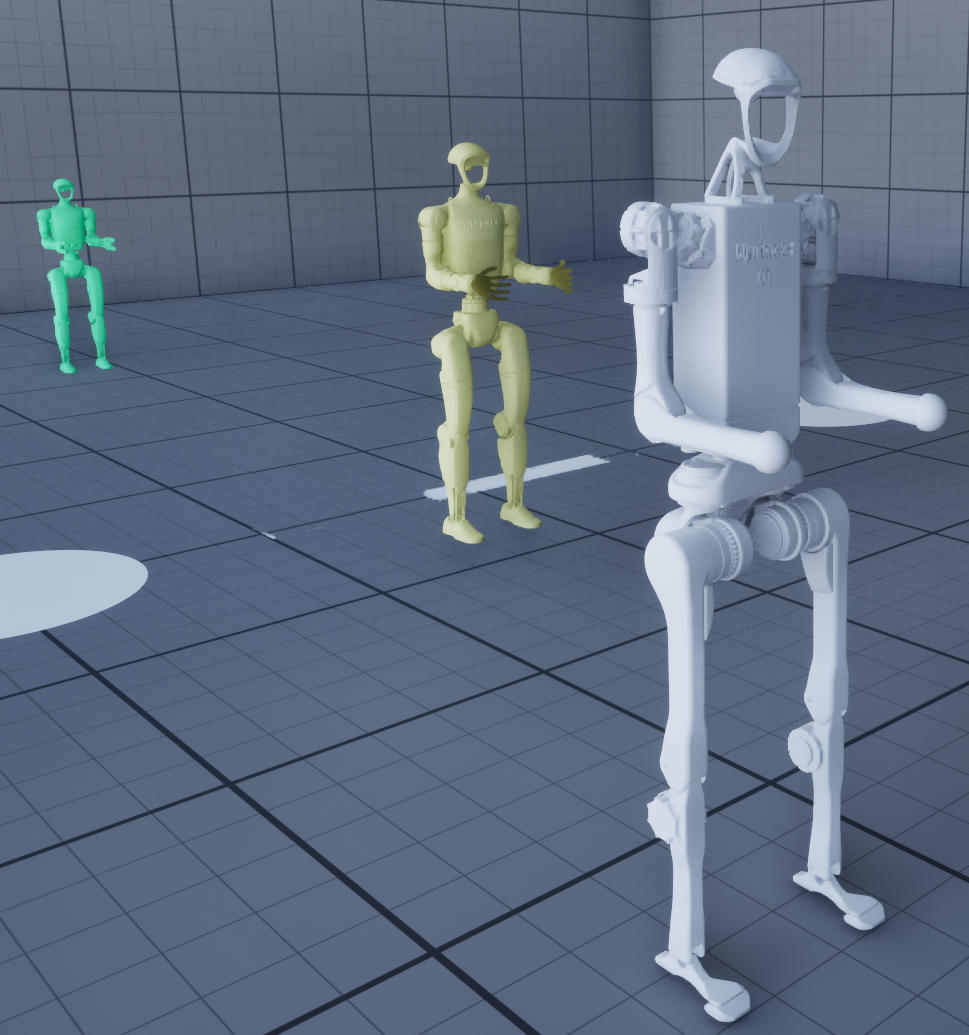

按 6 显示循环体着色器叠加

刚体着色器叠加（按键 6）

循环切换三种模式以及“关闭”模式。重绘所有铰链图元几何体、所有导入的网格几何体以及所有 UMjQuickConvertComponent 参与者的静态网格组件。首次应用时会缓存原始材质，并在模式返回“关闭”或 PIE 结束时恢复。

Island

根据约束岛(constraint island)（通过活动接触、关节限制、相等约束或摩擦损失相互连接的物体组）为每个物体着色。实现方式与 MuJoCo 的原生可视化工具 (engine_vis_visualize.c::addGeomGeoms) 完全一致：

  • 通过 body_weldid → body_dofadr 查找刚体的第一个自由度。
  • 读取 mjData.dof_island[dof]；如果 ≥ 0，则物体位于活动岛屿中，seed = island_dofadr[island]。
  • 如果为 -1 且启用了睡眠模式，则回退到 tree_dofadr[dof_treeid[dof]]（对于睡眠树，可以选择通过 mj_sleepCycle 传递，以便相互重叠的物体簇共享一种颜色）。
  • Seed 通过 Halton 序列（基数 7/3/5）生成 HSV 颜色，与上游逐字节匹配。

没有自由度的刚体（世界物体worldbody、焊接到世界的物体）显示为中性灰色。

实例分割

每个刚体都会获得一个独特的 Halton 键控色调，该色调由关节类哈希值和刚体 ID 混合而成。这对于从 USceneCapture2D 或 UMjCamera 生成像素级精确的身体分割掩膜非常有用——因为叠加层绘制的是真实材质，所以它会在任何标准渲染通道中显示出来。

语义分割

属于同一铰链类（而非同一实例）的刚体共享一个色调。两个从 BP_Humanoid 实例化的蓝图都显示为同一种颜色；而 BP_KitchenTable 则显示为另一种颜色。对于快速转换道具，色调以参与者上的第一个静态网格资源为键控对象，因此共享同一网格的道具会被分组在一起。

睡眠模式调节

与模式无关。当 bModulateBySleep 开启（默认）时，睡眠状态下的物体会变暗并降低饱和度——V *= SleepValueScale（默认 0.35），S *= SleepSaturationScale（默认 0.9）。与上游 MuJoCo 的行为一致；默认值比上游略微激进，因此在虚幻引擎的 PBR 光照下效果清晰可见。

如果需要更强的睡眠效果（降低 SleepValueScale）或想要完全灰色的睡眠物体（将 SleepSaturationScale 降至 0），可以在“细节(Details)”面板中实时调整这两个比例。

渲染方式

每个绘制的网格体对应一个 UMaterialInstanceDynamic，父级为 /Engine/BasicShapes/BasicShapeMaterial。在 BeginPlay 事件中，可视化工具会探测该材质中名为 Color / BaseColor / Tint 的矢量参数，并使用第一个匹配项。没有插件自带的 .uasset 材质——可在不同的虚幻引擎版本之间兼容。

肌腱/肌肉渲染（键 7）

将每个<spatial> / <fixed>肌腱渲染为光滑的管状结构。对于肌肉致动器（dyntype mjDYN_MUSCLE，肌腱传输），管状结构的粗细和颜色均实时跟踪肌肉的激活状态。

视觉编码

信号 视觉
肌肉激活 (0–1) 半径缩放范围从 0.5 倍 （松弛状态）到 2.0 倍（完全收缩状态）。颜色缩放范围从深蓝色到亮红色。
肌腱长度有限（无肌肉驱动） 相同颜色/半径插值，由(ten_length − range_lo) / (range_hi − range_lo)驱动
中性肌腱（无肌肉，无限制） 中等紫色，半径为标称值。

每个肌腱段的颜色区分是真实存在的：每个肌腱段都拥有自己的 UMaterialInstanceDynamic（通过 UPrimitiveComponent::CreateDynamicMaterialInstance 创建），因此同一只手臂上的两块肌肉的颜色会截然不同。

路径构建

每条肌腱的路径都取自 mjData.wrap_xpos / wrap_obj / ten_wrapadr / ten_wrapnum——这是 MuJoCo 的运动学后肌腱路径，包括肌腱与包裹几何体相切的切点。可视化工具：

  1. 按照 MuJoCo 自身的渲染器（engine_vis_visualize.c::addSpatialTendonGeoms）的方式，遍历连续的包裹索引，并跳过滑轮端点（wrap_obj == -2）。
  2. 当两个连续的包裹点共享相同的几何体 ID 时（例如，圆柱体或球体包裹），会沿着围绕几何体世界位置的球面插值，使用 TendonArcSubdivisions（默认值为 6）中间点细分弦长——这样肌腱就会围绕几何体弯曲，而不是像 MuJoCo 自身的查看器那样直接跳跃。
  3. 对每个内部包裹点的切线方向进行平均，从而在各段之间生成 C1 连续连接。

渲染方式

一组 USplineMeshComponent 沿每个线段对 /Engine/BasicShapes/Cylinder.Cylinder 进行变形。圆柱体初始半径为 50 厘米，因此 TendonTubeRadius 通过 scale = radius_cm / 50 转换为引擎比例。组件采用惰性创建，逐帧重复使用，并在肌腱数量减少时隐藏（而非销毁）。

无物理效果、无碰撞、无阴影投射，且在视口中不可选择。

Tuning

属性 默认值 笔记
TendonTubeRadius 0.25 厘米 标称管半径。肌肉激活程度最高可达 2 倍。
TendonArcSubdivisions 6 每个几何体环绕弧的中间点数。降至 0 可实现 MuJoCo 的扁平弦线外观。

相机交互（已知问题）

由于快捷键 6 的叠加层会替换实际 UStaticMeshComponents 上的真实材质，因此任何渲染关卡的工具（例如 USceneCaptureComponent2D、UMjCamera 和截图工具）都会捕获叠加层，而不是底层场景。该叠加层本质上是一个视口调试工具。

对于需要始终输出纯 RGB、深度或分割图像（无论视口状态如何）的持续摄像机流，请改用每个摄像机的捕获模式——参见 相机捕获模式。这些模式与快捷键 6 无关：实例分割摄像机 InstanceSegmentation 即使在视口叠加层关闭时也会输出遮罩，而真实相机 Real 即使在视口显示孤岛时也会输出逼真的 RGB 图像。

如果您需要在通过 UMjCamera 捕获 RGB 的同时激活热键 6 叠加层，请在捕获窗口之前将叠加层关闭（按 6 直到关闭）。
