AirSim 载具与位置控制

本文介绍空域载具八叉树三维寻路项目中的飞行器与传感器接入：把宿主 Windows 上 AirSim 的激光雷达与位姿接进客户机的 ROS，使飞行器可以被话题驱动、被算法使用。

对应总纲第 7 节（示例与复现）中的载具部分。之所以单独成页，是因为模拟器与 ROS 分处两台机器，这条"跨机器链路"本身有不少容易踩的坑。

1. 为什么模拟器跑在宿主上

模拟器是 AirSim 1.8.1，随 OpenHUTB 低空模拟器 发行版提供，本质上是一个 Windows/Unreal 程序，没有办法搬进 Ubuntu 虚拟机。

因此本项目采用"模拟器在宿主、ROS 在客户机"的分工：

Windows 宿主:  CarlaUE4.exe + AirSim 插件        ← RPC 服务端，监听 41451
                        │  RPC over VMnet8
                        ▼
Ubuntu 客户机: airsim_bridge.py                  ← 我们在 ROS 里的接入点
                        │  发布 sensor_msgs/PointCloud2 + Odometry + TF
                        ▼
               点云建图 → 八叉树 → A* → RViz

AirSim 天然就是"一个 RPC 服务端 + 任意多个客户端"的架构，所以这个分工不需要额外桥接层。 仓库里建立虚拟机和空域载具之间的连接与 基于 ROS 消息解耦的无人机键盘遥控两篇文档用的是同一套连接方式。

三条前提，缺一不可：

1. 宿主 Windows 防火墙放行入站 41451
2. 客户机装 airsim 与 msgpack-rpc-python
3. 客户机的 host 填宿主机的 VMnet8 地址（不是 127.0.0.1）。 本文实测为 192.168.198.1，但每台机器可能不同，用 ip route | grep default 查你自己的

防火墙的一个坑：Windows 防火墙里显式 Block 规则优先于显式 Allow 规则。 如果之前那个"是否允许该程序通信"的弹窗被点过取消，系统会自动建一条 Block 规则， 此时再怎么按端口加 Allow 都没用，必须先把那条 Block 规则禁用掉。 另外，连接被丢包时 connect_ex 返回的是 11（超时），而端口关闭返回的是 111（连接被拒绝） —— 这两个数字含义不同，是判断"防火墙"还是"服务没起来"的关键。

2. 载具与激光雷达的配置

载具、传感器、场景全部由 AirSim 的 settings.json 描述，不需要写 SDF 或 URDF。 文件放在模拟器包根目录（与 CarlaUE4.exe 同级）：

{
  "SettingsVersion": 1.2,
  "SimMode": "Multirotor",
  "Vehicles": {
    "Drone1": {
      "VehicleType": "SimpleFlight",
      "AutoCreate": true,
      "Sensors": {
        "LidarSensor1": {
          "SensorType": 6,
          "Enabled": true,
          "NumberOfChannels": 16,
          "RotationsPerSecond": 10,
          "PointsPerSecond": 100000,
          "X": 0, "Y": 0, "Z": -1,
          "VerticalFOVUpper": 10, "VerticalFOVLower": -40,
          "HorizontalFOVStart": -180, "HorizontalFOVEnd": 180,
          "DrawDebugPoints": false,
          "DataFrame": "SensorLocalFrame"
        }
      }
    }
  }
}

关键参数：

VehicleType: SimpleFlight 意味着 AirSim 自己负责飞行控制。 这也解释了为什么本项目没有位置控制器的源码 —— 只需通过 moveToPositionAsync(x, y, z, speed) 下达目标点，飞控会完成加速、减速与悬停。 这样做把精力集中在寻路算法上，而不是重复实现一套 PD 控制律。

3. 坐标系换算（本项目最容易错的地方）

AirSim 与 ROS 用的坐标系两个层级都不一样，必须逐层换算：

姿态四元数不能只做轴交换，必须按基变换复合：

$$q_{ros} = q_{Cw} \otimes q_{ned} \otimes q_{Dx}$$

其中 $q_{Cw}$ 是世界 NED→ENU 的基变换（绕轴 $(1,1,0)/\sqrt{2}$ 转 180°）， $q_{Dx}$ 是机体系 FRD→FLU 的基变换（绕 $x$ 轴转 180°）。

如果只换位置、忘了姿态，会出现"位置对、但点云朝向错"的现象 —— 飞机平飞时看不出来，一转向地图就歪了。

3.1 点云为什么用 SensorLocalFrame

DataFrame 有两个取值：

选后者的好处：下游建图节点只需一次 TF 查询，同时得到"点云到世界的变换"和 "射线原点"，不必为点云单独传一份位姿。这也让建图节点与具体模拟器解耦 —— 换成任何能发布本体系点云的传感器，那边都不用改。

4. 桥接节点 airsim_bridge.py

实现见 src/air/octree_uav_3d_pathfinding/scripts/airsim_bridge.py。

两个实现要点：

1. 一把锁串起所有 AirSim 调用。AirSim 的 msgpackrpc 客户端不是线程安全的， 位姿与点云两个定时器共用一个客户端，必须串行化。
2. 按时间戳去重。雷达每秒转 10 圈，而轮询频率可能更高，用 LidarData.time_stamp 判断是否为新一帧，避免重复发布同一帧。

5. 参数说明

参数位于 config/params.yaml 的 airsim_bridge 组：

world_z_offset 的作用：AirSim 的 NED 原点不一定在地面。本机场景实测 载具在地面时 NED z = +24.94（即原点在其上方约 25 m），不加偏移的话 RViz 网格会悬在点云上方 25 m、体素着色也会全挤进一个颜色。 加这个常量纯属平移，不改变任何几何关系，因此不影响寻路结果。

6. 运行方法

① 先在宿主 Windows 上启动模拟器

进入模拟器的安装目录运行 CarlaUE4.exe：

cd <模拟器安装目录>
CarlaUE4.exe

必须在安装目录里启动 —— 它要读同目录的 settings.json（载具与激光雷达的配置）。 安装位置因人而异，本文档不写死具体路径；目录里应该能看到 CarlaUE4.exe、settings.json、 CarlaUE4\、Engine\ 这几项。详细说明见环境配置与前置准备 第 5.2 节。

等 30~60 秒让场景加载完，确认 RPC 端口已监听：

netstat -ano | findstr 41451

② 再在客户机里启动模块：

source ~/uav_ws/devel/setup.bash
roslaunch octree_uav_3d_pathfinding main.launch

③ 让它飞向目标点（目标点是 ROS 世界系 ENU，单位 m）：

# 需要一个新的终端
source ~/uav_ws/devel/setup.bash
rostopic pub -1 /uav/goal geometry_msgs/Point "{x: 40.0, y: 0.0, z: 5.0}"

首次收到目标点时会自动解锁起飞，随后飞向该点。飞行过程中八叉树地图沿轨迹不断扩展。

7. 运行效果

环境与链路自检会依次检查模拟器层（AirSim RPC）与ROS 层（点云、TF、话题）， 跑完自动退出，不影响仿真继续运行：

[INFO] ================================================================
[INFO] 模块: octree_uav_3d_pathfinding  v0.2.0
[INFO] ================================================================
[INFO] ROS 发行版      : noetic
[INFO] Python 版本     : 3.8.10
[INFO] AirSim 客户端   : 1.8.1
[INFO] octomap 版本    : 1.9.8
[INFO] 模拟器地址      : 192.168.198.1:41451
[INFO] [1/4] AirSim RPC 正常：载具列表 ['Drone1']
[INFO] [2/4] 点云链路正常：已收到 12 帧，最新一帧 9707 个点，frame_id=lidar_link
[INFO] [3/4] TF 正常：world -> base_link，当前位置 (-1.77, 1.12, 0.00)
[INFO] [4/4] 话题通信正常：/uav/status 收发成功（1 条），订阅者 1 个
[INFO] ----------------------------------------------------------------
[INFO] 检查结果：
[INFO]   [通过] AirSim RPC 连接
[INFO]   [通过] 激光点云链路
[INFO]   [通过] TF 坐标变换
[INFO]   [通过] 话题通信
[INFO] 环境与链路自检全部通过，模块可以开始后续开发。

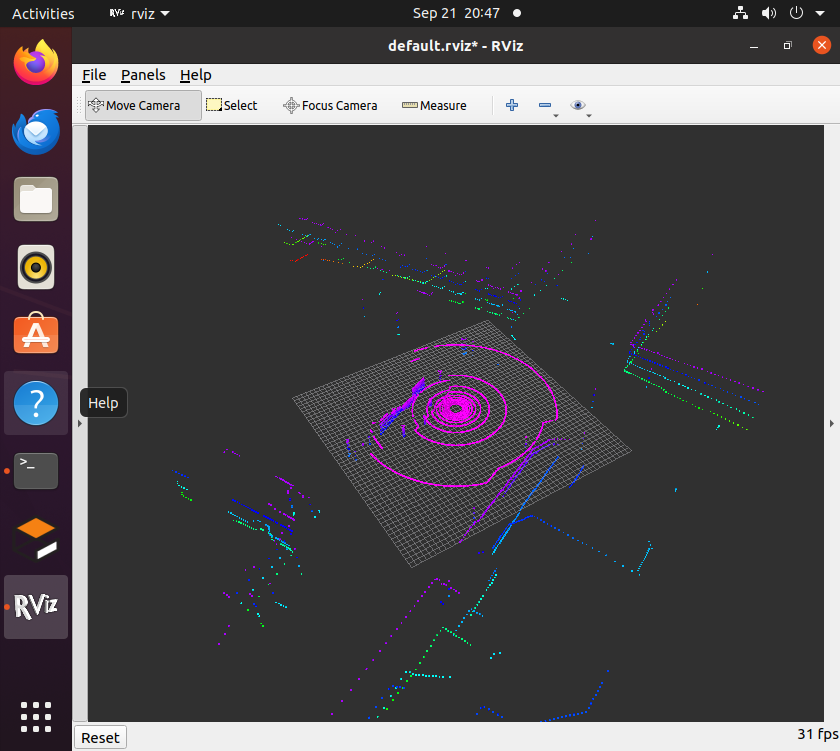

RViz 中可以看到激光点云与桥接节点广播的 base_link / lidar_link 坐标系：

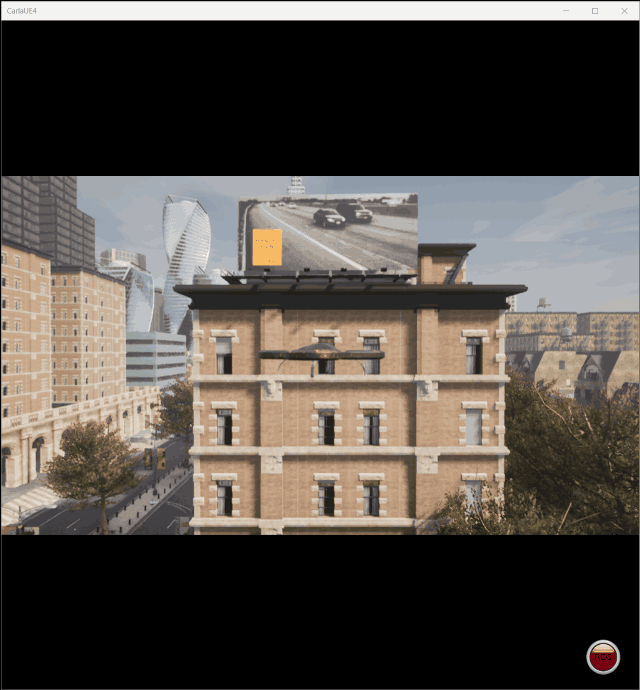

向 /uav/goal 下发目标点后，飞行器在模拟器中受控起飞并飞向该点 （目标点为 ROS 世界系 ENU，桥接节点负责换算成 AirSim 的 NED）：

8. 主要话题

排查用命令：

# 确认模拟器可达（0 = 通；11 = 超时/被防火墙丢包；111 = 端口关闭）
python3 -c "import socket;s=socket.socket();s.settimeout(2);print(s.connect_ex(('192.168.198.1',41451)))"

# 确认点云在流
rostopic hz /cloud_in

# 确认坐标变换
rosrun tf tf_echo world base_link

参考

• AirSim 激光雷达文档
• AirSim 设置说明
• OpenHUTB 低空模拟器文档
• 模块源码：src/air/octree_uav_3d_pathfinding/

本文档及配套模块代码在编写过程中使用了 AI 大模型辅助（需求分析、方案讨论、代码与文档起草、问题排查）。 文中连接方式、激光雷达参数与坐标换算已在 Ubuntu 20.04.6 + ROS Noetic + AirSim 1.8.1 环境下实测确认 （点云 9707 点/帧、10 Hz，world → base_link 变换正常）；第 7 节的自检输出为该节点的预期格式， 将在实机运行后替换为真实终端输出。作者对提交内容的正确性与完整性负全部责任。
