阿克曼四轮小车运动控制

本章实现一辆阿克曼(Ackermann)结构四轮小车的运动控制:使用 xacro 完成整车建模,通过 ros_control 加载后轮速度控制器与前轮转向控制器,编写键盘遥控节点完成阿克曼转角与轮速解算,并为小车配置激光雷达、摄像头和 IMU,在仿真环境中验证控制效果与传感器数据。本章完整工程代码位于仓库 src/chap7 目录,包含 smartcar_description(模型与配置)和 smartcar_control(控制节点)两个功能包。

1. 环境配置与工程结构

1.1 运行环境

项目 版本
操作系统 Ubuntu 20.04(虚拟机)
ROS 版本 Noetic Ninjemys
仿真环境 Gazebo 11
可视化工具 Rviz 1.14
工作空间 ~/catkin_ws

1.2 工程结构

两个功能包的目录结构如下:

src/chap7/
├── smartcar_description/          # 小车模型、控制器配置与启动文件
│   ├── config/
│   │   ├── smartcar_joint.yaml    # 五个 ros_control 控制器配置
│   │   └── smartcar.rviz          # Rviz 显示配置(含 LaserScan)
│   ├── launch/xacro/
│   │   └── smartcar_gazebo.launch # 总启动文件
│   └── urdf/xacro/
│       ├── smartcar.xacro         # xacro 入口
│       ├── smartcar_body.xacro    # 车体模型
│       └── smartcar_sim.xacro     # 传感器与控制插件
└── smartcar_control/              # 运动控制节点
    ├── launch/
    │   └── smartcar_gazebo_controller.launch
    ├── scripts/
    │   └── front_wheel_jsp.py     # 前轮关节状态补全节点
    └── src/
        └── smartcar_control_gazebo.cpp  # 键盘遥控与阿克曼解算

整车模型共包含 16 个 link、15 个 joint。其中 6 个为运动关节:

关节名称 类型 作用 控制接口
left_back_wheel_joint / right_back_wheel_joint continuous 后轮驱动 VelocityJointInterface
left_bridge_to_bridge / right_bridge_to_bridge revolute 前轮转向 EffortJointInterface
left_front_wheel_to_bridge / right_front_wheel_to_bridge continuous 前轮自转 无(由补全节点发布)

2. 小车模型构建

2.1 xacro 模型组织

车体模型使用 xacro 宏描述,入口文件 smartcar.xacro 通过 xacro:include 分别引入车体宏与仿真插件宏,再实例化两个宏:

<?xml version="1.0"?>
<robot name="smartcar" xmlns:xacro="http://www.ros.org/wiki/xacro">
  <xacro:include filename="$(find smartcar_description)/urdf/xacro/smartcar_body.xacro"/>
  <xacro:include filename="$(find smartcar_description)/urdf/xacro/smartcar_sim.xacro"/>
  <xacro:smartcar_body/>
  <xacro:smartcar_sim/>
</robot>

smartcar_body.xacro 中定义了底盘、前后桥、四个车轮、上层支架以及激光雷达、摄像头、IMU 的安装结构,并以宏的形式封装了圆柱体惯性矩阵,例如:

<xacro:macro name="cylinder_inertial_matrix" params="m r h">
  <inertial>
    <mass value="${m}" />
    <inertia
      ixx="${m*(3*r*r+h*h)/12}" ixy="0" ixz="0"
      iyy="${m*(3*r*r+h*h)/12}" iyz="0"
      izz="${m*r*r/2}" />
  </inertial>
</xacro:macro>

2.2 xacro 旧语法修复

早期工程的 xacro 文件采用旧语法,在 Noetic 下无法正常解析,需要统一修复:

  1. 文件包含标签由 <include filename="..."/> 改为 <xacro:include filename="..."/>;
  2. 所有宏调用必须带 xacro: 前缀,例如 9 处圆柱体惯性矩阵调用由:
<cylinder_inertial_matrix m="0.1" r="0.025" h="0.05"/>

改为:

<xacro:cylinder_inertial_matrix m="0.1" r="0.025" h="0.05"/>
  1. 入口文件中的宏调用同样需要前缀,即 <xacro:smartcar_body/> 与 <xacro:smartcar_sim/>。

3. 编译与启动

3.1 创建工作空间并编译

将两个功能包放入工作空间的 src 目录后,在工作空间根目录执行编译:

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src
# 将 smartcar_description、smartcar_control 置于 src/chap7 下
cd ~/catkin_ws
catkin_make
source devel/setup.bash

编译成功后输出如下:

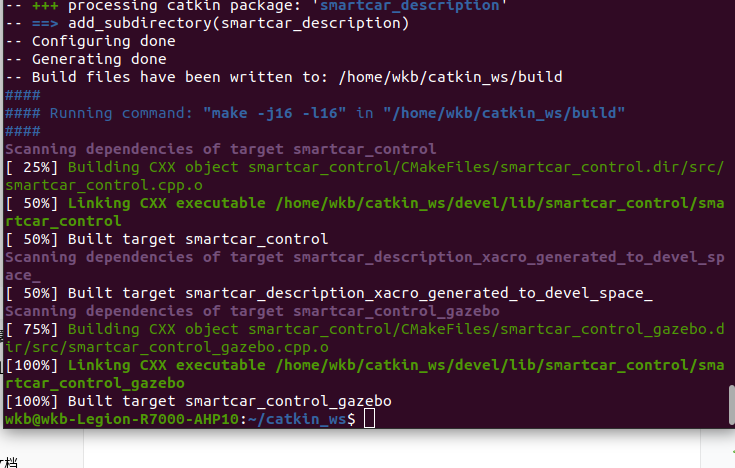

编译成功

3.2 启动仿真环境

使用总启动文件启动 Gazebo、加载模型参数、加载控制器并将小车模型放入仿真环境:

roslaunch smartcar_description smartcar_gazebo.launch

启动文件中首先包含 Gazebo 的空世界模板,然后加载 xacro 模型与控制器配置:

<include file="$(find gazebo_ros)/launch/empty_world.launch">
    <arg name="paused" value="$(arg paused)"/>
    <arg name="use_sim_time" value="$(arg use_sim_time)"/>
    <arg name="gui" value="$(arg gui)"/>
</include>

<param name="robot_description"
       command="$(find xacro)/xacro --inorder '$(find smartcar_description)/urdf/xacro/smartcar.xacro'" />
<rosparam file="$(find smartcar_description)/config/smartcar_joint.yaml" command="load"/>

<node name="robot_state_publisher" pkg="robot_state_publisher" type="robot_state_publisher"/>
<node name="urdf_spawner" pkg="gazebo_ros" type="spawn_model"
      args="-urdf -model mrobot -param robot_description" output="screen"/>

启动过程中终端输出 Gazebo ROS 接口插件加载完成的提示:

Finished loading Gazebo ROS API Plugin.

此时 ROS 与 Gazebo 的通信已经打通,新开终端执行 rostopic list,可以看到 /gazebo/model_states、/gazebo/set_model_state 等 Gazebo 接口话题:

rostopic list

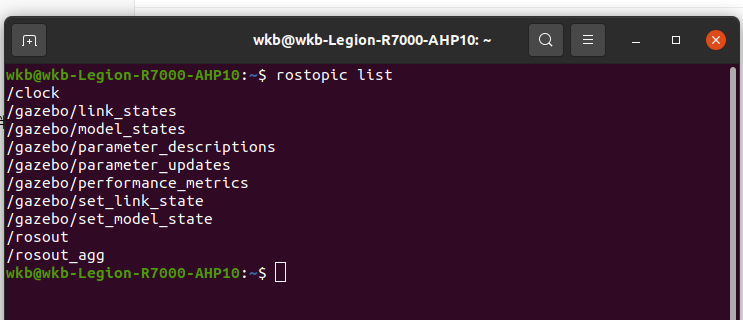

Gazebo 接口话题列表

随后模型生成节点输出成功信息:

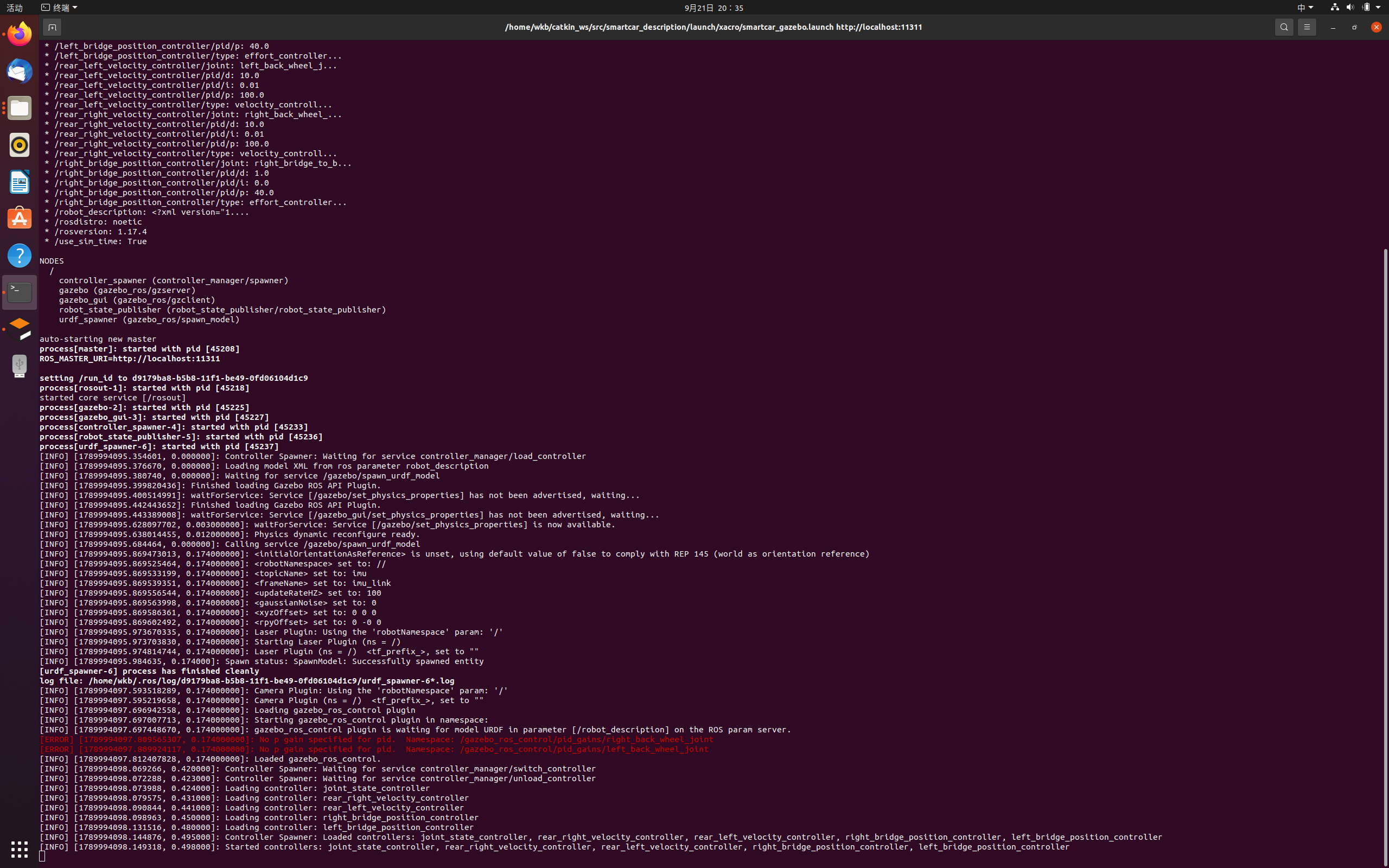

模型生成成功日志

Gazebo 窗口中出现一辆阿克曼四轮小车,车头沿 x 轴正方向:

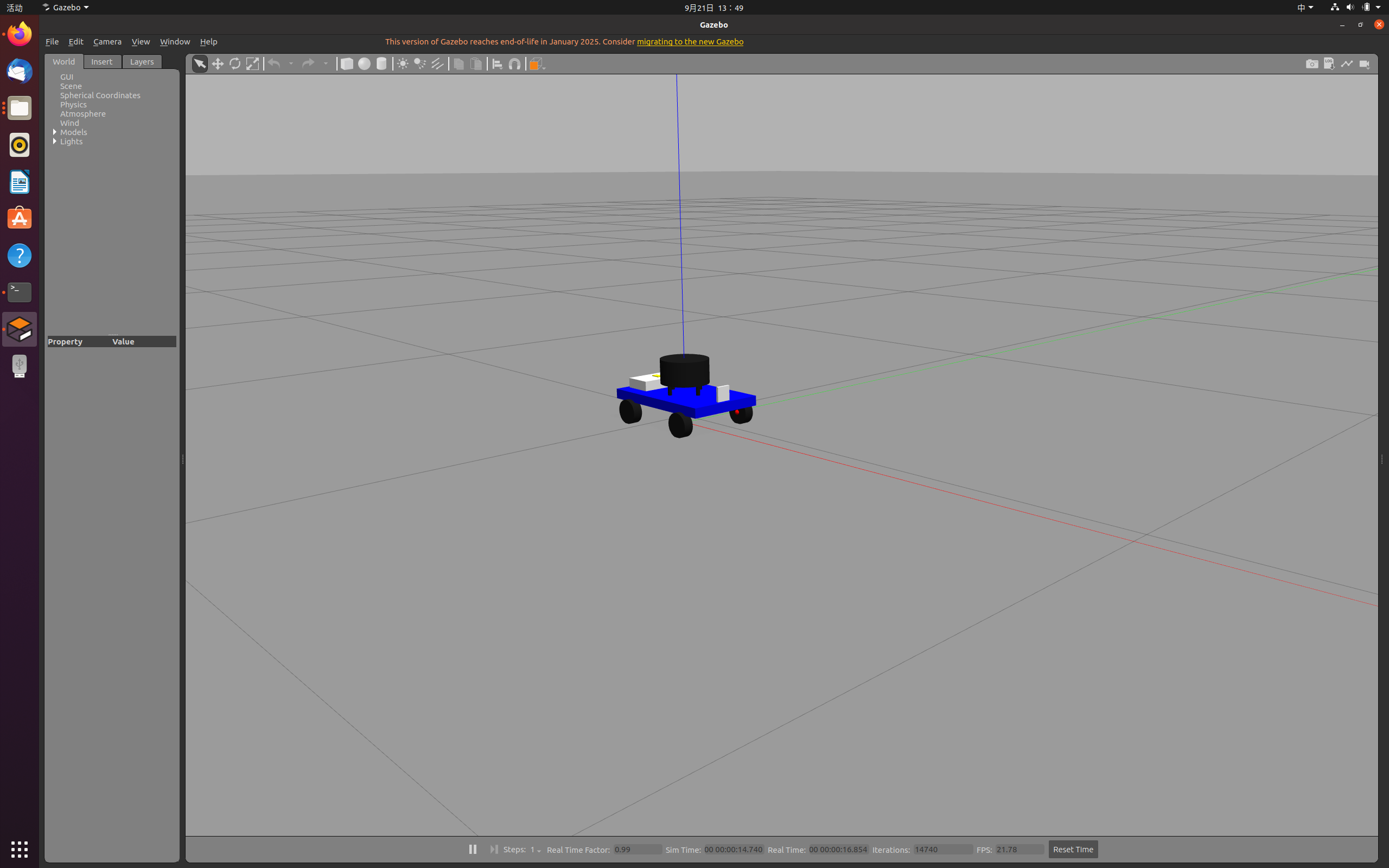

Gazebo 中的小车

3.3 控制器加载

启动文件中的 controller_spawner 节点一次性加载五个控制器:

<node name="controller_spawner" pkg="controller_manager" type="spawner" output="screen"
      args="joint_state_controller
            rear_right_velocity_controller
            rear_left_velocity_controller
            right_bridge_position_controller
            left_bridge_position_controller"/>

终端依次输出五个控制器的 Loaded 与 Started 信息,即表示控制器全部就绪:

Loaded **joint_state_controller**
Started ...
Loaded **rear_right_velocity_controller**
Loaded **rear_left_velocity_controller**
Loaded **right_bridge_position_controller**
Loaded **left_bridge_position_controller**

启动日志中可能出现两行红色的 No p gain specified for pid 提示,这是 Gazebo 中 PID 增益未单独配置时的常规提示,不影响控制器正常运行。

五个控制器全部 Started 后,对应的指令话题即已注册,可执行 rostopic list 查看到 /rear_left_velocity_controller/command、/rear_right_velocity_controller/command、/left_bridge_position_controller/command、/right_bridge_position_controller/command 等话题。

4. 前轮 TF 树补全

两个前轮的自转关节没有配置 transmission,Gazebo 不会发布这两个关节的状态。若直接使用官方 joint_state_publisher,它又会与 Gazebo 争抢四个主动关节的发布权,导致终端持续刷出 TF_REPEATED_DATA ignoring data with redundant timestamp for frame ... 警告,Rviz 中 RobotModel 的 Status 报错。

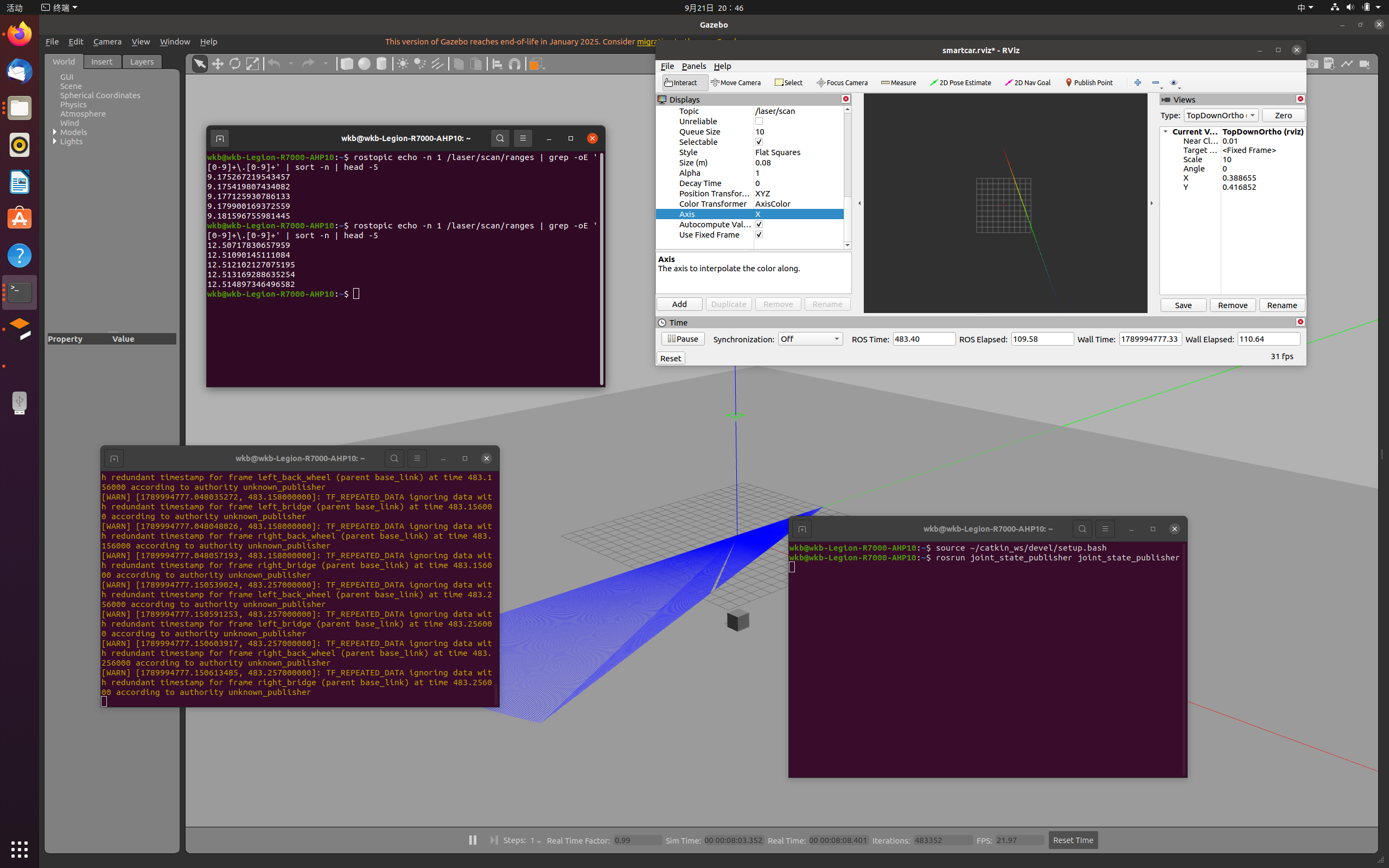

TF_REPEATED_DATA 警告

解决方法是编写一个专用节点 front_wheel_jsp.py,只发布两个前轮自转关节的零值,以 50Hz 补齐 TF 树:

#!/usr/bin/env python3
import rospy
from sensor_msgs.msg import JointState

rospy.init_node('front_wheel_jsp')
pub = rospy.Publisher('/joint_states', JointState, queue_size=10)
rate = rospy.Rate(50)

msg = JointState()
msg.name = ['right_front_wheel_to_bridge', 'left_front_wheel_to_bridge']
msg.position = [0.0, 0.0]
msg.velocity = [0.0, 0.0]

while not rospy.is_shutdown():
    msg.header.stamp = rospy.Time.now()
    pub.publish(msg)
    rate.sleep()

运行该节点:

rosrun smartcar_control front_wheel_jsp.py

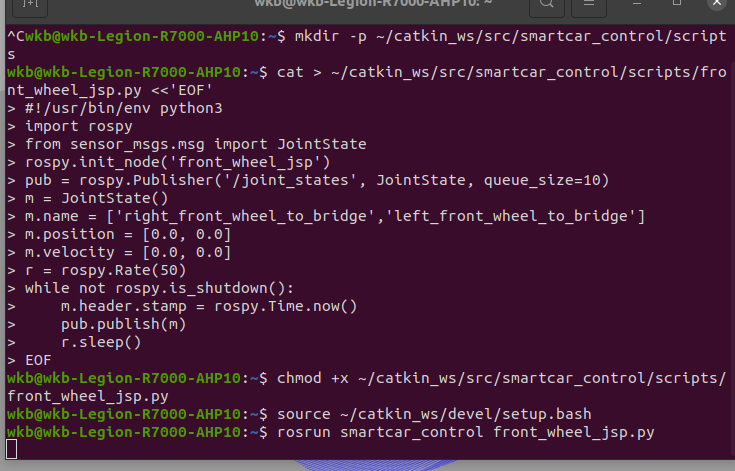

前轮关节状态补全节点

该节点运行后无多余输出属于正常现象,此时整车 TF 树完整。

5. Rviz 模型可视化

新开一个终端启动 Rviz,并加载随工程提供的配置文件:

rviz -d $(rospack find smartcar_description)/config/smartcar.rviz

将 Fixed Frame 设置为 base_link,添加 RobotModel 并选择话题 /robot_description。TF 树完整后,Rviz 中显示完整的四轮小车模型,Global Status 与 RobotModel 均为绿色正常状态:

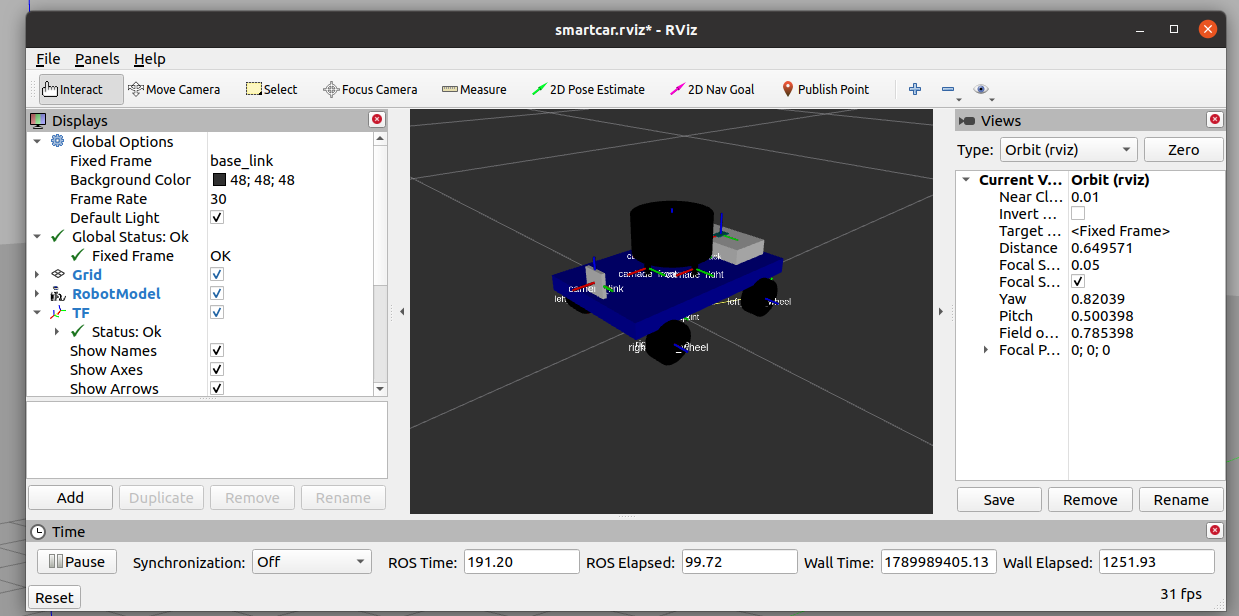

Rviz 中的小车模型

配置文件中已预置 LaserScan 显示项(Color Transformer 选择 AxisColor,Size 为 0.05 m,话题为 /laser/scan)。若 Rviz 中未出现该显示项,通常是功能包复制时旧目录未被完全覆盖,可点击 Add 手动添加 LaserScan 并指定话题。

6. 键盘遥控与阿克曼运动解算

6.1 控制器配置

五个控制器在 smartcar_joint.yaml 中配置。后轮采用速度控制器,两个转向桥采用位置控制器:

joint_state_controller:
  type: "joint_state_controller/JointStateController"
  publish_rate: 50

rear_right_velocity_controller:
  type: "velocity_controllers/JointVelocityController"
  joint: right_back_wheel_joint
  pid: {p: 100.0, i: 0.01, d: 10.0}
rear_left_velocity_controller:
  type: "velocity_controllers/JointVelocityController"
  joint: left_back_wheel_joint
  pid: {p: 100.0, i: 0.01, d: 10.0}
right_bridge_position_controller:
  type: "effort_controllers/JointPositionController"
  joint: right_bridge_to_bridge
  pid: {p: 40.0, i: 0.0, d: 1.0}
left_bridge_position_controller:
  type: "effort_controllers/JointPositionController"
  joint: left_bridge_to_bridge
  pid: {p: 40.0, i: 0.0, d: 1.0}

6.2 阿克曼运动解算

阿克曼结构的特点是转向时内外前轮转角不同、内外侧车轮线速度不同,使所有车轮处于纯滚动状态。设转向桥输入角(虚拟中心转角)为 angle,车速为 speed,轮距(左右轮间距)为 width = 0.16 m,前后桥轴距为 wheelbase = 0.1885 m。

内外前轮转角分别为:

outer_angle = atan(wheelbase * tan(angle) / (wheelbase + 0.5 * width  * tan(angle)))
inner_angle = atan(wheelbase * tan(angle) / (wheelbase - 0.5 * width  * tan(angle)))

内外侧后轮线速度分别为:

outside_speed = speed * (1 + 0.5 * width * tan(angle) / wheelbase)
inside_speed  = speed * (1 - 0.5 * width * tan(angle) / wheelbase)

直行时 angle = 0,内外转角均为 0,两侧轮速相等;转向时内轮转角大于外轮转角、内侧轮速小于外侧轮速,与真实阿克曼底盘一致。

6.3 键盘遥控节点

键盘遥控节点 smartcar_control_gazebo.cpp 读取键盘输入,按上述公式实时解算四个控制器的目标值。节点通过四个话题发布控制指令:

发布话题 消息类型 作用
/rear_right_velocity_controller/command std_msgs/Float64 右后轮目标转速
/rear_left_velocity_controller/command std_msgs/Float64 左后轮目标转速
/right_bridge_position_controller/command std_msgs/Float64 右前轮转向角
/left_bridge_position_controller/command std_msgs/Float64 左前轮转向角

启动键盘遥控节点:

roslaunch smartcar_control smartcar_gazebo_controller.launch

节点启动后循环打印四个控制量以及阿克曼内外侧解算结果,待机状态下均为 0:

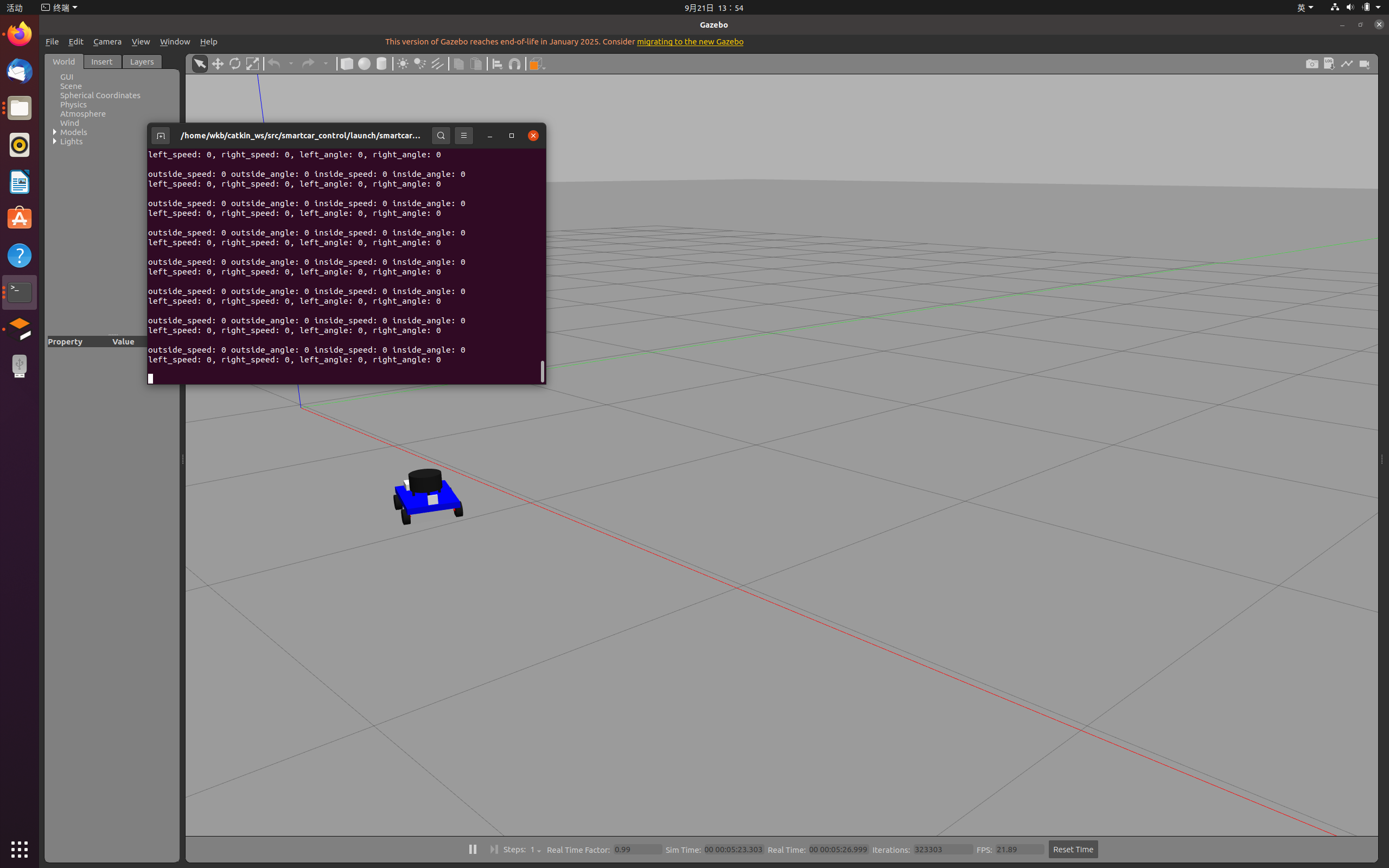

键盘遥控节点待机

按键功能如下(终端窗口需获取焦点,并切换为英文输入法):

按键 功能
w 加速前进
s 减速 / 后退
e 前进时向左转
q 前进时向右转
z 后退时向右转
c 后退时向左转
x 转向回正
空格键 紧急停车
Ctrl + C 退出节点

7. 激光雷达

7.1 雷达配置

激光雷达安装在车头顶部 laser_link,在 smartcar_sim.xacro 中以 ray 传感器配置,并加载 Gazebo 激光插件:

<sensor type="ray" name="head_hokuyo_sensor">
  <visualize>true</visualize>
  <ray>
    <scan>
      <horizontal>
        <samples>720</samples>
        <min_angle>-1.570796</min_angle>
        <max_angle>1.570796</max_angle>
      </horizontal>
    </scan>
    <range>
      <min>0.10</min>
      <max>30.0</max>
      <resolution>0.01</resolution>
    </range>
    <noise>
      <type>gaussian</type>
      <stddev>0.01</stddev>
    </noise>
  </ray>
  <plugin name="gazebo_ros_laser" filename="libgazebo_ros_laser.so">
    <topicName>/laser/scan</topicName>
    <frameName>laser_link</frameName>
  </plugin>
</sensor>

雷达每帧 720 束,扫描范围为车头前方 180°(±π/2),量程 0.10~30.0 m,更新频率 40 Hz,测量噪声标准差 0.01 m。

7.2 激光自扫故障排查

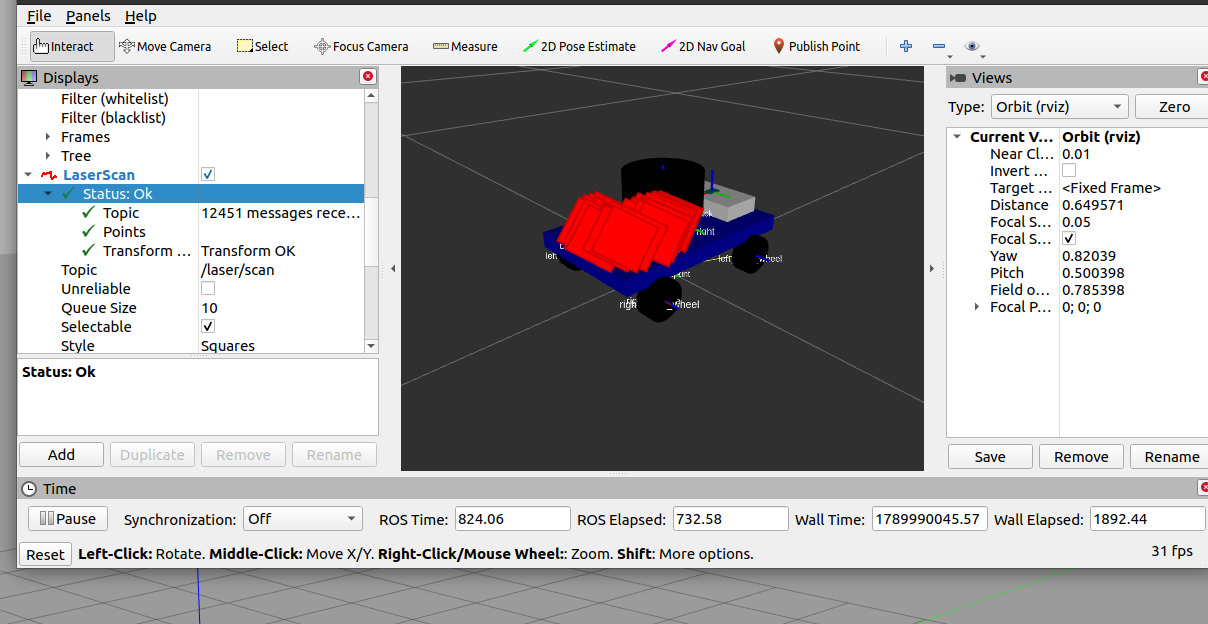

模型初次运行时,Rviz 中 LaserScan 以红色方块成片叠加在车体周围,说明雷达扫描到了自身结构:

激光自扫故障

查看数据,每帧最近回波均为雷达量程下限 0.1 m:

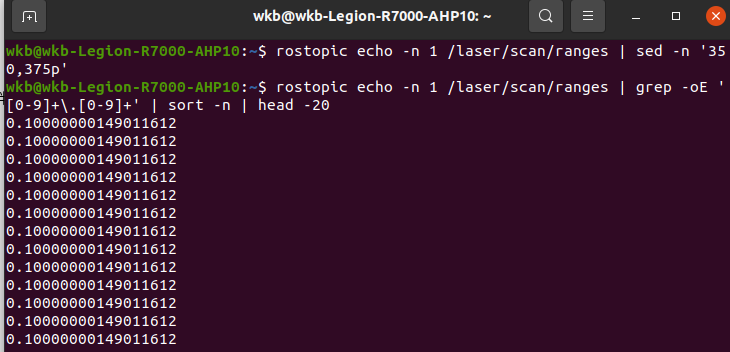

最近回波 0.1m

进一步统计每帧含数值的回波数量,共 655 条有数值回波,其余 65 束为无回波的 inf;滚动输出还可见大量回波为量程下限 0.1 m,说明射线成片命中了自身结构:

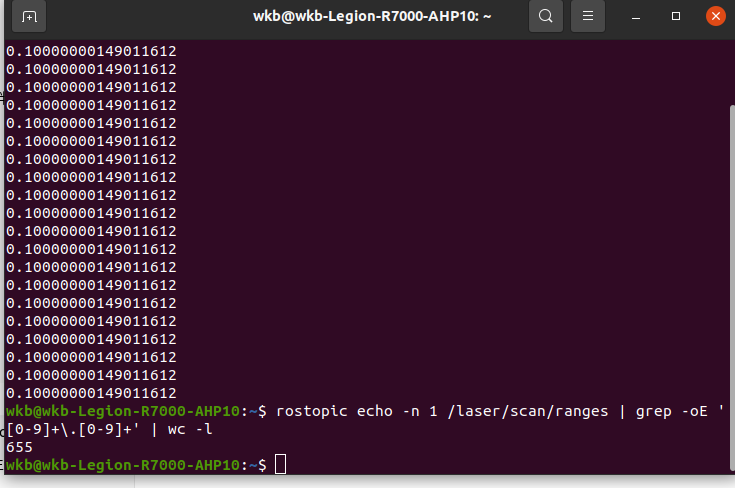

有效回波统计

排查发现 laser_link 自身配置了碰撞体,雷达射线与该碰撞体相交。删除 laser_link 中的 <collision> 块(保留 visual 与惯性参数):

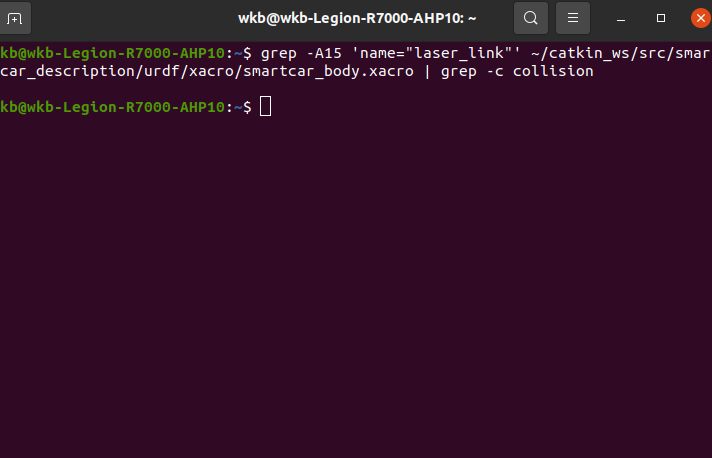

删除 laser_link 的 collision

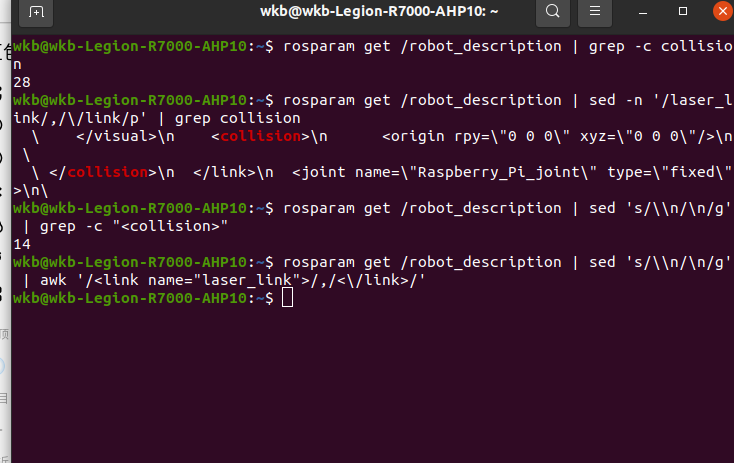

修改后重新加载参数统计,整车 collision 数量为 14,laser_link 块中仅保留 visual:

collision 数量验证

同时将传感器的 <visualize> 由 false 改为 true(模型中共有 2 处),便于在 Gazebo 中观察射线。修改 xacro 后必须彻底关闭 Gazebo 再重新启动:

killall gzserver gzclient
roslaunch smartcar_description smartcar_gazebo.launch

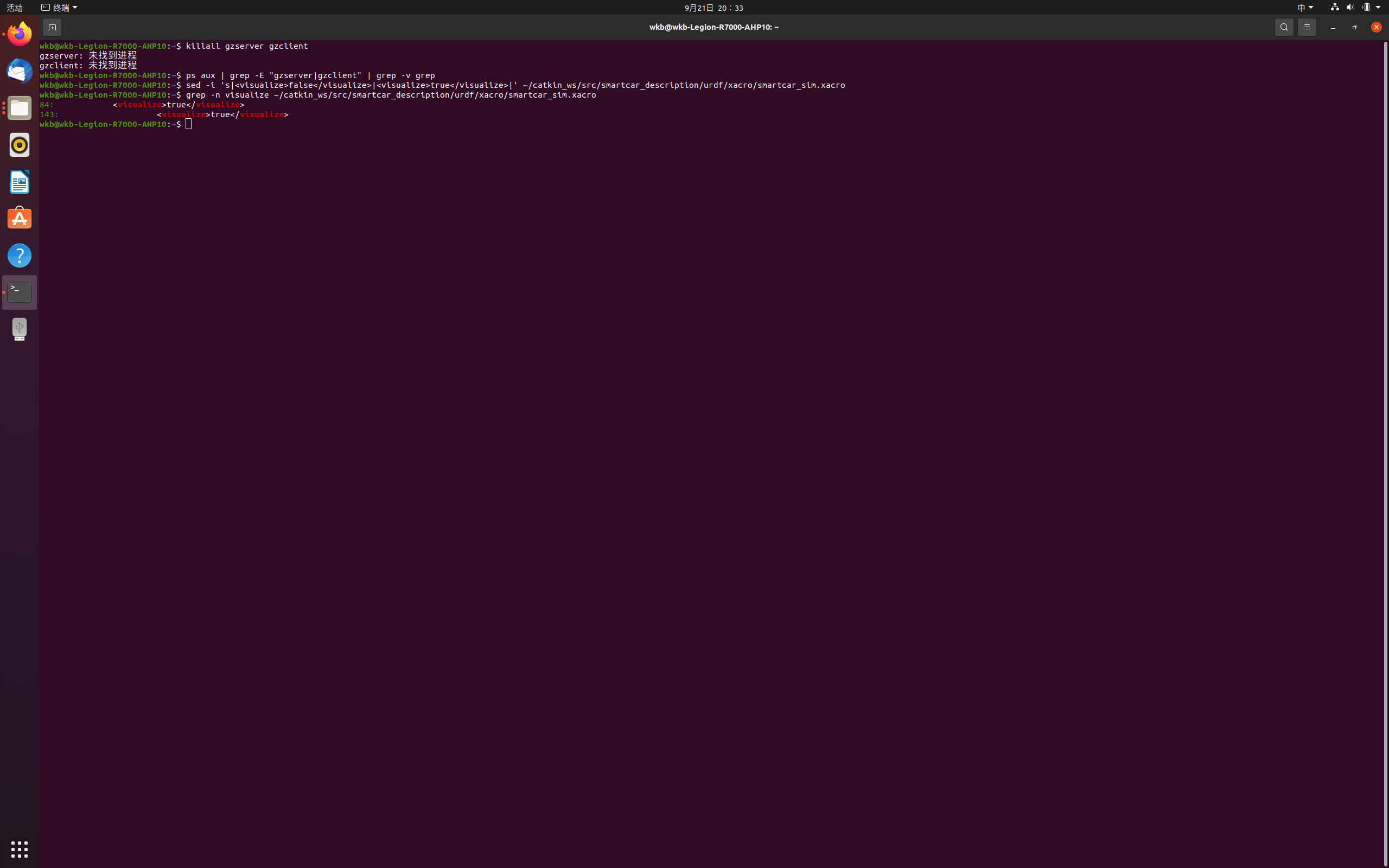

重启并开启射线可视化

7.3 点云与频率验证

重启后 Gazebo 中射线呈前向扇形正常展开,不再扫描到车体,空旷环境中最近回波距离明显增大:

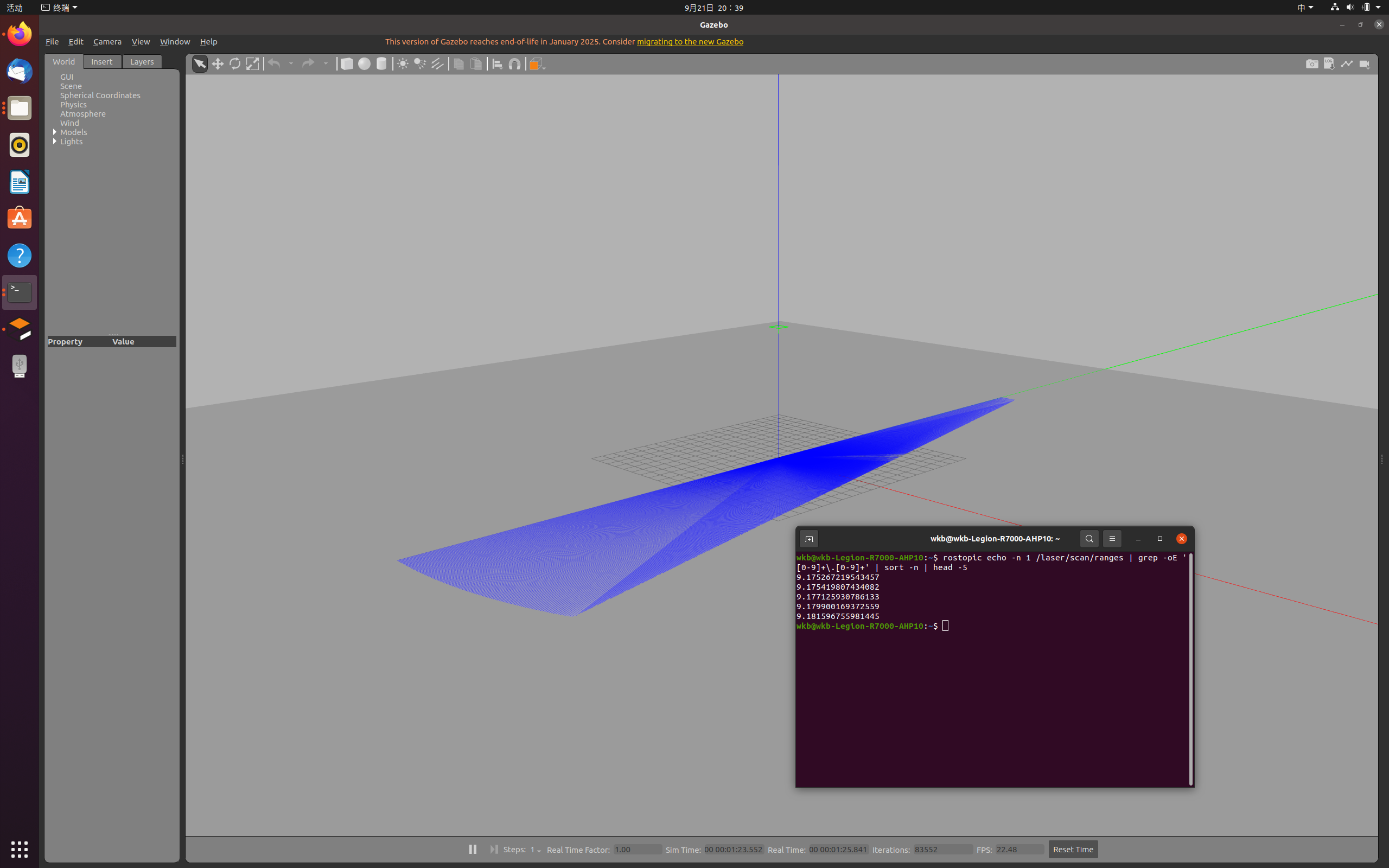

射线扇形展开

查看激光话题发布频率,稳定在 40 Hz 左右(实测约 39.8 Hz):

rostopic hz /laser/scan

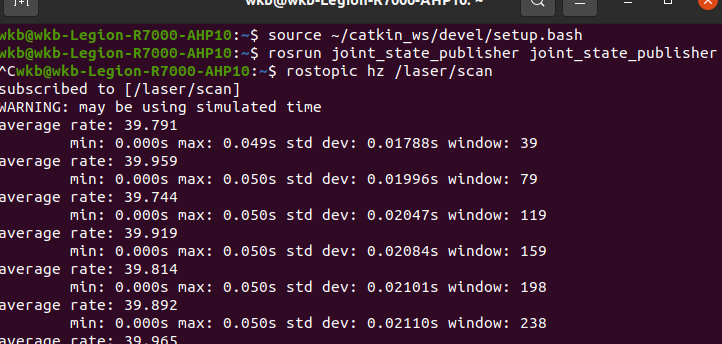

激光话题频率

8. 摄像头与 IMU

8.1 摄像头

摄像头安装在车头 camera_link,分辨率 800×800,更新频率 30 Hz,发布 /camera/image_raw 与 /camera/camera_info 话题。使用 rqt 图像查看工具观察画面:

rqt_image_view /camera/image_raw

将方块放在车头前方时,画面中可以清晰看到障碍物:

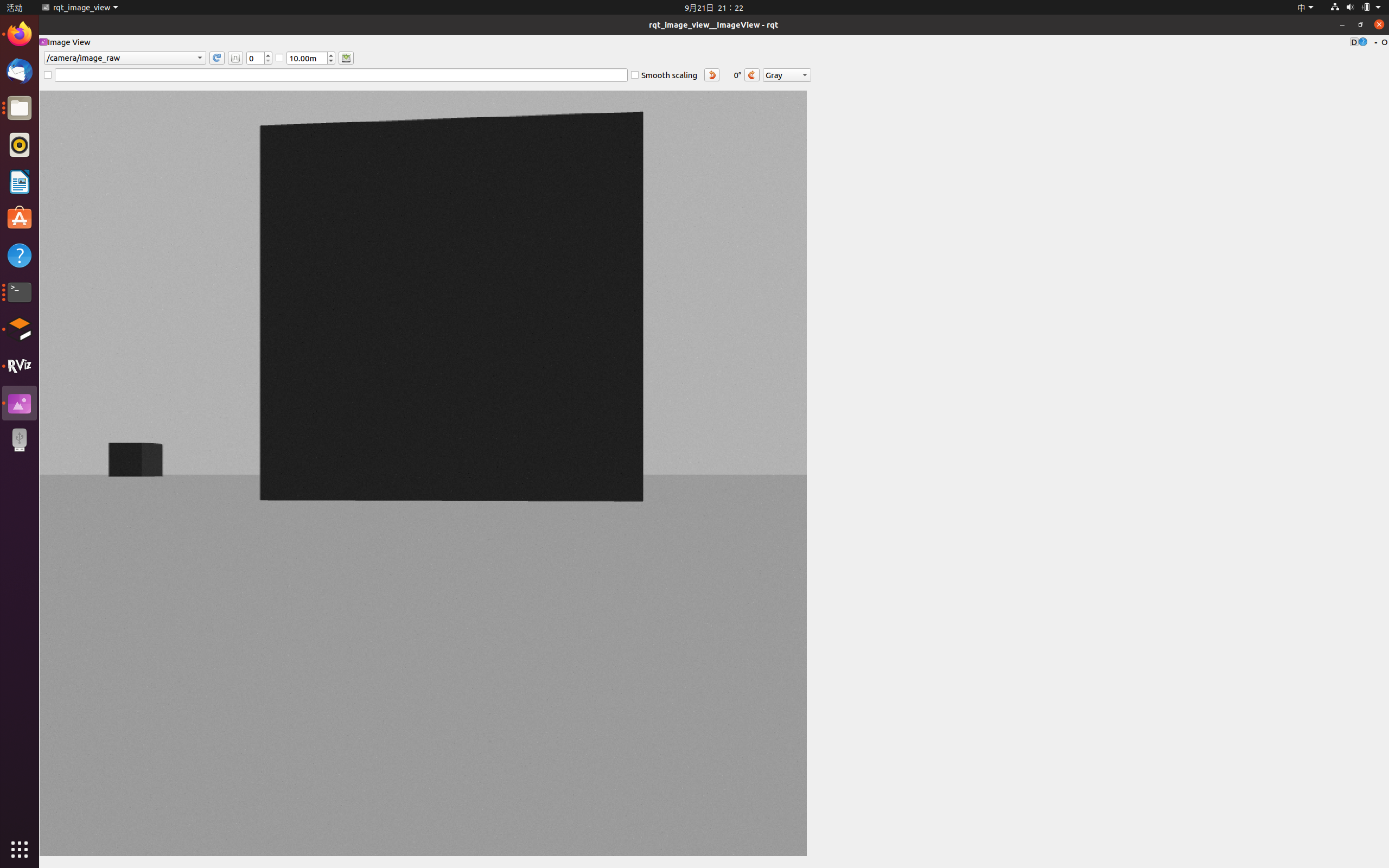

摄像头画面

8.2 IMU

IMU 安装在车体上层 imu_link,更新频率 100 Hz,发布 /imu 话题。查看发布频率,实测约 98 Hz:

rostopic hz /imu

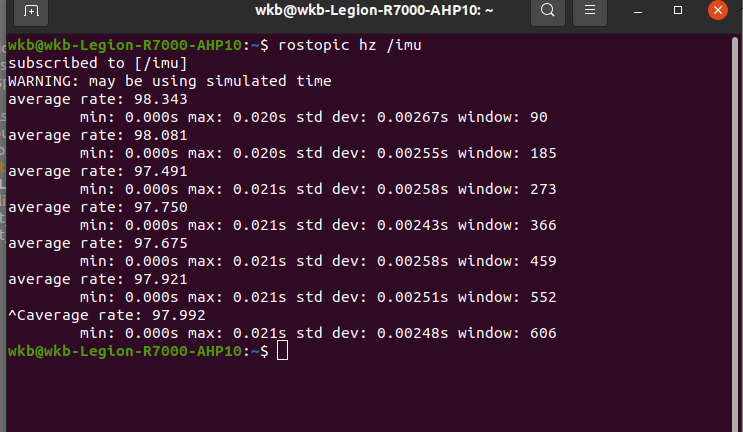

IMU 发布频率

静止状态下查看 IMU 数据,角速度各分量接近 0,线加速度以 z 轴重力分量为主(约 9.8 m/s²),姿态四元数接近单位四元数:

rostopic echo /imu

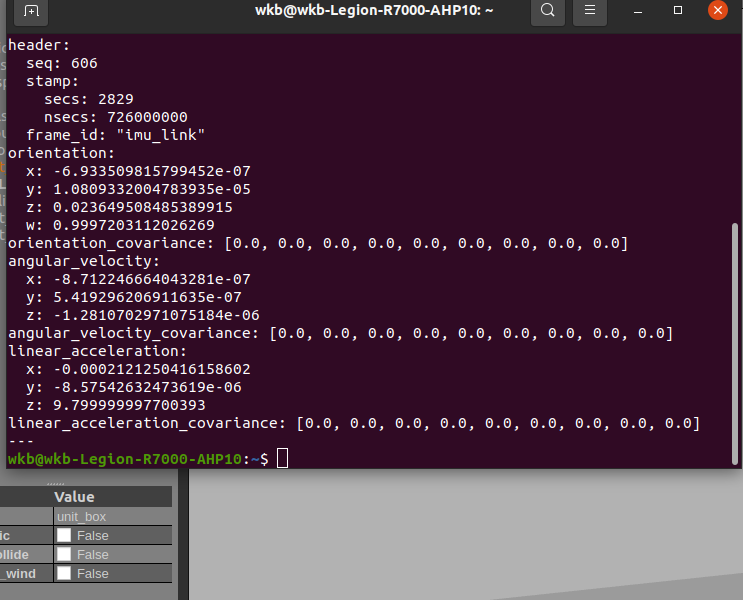

IMU 数据

9. 障碍物检测验证

为验证激光雷达对障碍物的检测效果,在 Gazebo 中放置标准方块并观察射线与点云。

9.1 放置方块

点击 Gazebo 顶部工具栏的 Box 图标,在地面上单击即可放置一个边长 1 m 的方块。在左侧 World 选项卡中展开 Models,选中方块后展开 Pose,按实际位置填写 x、y、z:方块边长 1 m、贴地放置时 z 应填 0.5。每个数值输入后按回车确认:

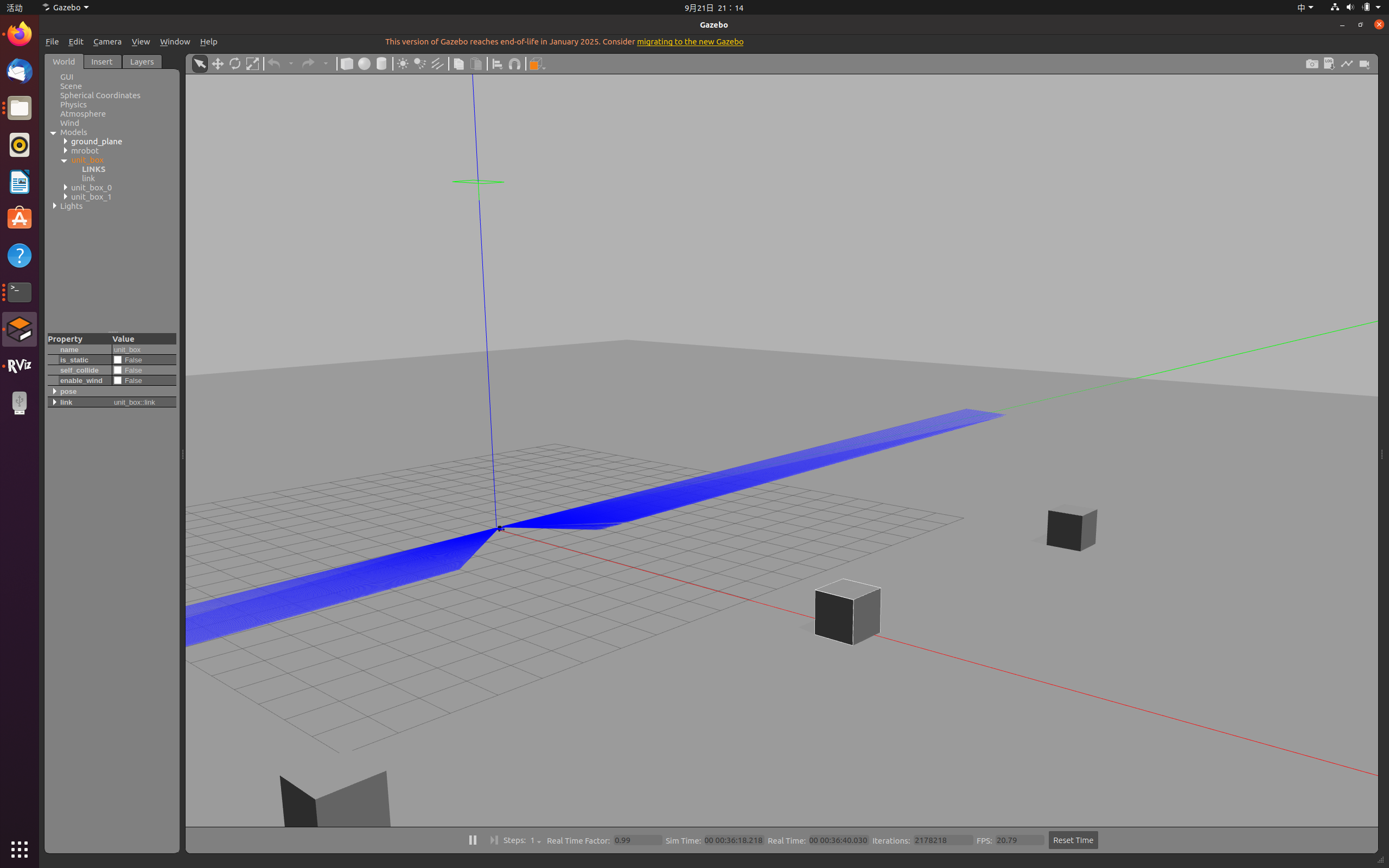

Gazebo Pose 面板

将方块放到车头正前方约 2 m 处,即 x=2、y=0、z=0.5:

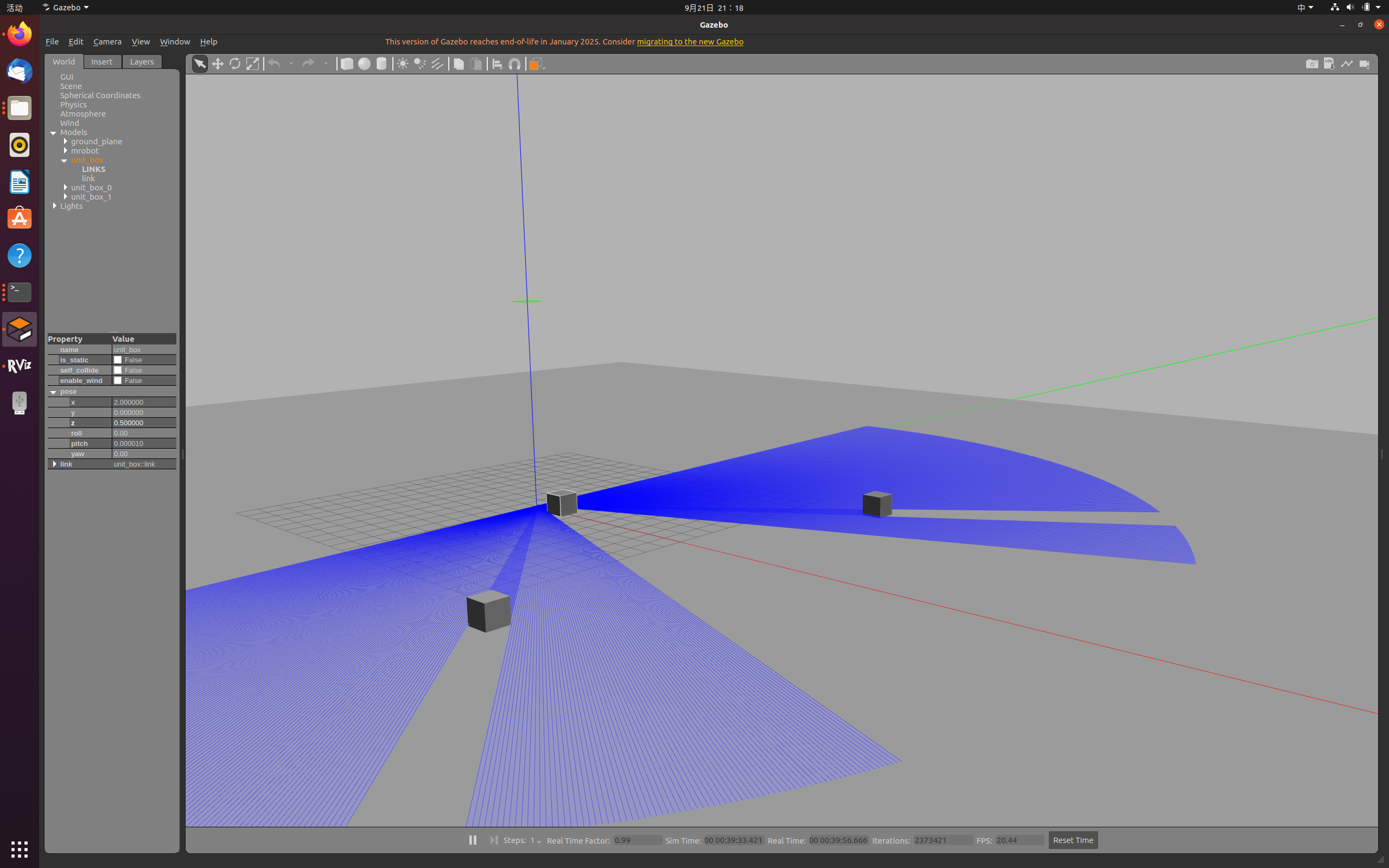

车头前方 2m 的方块

9.2 观察检测结果

Gazebo 中激光射线在方块后方形成明显的楔形阴影区域:

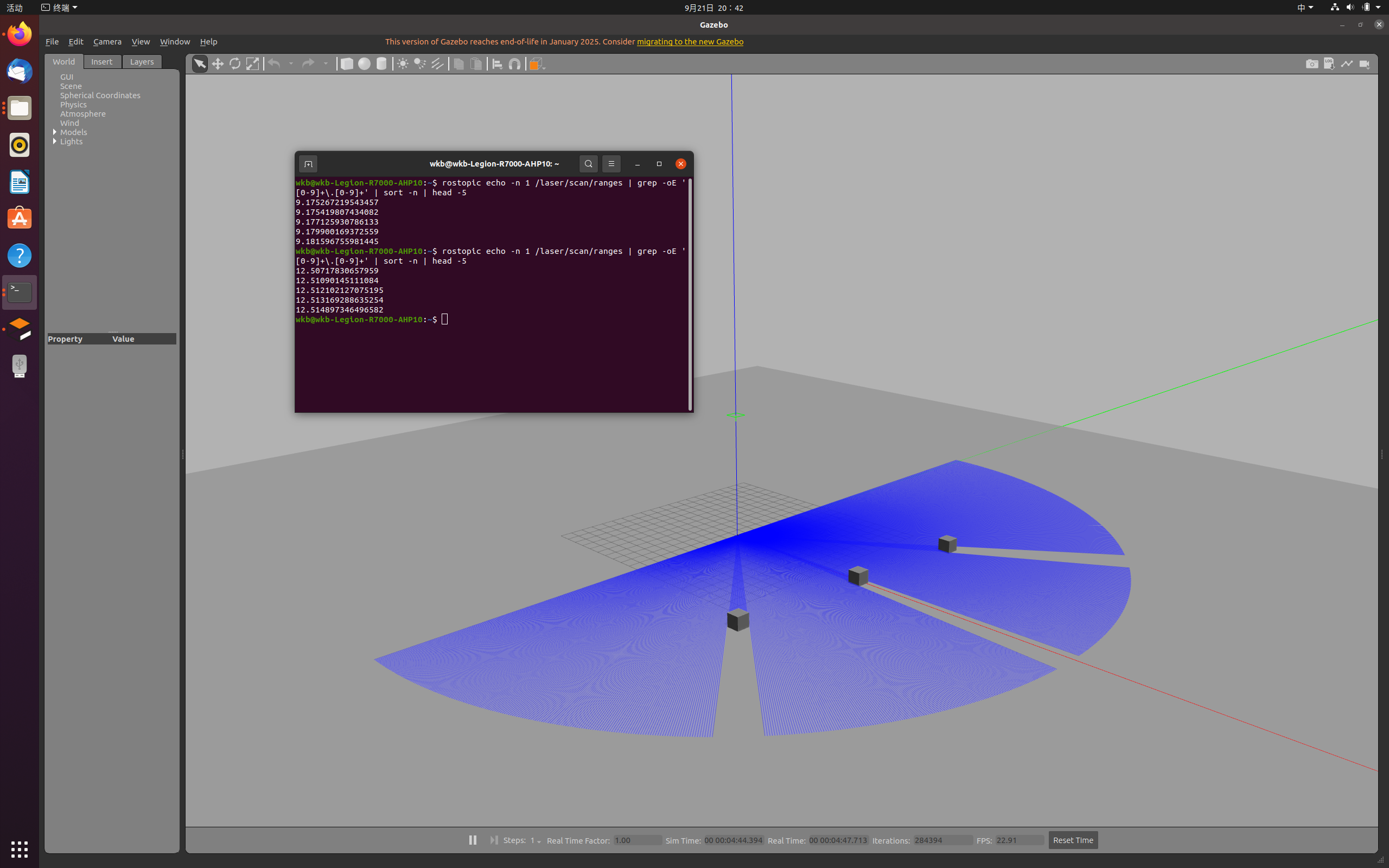

射线楔形阴影

在 Rviz 中将视图切换为 TopDownOrtho 俯视模式,点云与场景中的方块一一对应:车头正前方与侧前方方块的相邻两面在点云中呈现黄色的 L 形与 Γ(反 L)形轮廓,远处方块的侧面呈现蓝色与紫色竖直点线:

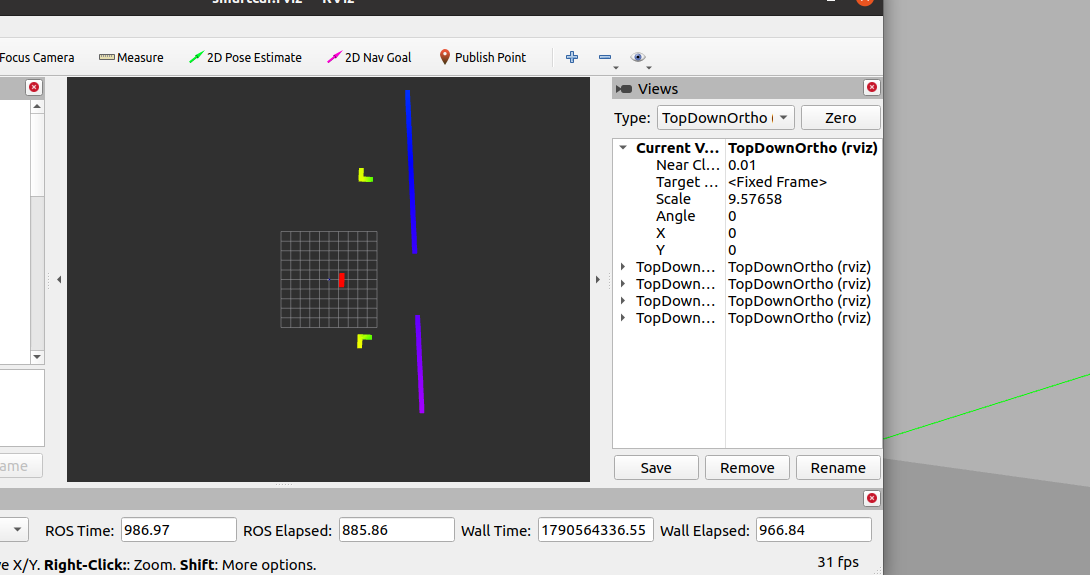

Rviz 俯视点云

点云轮廓与真实障碍物的位置、形状完全吻合,表明小车的运动控制与激光雷达数据链路均工作正常。

10. 常见问题

Q1:加载小车模型出现如下两个崩溃界面怎么办?

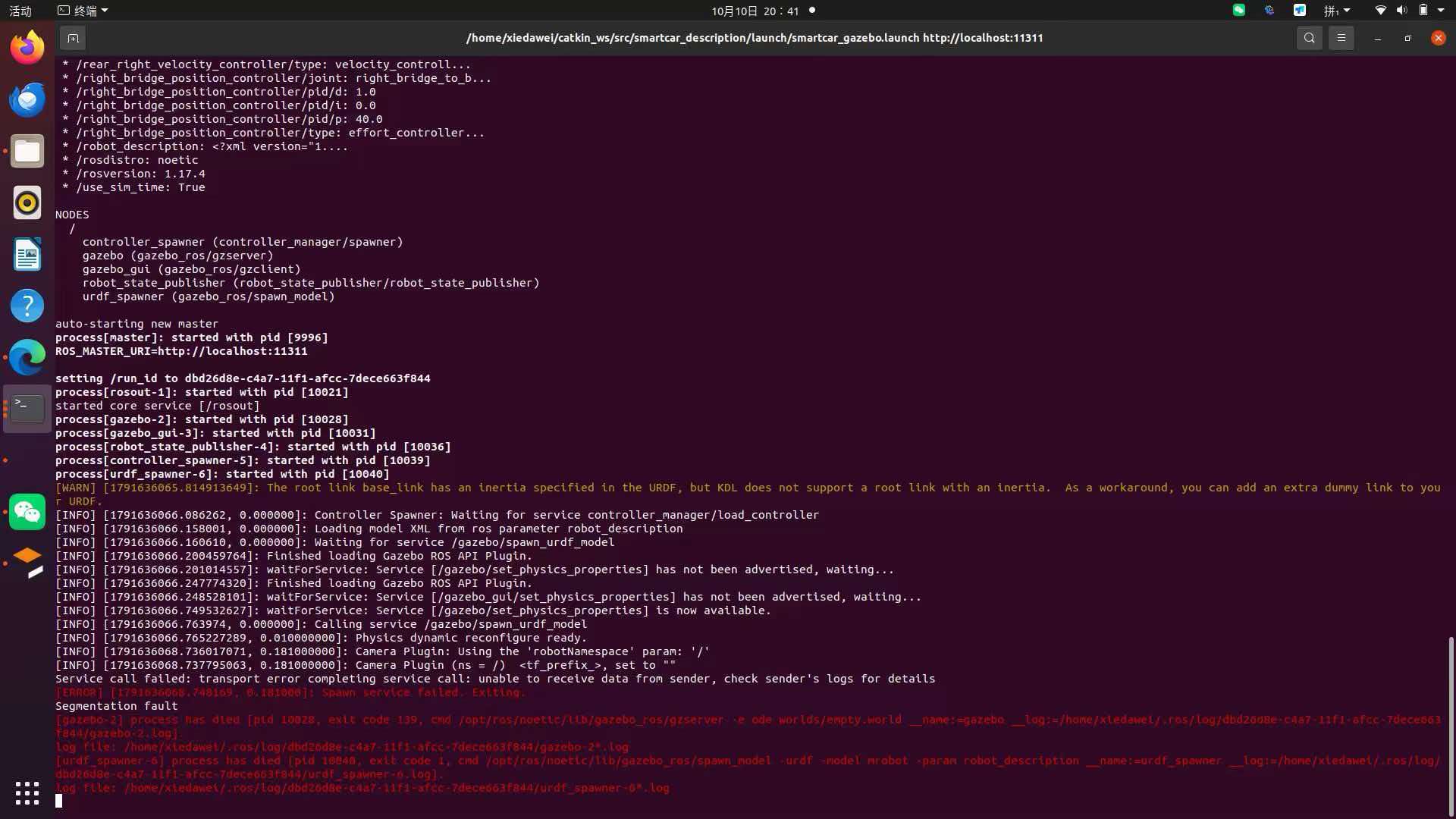

警告1

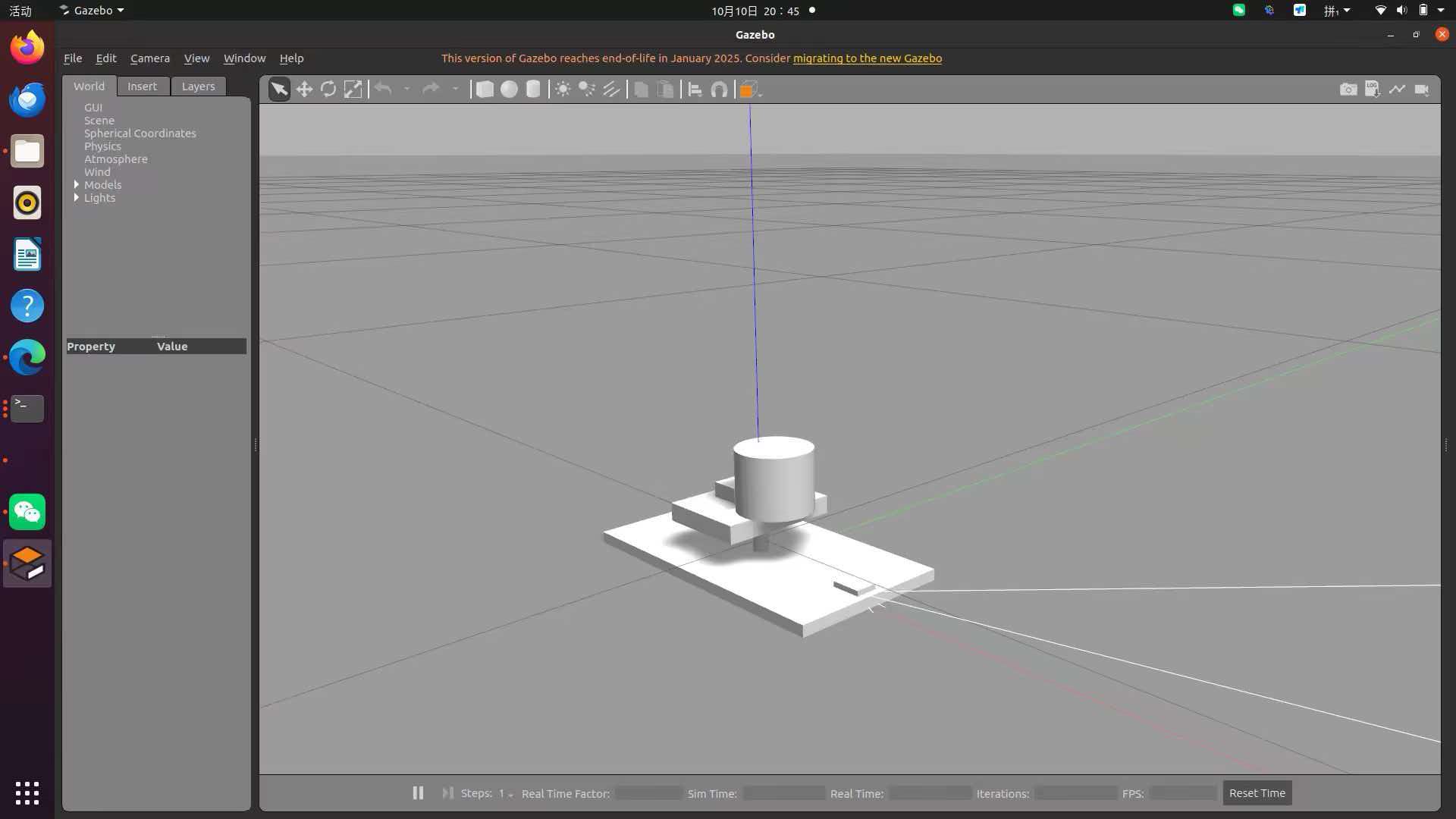

警告2

这不是崩溃,添加以下两个命令即可解决:

sed -i '155,156d' ~/catkin_ws/src/chap7/smartcar_control/CMakeLists.txt
cd ~/catkin_ws
catkin_make

编译末尾出现 [100%] 且无 error 即成功。

Q2:启动后 Gazebo 中看不到射线或传感器没有数据?

确认是通过 roslaunch 启动,而不是先手动运行 gazebo。手动启动的无插件实例会被 Gazebo 单例机制复用,导致 ROS 插件无法注册。先执行 killall gzserver gzclient 关闭所有实例,再使用启动文件。

Q3:修改 xacro 文件后效果没有变化?

Gazebo 不会热加载模型,必须先 killall gzserver gzclient,再重新执行 roslaunch。

Q4:终端持续刷 TF_REPEATED_DATA 警告?

官方 joint_state_publisher 与 Gazebo 同时发布主动关节状态。关闭该节点,改用工程提供的 front_wheel_jsp.py 只补全两个前轮关节。

Q5:Insert 选项卡中的在线模型库无法加载?

在线模型库在国内网络环境下经常无法访问,属于网络问题。本章使用 Gazebo 内置几何体(Box 等)即可完成验证,不影响实验。

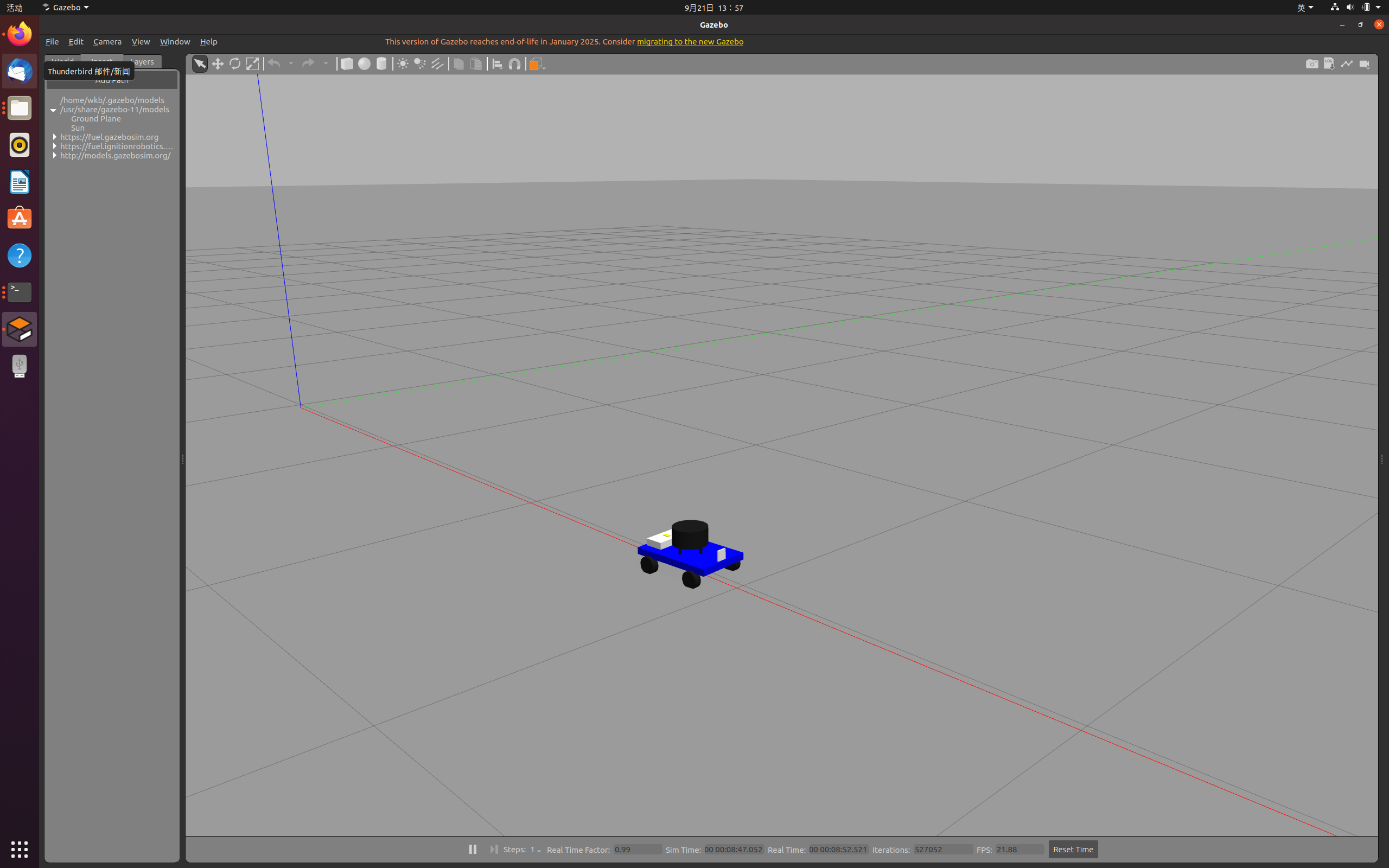

在线模型库无法访问

Q6:Rviz 中 LaserScan 显示项没有自动出现?

功能包复制到已存在的同名目录时可能发生目录嵌套,导致加载的仍是旧配置。删除旧目录后重新复制,或在 Rviz 中手动 Add → LaserScan,话题选择 /laser/scan。

Q7:键盘节点按键后小车没有反应?

检查运行键盘节点的终端窗口是否获取鼠标焦点,并确认系统处于英文输入法状态;待机时终端持续打印全 0 数据属于正常现象。


本章完成了阿克曼四轮小车从 xacro 建模、xacro 旧语法修复、ros_control 控制器配置、阿克曼运动解算与键盘遥控,到激光雷达自扫故障排查和三传感器数据验证的完整流程,全部实验结果均在 Ubuntu 20.04 + ROS Noetic 环境下复现通过,工程代码位于仓库 src/chap7 目录。
