点云转八叉树占用地图

本文介绍空域载具八叉树三维寻路项目中的建图环节：把 3D 激光雷达的原始点云， 通过坐标变换与射线投射，增量地构建成一棵八叉树（octree）占用地图， 为后续在八叉树上做 A* 全局寻路提供"哪里有障碍、哪里可以通过"的几何依据。

对应总纲第 3 节「从传感器点云到占用地图」。

1. 输入：3D 激光雷达点云

输入话题是 /cloud_in，由桥接节点 airsim_bridge 从 AirSim 取回后发布 （桥接节点见 AirSim 载具与位置控制）。雷达参数写在模拟器的 settings.json 里：

每帧约 9700 个点、10 Hz，即每秒约 9.7 万个测量值。点云里的每个点都表示 "这条射线打到了这里"，但没有打到任何东西的射线在消息里是无效值 （NaN / inf），处理时必须先剔除。

为什么这里不用现成的 octomap_server：本项目的重点是讲清三维寻路的完整原理。 自己写插入逻辑，才能把"坐标变换 → 射线投射 → 概率更新"这条链路逐一展示出来； 相应地，节点名也叫 pointcloud_to_octomap 而不是直接复用 octomap_server。

2. 坐标变换：从传感器坐标系到世界坐标系

激光雷达的点坐标是在传感器坐标系下的（本项目中点云的 frame_id 为 lidar_link）： 点 (1.0, 0, 0) 表示"正前方 1 m 处有障碍"。但地图必须是世界坐标系下的： 飞行器飞到别处之后，同一个障碍物在世界系里的坐标不能变。

因此每帧点云都要先做一次刚体变换：

$$\boldsymbol{p}_{world} = \boldsymbol{R}\,\boldsymbol{p}_{sensor} + \boldsymbol{t}$$

其中 $\boldsymbol{R}$、$\boldsymbol{t}$ 是 TF 树中 world ← lidar_link 的旋转与平移。 这条 TF 链由桥接节点建立：world → base_link 由位姿动态广播， base_link → lidar_link 由雷达安装位置静态广播。旋转用四元数表示， 节点里直接由四元数构造旋转矩阵：

tf2::Quaternion rotation(q.x, q.y, q.z, q.w);
tf2::Matrix3x3 rot_matrix(rotation);
tf2::Vector3 p_world = rot_matrix * tf2::Vector3(p.x, p.y, p.z) + origin;

origin 同时还有一个用途：它正是射线投射的原点——所有激光都从雷达位置射出去。

为什么点云用本体系而不是世界系：模拟器 settings.json 里的 DataFrame 选了 SensorLocalFrame，点云直接在雷达本体系下输出。这样建图侧只需一次 TF 查询， 就同时拿到"点云到世界的变换"和"射线原点"，不必再为点云单独传一份位姿； 建图节点也因此与具体模拟器解耦。

3. 射线投射与概率更新

3.1 三个状态：占用、空闲、未知

一条激光射线的物理含义不只是"终点有东西"，还包含"这条线路上没有东西"。 octomap 把这个信息利用起来，每个体素因此有三种状态：

这一点是八叉树建图比"把点云体素化"更有价值的地方：空闲空间被显式清出来了。 如果只把点标记为占用，那么"没有点"既可能是空地也可能是没扫到，规划器无法区分， 就会把大片未知区域当成障碍，导致无解。

3.2 概率占用模型与 log-odds

实际传感器有噪声，一次测量不足以定论，octomap 用概率来描述每个体素：

• 命中一次，占用概率上调：$P(\text{hit}) = 0.7$（默认）
• 射线穿过一次，占用概率下调：$P(\text{miss}) = 0.4$（默认）

多个测量用 log-odds 形式累加，把乘法变成加法：

$$L(n) = L(n-1) + \log\frac{P}{1 - P}$$

命中时加 $\log(0.7/0.3) \approx +0.85$，穿过时加 $\log(0.4/0.6) \approx -0.41$。 概率被限制在 $[0.12,\ 0.97]$ 之间（clamping），这样一方面避免"一次误检就永久占用"， 另一方面也避免概率被反复累加到浮点饱和，导致后来的测量再也改不回来。

3.3 octomap 的接口

上面整套逻辑由 octomap::OcTree::insertPointCloud() 一次完成：

tree_.insertPointCloud(cloud,                               // 世界坐标系下的点云
                       octomap::point3d(ox, oy, oz),        // 射线原点（雷达位置）
                       max_range_,                          // 最大量程
                       true,                                // lazy_eval
                       false);                              // discretize
tree_.updateInnerOccupancy();

• lazy_eval = true：插入时只更新叶节点，父节点的占用状态先不回溯； 一帧插完后统一调用 updateInnerOccupancy()。这样避免了每插一个点都往上爬树， 是 octomap 官方推荐的做法。
• 八叉树的多分辨率特性在这里自然体现出来：大片空旷区域只用一个父节点表示， 只有障碍物附近才细分到 0.3 m 的叶节点。

4. 实现：pointcloud_to_octomap 节点

节点源码：src/air/octree_uav_3d_pathfinding/src/pointcloud_to_octomap.cpp

每收到一帧点云的处理流程：

1. 查 TF：取 world ← 点云 frame_id 的变换。优先用点云自带的时间戳； 若 TF 尚未更新到该时刻，退化为"取最新可用变换"并给出限频告警。
2. 变换并过滤：逐点剔除 NaN/inf（未命中）与过近的点，再按 point_stride 抽稀， 最后乘上旋转矩阵、加上平移，得到世界坐标下的点云。
3. 射线投射：调用 insertPointCloud()，命中点记为占用、途经体素记为空闲。
4. 发布：定时把八叉树发布出去，并把占用叶节点转成彩色立方体 Marker。

节点输出的两路结果：

关于可视化方式：RViz 显示八叉树本来需要额外的 octomap_rviz_plugins 插件， 为了减少环境依赖，这里自己把占用叶节点转成 MarkerArray——每个占用叶节点一个 边长等于分辨率的立方体，并按高度着色（低处偏蓝、高处偏红），于是高度层次一眼可见。 /octomap_full 则留给后续的 A* 规划节点：它可以直接反序列化出同一棵八叉树。

5. 参数说明

参数位于 config/params.yaml 的 pointcloud_to_octomap 组，由 main.launch 载入。

调参建议：

• 性能是这里的主要矛盾。雷达一帧约一万个点，每个点一条射线，射线长度除以分辨率 就是需要更新的体素数量。逐点投射在虚拟机上跟不上，所以默认抽稀 2 倍、分辨率取 0.3 m、 量程收到 30 m。机器性能富裕时可以把 point_stride 调回 1、resolution 调到 0.2。
• resolution 从 0.3 调到 0.15，体素数量约变为 8 倍，内存和耗时都会明显上升。
• 障碍物被"吃掉"（明明有障碍却显示可通行）通常是分辨率过大导致的， 可以把 resolution 调小，或适当增大 prob_hit。
• 体素全是同一个颜色，说明 color_min_z / color_max_z 与实际高度范围不匹配。

6. 运行方法与效果

# 编译（本包从本节开始包含 C++ 节点）
cd ~/uav_ws && catkin_make
source ~/uav_ws/devel/setup.bash

# 一条命令启动：桥接 + 点云建图 + 环境自检 + RViz
roslaunch octree_uav_3d_pathfinding main.launch

前置条件：宿主上的模拟器必须已经启动（见环境配置与前置准备 第 5 节）， 并且 config/params.yaml 里的 host 已改成你自己宿主机的 VMnet8 地址，否则桥接节点连不上。

只关心建图、不需要 RViz 时：

roslaunch octree_uav_3d_pathfinding main.launch rviz:=false

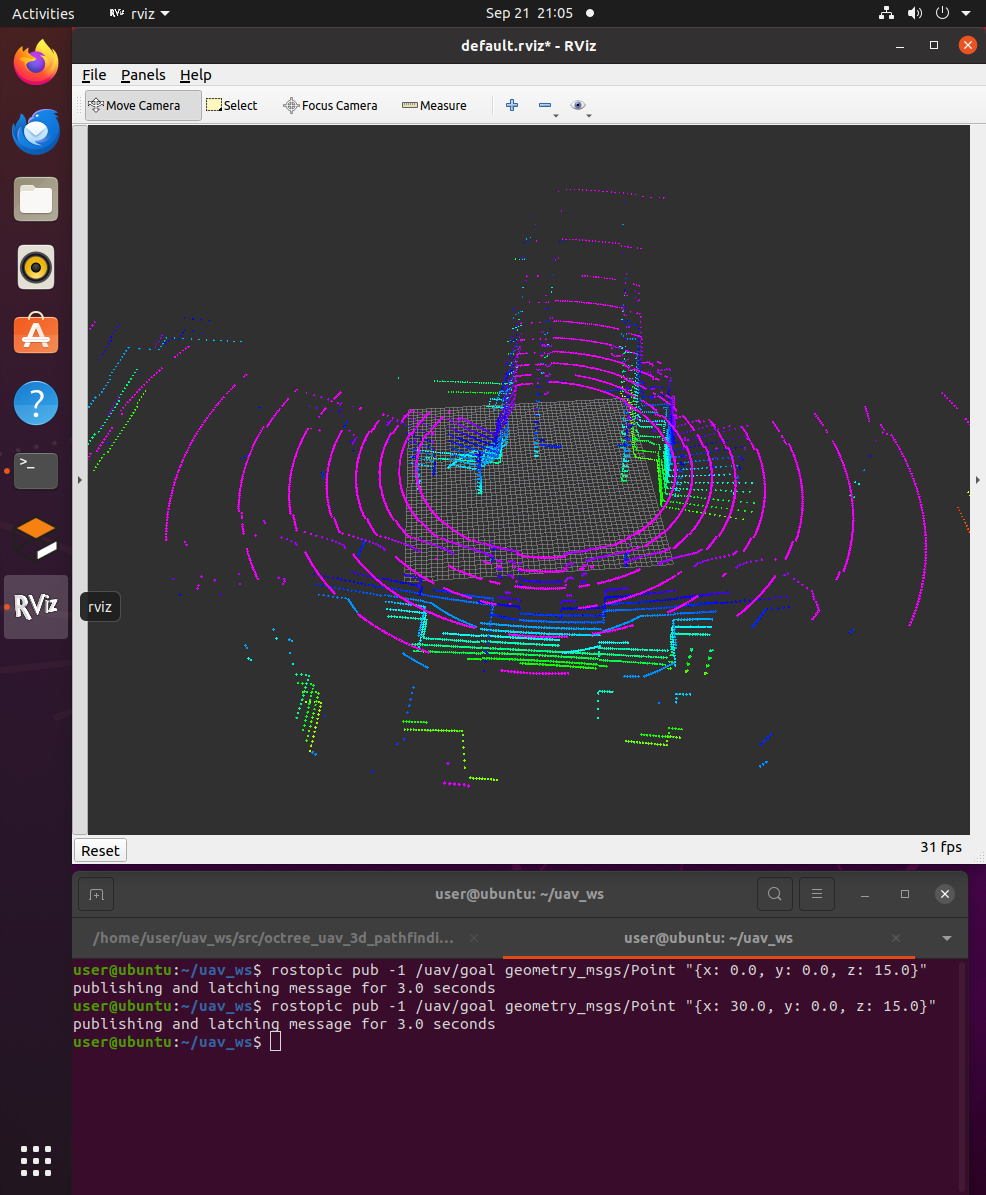

飞行器起飞后开始扫描，RViz 中的彩色体素随扫描范围逐渐生长； 再让飞行器飞到别处，就能看到地图沿着飞行轨迹不断扩展：

# 需要一个新的终端。目标点是 ROS 世界系 ENU
source ~/uav_ws/devel/setup.bash
rostopic pub -1 /uav/goal geometry_msgs/Point "{x: 30.0, y: 0.0, z: 15.0}"

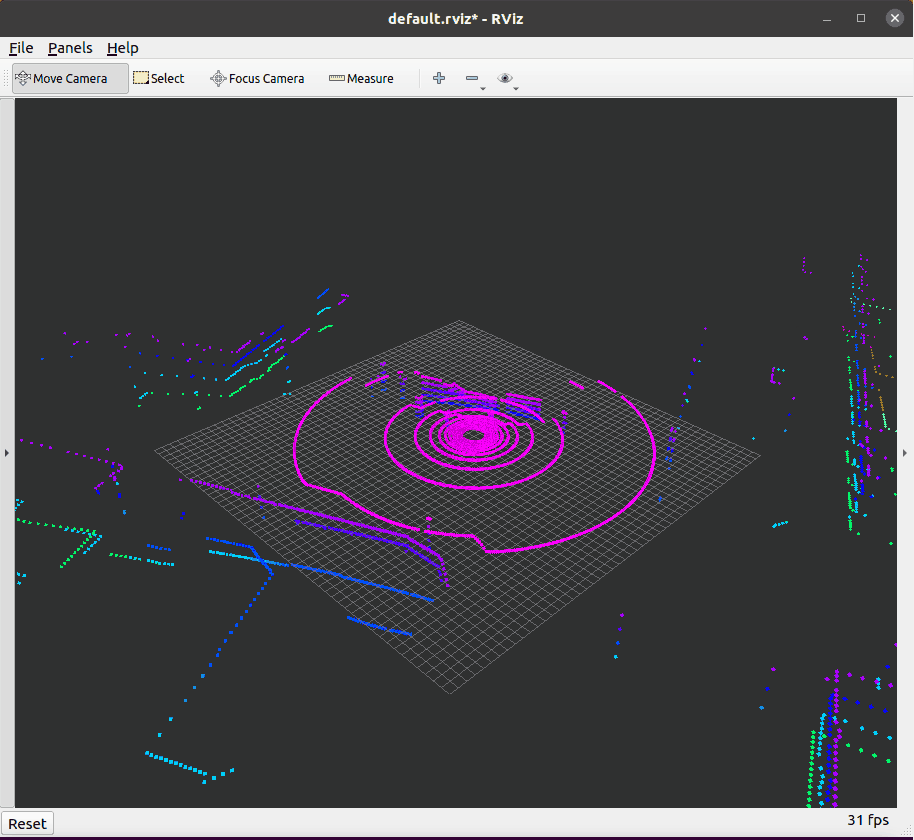

飞行器移动过程中地图随时间生长：

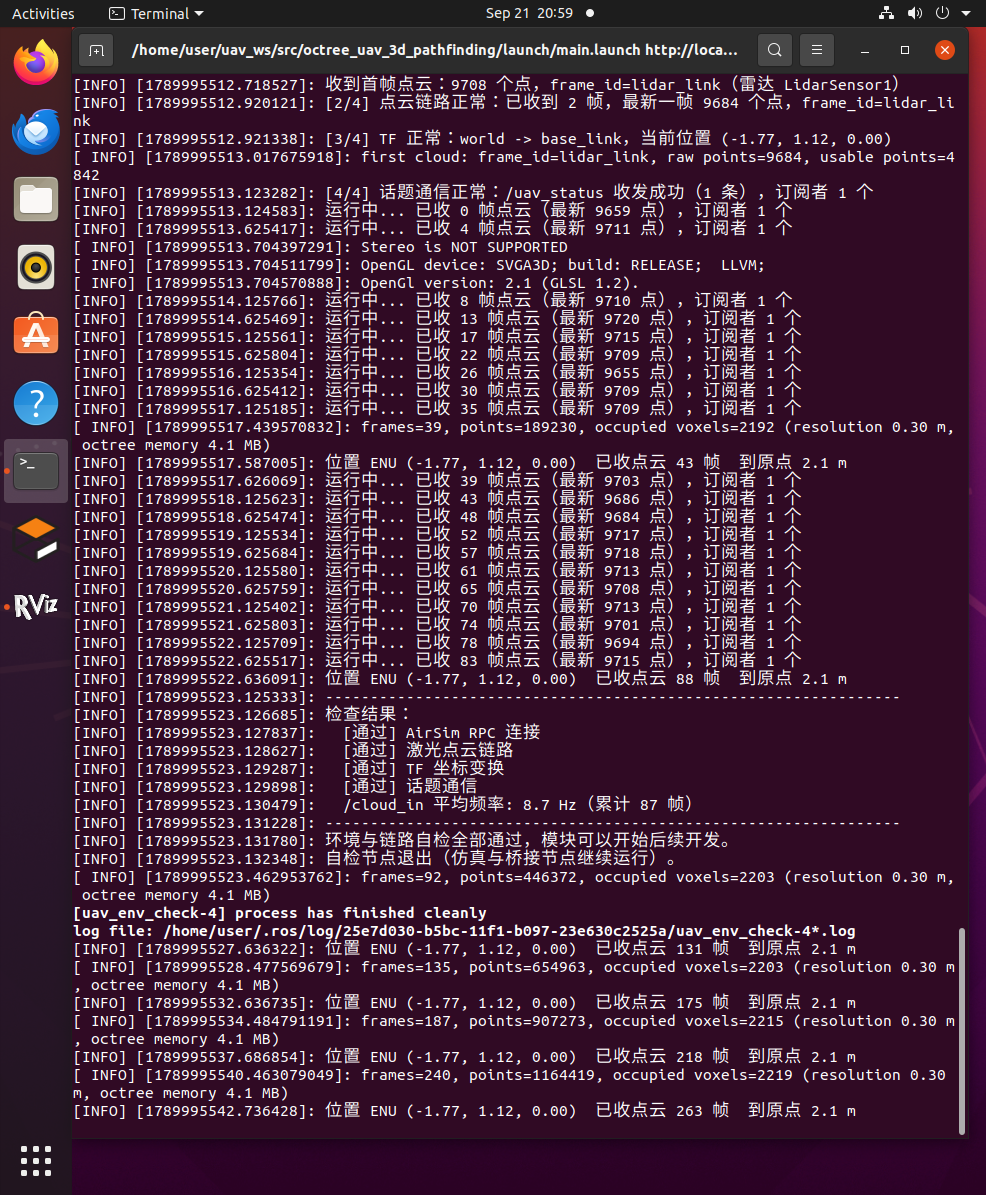

建图节点每 5 秒输出一次统计信息，可以看到点云在持续进来、占用体素在增长：

7. 主要话题

排查用命令：

# 确认点云话题的消息类型是 sensor_msgs/PointCloud2
rostopic info /cloud_in

# 看点云频率（应约 10 Hz）
rostopic hz /cloud_in

# 看八叉树地图消息的频率
rostopic hz /octomap_full

参考

• OctoMap 官网
• Hornung et al., OctoMap: An Efficient Probabilistic 3D Mapping Framework Based on Octrees, Autonomous Robots, 2013
• octomap_msgs 消息定义
• 模块源码：src/air/octree_uav_3d_pathfinding/

本文档及配套模块代码在编写过程中使用了 AI 大模型辅助（方案讨论、代码与文档起草、问题排查）。 全部内容经过实际运行验证：模块在 Ubuntu 20.04.6 + ROS Noetic + AirSim 1.8.1 环境下 通过 roslaunch octree_uav_3d_pathfinding main.launch 运行，并得到上述建图结果。 作者对提交内容的正确性与完整性负全部责任。
