新增无人机飞行状态识别与轨迹绘制 ROS 2 封装模块

作业概述与背景

“本模块基于 ROS 2 实现了一套无人机飞行状态识别系统。系统通过发布节点模拟无人机速度指令（Twist），接收节点实时订阅数据，自动识别当前的飞行状态（直线、旋转、悬停），并基于固定步长模拟实时绘制飞行轨迹图。”

新增功能

在原模块的基础上补充了以下能力（原有默认行为保持不变）：

  1. 状态细分：由“直线 / 旋转 / 悬停”扩展为 9 种状态——直线前进、直线后退、原地左转、原地右转、前进左转、前进右转、后退左转、后退右转、悬停。
  2. 状态广播：识别结果同时发布到 /drone/flight_state（std_msgs/String），后续节点无需再解析日志即可拿到当前状态。
  3. 记录导出：退出时自动导出逐点轨迹 drone_trajectory.csv 与汇总 drone_trajectory_summary.json（采样数、时长、折线距离、包围盒、各状态次数/时长/占比）。
  4. 参数化：步长、转角、死区、发布频率、指令序列、导出目录等均可配置，见下方参数表。
  5. 可测试：状态识别、位姿积分、记录导出拆到纯逻辑模块 flight_state.py，不依赖 ROS 即可做单元测试。

运行环境

  • 操作系统：Ubuntu 22.04（虚拟机）
  • ROS 2 版本：Humble
  • 依赖库：rclpy, geometry_msgs, std_msgs, matplotlib

核心代码文件清单

本模块包含以下核心文件，均已提交至仓库：

src/drone_trajectory_logger/
├── drone_trajectory_logger/
│   ├── flight_state.py      # 状态识别 / 位姿积分 / 记录导出（纯逻辑）
│   ├── main.py              # 发布节点：按指令序列发送 Twist
│   └── trajectory_analyzer.py  # 识别节点：识别状态、绘图、导出
├── resource/
│   └── drone_trajectory_logger
├── launch/
│   └── main.launch.py
├── package.xml
├── setup.py
├── setup.cfg
└── README.md
tests/
└── test_drone_trajectory_logger_local.py   # 本地单元测试（无 ROS）

运行步骤

  1. 新建工作空间并拷贝代码：

mkdir -p ~/ros2_ws/src
cp -r ~/OpenHUTB/ros2/src/drone_trajectory_logger ~/ros2_ws/src/
cd ~/ros2_ws
2.编译并加载环境：

colcon build --packages-select drone_trajectory_logger
source install/setup.bash
3.一键启动发布节点和分析节点：
ros2 launch drone_trajectory_logger main.launch.py

也可以按需指定指令序列与导出目录：

ros2 launch drone_trajectory_logger main.launch.py \
  sequence:=forward,forward,turn_left,hover \
  output_dir:=/tmp/drone_logs \
  export_every:=10

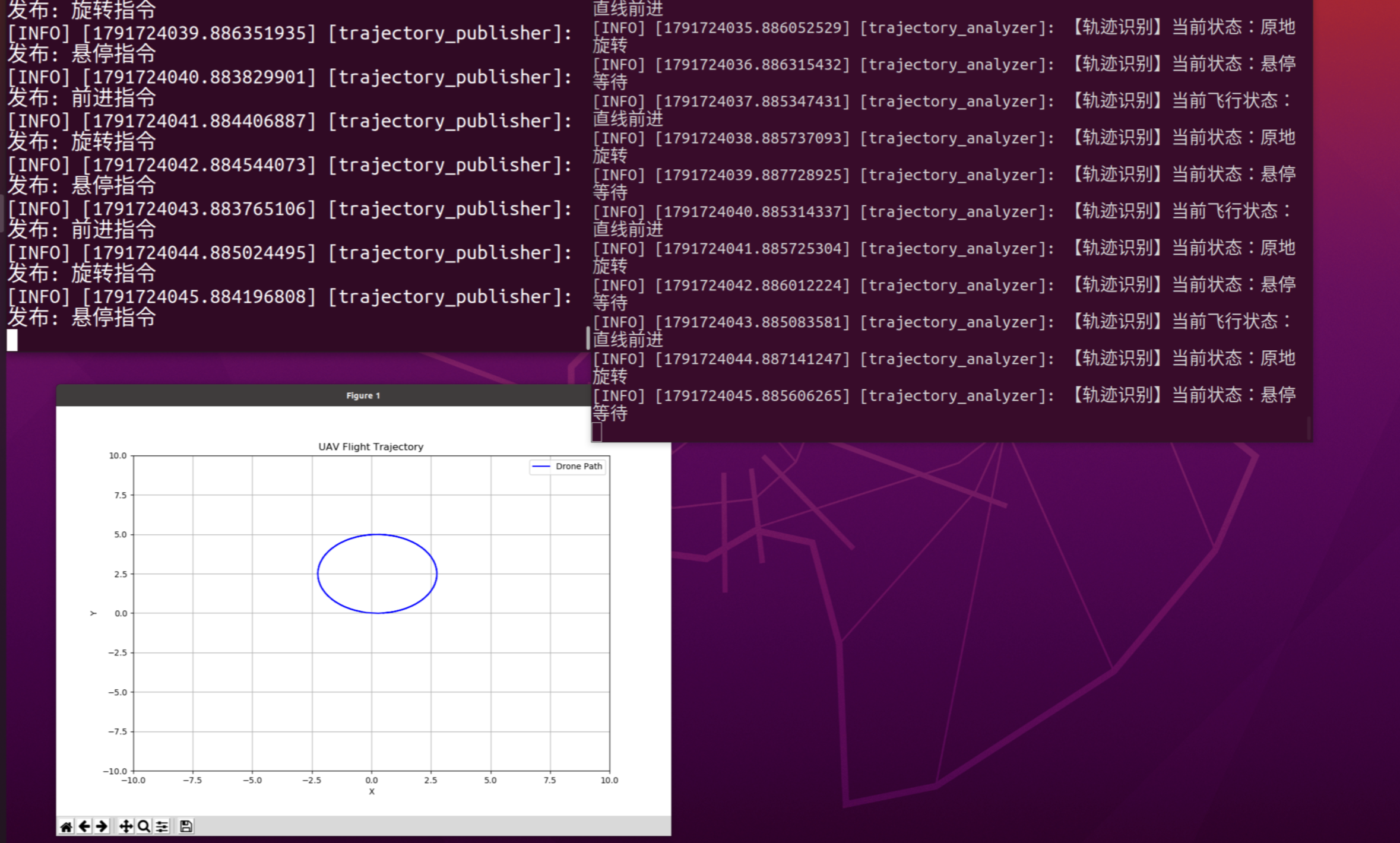

4.预期输出：终端会同时打印出“轨迹发布节点已启动”和“轨迹识别节点已启动”，并弹出一个绘图窗口。 运行效果图片

5.运行结束后，在 output_dir（默认为当前工作目录）下查看导出结果：

  • drone_trajectory.csv：index,time_s,x,y,theta_deg,state,linear_x,angular_z
  • drone_trajectory_summary.json：采样数、时长、折线距离、包围盒、各状态次数/时长/占比

参数说明

参数 默认值 说明
publish_rate 1.0 发布节点发送指令的频率（Hz）
sequence forward,turn_left,hover 指令序列，逗号分隔；可选 forward/backward/turn_left/turn_right/hover
linear_speed / angular_speed 1.0 指令对应的线速度/角速度系数
cmd_vel_topic /drone/cmd_vel 速度指令话题
state_topic /drone/flight_state 识别结果发布话题
step_length 0.5 每个采样步的位移（米）
turn_step 0.2 每个采样步的转角（弧度）
linear_deadband / angular_deadband 0.01 判定为“静止”的死区
enable_plot true 是否打开 matplotlib 实时绘图（无显示器时设为 false）
export_on_shutdown true 退出时是否自动导出记录
export_every 0 每 N 个采样点导出一次，0 表示只在退出时导出
output_dir 空 导出目录，留空则使用当前工作目录
csv_name / json_name drone_trajectory.csv / drone_trajectory_summary.json 导出文件名

以上参数都可以直接写成 ros2 launch drone_trajectory_logger main.launch.py <参数>:=<值>； 也可以用 ros2 run drone_trajectory_logger analyzer --ros-args -p <参数>:=<值> 单独启动某个节点。

关于时长统计：识别节点用节点时钟（self.get_clock().now()）给每个采样点打真实时间戳， duration_s 与各状态时长都是相邻时间戳的差，与 publish_rate 无关—— 把发布频率改成 10 Hz 时，time_s/时长仍是真实秒数，只是采样更密。 publish_rate <= 0 会在发布节点构造时直接报 ValueError，不会被静默切成别的周期。

本地测试

没有 ROS 环境也能验证核心逻辑：

python3 tests/test_drone_trajectory_logger_local.py

测试覆盖状态细分、位姿积分、指令解析、CSV/JSON 导出内容以及工程文件配置。

效果说明：发布节点成功发送不同的飞行指令，识别节点成功解析并打印出对应的飞行状态日志，同时基于实时数据绘制了飞行轨迹图（椭圆），验证了状态识别与轨迹绘制记录功能的正确性。 备注：本模块使用模拟的飞行指令流进行验证，后续可接入真实的无人机仿真数据。
