基于激光雷达扫描的神经网络障碍物分类

本文介绍一个基于 ROS 2 Humble、Gazebo Fortress 与 PyTorch 的激光雷达感知模块。模块订阅仿真环境中 2D 激光雷达发布的 /scan（sensor_msgs/LaserScan，360 束），由一个三层 MLP 将每条扫描分为 near（近障）、far（远障）、free（无障）三类，并通过 /obstacle_class、/obstacle_confidence 话题发布分类结果以及置信度。

1. 系统组成

仿真激光雷达生成 360 束 2D 扫描，ros_gz_bridge 把 Gazebo 消息转换为 ROS 2 sensor_msgs/LaserScan，inference_node 加载训练好的 MLP 权重做推理，发布类别字符串和置信度。

2. 环境要求与安装

加载 ROS 2 环境并安装 Python 依赖：

source /opt/ros/humble/setup.bash
python3 -m pip install --user -r src/chap5/lidar_obstacle_nn/requirements.txt

纯 CPU 环境（无 NVIDIA 显卡）：PyPI 默认的 torch 即为 CPU 版，上面的命令已经足够，推理节点会自动跳过 CUDA 探测直接使用 CPU。

有 NVIDIA 显卡的环境：按 PyTorch 官网 选与驱动匹配的 CUDA wheel，例如：

python3 -m pip install --user torch --index-url https://download.pytorch.org/whl/cu121

无显示器的机器（服务器/虚拟机/CI）：GPU 激光雷达传感器需要渲染上下文才能产生回波，需安装 xvfb 并用虚拟显示启动（见 6.3 节）：

sudo apt install xvfb

验证安装：

python3 -c "import torch; print(torch.__version__, torch.cuda.is_available())"
# 纯 CPU 机器输出形如 2.3.1+cpu False，属预期且受支持
ros2 pkg prefix ros_gz_sim_demos   # 应输出 /opt/ros/humble

3. 计算原理

3.1 激光雷达扫描数据结构

sensor_msgs/LaserScan 是 ROS 2 标准激光雷达消息，关键字段：

本模块在 Gazebo SDF 里配置 360 束、2π 弧度、5 Hz、0.05–30 m 量程的水平 2D 激光雷达。

3.2 分类规则与标签

基于扫描中最小有效距离 $r_{\min} = \min_i r_i$（$r_i$ 为第 $i$ 束距离），三分类规则：

$$\text{label} = \begin{cases} 0\ (\text{near}), & r_{\min} < d_{\text{danger}} \\ 1\ (\text{far}), & d_{\text{danger}} \le r_{\min} < d_{\text{far}} \\ 2\ (\text{free}), & r_{\min} \ge d_{\text{far}} \end{cases}$$

阈值默认 $d_{\text{danger}}=1.0\,\text{m}$、$d_{\text{far}}=3.0\,\text{m}$，可在 config/params.yaml 修改。

3.3 神经网络结构

采用三层全连接网络（MLP），输入 360 维（重采样后的扫描向量），输出 3 类 logits：

$$\begin{aligned} \mathbf{x}_0 &= \text{clamp}(r, 0, 30)/30 \in \mathbb{R}^{360} \\ \mathbf{h}_1 &= \text{ReLU}(W_1 \mathbf{x}_0 + b_1), \quad W_1 \in \mathbb{R}^{128 \times 360} \\ \mathbf{h}_2 &= \text{ReLU}(W_2 \mathbf{h}_1 + b_2), \quad W_2 \in \mathbb{R}^{128 \times 128} \\ \mathbf{z} &= W_3 \mathbf{h}_2 + b_3, \quad W_3 \in \mathbb{R}^{3 \times 128} \\ \hat{\mathbf{p}} &= \text{softmax}(\mathbf{z}) \end{aligned}$$

总参数量 $\approx 360 \times 128 + 128 \times 128 + 128 \times 3 \approx 62{,}272$，权重文件约 249 KB，远低于仓库 3 MB 二进制上限。

3.4 训练目标

交叉熵损失 + Adam 优化器，类均衡加权采样防止小类被忽略：

$$\mathcal{L}(\theta) = -\frac{1}{N}\sum_{i=1}^{N} w_{y_i}\sum_{c=0}^{2} \mathbb{1}[y_i=c]\log \hat{p}_{i,c}, \quad w_c = \frac{N}{3 \cdot N_c}$$

4. 算法流程

4.1 数据采集（合成）

4.2 数据采集（动态仿真场景）

静态世界（obstacle_world.sdf）里三个障碍物与机器人都是 static，对 360° 雷达而言最近距离恒为 0.4 m，collect_data 静止采集只能得到 near 一类；"旋转机器人"也无济于事——360° 扫描转不转都能同时看到全部障碍。要采到三类均衡的真实仿真数据，需要让障碍物的径向距离本身发生变化。

动态世界 obstacle_world_dynamic.sdf 把唯一的红色障碍块挂在一条水平棱柱关节（prismatic joint）上，由 Gazebo 自带的 JointPositionController 驱动。采集节点在 /obstacle_slider/cmd_pos 上发布关节位置，依次经过 6 个站位（每类两个距离），形成天然均衡且带类内距离变化的数据集：

障碍块半深 0.2 m、关节零位时中心在 0.6 m，因此表面距离 = 关节位置 + 0.4 m。

除了等待运动时间，节点还对每条扫描做距离带校验：标签与当前站位一致、且实测最近距离与该站位期望距离之差不超过 station_tolerance（默认 0.15 m）才入库。这样滑台穿过中间距离时产生的扫描（标签碰巧相同但距离不对）不会污染数据。

4.3 训练

4.4 在线推理

5. 源码解析

6. 运行步骤

6.1 构建

source /opt/ros/humble/setup.bash
cd /path/to/ros2_ws          # 含本包的 src 的工作空间
colcon build --packages-select lidar_obstacle_nn --symlink-install
source install/setup.bash

6.2 首次运行前必须先生成模型权重

models/lidar_mlp.pt 权重文件不随仓库分发（仓库 .gitignore 约定忽略 *.pt 二进制训练产物，保持仓库以文本为主），克隆后第一次运行前需要自己训练生成一次（CPU 上约 1 分钟，详见 6.5 节；不训练的话推理节点会打印 Model file not found 警告并使用随机权重，输出无意义）。

6.3 一键启动（推荐）

有显示器的环境：

ros2 launch lidar_obstacle_nn main.launch.py

无显示器的环境（服务器、虚拟机、CI）用虚拟显示启动——gpu_lidar 传感器需要渲染上下文才能产生回波：

xvfb-run -a ros2 launch lidar_obstacle_nn main.launch.py

main.launch.py 同时启动： 1. Gazebo Fortress 加载 obstacle_world.sdf（加 world:=dynamic 改为加载 obstacle_world_dynamic.sdf） 2. ros_gz_bridge 把 Gazebo /scan 转发到 ROS 2 /scan 3. inference_node 加载 models/lidar_mlp.pt 推理

不要用 ign gazebo -s --headless-rendering：该模式下 gpu_lidar 没有渲染上下文，360 束全部返回最大量程 30 m（实测见第 7 节对照表），采集与推理都失去意义。

6.4 检查输出

另开终端：

source /opt/ros/humble/setup.bash
source install/setup.bash
ros2 topic list
ros2 topic echo /obstacle_class
ros2 topic echo /obstacle_confidence
ros2 topic hz /scan

6.5 训练自己的模型

# 1. 生成合成数据集（不依赖 Gazebo，三类均衡，本教程默认路径）
python3 -m lidar_obstacle_nn.generate_synthetic_dataset \
    --output /tmp/lidar_dataset.npz --num-samples 1500

# 2. 训练
python3 -m lidar_obstacle_nn.train_model \
    --dataset /tmp/lidar_dataset.npz \
    --output src/chap5/lidar_obstacle_nn/models/lidar_mlp.pt \
    --epochs 50

# 3. 重新构建以让新权重进 install
colcon build --packages-select lidar_obstacle_nn --symlink-install
source install/setup.bash
ros2 launch lidar_obstacle_nn main.launch.py

静态世界直接采集只有单一类别：世界里的 lidar_box 是 static、且没有速度/差速控制插件，静止不动时每帧扫描看到同一个最近障碍（实测：默认场景静止时 20/20 帧全为 near）。要采三类均衡的真实数据请使用 6.6 节的动态世界流程；采集同样需要可用的渲染上下文（真实显示器或 xvfb-run -a），否则 /scan 全为最大量程。

6.6 动态场景真实数据采集与评估（进阶）

终端 1，启动动态世界（只起仿真 + 桥接，不起推理节点；无显示器加 xvfb-run -a）：

ros2 launch lidar_obstacle_nn sim.launch.py world:=dynamic

终端 2，自动完成 6 站位采集（默认每站位 150 条，共 900 条，约 4 分钟）：

ros2 run lidar_obstacle_nn collect_data --ros-args \
    -p motion_enabled:=true \
    -p per_station:=150 \
    -p output_path:=/tmp/lidar_real.npz

节点会依次打印各站位的到位与采集进度，结束时输出三类计数（应各为 300）。随后用真实数据训练并用评估脚本对比：

# train_model 内部做 8:2 随机划分并报告验证准确率
python3 -m lidar_obstacle_nn.train_model \
    --dataset /tmp/lidar_real.npz \
    --output /tmp/lidar_real.pt --epochs 50 --device cpu

# 在任意带标签 .npz 上输出准确率、逐类指标与混淆矩阵
python3 -m lidar_obstacle_nn.evaluate_model \
    --model /tmp/lidar_real.pt --dataset /tmp/lidar_real.npz

站位关节位置可通过 joint_positions（double 数组）与 station_labels（int 数组，0/1/2）两个 ROS 参数自定义；两个数组必须等长。

7. 实测结果

数据在 Ubuntu 22.04.5 LTS 与 ROS 2 Humble 环境下实测得到：

无头渲染 vs 虚拟显示实测对照（同一世界、同一版本代码）：

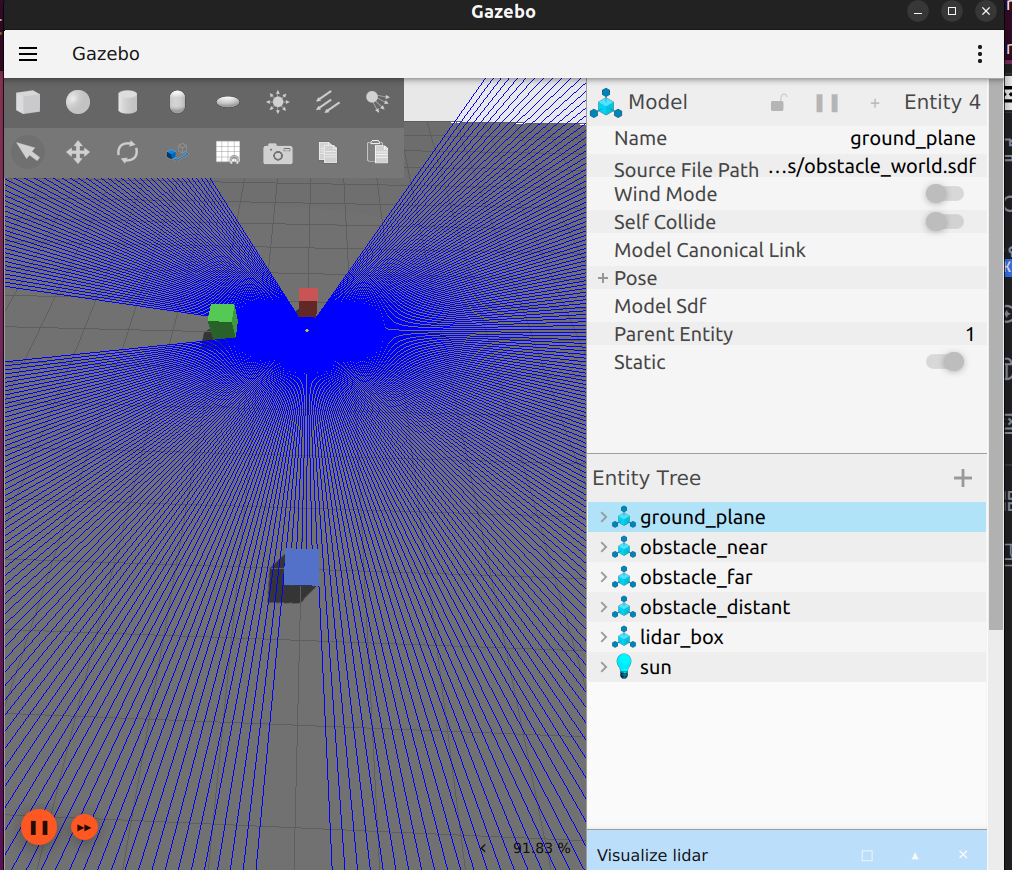

Gazebo 仿真启动后效果：

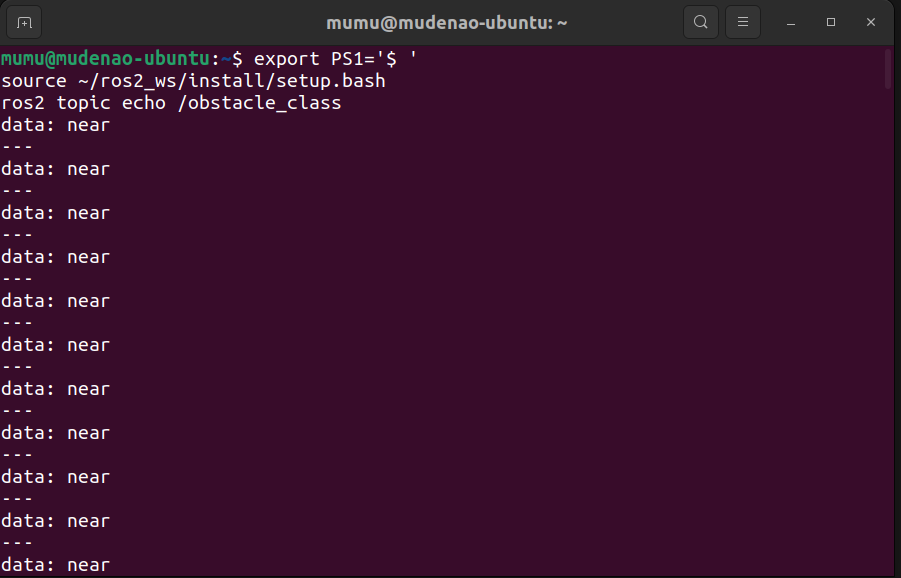

终端 /obstacle_class 实时输出：

7.1 动态世界真实数据采集与合成数据对比

动态世界实测（同一 5 Hz、360 束 GPU LiDAR，6 站位各采 150 帧）：

导轨是纯 visual（无 collision）且位于扫描平面下方（z=0.02 m，波束在 0.11 m），实测不产生回波。

对比实验设置：900 条真实数据按站位分层留出 180 条（每类 60）作为测试集，其余 720 条训练"真实模型"；另用 1500 条合成数据训练"合成模型"。两个模型结构、超参数完全一致，在同一批 180 条真实留出样本上评估：

合成模型把 29 个 far 样本误判为 free（far 召回仅 51.7 %）：合成数据的障碍是带随机宽度/噪声的理想 wedge，而真实仿真中障碍块几何固定、边缘束返回值与合成分布存在差异。这一差距说明静态合成数据可以验证管线，但在真实传感器分布上的分类能力需要动态采集闭环补齐。

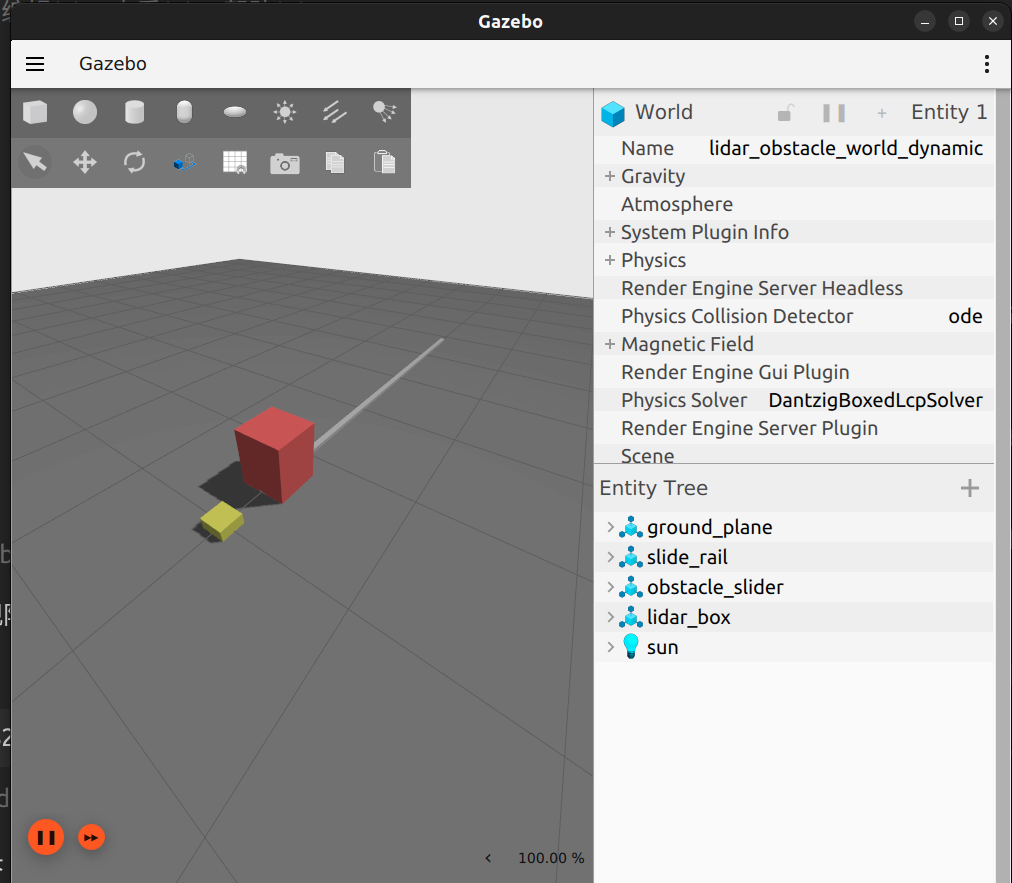

动态世界 Gazebo 场景（红色障碍块 + 灰色导轨 + 黄色 lidar_box）：

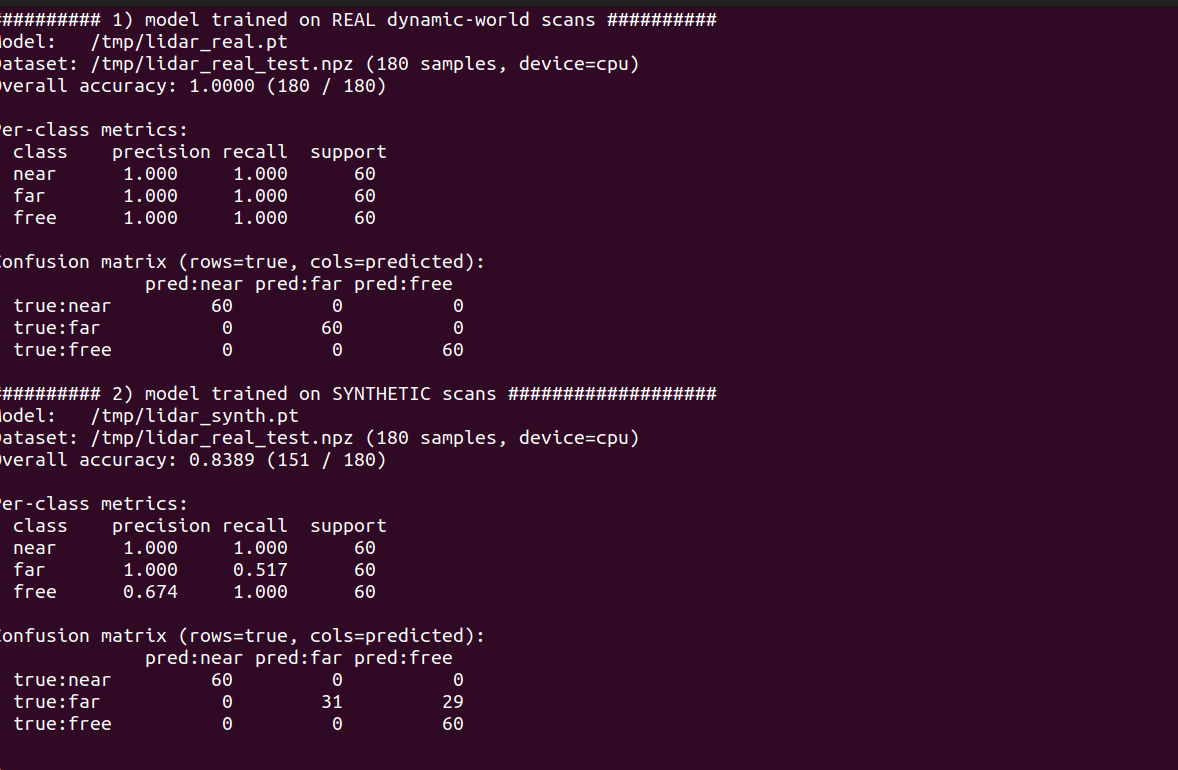

两个模型在真实留出集上的评估输出（准确率与混淆矩阵）：

8. 排错

8.1 CUDA 相关报错与回退机制

推理节点默认 use_gpu:=false，直接使用 CPU（MLP 仅 ~50K 参数，CPU 推理亚毫秒级）。显式开启 use_gpu:=true 时的行为与 torch 构建版本有关：

• CUDA 版 torch：节点在第一条 /scan 上做一次探测性前向；若失败（RuntimeError，例如显卡计算能力不被当前 wheel 支持——Blackwell sm_120 与 PyTorch 2.5 稳定版 cu121 wheel 即属此列，报错 no kernel image is available for execution on the device），自动回退 CPU 并继续运行。
• CPU 版 torch：任何 CUDA 调用会抛 AssertionError: Torch not compiled with CUDA enabled（而非 RuntimeError）。节点已在探测前短路（use_gpu 为 false 或 torch.cuda.is_available() 为 False 时完全不触碰 CUDA），并将 AssertionError 一并纳入捕获，因此 CPU 版 torch 上节点不会崩溃。

8.2 激光雷达扫描不到障碍物

如果 /scan 的 ranges 全是 30.0（最大值，无回波），检查：

1. 启动方式：ign gazebo -s --headless-rendering 下 gpu_lidar 没有渲染上下文，360 束必然全为最大量程（实测见第 7 节对照表）。无显示器环境必须用 xvfb-run -a ros2 launch lidar_obstacle_nn main.launch.py。
2. 机器人 z 高度：lidar_box 的 pose z 必须让激光雷达在障碍物高度范围内。SDF 已设 z=0.05，激光在 z=0.11 m，落在所有障碍物（z=0–0.5 m）之内。
3. 机器人是否 static：非 static 物体会受重力影响掉到地面下。SDF 已设 <static>true</static>。
4. 激光雷达类型：Gazebo Fortress 用 gpu_lidar（不是 ray），需要 sensors-system 插件，已在 SDF 顶部加载。

8.3 模型权重找不到

inference_node 默认从 get_package_share_directory('lidar_obstacle_nn')/models/lidar_mlp.pt 加载。如果该文件不存在，节点会打印警告 Model file not found 并用随机权重运行（输出几乎无意义）。

解决：训练后重新 colcon build --packages-select lidar_obstacle_nn --symlink-install，确保 install/lidar_obstacle_nn/share/lidar_obstacle_nn/models/lidar_mlp.pt 存在（symlink 指向 src 下的真实文件）。

8.4 动态采集：节点一直 skip，滑台不动

按顺序排查：

1. 是否启动了动态世界：动态采集必须用 ros2 launch lidar_obstacle_nn sim.launch.py world:=dynamic。若误用默认静态世界，世界里没有 obstacle_slider，指令无人接收，节点会持续打印 scans skipped ... wrong world?。用 ign model -m obstacle_slider --pose 可确认模型是否存在。
2. ROS→Gazebo 桥接是否存活：ros2 topic info /obstacle_slider/cmd_pos 应显示 1 个订阅者。注意 SDF 插件默认话题是 /model/obstacle_slider/joint/slide_joint/0/cmd_pos，其中 /0/ 是 ROS 2 非法话题名（路径段不允许数字开头），parameter_bridge 会直接崩溃；本世界的 SDF 已用 <topic>/obstacle_slider/cmd_pos</topic> 覆盖，自定义关节名时需保持话题不含数字开头的路径段。
3. 残留的 Gazebo 进程：若之前的仿真没关干净，两个服务器会同时向 /scan 发布，扫描值在两个场景间交替（表现为最小距离在两个数值间跳变），距离带校验会一直不通过。采集前用 ps -eo pid,args | grep "ign gazebo" 确认只有一个实例。

8.5 动态采集：站位数据被运动过程污染

长距离移动（如从 4 m 回到 0.4 m）可能在 settle_sec 内没走完，此时标签虽对、距离却不对。节点已用 station_tolerance（默认 0.15 m）距离带拦截这类帧；若仍偶发未走到位，增大 settle_sec（如 6.0 秒）即可。导轨运动较慢时也可同步调大 SDF 关节 velocity 限制。

参考资料

• ROS Index：ros_gz_sim_demos
• Gazebo Fortress lidar sensor 文档
• PyTorch MLP 教程
• sensor_msgs/LaserScan 消息定义

大模型使用声明：本模块的源代码、文档与训练脚本由大语言模型（GLM-5.2）协助生成，作者已逐文件审查并通过实测验证（构建、仿真、采集、训练、推理全流程跑通；其中采集与推理需要可用的图形渲染上下文，无显示器环境使用 xvfb-run -a），对提交内容负全部责任。
