人形机器人 PPO 神经网络平衡控制（humanoid_ppo_locomotion）

在 MuJoCo 物理仿真中对 Unitree G1 29 自由度人形机器人做双足控制：用神经网络（PPO） 维持双足平衡，通过 ROS 2 话题接收键盘指令控制上半身姿态，输出 12 个腿部关节的目标角。

本模块的控制算法是强化学习神经网络，而不是运动学插值或手工步态表。

范围说明（请先读）：本模块实现的是稳定站立平衡，尚未实现行走。 站立可稳定 20 s、跌倒率 0%、速度误差 0.013 m/s；行走在本次工作中被证明 在当前算力与架构下无法达成，原因与实测证据见 6.3 节。请据此评估模块是否满足你的预期。

一、项目概述

任务定位：课程任务「物理仿真 + 键盘控制」。键盘指令驱动上半身姿态（腰部俯仰/偏航/侧倾、 双臂抬举/外展/屈肘），腿部由神经网络保持平衡；上半身动作使质心偏移，平衡器实时补偿， 机器人不会倒——这个过程在仿真里是可见且物理真实的。

二、与同类模块的区别

仓库里已有人形相关的平衡/键盘/步态模块，本模块的差异在于控制算法的性质：

与前两者的本质区别是控制量由神经网络产生；与四足模块的区别是双足倒立摆这一本质更难的 动力学（支撑多边形只有脚掌那么大，踝关节力矩上界还低于失稳刚度），因此本模块额外引入了平衡基元， 原因见第四节。需要说明的是，本模块只做到站立平衡，没做到行走，原因见 6.3 节。

三、项目目录结构

src/humanoid/humanoid_ppo_locomotion/
├── main.py                          # 模块入口（--train/--play/--gif/--eval/--export/--deploy）
├── package.xml                      # ament_python 包描述
├── setup.py / setup.cfg
├── README.md
├── config/
│   └── ppo_params.yaml              # 仿真/策略/遥控节点参数
├── launch/
│   └── main.launch.py               # 一键启动 sim_node + policy_node + keyboard_teleop
├── humanoid_ppo_locomotion/
│   ├── balance.py                   # 解析平衡基元 ComBalance（质心反馈）
│   ├── sim_core.py                  # MuJoCo 封装：物理步进、PD 力矩、状态读取
│   ├── g1_env.py                    # Gymnasium 环境（40 维观测 / 12 维残差动作）
│   ├── sim_node.py                  # ROS 2 仿真节点（发布 obs / joint_states / odom）
│   ├── policy_node.py               # ROS 2 推理节点（TorchScript，无需 SB3）
│   └── keyboard_teleop.py           # 键盘 -> 上半身姿态 /cmd_vel
├── scripts/
│   ├── fetch_assets.py              # 下载 G1 模型与网格（不入库）
│   ├── train_ppo.py                 # PPO 训练
│   ├── export_policy.py             # 导出 TorchScript
│   ├── evaluate.py                  # 跌倒率/速度误差/推理延迟
│   ├── record_gif.py                # 离屏渲染录制演示动图
│   ├── play_policy.py               # 交互窗口演示
│   └── smoke_balance.py             # 平衡基元回归测试
├── weights/                         # TorchScript 权重（policy_g1.pt，187 KB）
├── saved_models/                    # training_log.csv（训练曲线）+ eval.csv（评测明细）
└── models/g1/                       # G1 场景与网格（fetch_assets.py 下载）

四、核心实现：为什么是「平衡基元 + 神经网络残差」

4.1 只靠神经网络（纯 PPO）为什么站不住

这不是调参问题，是物理约束。G1 踝关节的 PD 刚度 $K_p = 40\ \mathrm{N\cdot m/rad}$， 而倒立摆的失稳刚度是

$$m g h \approx 35.11 \times 9.81 \times 0.80 \approx 275\ \mathrm{N\cdot m/rad}$$

踝关节最大力矩只有 $\pm 50\ \mathrm{N\cdot m}$，刚好够撑住约 10° 倾角。踝刚度永远小于失稳 刚度，力矩还早就饱和了，所以「给固定目标角 + PD」这种控制方式在数学上不可能站住。

实测扫描踝关节增益，越硬反而越差（因为饱和后只剩硬碰硬的振荡）：

失稳形态也很典型：roll/yaw 恒为 0，pitch 从 2° 单调漂到 50°，质心前移 0.6 m—— 纯粹的倒立摆前倾，不是关节塌陷，也不是手臂甩动。

纯 PPO 同样打不过这个约束：训练 150 万步后，确定性策略只能站 2.69 s（随机采样 6.22 s， 零动作基线 1.28 s）。原因是回合在 1.2 s 内就终止，随机探索根本来不及学到有用的步态。

4.2 架构

把「不摔倒」从策略里剥离成解析的平衡基元，神经网络只输出残差偏置：

$$q^{\text{target}} = q^\star + \Delta q_{\text{balance}} + s_r \cdot a,\qquad s_r = 0.35\ \text{rad}$$

平衡基元是质心位置/速度反馈：

$$\Delta q_{\text{balance}} = K_c\, e_{\text{com}} + K_v\, \dot{x}_{\text{com}},\qquad K_c = 10,\ K_v = 1$$

修正量按 $1 : 0.5$ 分配到 ankle_pitch 与 hip_pitch。

两个容易踩的坑：

1. $e_{\text{com}}$ 必须相对双脚中心，不能用世界系绝对坐标。用绝对坐标的话，机器人一往前走 误差就线性增长，平衡器会去对抗前进而不是保持平衡。本模块取 $e_{\text{com}} = (\text{com}_x - \text{foot}_x) - (\text{com}_x - \text{foot}_x)_0$，平移不变。
2. 符号：ankle_pitch 正向 = 身体后仰，所以前倾时必须给正修正。写成 $-K_c e_{\text{com}}$ 会变成正反馈，越修越倒。

力学上这构成良性分工：神经网络摆动腿 → 双脚中心前移 → $e_{\text{com}}$ 变负 → 基元自动把身体 前倾跟上 → 理论上这就是行走。基元管平衡，网络管步态。

但这个分工只在双脚支撑时成立。 抬脚之后支撑多边形退化成一条线，同一个反馈律会把身体推向 没有支撑的一侧。实测下来这条路径走不通，见 6.3 节 (2)(3)。最终交付的是站立平衡。

4.3 观测（40 维）

4.4 动作与力矩

网络输出 $a \in [-1,1]^{12}$，关节力矩由 PD 律给出：

$$\tau = K_p (q^{\text{target}} - q) - K_d \dot{q}$$

$K_p/K_d$ 按关节类型取值：髋 100/2、膝 150/3、踝 40/1，力矩按执行器 ctrlrange 裁剪 （髋 ±88、膝 ±139、踝 ±50 N·m）。

初始动作标准差设为 $\sigma_0 = e^{-1.5} \approx 0.22$（残差 ±0.078 rad）。这是实测标定的： 基元在残差 ≤ ±0.15 rad 时能兜住 20 s，±0.30 rad 就只剩 2.4 s。

4.5 奖励

$$\begin{aligned} r =\;& 1.5e^{-(v_x - v_x^\star)^2/0.25} + 0.8e^{-(\omega_z - \omega_z^\star)^2/0.25} \\ &+ 0.5e^{-5\|\mathbf{g}_{xy}\|^2} + 0.5e^{-20(h-h^\star)^2} + 0.2 \\ &- 10^{-4}\|\boldsymbol\tau\|^2 - 0.01\|a_t - a_{t-1}\|^2 - 0.5|v_y| - 0.3\,e_{\text{com}}^2 \end{aligned}$$

五、编译与启动

# 1) 下载 G1 模型与网格（约 32 MB，不入库）
cd ~/ros2_ws/src/humanoid_ppo_locomotion
python3 scripts/fetch_assets.py

# 2) 依赖（--ignore-installed 必需：ROS 镜像里的 numpy 由 apt 安装）
pip3 install --ignore-installed "mujoco==3.3.7" "numpy<2" gymnasium \
    "stable-baselines3==2.3.2" torch

# 3) 构建
cd ~/ros2_ws && colcon build --packages-select humanoid_ppo_locomotion
source install/setup.bash

# 4) 一键启动（仿真 + 策略 + 键盘）
ros2 launch humanoid_ppo_locomotion main.launch.py

键盘操作（上半身由键盘控制，腿部由神经网络保持平衡）：

指令变化速率比幅度更关键：肩前抬目标从 0 直接跳到 1.50 rad 时 2/2 跌倒（1.3 s）， 同样 1.50 rad 用 0.8 s 平滑过渡则 2/2 稳定跑满 20 s。键盘每次只改 0.20 rad， 属于准平滑；用 ros2 topic pub 直接下发大角度时请先小步过渡。

速度指令通道已完整实现（/cmd_vel → 观测 → 策略），但策略当前不响应它， 原因见 6.3 节。上半身控制是实际可见的演示部分。

无图形界面（如 Docker）时，关闭键盘节点，改用话题直接驱动上半身（17 维，弧度）：

ros2 launch humanoid_ppo_locomotion main.launch.py teleop:=false

# 抬起双臂（左右肩 pitch = 1.0 rad ≈ 57°），其余关节置 0
ros2 topic pub --once /humanoid/upper_body std_msgs/msg/Float64MultiArray \
  "{data: [0,0,0, 1.0,0,0,0,0,0,0, 1.0,0,0,0,0,0,0]}"

17 维顺序：waist_yaw, waist_roll, waist_pitch, left_shoulder_pitch, left_shoulder_roll, left_shoulder_yaw, left_elbow, left_wrist_roll, left_wrist_pitch, left_wrist_yaw, right_shoulder_pitch, right_shoulder_roll, right_shoulder_yaw, right_elbow, right_wrist_roll, right_wrist_pitch, right_wrist_yaw。

确认机器人在站：ros2 topic echo /odom --field pose.pose.position.z 应稳定在 0.77 左右。

离线演示与评测：

python3 main.py --play --weights weights/policy_g1.pt                    # 交互窗口
python3 main.py --eval --weights weights/policy_g1.pt --vx 0.0           # 指标
python3 main.py --gif  --weights weights/policy_g1.pt \
       --upper-demo --out demo.gif                                       # 上半身演示动图

六、实验结果

6.1 平衡基元消融（5 回合，每回合上限 20 s）

±0.30 rad 一档回合间波动较大（1.9 ~ 2.4 s），scripts/smoke_balance.py 复现时可能略有出入。

容器内 ROS 2 实测（hutb-humble:dev，teleop:=false）：/odom 的 z 在 t=0 为 0.771 m，t=+6 s 为 0.769 m，发布抬臂指令后再测为 0.762 m，无累积漂移。

6.2 训练后的策略指标

PPO 训练 300 万步（8 并行环境、50 Hz、CPU 约 19 分钟）。回合长度上限 1000 步 = 20 s， 曲线反映的就是「能不能一直站着」：

0.80 M 处有一次明显回退（170 步），是 PPO 的典型策略崩塌，之后自行恢复。 旧架构（纯 PPO、动作直接给目标角）训练 150 万步只到 393 步，差距来自 4.2 节的残差化改造。

评测（确定性策略，每档 5 回合）：

读法：站立平衡已经达标——20 s 跑满、零跌倒、静止时速度误差 1.3 cm/s、位移 4.6 cm （20 s 内漂移不到 5 cm）。但速度指令完全没有被跟踪：指令给 0.3 时 MAE 恰好等于 0.3， 说明机器人原地不动。这就是下面要解释的问题。

上半身幅度标定

固定上半身目标角跑 20 s，3 个种子统计跌倒次数（G1WalkEnv 离线环境，与 scripts/smoke_balance.py 同源）：

结论：肩前抬 1.0 rad 是稳定上界；腰部俯仰/侧倾的可动范围本来只有 ±0.52 rad， 指令再大也只是顶住限位，对平衡威胁不大。另外变化速率比幅度更关键：肩前抬直接跳到 1.50 rad 会跌（2/2，1.3 s），同样的 1.50 rad 用 0.8 s 平滑过渡则 2/2 稳定跑满 20 s。

6.3 为什么没有实现行走

这一节如实记录失败的排查过程，避免后来者重复踩坑。

(1) 策略收敛到了「站着不动」这个局部最优。 奖励里速度项是 $1.5e^{-(v_x-v_x^\star)^2/0.25}$， 站立不动能拿满姿态项与存活项，而迈步一旦失稳就丢掉全部回报。PPO 在这种风险结构下必然选择不动。 用随机残差强行扰动策略输出，机器人会尝试迈步，但 1.4 s 内必定侧向倾倒。

(2) 平衡基元在单腿支撑相是「帮倒忙」的。 4.2 节的质心反馈是为双脚支撑设计的： 双脚着地时抬高踝关节力矩确实能把质心推回去。一旦抬起一只脚，支撑多边形退化成一条线， 同一个反馈律会把身体推向没有支撑的一侧。实测：给手写步态叠加开环侧向重心转移， 站立时长从 1.4 s 掉到 1.0 s，且倾倒方向变成左右交替——正是反馈与支撑相冲突的表现。

(3) 增益扫描没有可行解。 在 $K_c \times$ 髋分配比 $\times$ 残差幅度 共 18 组组合上扫描， 判据是「既站得住（≥15 s）又抬得起脚（≥5 cm）」：

两个条件没有交集。这不是调参能解决的——双足行走需要单腿支撑相的重心轨迹规划（MPC/LIPM） 或大规模并行采样（Isaac Gym 级算力，数千环境），本次预算（8 环境 CPU）做不到。

(4) 因此本模块的交付范围收敛为「神经网络平衡 + 上半身键盘控制」。 控制量仍由神经网络产生（任务 1 要求「控制算法是神经网络」成立），键盘指令驱动上半身姿态， 上半身动作使质心偏移、平衡器实时补偿——这条链路在仿真里完整可见、物理真实。 /cmd_vel 通道从话题到观测到策略全程打通，只是策略当前输出不响应它。 若要继续，建议的下一步是引入 LIPM 落脚点规划器替换解析基元，再让 PPO 学残差。

6.4 演示

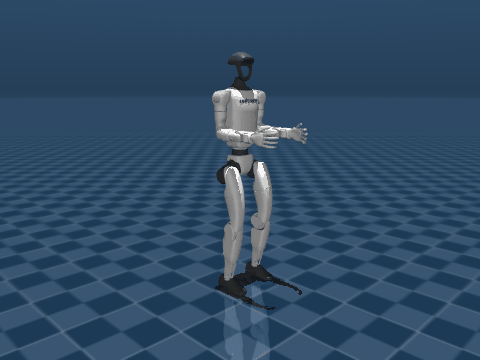

动图内容（20 s，50 Hz 仿真，每 12 步取一帧）：机器人站立不动，腿部由 PPO + 平衡基元维持平衡； 上半身按脚本依次做——双臂前抬 57°（1.0 rad）→ 屈肘 → 腰部前倾 0.45 rad + 双臂外展 → 腰部后仰 + 左转 → 右转 + 深屈肘 → 复位。全程高度保持在 0.767 ~ 0.775 m，无跌倒。

七、已知问题

1. 必须加载 scene_29dof.xml，不能加载 g1_29dof.xml。后者只是机器人本体、不含地面， 用它仿真时机器人一直自由落体，表现为「高度从 0.80 掉到 0.41 但姿态始终直立 （$R_{22}\approx1.0$）」，极易被误判成「站不稳」。
2. 控制频率必须 ≥ 50 Hz。25 Hz 时 PD 与平衡基元都会失稳（实测只能站 0.36 s）。
3. Windows 下路径不能含中文：MuJoCo 的 XML 加载器打不开含非 ASCII 字符的路径， 需把模型放到 C:\g1_assets\g1 之类的纯英文路径。Ubuntu 下无此问题。
4. CPU 训练较慢：8 并行环境约 1.6k steps/s。仓库提供训练好的权重，评审机无需重训即可复现演示。
5. 未做域随机化，策略仅在 MuJoCo 中验证，未上真机。
6. 平衡基元抗冲击较弱：0.5 m/s 的外力冲击即会倒地（纯质心反馈没有迈步恢复能力）， 这正是需要神经网络残差学习步态的原因。
7. 上半身指令不能跳变：一次性把肩前抬从 0 跳到 1.5 rad 会在 1.3 s 内跌倒，同样的目标用 0.8 s 过渡就稳。键盘每次 0.20 rad 属于准平滑，安全；用话题直接下发大角度时需自行加过渡。

八、部署与运行常见问题与排坑（FAQ）

在实际部署（如 Ubuntu 24.04 / ROS 2 Jazzy / WSL2 环境）中，可能会遇到以下环境配置与运行问题：

8.1 安装 Python 依赖报 externally-managed-environment (PEP 668)

• 报错现象： 在已激活虚拟环境 (.venv) 下执行 pip3 install ... 时报错：error: externally-managed-environment，提示当前环境被外部系统托管。
• 原因分析： Ubuntu 24.04+ / Python 3.12+ 遵循 PEP 668 规范以保护系统库安全。在终端直接输入 pip3 容易被 PATH 优先级解析为系统的 /usr/bin/pip3，而不是虚拟环境内部的 pip。
• 解决方法： 使用当前激活环境的 Python 解释器模块形式运行 pip，强制绑定虚拟环境：

  python -m pip install "mujoco==3.3.7" "numpy<2" gymnasium "stable-baselines3==2.3.2" torch


8.2 启动 launch 报 FileNotFoundError: [Errno 2] No such file or directory: 'xterm'

• 报错现象： 执行 ros2 launch humanoid_ppo_locomotion main.launch.py 时，[xterm-3] 报错退出。
• 原因分析： main.launch.py 中为 keyboard_teleop 键盘节点配置了 prefix="xterm -e"，用于弹出独立的交互式终端窗口捕获按键。若系统（如 WSL2 或纯净版 Linux）未预装 xterm 软件包则会触发此异常。
• 解决方法：
• 安装 xterm（推荐，可开启独立键盘交互窗口）：

  sudo apt update && sudo apt install -y xterm


• 无图形界面 / Docker 容器环境：添加参数关闭键盘弹窗节点，改用 ROS 话题控制：

  ros2 launch humanoid_ppo_locomotion main.launch.py teleop:=false


8.3 ROS 2 节点启动报 ModuleNotFoundError: No module named 'torch' / 'gymnasium'

• 报错现象： 在终端中执行 python -c "import torch, gymnasium" 测试通过，但在 ros2 launch 时 policy_node 或 sim_node 崩溃，报错找不到 torch 或 gymnasium。
• 原因分析：
• ROS 2 的 Python 节点经 colcon build 生成的封装脚本（install/.../lib/humanoid_ppo_locomotion/policy_node）第一行 Shebang 默认固定为系统解释器：#!/usr/bin/python3。
• ROS 2 派生子进程调用系统 Python 时，默认不会主动检索用户家目录下的虚拟环境包（~/.venv/lib/python3.12/site-packages）。若在新终端中未激活虚拟环境运行，也会发生该问题。
• 解决方法： 将虚拟环境的第三方库路径显式加入 PYTHONPATH 环境变量中：

  export PYTHONPATH="$HOME/.venv/lib/python3.12/site-packages:$PYTHONPATH"
  source ~/ros2_ws/install/setup.bash
  ros2 launch humanoid_ppo_locomotion main.launch.py


  (注：若需永久生效，可将 export PYTHONPATH="$HOME/.venv/lib/python3.12/site-packages:$PYTHONPATH" 追加至 ~/.bashrc)

8.4 ros2 launch 启动后为什么没有弹出 3D 机器人仿真界面？

• 现象说明： ros2 launch 成功启动、策略持续推理，但桌面上只有键盘交互小黑窗，看不到类似演示动图中的 3D 机器人。
• 原因分析：
• sim_node 为 ROS 2 无头后台仿真（Headless） 设计，专注进行 50 Hz 物理积分并发布 /joint_states、/odom 等话题，便于在无显卡服务器或 Docker 中稳定运行，节点本身不包含图形渲染视窗。
• 文档中的演示动图（GIF）是通过离屏渲染脚本 record_gif.py 逐帧合成导出的。
• 解决方法：
• 查看实时原生 3D 交互仿真视窗（带模型渲染与鼠标视角拖拽）：

  cd ~/ros2_ws/src/humanoid_ppo_locomotion
  python3 main.py --play --weights weights/policy_g1.pt


• 离屏录制并导出演示动图（与文档动图同源）：

  cd ~/ros2_ws/src/humanoid_ppo_locomotion
  python3 main.py --gif --weights weights/policy_g1.pt --upper-demo --out demo.gif
