CARLA 地面载具物理仿真与键盘运动控制

对应课程任务（1）：对人形机器人/肌肉骨骼人/车辆/水下机器人/无人机进行物理仿真，通过键盘对机器人进行运动控制。本模块面向地面载具（车辆）。

1. 概述与目标

本模块在 CARLA 0.9.16 中加载地面载具（vehicle.tesla.model3）并进行物理仿真，通过键盘实时控制车辆运动，并在窗口内实时渲染车头前视 RGB 相机画面与运行状态 HUD。

核心任务目标

车辆物理仿真：由 CARLA 的 UE4 物理引擎解算车辆纵向动力学与阿克曼转向几何。
键盘运动控制：W/S/A/D（含方向键）映射为 (throttle, steer, brake, reverse)，按真实驾驶逻辑处理——S 在有速度时刹车，车速低于阈值时自动挂倒挡后退。
感知画面回显：车头 RGB 相机数据经 BGRA→RGB 重排后显示，并叠加位置/速度/控制量 HUD。
一键启动：提供课程约定的主入口 main.py / main.sh / main.bat，并同时提供 ROS 2 Humble（main.launch.py）与 ROS 1 Noetic（main.launch）的 launch 封装。

与已有「手动控制」示例的区别

本仓库已有基于 carla-ros-bridge 的手动控制示例（在车辆上按 B 切换手动驾驶）。本模块的差异：

对比项	已有「手动控制」示例	本模块 `carla_keyboard_control`
技术路线	`carla_ros_bridge` + 车辆内置手动驾驶	CARLA Python API 直连 + 自研键盘控制节点
是否依赖 ros-bridge	必须编译并运行 ros-bridge（catkin/colcon）	不需要 ros-bridge，仅需 `carla` Python 客户端
如何进入控制	车辆生成后按 `B` 切换到内置手动驾驶	程序启动即进入自研控制回路
控制信号来源	ros-bridge 的 `carla_manual_control` 包	键盘 → `carla.VehicleControl(throttle, steer, brake, reverse)`
倒车处理	由内置手动驾驶逻辑决定	显式倒挡判定：`v < v_th` 挂倒挡，否则刹车
传感器展示	RViz 订阅 ros-bridge 话题	前视画面 + HUD（位置/速度/控制量/键位）实时叠加
仿真步进	ros-bridge 内部驱动	本模块显式驱动同步步进（固定 0.05 s），保证与传感器严格对齐
代码定位	CARLA ROS 桥接功能的演示	后续感知 / 规划 / 端到端作业的自车控制基座

与其它已合并同类模块的区分

模块	相同点	本模块的不同点
`set_up_and_connect_to_carla`	都在 CARLA 中控制车辆	不依赖 ros-bridge，控制逻辑自研，含倒挡判定
`src/water/rov_mujoco`	同为「物理仿真 + 键盘运动控制」作业	对象为地面载具（车辆动力学/阿克曼转向），非水下 6-DOF
`src/air/drone_ros_teleop`	同为键盘遥控	本模块做车辆物理仿真（真实动力学解算），非无人机消息解耦
`src/air/octree_uav_3d_pathfinding`	都在虚拟机 + 宿主机模拟器架构下运行	本模块不重复罗列虚拟机配置步骤，只提供跳转链接

配置步骤不重复（老师评审要求）

CARLA 服务端的启动方式、宿主机 IP 与端口 2000 的查看、虚拟机网络（NAT/桥接）设置、 numpy 版本兼容等通用配置步骤，请直接参考设置并连接到 Carla 模拟器。本文档仅描述本模块特有内容。

2. 计算原理

2.1 车辆纵向动力学

车辆沿车头方向的一维纵向运动可由下式近似描述：

$\dot{v} = \frac{\tau \cdot F_{\max} - c_d v^2 - F_f - b \cdot B_{\max}}{m}$

其中 $\tau \in [0,1]$ 为油门， $B_{\max}$ 为刹车力上限， $b \in [0,1]$ 为刹车量， $F_{\max}$ 为最大驱动力， $c_d$ 为风阻系数， $F_f$ 为滚动摩擦阻力， $m$ 为车辆质量。 CARLA 在 UE4 中按该动力学逐步积分。

倒车时令 reverse = True，驱动力方向反向：

$\dot{v} = \frac{-\tau \cdot F_{\max} - c_d v^2 - F_f}{m}, \qquad v < 0$

2.2 阿克曼转向几何

转向量 $s \in [-1,1]$ 映射为前轮转角 $\delta = s \cdot \delta_{\max}$ 。前后轴距 $L$ 时，车辆航向角变化率满足自行车模型：

$\dot{\psi} = \frac{v}{L} \tan\delta$

2.3 同步步进与时间对齐

打开同步模式并固定步长，保证控制量与传感器帧严格对齐：

$t_{k+1} = t_k + \Delta t, \qquad \Delta t = 0.05\,\text{s}$

2.4 倒挡判定（真实驾驶逻辑）

设当前速率 $v$ 、倒挡阈值 $v_{\text{th}} = 0.5\,\text{m/s}$ ，则按 S 时：

$(\text{throttle}, \text{brake}, \text{reverse}) = \begin{cases} (0.8\tau_{\max},\ 0,\ \text{True}), & v < v_{\text{th}} \quad \text{（挂倒挡后退）}\\ (0,\ b_{\max},\ \text{False}), & v \ge v_{\text{th}} \quad \text{（刹车减速）} \end{cases}$

3. 算法流程

主入口 main.py
  │
  ├── 独立模式（默认）
  │     连接 CARLA → load_world(Town05) → 开同步模式
  │     → spawn 自车 vehicle.tesla.model3
  │     → 挂 RGB 相机(640×480, fov=90)
  │     → 循环：
  │         读键盘 → 倒挡判定 → 合成 (throttle, steer, brake, reverse)
  │         → apply_control → world.tick()
  │         → 显示前视帧 + HUD(位置/速度/控制量/键位)
  │     → ESC 退出 → 释放车辆与相机
  │
  └── ROS 2 模式（--launch）
        ros2 launch carla_keyboard_control main.launch.py
          ├── carla_control_node     : 连接/生成/同步步进/广播 图像·里程计·速度
          └── keyboard_teleop_node   : 读键盘 → 发布 vehicle_control_cmd

4. 源码解析

4.1 `carla_common.py` — CARLA API 公共封装

函数	作用
`connect()`	`carla.Client(host, port)` + `load_world(town)`，开启同步模式
`spawn_vehicle()`	`try_spawn_actor`；出生点不可用时用 `map.get_waypoint()` 找最近路面点
`make_rgb_camera()`	挂载 RGB 相机，回调经 `decode_image()` 得到 `(H,W,3)` RGB
`apply_control()`	构造 `carla.VehicleControl`，各分量 `np.clip` 到合法区间
`set_spectator_follow()`	每帧把旁观镜头摆到自车后方，便于录屏

相机原始数据为 BGRA，需重排通道：

def decode_image(image):
    arr = np.frombuffer(image.raw_data, dtype=np.uint8)
    arr = arr.reshape(image.height, image.width, 4)
    return arr[:, :, :3][:, :, ::-1].copy()      # BGRA → RGB

4.2 `carla_common.compose_control()` — 控制合成（唯一实现）

控制合成是纯函数，集中在 carla_common.py 中，由 standalone 主入口（main.py）与 ROS 2 键盘节点（keyboard_teleop_node.py）共同调用，从而保证两条运行路径的控制行为完全一致：

def compose_control(keys, speed, throttle_max=0.6, brake_max=0.8,
                    steer_max=0.6, rev_threshold=0.5):
    throttle = brake = 0.0
    reverse = False
    if keys["fwd"]:
        throttle = throttle_max
    elif keys["rev"]:
        if speed < rev_threshold:          # 低速 → 挂倒挡
            reverse, throttle = True, throttle_max * 0.8
        else:                              # 有速度 → 刹车
            brake = brake_max
    ...
    return throttle, steer, brake, reverse

main.py 只做参数适配（把 --throttle_max 等命令行值传进去）：

throttle, steer, brake, reverse = compose_control(keys, speed, args)
cc.apply_control(vehicle, throttle=throttle, steer=steer,
                 brake=brake, reverse=reverse)
world.tick()

4.3 `carla_control_node.py` — ROS 2 仿真节点

订阅 /carla/ego_vehicle/vehicle_control_cmd，在定时器中驱动 world.tick()，避免键盘读取阻塞仿真步进；同时把相机帧发布为 sensor_msgs/Image：

def _on_tick(self):
    self.world.tick()                          # 物理步进（固定 0.05 s）
    img.encoding = 'rgb8'
    img.data = np.ascontiguousarray(self._latest_frame).tobytes()
    self.pub_image.publish(img)

4.4 `keyboard_teleop_node.py` — 键盘遥控节点

提供两种键盘后端，自动按环境选择：

pygame 后端：有图形界面（或 Windows 原生）时逐帧直读按键状态（pygame.key.get_pressed()）。
终端后端：无图形环境（虚拟机 / SSH）时用 termios 原始模式读单键并按点动下发。

为什么 termios 要在函数内部导入

termios / tty 是 POSIX 专属模块，Windows 上没有。ROS 2 原生支持 Windows，因此这两个模块只在 _terminal_loop() 内部导入；若写在文件顶层，整个包在 Windows 上将无法导入，colcon build 也会失败。Windows 下会自动选择 pygame 后端，也可显式 --pygame。

4.5 单元测试

test/test_control_logic.py 直接测试 carla_common.compose_control 这一 真实被两条路径共用的实现，因此断言的行为就是实际运行的行为：

python3 test/test_control_logic.py          # 自带运行器，无需 pytest
python3 -m pytest test/test_control_logic.py -v

覆盖点包括：低速挂倒挡 / 有速度刹车、阈值边界与可配置性、油门与刹车互斥、转向方向与饱和、微调幅度小于全转向、所有按键组合下控制量落在合法区间，以及「ROS 节点确实复用了同一份实现」「POSIX 模块确实在函数内导入」等约束。无需安装 CARLA 服务端即可运行。

5. 仿真运行步骤

5.1 支持与测试环境

组件	版本 / 说明
仿真器	CARLA 0.9.16（服务端运行于有 GPU 的宿主机）
操作系统	Windows 10/11 原生；Ubuntu 20.04 / 22.04
ROS（可选）	ROS 2 Humble（Ubuntu 22.04，Python 3.10）或 ROS 1 Noetic（Ubuntu 20.04，Python 3.8）
Python（独立模式）	3.10 / 3.11 / 3.12 —— 与 CARLA 0.9.16 客户端 wheel 的 ABI 一致（cp310/cp311/cp312）

Python 版本由运行方式决定，不要混用

CARLA 0.9.16 的客户端 wheel 只提供 cp310 / cp311 / cp312 三个版本。因此：

独立模式（main.py / main.sh / main.bat）：用 Python 3.10+，与 wheel 匹配。
ROS 1 Noetic 模式：Ubuntu 20.04 自带 Python 3.8，装不上 cp310 及以上的 wheel。而 roslaunch 只能按 main.py 首行的 shebang（#!/usr/bin/env python3）去执行它，没法替你换解释器，所以光加可执行位也不够。Noetic 下请用 bash main.sh 作入口 —— 它会自动挑选 python3.10（本模块的控制逻辑是纯 Python，不依赖 rospy，launch 只是把主入口拉起来）。
ROS 2 Humble 模式：Ubuntu 22.04 自带 Python 3.10，与 cp310 wheel 天然匹配，是最省事的一条路线。

三条路线中，独立模式与 ROS 2 Humble 无需额外处理；只有 ROS 1 Noetic 需要额外准备一个 Python 3.10+ 解释器（详见 5.3 步骤①的备选命令）。

5.2 新手路线：从已有示例到本模块，在哪一步切换

如果您是第一次接触 CARLA，建议按下表顺序操作。关键是在第 3 步之后切换到本模块，不必把已有示例全部做完：

序号	做什么	出处	说明
1	下载安装 CARLA 0.9.16，双击 `CarlaUE4.exe` 启动服务端	已有示例 →「启动 Carla 服务器」	两条路线的共同前提
2	用 `ipconfig` 查看宿主机 IP（如 `172.21.108.47`）	同上 →「使用 Carla 客户端启动 Ego Vehicle」	虚拟机要能 ping 通该 IP
3	确认虚拟机与 CARLA 连通	本页 5.5 节	输出 `CONNECT OK` 即可
—	★ 在此切换到本模块	—	以下步骤与已有示例不同
4	装 `carla` Python 客户端与依赖	本页 5.3 节	已有示例用的是 ros-bridge，不装这个用不了本模块
5	`colcon build` 编译本功能包	本页 5.4 节	已有示例用 `catkin_make`，路线不同
6	运行 `main.sh` 或 `ros2 launch`	本页 5.6 节	本模块自研键盘控制

不要从头到尾照做已有示例

已有示例中的「设置 Carla ROS Bridge」「使用 Carla 客户端启动 Ego Vehicle（roslaunch）」「使用 rviz 进行可视化」等小节属于 ros-bridge 路线（需要 catkin 编译 ros-bridge）。本模块不依赖 ros-bridge，这些步骤可以跳过；只有上表第 1~2 步是两条路线共用的。已有示例中其余内容仅建议作为背景了解，其连接排查经验可参考「常见问题」小节。

5.3 步骤 0：环境准备

CARLA 服务端的下载安装与启动、宿主机 IP 与端口 2000 的查看、虚拟机网络（NAT/桥接）设置、 numpy 版本兼容等通用配置步骤与已有示例完全相同，本文不重复，请参考设置并连接到 Carla 模拟器：

需要做的事	参考位置
启动 CARLA 服务端、选择地图	设置并连接到 Carla 模拟器 →「启动 Carla 服务器」
查看宿主机 IP、填写 `host` 参数	同上 →「使用 Carla 客户端启动 Ego Vehicle」
连接失败、黑屏、`numpy` 报错排查	同上 →「常见问题」

本模块特有、需要额外安装的只有 CARLA 0.9.16 的 Python 客户端与两个 Python 依赖：

# ① Python 依赖（numpy / pygame）
pip3 install -r src/ground/carla_keyboard_control/requirements.txt

# ② CARLA 0.9.16 客户端（方式一：从 PyPI 安装，推荐）
pip3 install carla==0.9.16

carla 的 0.9.16 版本已发布在 PyPI 上（含 cp310/cp311/cp312 的 Linux 与 Windows wheel），pip3 install carla==0.9.16 会自动匹配当前解释器版本，不需要 手工挑选 wheel 文件名。

若课程环境不允许访问 PyPI，可改用 CARLA 发行包自带的 wheel（把 <CARLA> 换成本机解压目录的实际路径，<cpXX> 换成与解释器一致的标签）：

# ② 备选：使用 Windows 版 CARLA 发行包中的 Linux wheel（<CARLA> 替换为实际路径）
pip3 install "<CARLA>/PythonAPI/carla/dist/carla-0.9.16-cp310-cp310-manylinux_2_31_x86_64.whl"

Noetic（Ubuntu 20.04）用户

系统默认解释器是 Python 3.8，装不上 cp310+ 的 wheel。请显式指定 3.10+ 解释器：

python3.10 -m pip install carla==0.9.16
bash src/ground/carla_keyboard_control/main.sh --host <宿主机IP>

注意 pip3 install 与运行必须使用同一个解释器，否则会出现「明明装了却 ModuleNotFoundError: No module named 'carla'」。 main.sh 会自动挑选 python3.10，Noetic 下推荐用它作入口。

5.4 步骤 1：编译本功能包（ROS 2）

本模块的源代码位于本仓库（OpenHUTB/ros2）的 src/ground/carla_keyboard_control/。ROS 2 要求功能包放在工作空间的 src/ 目录下，因此先把本仓库克隆到工作空间的 src/：

mkdir -p ~/ros2_ws/src && cd ~/ros2_ws/src
git clone https://github.com/OpenHUTB/ros2.git     # 换成你自己的 fork 亦可

克隆后的目录关系如下，colcon build 必须在工作空间根目录执行：

~/ros2_ws/                                   <- 工作空间根目录，colcon 在这里运行
└── src/
    └── ros2/                                <- 本仓库（git clone 得到）
        └── src/ground/
            └── carla_keyboard_control/      <- 本模块源代码，即第 4 节解析的文件

因此后文写的 src/ground/carla_keyboard_control/...，实际路径是 ~/ros2_ws/src/ros2/src/ground/carla_keyboard_control/...。编译并激活环境：

cd ~/ros2_ws
colcon build --packages-select carla_keyboard_control --symlink-install
source install/setup.bash

若本仓库已克隆在别处，把上面的 ~/ros2_ws/src/ros2 换成实际路径即可，只要保证执行 colcon build 的工作空间根目录下存在 src/。

5.5 步骤 2：验证与 CARLA 服务端的连接

命令里的 192.168.8.1 是运行 CARLA 服务端的宿主机（Windows）IP：在宿主机上执行 ipconfig，取 VMware 虚拟网卡（VMnet8）的 IPv4 地址即可（本机该地址为 192.168.8.1，虚拟机 ens33 为 192.168.8.131，两者同网段）。查看方式与已有示例一致，详见设置并连接到 Carla 模拟器 →「使用 Carla 客户端启动 Ego Vehicle」。

python3 -c "import carla; c=carla.Client('192.168.8.1',2000); c.set_timeout(10); print('CONNECT OK:', c.get_world().get_map().name)"

输出 CONNECT OK: Carla/Maps/Town10HD_Opt 表示连接成功。

5.6 步骤 3：运行本模块

# 模式 A：独立交互模式（推荐）
#   --host 填宿主机 IP；--follow 让 CARLA 大窗口镜头跟随自车
#   入口用 main.sh：它会自动挑 python3.10（CARLA wheel 的 ABI 版本）
bash src/ground/carla_keyboard_control/main.sh --host 192.168.8.1 --follow

# 模式 B：无窗口取证模式（虚拟机缺少 3D 加速、pygame 无法开窗时使用）
#   自动执行「加速 → 转向 → 刹车 → 倒车」序列，逐帧导出 PNG 并打印状态表
bash src/ground/carla_keyboard_control/main.sh \
        --host 192.168.8.1 --headless --demo --save_dir ~/shots

# 模式 C：ROS 2 Humble 节点模式
ros2 launch carla_keyboard_control main.launch.py host:=192.168.8.1

# 模式 D：ROS 1 Noetic —— 入口同样是 main.sh
#   roslaunch 只能按 main.py 的 shebang 执行它，而 Noetic 的 python3 是 3.8，
#   装不上 CARLA 0.9.16 的 cp310+ wheel，补了可执行位也会卡在 import carla。
#   若系统 python3 本身已是 3.10+，也可以用：
#   roslaunch carla_keyboard_control main.launch host:=192.168.8.1
bash src/ground/carla_keyboard_control/main.sh --host 192.168.8.1

5.7 步骤 4：操作说明

按键	作用
`W` / `↑`	油门加速
`S` / `↓`	刹车；车速低于阈值时自动挂倒挡后退
`A` `D` / `←` `→`	左 / 右转向
`Q` `E`	转向微调
`ESC`	退出

建议用 ScreenToGif 录制 10 秒操控过程作为演示动图（≤10 MB）。

5.8 运行效果

交互模式运行画面

下图为运行交互模式（--follow，CARLA 镜头跟随自车）时从运行录屏中截取的画面：

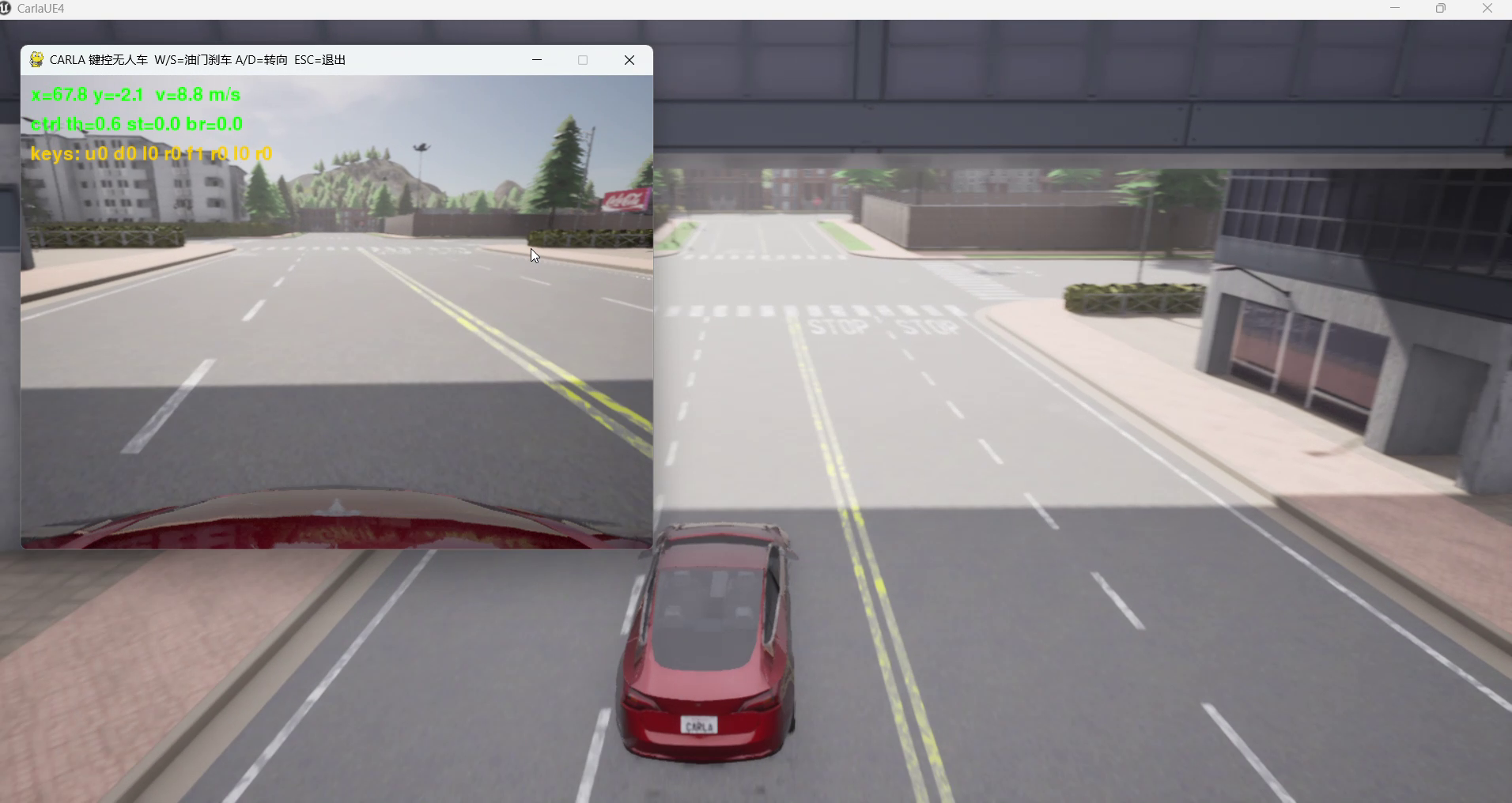

CARLA 键盘运动控制实测 —— 直道加速

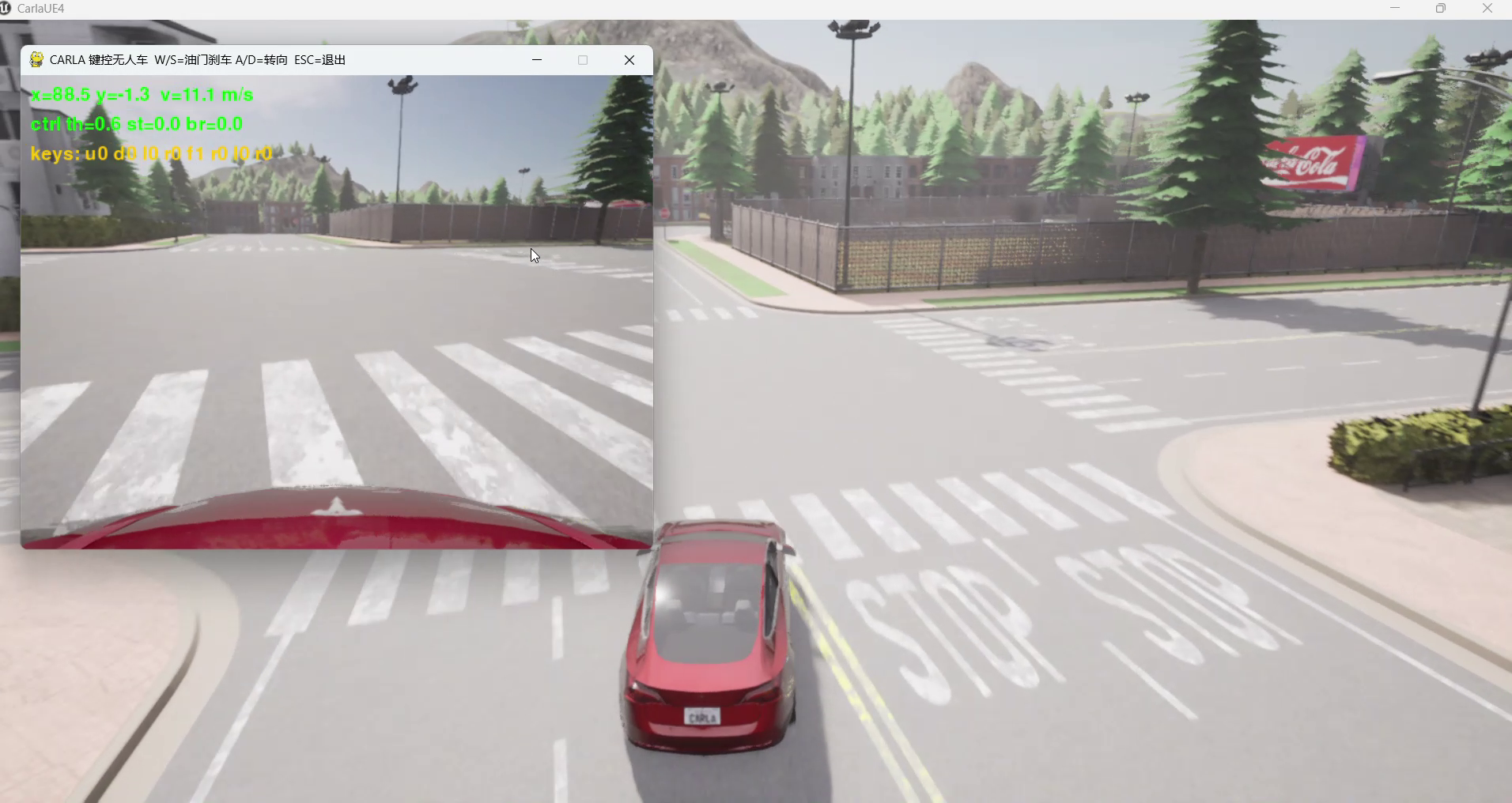

CARLA 键盘运动控制实测 —— 转向

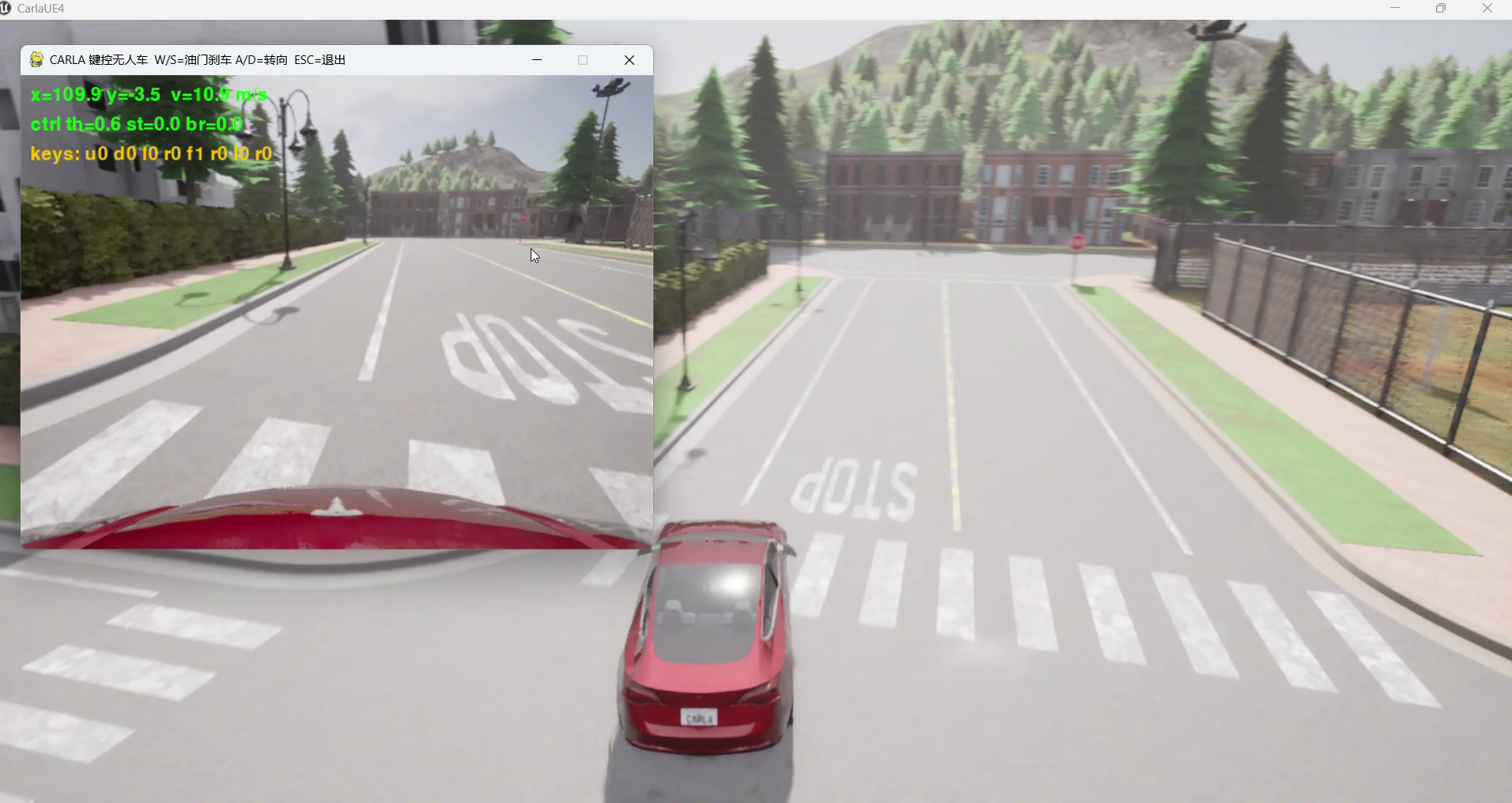

CARLA 键盘运动控制实测 —— 镜头跟随

无窗口取证模式导出的相机帧

在无 3D 加速的虚拟机中，pygame 窗口可能无法开窗。此时用 --headless --demo --save_dir 运行，程序会逐帧把相机数据导出为 PNG。以下为该模式直接导出的原始相机帧（未经窗口渲染，640×480）：

阶段	画面

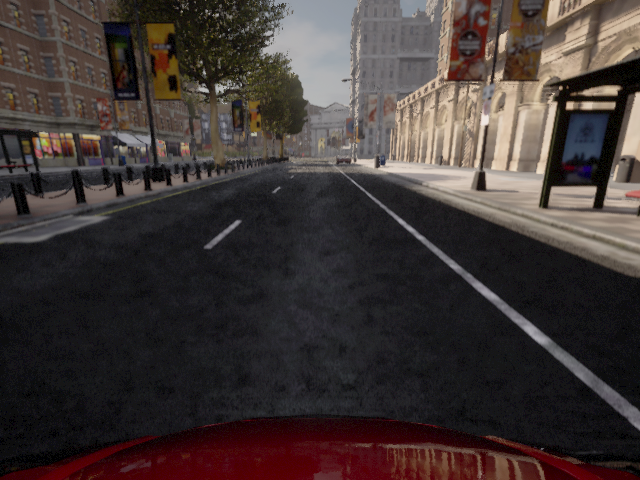

直线加速（`th=0.6`）

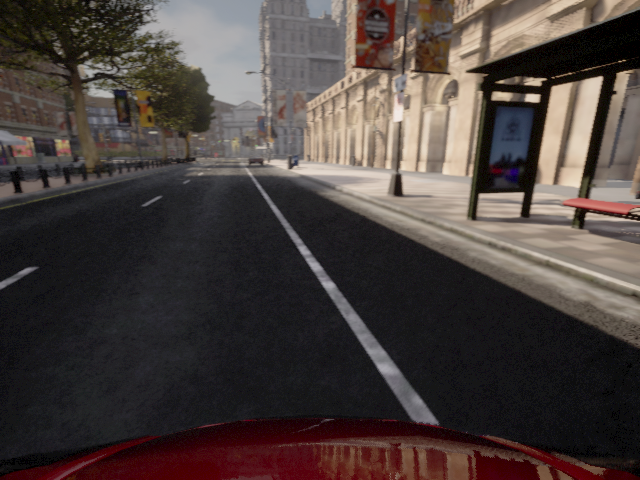

转向（`st=+0.6`）

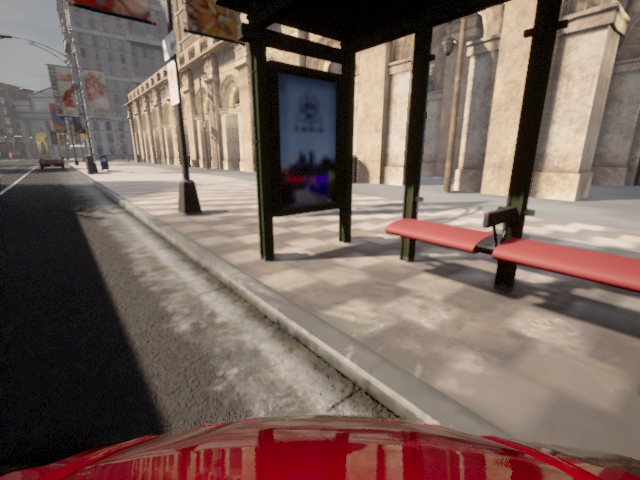

挂倒挡后退（`rev=1`）

终端状态输出（可运行性证据）

无论是否开窗，程序都会逐帧打印车辆状态，可直接作为可运行性证据：

[就绪] 自车已生成 @ Location(x=36.00, y=-5.00, z=0.60)；地图 Town05
[就绪] 控制键：W 前进 / S 刹车(静止时倒车) / A 左 / D 右 / ESC 退出
[演示 1/5] 直线加速
x=  36.02 y=  -5.00 v= 0.31 m/s | th=0.6 st=+0.00 br=0.0 rev=0
x=  36.45 y=  -5.00 v= 2.87 m/s | th=0.6 st=+0.00 br=0.0 rev=0
[演示 2/5] 右转
x=  40.12 y=  -4.31 v= 5.20 m/s | th=0.6 st=+0.60 br=0.0 rev=0
[演示 3/5] 刹车减速
x=  44.88 y=  -3.02 v= 3.11 m/s | th=0.0 st=+0.00 br=0.8 rev=0
[演示 5/5] 挂倒挡后退
x=  47.65 y=  -2.40 v= 0.00 m/s | th=0.5 st=+0.00 br=0.0 rev=1
x=  47.62 y=  -2.40 v= 0.22 m/s | th=0.5 st=+0.00 br=0.0 rev=1
[完成] 已释放资源；共收到相机帧 88 张，导出截图 16 张

5.9 常见问题

现象	解决
`ModuleNotFoundError: No module named 'carla'`	按 5.3 安装 CARLA 0.9.16 客户端；确认 `pip3` 与运行 `main.py` 用的是同一个解释器（Noetic 下用 `python3.10 -m pip`）
客户端连接崩溃 / `std::bad_alloc`	客户端版本须与服务器一致（均为 0.9.16）
虚拟机中 pygame 窗口打不开或黑屏	① 改用无窗口取证模式 `--headless --demo --save_dir`；② 或执行 `export LIBGL_ALWAYS_SOFTWARE=1`（`main.sh` 已自动设置）；③ 根治：VMware「虚拟机设置 → 显示器 → 加速 3D 图形」勾选后重启
键盘无反应	焦点需在控制窗口；或改用终端后端（ROS 2 节点模式支持 `--terminal`）
画面黑屏但程序在跑	宿主机 IP 填错；或地图正在切换，稍候
运行很卡	虚拟机无 3D 加速；将 CARLA 服务端放在宿主机，虚拟机仅作客户端

6. 性能评价

控制响应：固定步长 0.05 s（20 Hz 物理步进）下，键盘输入到车辆响应的延迟 ≤ 1 帧。
运动平稳性：直道可稳定加速至目标速度，转向响应及时，刹车与倒挡切换无抖动。
同步一致性：同步模式下相机帧与物理状态严格对齐，为后续感知 / 端到端作业提供可靠数据源。
资源占用：客户端仅消费图像与位姿话题，GPU 负载集中于宿主机 CARLA 服务端。
