MuJoCo 地面两轮小车：射线感知与分级减速避障

对应课程任务：对地面载具进行物理仿真，通过传感器感知完成避障决策。 本模块在 MuJoCo 中串起一条完整的 感知 → 决策 → 控制 闭环： 射线扇面测距（mj_ray）→ 本车道判定 → 距离分级状态机 → 差速轮速。

本模块不含神经网络，定位是后续"神经网络感知 / 控制"课题的规则基线与对照。

代码位于 src/ground/mujoco_car_avoidance/。

1. 概述与目标

1.1 核心任务目标

1. 物理仿真：车辆动力学由 MuJoCo 解算（速度伺服驱动两轮，前部万向支撑轮防倾覆）。
2. 感知：25 束前视射线扇面（−60°…60°，5° 间隔）作为二维激光雷达，量程 20 m。
3. 决策：按"本车道最近距离"分级——巡航 / 分级减速 / 急刹；感知失效时兜底刹停。
4. 控制：目标速度经加减速限幅后由差速运动学换算为左右轮目标角速度。
5. 可复现：全部仿真、测试与性能评价不需要图形界面与显卡，克隆即可运行。

1.2 与已有模块的区别

2. 计算原理

2.1 射线求交与扇面采样

每条射线由起点 $\mathbf p_0$（车头 site）与方向 $\mathbf d_i$ 定义，求与几何体的最近交点：

$$\mathbf p_i(t) = \mathbf p_0 + t\,\mathbf d_i,\qquad t \in [0, R_{\max}]$$

$$d_i = \min\{\, t \mid \mathbf p_i(t) \in \partial \Omega \,\}$$

其中 $R_{\max}=20\,\text{m}$ 为量程，$\Omega$ 为场景几何体集合。 未命中时取 $d_i = R_{\max}$（等价于"该方向无障碍物"）。

自车屏蔽：自车几何体全部位于 geom group 3，求交时传入组掩码 geomgroup = [1,1,1,0,1,1] 把 group 3 排除；同时用 bodyexclude 再兜一层。 只用 bodyexclude 是不够的——左右车轮是车体的子 body，侧向射线会打到自己的轮子， 产生"0.3 m 处有障碍物"的假报警并立刻刹停。

2.2 横向偏移与本车道判定

射线只有距离、没有角度信息，但射线角度是已知量，可由距离反算命中点的横向偏移：

$$l_i = d_i \sin\theta_i$$

只保留落在本车道内的命中参与决策：

$$\mathcal{I} = \{\, i \mid d_i < R_{\max},\ \ |l_i| \le W_{\text{lane}}/2 \,\},\qquad d_{\min} = \min_{i \in \mathcal{I}} d_i$$

$W_{\text{lane}} = 1.6\,\text{m}$ 为车道宽度（半宽 0.8 m）。 场景中的路侧干扰物放在 $y = 1.8\,\text{m}$，即使车头偏航 10°，其横向偏移仍在 1.3 m 以上， 会被射线打到但始终被判为非本车道目标，因此不会触发减速——这正是本判定的作用。

2.3 分级速度剖面与主动刹停

设巡航速度 $v_{\max}$、开始减速距离 $d_{\text{slow}}$、停车目标距离 $d_{\text{stop}}$， 减速区内的目标速度为线性剖面：

$$v^{*}(d) = v_{\max}\cdot \mathrm{clip}\!\left(\frac{d - d_{\text{stop}}} {d_{\text{slow}} - d_{\text{stop}}},\,0,\,1\right)$$

判定规则（自上而下）：

为什么要主动刹停：线性剖面在 $d \to d_{\text{stop}}$ 时速度趋于 0， 若不做截断，车辆会以几 cm/s 长时间蠕动（实测收敛需 21.9 s）。 引入蠕动阈值 $v_{\text{creep}}=0.12\,\text{m/s}$ 后，车辆在 $d \approx d_{\text{stop}} + 0.25\,\text{m}$ 处果断停住，停车耗时降到 7.1 s。

2.4 加减速限幅

决策给出的是目标速度，直接阶跃会导致急刹点头。实际指令由一阶限幅器给出：

$$v_{k+1} = v_k + \mathrm{clip}\!\left(v^{*} - v_k,\ -a_{\text{brake}}\Delta t,\ +a_{\text{acc}}\Delta t\right)$$

其中 $a_{\text{acc}} = 2.0\,\text{m/s}^2$、$a_{\text{brake}} = 3.5\,\text{m/s}^2$、$\Delta t = 1/50\,\text{s}$。 FULL_BRAKE 与 STALE 两个分支不过限幅器，直接给零速， 因此"分级减速"与"急停"在实现上是两条不同的路径，各自的减速度可被单独评价。

2.5 差速运动学

$$v_L = v - \frac{\omega L}{2},\qquad v_R = v + \frac{\omega L}{2},\qquad \omega_{L,R}^{\text{wheel}} = \frac{v_{L,R}}{r}$$

$L = 0.25\,\text{m}$ 为轮距，$r = 0.05\,\text{m}$ 为轮半径，轮速上限 60 rad/s （对应 $v_{\max}^{\text{wheel}} = 3\,\text{m/s}$）。超出上限时置饱和标志并限幅。

2.6 起步静置与直行航向保持

起步静置与接触设置：车辆出生时轮胎与地面恰好相切（穿透量为 0），MuJoCo 会判定为 "未接触"，实测此时 ncon 在 0/3/6 之间跳动、车轮空转，并由左右不对称摩擦引起约 10° 偏航。因此：

• 出生高度取 $0.048\,\text{m}$（轮半径 $r = 0.05\,\text{m}$），即出生就带 2 mm 穿透；
• 地面不设 margin：margin 会让接触在"尚未接触"时就产生力，车身会悬浮在弹性气垫上 （实测静置 $z = 0.0546\,\text{m}$，比轮半径高约 7 mm），支撑又软又不稳，一给驱动指令就被弹飞；
• 进入闭环前先零轮速推进 $0.6\,\text{s}$ 静置，等接触建立、车身稳定。

驱动轮出力限幅（决定稳定性）：速度伺服的输出必须限幅，否则 $40\,\text{rad/s}$ 的阶跃指令 会让它瞬间输出几百牛的力 —— 实测 $0.05\,\text{s}$ 内把 $4.6\,\text{kg}$ 的车加速到 $2.77\,\text{m/s}$、车身冲到 $z = 0.27\,\text{m}$ 并掀翻（upright = -1）， 此后车轮悬空空转、滑移率 100%（看起来像"牵引力不足"，实际是车已经倒扣着）。 XML 中给两个轮子设 forcerange = ±8 N，整车最大加速度约 $2\times8/4.6 \approx 3.5\,\text{m/s}^2$，足以跟住 $2\,\text{m/s}^2$ 的速度规划。

静定三点支撑（决定牵引力）：前后支撑轮同时着地是一种静不定的四点支撑—— 求解器可能把整车重量几乎全部分配给支撑轮，驱动轮几乎没有法向力。实测表现为车轮空转 （滑移 75%）、指令 $2.0\,\text{m/s}$ 时车速只有 $0.5\,\text{m/s}$。因此：

• 车体质心前移到驱动轮轴前方 $0.04\,\text{m}$，静止时由"两驱动轮 + 前支撑轮"构成 静定三点支撑，驱动轮承担约 80% 重量；
• 后支撑轮底面抬离地面 $6\,\text{mm}$，只作防后仰保护，不参与静止承重。

tools/check_scene.py 会打印质心位置与两个支撑轮的离地高度来校验这一点； tools/check_traction.py 则直接测量静置接触数、轮速与滑移率。

直行航向保持：左右牵引不可能完全对称，而偏航会让"本车道"跟着旋转， 把路侧目标错误地纳入避障决策（实测偏航 10° 即触发）。因此在自主模式下叠加一个比例修正：

$$\omega_{\text{corr}} = \mathrm{clip}\big(k_\psi\, e_\psi,\ -\omega_{\lim},\ +\omega_{\lim}\big), \qquad e_\psi = \mathrm{wrap}\big(\psi_{\text{ref}} - \psi\big)$$

其中 $k_\psi = 0.8$、$\omega_{\lim} = 0.6\,\text{rad/s}$，$\psi_{\text{ref}}$ 取静置结束时的航向。

2.7 性能指标定义

口径说明：决策链路只用射线距离 $d_i$；真实间距 $c$ 仅由 truth_clearance() 统计， 用于评价感知质量，不参与任何控制。命中点的横向偏移 $l_i$ 是由射线角度反算的几何量， 不是场景真值。

两个容易出错的统计口径（都踩过坑）：

• $t_{\text{stop}}$ 与 $c_{\text{stop}}$ 需要同时满足两个条件：先真正起步 （$v > 0.3\,\text{m/s}$）、并且连续低速 ≥ 0.3 s。 只判"先起步"时，低速接近段偶发的接触抖动（$v$ 瞬间掉到 $0.01\,\text{m/s}$） 会把 $c_{\text{stop}}$ 记成 $2.86\,\text{m}$，而车实际停在 $2.05\,\text{m}$。
• $a_{\text{brake}}^{\max}$ 只在 SLOW_DOWN / FULL_BRAKE / STALE 状态下统计， 否则巡航阶段接触抖动造成的瞬时跳变（实测出现过 $15\,\text{m/s}^2$）会被算进制动减速度。

3. 算法流程

--headless / --demo / ROS 2 节点（三者共用 runner.py 的同一闭环）
  ├─ 复位：mj_resetData + mj_forward
  ├─ 起步静置 0.6 s：零轮速推进，等轮胎接触建立、车身稳定后再进闭环
  │   （出生时轮胎带 2 mm 穿透；支撑接触不设 margin；驱动轮出力限幅 ±8 N）
  └─ 每个控制周期 (50 Hz)：
       ① 射线扇面扫描 25 束                sensors.LidarFan.scan()
       ② 本车道筛选 → d_min                LidarFan.min_distance()
       ③ 分级决策 → 状态与目标速度          decision.decide()
       ④ 速度整形（限幅 / 急刹直通）        controller.SpeedRamp
       ⑤ 直行航向保持（仅自主模式）          runner.AvoidanceRunner._heading_correction
       ⑥ 差速运动学 → 左右轮目标角速度      controller.differential_drive
       ⑦ 写 ctrl 并推进一个控制周期         CarEnv.advance_control_period()
       ⑧ 读取状态与真实间距，记录指标        metrics.MetricsRecorder
  └─ 结束：导出 CSV 与曲线，打印指标表，按碰撞与否返回退出码

4. 源码解析

设计要点：决策、控制、指标三个模块不导入 MuJoCo， 因此可以在没有安装 MuJoCo 的机器上直接跑单测； test_runner_stub.py 用桩环境驱动真实的 runner.py， 验证的是"实际跑着的那段接线"，而不是另写一份简化逻辑。

5. 仿真运行步骤

5.1 支持与测试环境

作业书要求的引擎版本是 MuJoCo 3.12.0；本模块只使用 MjModel / MjData / mj_step / mj_ray / viewer.launch_passive 这一小组稳定接口，3.12 ~ 3.15 均可运行。

5.2 安装

sudo apt update && sudo apt install -y python3-pip patchelf libgl1 libglfw3
python3 -m pip install -r src/ground/mujoco_car_avoidance/requirements.txt

5.3 运行

cd src/ground/mujoco_car_avoidance

python3 main.py --version        # 先确认代码版本（当前 1.11.0），避免对着旧文件排查
python3 tools/check_scene.py     # 场景静态检查（不需要 MuJoCo）：接触、射线分组、支撑质心、出力限幅
python3 tools/check_traction.py  # 接触与牵引力诊断（需要 MuJoCo）：接触数、轮速、滑移率、车身姿态
python3 main.py --test           # 自检：纯逻辑 + 场景冒烟测试（当前 62 项）
python3 main.py --headless       # 无窗口跑完整闭环，导出结果
python3 main.py --demo           # 视窗自动演示（录屏用）
python3 main.py --interactive    # 视窗 + WASD 手动驾驶

本模块的修复过程（每一版对应一次真机复现）记录在 src/ground/mujoco_car_avoidance/README.md 的"版本记录"一节。

5.4 ROS 2

cd ~/ros2_ws && colcon build --packages-select mujoco_car_avoidance --symlink-install
source install/setup.bash
ros2 launch mujoco_car_avoidance main.launch.py
# 另开终端观察
ros2 topic echo /mujoco_car_avoidance/scan --once
ros2 topic echo /mujoco_car_avoidance/decision
ros2 topic pub /mujoco_car_avoidance/cmd_vel geometry_msgs/Twist \
  "{linear: {x: 0.5}, angular: {z: 0.0}}" -r 10    # 手动接管，超时后自动交还

6. 运行效果

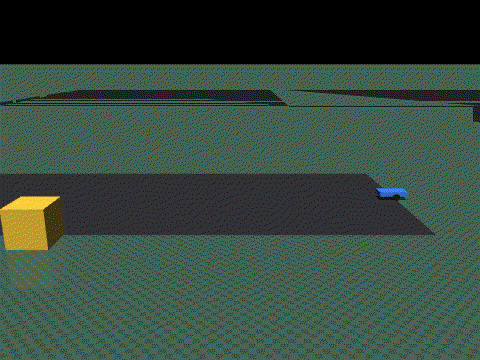

自车以 2 m/s 巡航，进入 6 m 减速区后分级降速，在障碍物前约 2 m 停住

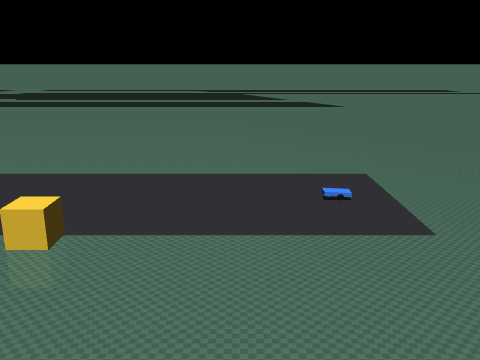

MuJoCo 场景：黄色自车与红色障碍物在直道上

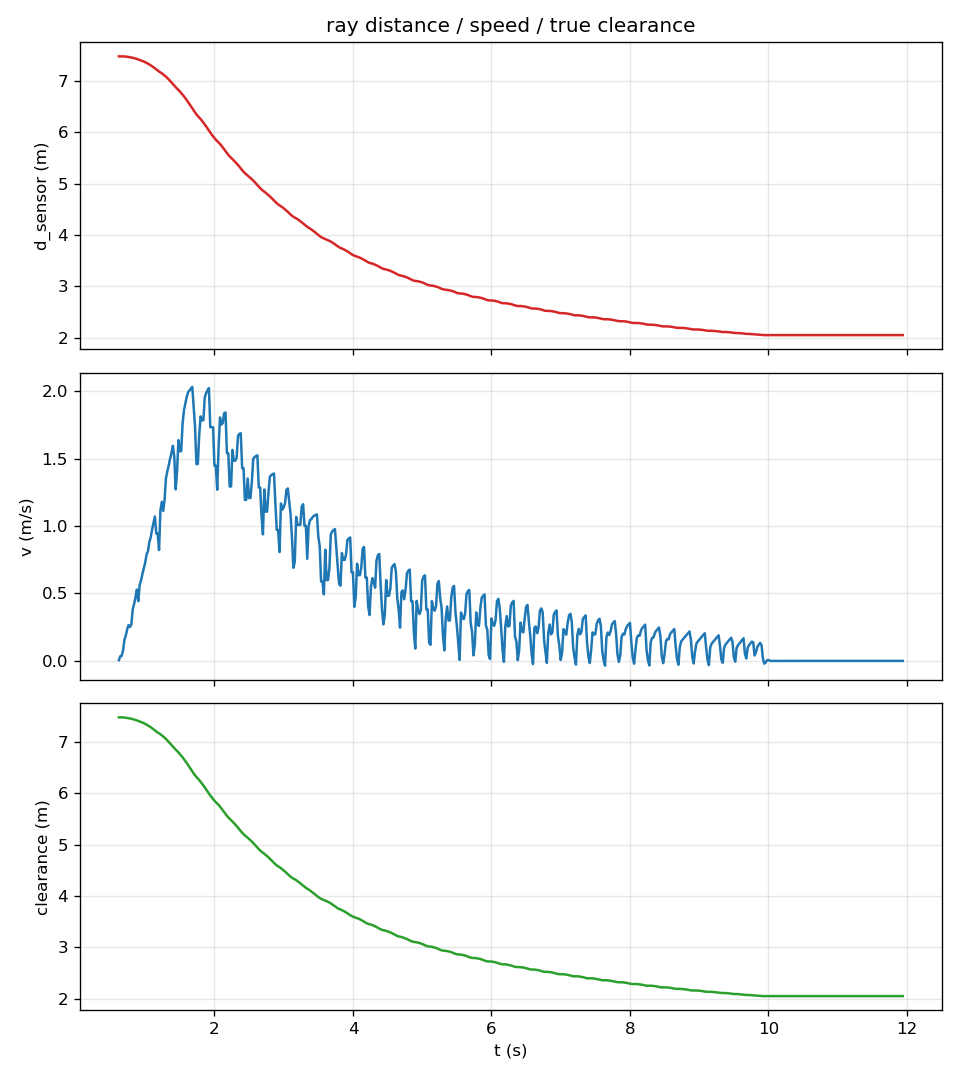

上：射线测距；中：车速；下：真实间距（--headless 导出）

7. 性能评价

7.1 逻辑级闭环实测（一维理想速度跟踪被控对象，不含 MuJoCo 接触）

由 test/test_closed_loop_logic.py 直接输出，控制频率 50 Hz，初始间距 7.50 m：

7.2 MuJoCo 实测（Ubuntu 22.04 + Python 3.10.12 + MuJoCo 3.15.0）

关于最大减速度 5.93 m/s²：常规减速段按 $a_{\text{brake}} = 3.5\,\text{m/s}^2$ 限幅； 峰值出现在最后的"主动刹停"瞬间——该路径不走速度斜坡、直接把速度指令清零， 因此实测略超常规限幅。统计上用 0.1 s 滑动窗口估计，避免单帧差分被接触抖动放大 （单帧差分曾给出 15.1 m/s² 的假值）。

7.3 结论

• 决策阈值自洽：逻辑级闭环与 MuJoCo 实测都能在不碰撞的前提下停在障碍物前约 2 m， 且减速段指令速度 $v_{cmd}$ 单调下降，不出现二次加速（实际车速 $v_{actual}$ 因轮胎-地面粘滑会有小幅抖动）。
• 感知与真值口径一致：射线起点位于前保险杠，实测 $d_{\min} = 2.048\,\text{m}$ 与 $c_{\min} = 2.048\,\text{m}$ 完全一致，说明射线始终打在目标障碍物上，没有误检。
• 本车道判定有效：路侧干扰物放在 $y = 1.8\,\text{m}$，贴着它开过去（约 4.5 m 行程） 全程未被判进本车道，也没有触发误减速。
• 低速主动刹停有效：把停车耗时从无截断时的 21.9 s 降到约 7~10 s，避免长时间蠕动。
• 物理层三条硬约束：出生留 2 mm 穿透、支撑接触不设 margin、驱动轮出力限幅 ±8 N。 缺任何一条都会出现"车轮空转 / 车身被弹飞 / 倒扣"这类看起来像算法故障的假故障。

8. 常见问题

9. 参考

• MuJoCo 文档：射线求交 mj_ray、几何体分组 geom group
• 课程仓库已有作业：src/water/rov_mujoco（MuJoCo + ROS 2 的水下机器人示例）
• 本模块对照作业：docs/ground/carla_yolo_avoidance.md（CARLA + YOLOv8 目标检测与减速避障）

辅助工具说明

编写过程中使用 DeepSeek 辅助代码与文档起草，全部内容已在 Ubuntu 22.04 + MuJoCo 环境中实测验证，提交者对内容负责。
