CARLA + YOLOv8 目标检测感知与车辆减速避障（ROS 2 Humble 封装）

对应课程任务：对地面载具进行物理仿真，通过神经网络感知完成避障决策。本模块面向地面载具（车辆）， 在 CARLA 0.9.16 中串起一条完整的 感知 → 决策 → 控制 闭环： 相机看路（CARLA 前视相机）→ 神经网络认车（YOLOv8 官方预训练权重，仅推理）→ 检测框测距（单目针孔模型） → 距离小于安全阈值即刹车（只控油门刹车，不做转向）。

1. 概述与目标

核心任务目标

1. 车辆物理仿真：由 CARLA 0.9.16 的 UE4 物理引擎解算车辆纵向动力学，仿真环境由宿主机运行。
2. 神经网络感知：yolov8n.pt 官方预训练权重（COCO 80 类），只推理不训练，不包含数据集与训练代码。
3. 单目测距：用 YOLO 检测框宽度 + 针孔相机模型估算前方车辆距离，不依赖雷达/深度相机。
4. 避障决策：距离小于安全阈值即刹车、安全距离正常前进，只做油门刹车纵向控制，不做转向控制。
5. ROS 2 多节点：三个独立节点（相机采集 / YOLO 检测 / 决策控制），支持 RViz 可视化原图与检测框。

与已有模块的区别

与 src/water/rov_mujoco、src/air/* 等模块的关系：同为「物理仿真 + 控制」作业，本模块面向地面载具并引入神经网络感知环节。

2. 计算原理

2.1 YOLOv8 目标检测（仅推理）

• 权重：yolov8n.pt（官方预训练，首次运行 ultralytics 自动下载，或放入包内 weights/）。
• 推理参数（config.py）：

• 类别过滤：只保留车辆类 COCO id 2=car、3=motorcycle、5=bus、7=truck，并用类别名关键词兜底。

2.2 单目测距（针孔模型）

由视场角求等效焦距（像素），再用相似三角形反解距离：

$$f_{px} = \frac{W_{img}/2}{\tan(fov/2)}, \qquad d = \frac{f_{px} \cdot W_{real}}{w_{px}}$$

代入本项目参数（W_img = 800，fov = 90°）：$f_{px} = 400/\tan45° = 400$ px。

例：真实宽度 1.8 m 的车辆在图像中占 100 px → 400 × 1.8 / 100 = 7.2 m。

核心直觉：同一个物体，框越大 → 离得越近。

各类目标假设真实宽度：

2.3 横向偏移（本车道判定）

$$lateral = \frac{(bbox_{center\_x} - W_{img}/2) \cdot d}{f_{px}}$$

正值在右侧、负值在左侧。只有 $|lateral| < 3.5\,\text{m}$ 的目标参与本车避障，避免旁车道车辆误触发刹车。

2.4 避障决策状态机

decision_control_node 以 20 Hz 决策（config.py 中阈值可调）：

感知超时 ──► STALE_BRAKE ── 刹车 1.0
d >= 20 m ─► CRUISE      ── 油门 0.45 / 刹车 0
8 <= d < 20─► SLOW_DOWN   ── 油门 0 / 刹车 0.35
d < 8 m ───► FULL_BRAKE   ── 油门 0 / 刹车 1.0

只控油门刹车，不做转向：控制量第三元素（转向）在任何状态下均为 0.0，节点①收到非零转向也会强制置零。

3. 系统架构

3.1 数据流

                    ┌─────────────────────────────────┐
                    │  CARLA 服务端 0.9.16            │
                    │  CarlaUE4.exe -carla-port=<端口> │
                    └───────────┬─────────────────────┘
                                │ PythonAPI (<carla_host>:<carla_port>)
                                │ 来自 config/params.yaml（ROS 参数）
                                ▼
  ┌──────────────────────────────────────────────┐
  │ ① carla_camera_node                          │
  │   生成自车 / 障碍车 / sensor.camera.rgb       │
  │   订阅 /carla/vehicle/control_cmd -> apply_control │
  └───────┬──────────────────────────▲───────────┘
          │ /carla/camera/image_raw  │ /carla/vehicle/control_cmd
          │ sensor_msgs/Image        │ [油门, 刹车, 转向]
          ▼                          │
  ┌──────────────────────────┐       │
  │ ② yolo_detect_node       │       │
  │  YOLOv8 推理 + 单目测距   │       │
  └───┬──────────────┬───────┘       │
      │ /carla/yolo/detections       │
      ▼              ▼               │
  ┌──────────────────────────┐       │
  │ ③ decision_control_node  │───────┘
  │  距离 < 阈值 ? 刹车 : 前进 │
  └──────────────────────────┘
                  │
                  ▼  RViz2：原图 + 检测框

3.2 话题一览

检测框用 JSON 字符串承载，避免额外编译 vision_msgs 接口包，复现时少一个失败点。

3.3 模块划分

设计要点：测距、检测后处理、决策三块写成不导入 rclpy 的纯函数，既能在 ROS 节点中使用， 也能被单元测试与离线自检工具（src/ground/carla_yolo_avoidance/tools/carla_yolo_smoke_test.py）直接调用——测过的就是跑着的。

4. 源码解析

4.1 carla_camera_node.py — 相机采集节点（节点①）

• 从 ROS 参数读取 carla_host / carla_port（params.yaml），连接 CARLA；
• 生成自车与前方障碍车（不启用 autopilot，完全由控制话题驱动），挂载前视 RGB 相机（800×600, fov=90°）；
• 在 CARLA 图像回调中按配置上限 CAMERA_PUBLISH_FPS=20.0（节流上限，非实际帧率）发布 /carla/camera/image_raw；受仿真帧率与回调速度限制，实测该话题约 6.6 Hz（YOLO 推理结果 /carla/yolo/detections 约 0.83 Hz）。同时订阅 /carla/vehicle/control_cmd 将油门/刹车写入 CARLA（该话题由决策节点以 20 Hz 定时器发布，实测约 20 Hz）；
• 初始控制量为「刹车 1.0」安全兜底，收到决策指令后才前进；退出时销毁自车/障碍车/相机，不残留车辆。

4.2 yolo_detect_node.py — YOLO 检测节点（节点②）

• 订阅图像，Best Effort + depth=1 QoS（推理慢时丢旧帧、永远处理最新画面）；
• model.predict() 推理 → 类别过滤 → 单目测距 + 横向偏移判定；
• 发布检测结果 JSON、检测框 MarkerArray、画框后图像（供 RViz 显示）。

4.3 decision_control_node.py — 决策控制节点（节点③）

• 订阅检测结果，按 2.4 节状态机以 20 Hz 发布 [油门, 刹车, 转向]；
• 即使没有新检测也持续发布，保证行为连续；转向恒为 0。

4.4 单元测试

python3 src/ground/carla_yolo_avoidance/test/test_decision_logic.py
python3 -m pytest src/ground/carla_yolo_avoidance/test -v

覆盖测距公式、检测后处理、决策状态机、参数解析；无需 CARLA 服务端即可运行。

5. 仿真运行步骤

5.1 支持与测试环境

5.2 步骤 0：启动 CARLA 服务端

在运行 CARLA 服务端的机器（宿主机）上，进入 CARLA 0.9.16 解压目录，执行：

CarlaUE4.exe -carla-port=2000

端口参数 -carla-port 必须与 config/params.yaml 中的 carla_port 一致（本模块按仓库约定使用 2000）。 服务端窗口出现 Waiting for external commands... 后，再继续后续步骤。

5.3 步骤 1：安装依赖

# 0) 先升级 pip（Ubuntu 22.04 自带 pip 22.0.2 不支持 --break-system-packages，
#    不升级会直接报 usage 错误）
python3 -m pip install --user --upgrade pip

# 1) torch/torchvision 版本对（必须先装：ultralytics 默认会拉最新 torch，
#    与 torchvision 不匹配，运行时报 "operator torchvision::nn does not exist"）
python3 -m pip install --user --break-system-packages torch==2.2.2 torchvision==0.17.2 --index-url https://mirror.sjtu.edu.cn/pytorch-wheels/cpu

# 2) Python 依赖（numpy<2 与 torch 2.2.2 兼容）
python3 -m pip install --user --break-system-packages ultralytics "numpy<2"

# 3) CARLA 0.9.16 客户端（PyPI 官方提供 cp310 wheel，与 Python 3.10 匹配）
python3 -m pip install --user --break-system-packages carla==0.9.16

5.4 步骤 2：编译本功能包（ROS 2）

本仓库 src/ground/carla_yolo_avoidance/ 即 ROS 2 功能包。先把仓库克隆到工作空间的 src/ 下：

mkdir -p ~/ros2_ws/src && cd ~/ros2_ws/src
git clone https://github.com/OpenHUTB/ros2.git      # 换成你自己的 fork 亦可

目录关系如下，colcon build 必须在工作空间根目录执行：

~/ros2_ws/                                   <- 工作空间根目录，colcon 在这里运行
└── src/
    └── ros2/                                <- 本仓库（git clone 得到）
        └── src/ground/
            └── carla_yolo_avoidance/        <- 本模块源代码

因此后文写的 src/ground/carla_yolo_avoidance/...，实际路径是 ~/ros2_ws/src/ros2/src/ground/carla_yolo_avoidance/...。编译并激活环境：

cd ~/ros2_ws
colcon build --packages-select carla_yolo_avoidance --symlink-install
source install/setup.bash

5.5 步骤 3：配置 CARLA 连接（唯一需要改的地方）

修改 src/ground/carla_yolo_avoidance/config/params.yaml：

/carla_camera_node:
  ros__parameters:
    carla_host: "<宿主机IP>"    # 客户端与 CARLA 不在同一台机器时，填运行 CARLA 那台机器的 IP（宿主机执行 ipconfig 查看）
    carla_port: 2000            # 与启动 CARLA 的 -carla-port 一致

改完无需修改任何 Python 源码、无需重新编译。

5.6 步骤 4：验证连接

python3 -c "import carla; c=carla.Client('<宿主机IP>',2000); c.set_timeout(10); print('CONNECT OK:', c.get_world().get_map().name)"

输出 CONNECT OK: Carla/Maps/Town10HD_Opt 即连接成功。

5.7 步骤 5：运行

ros2 launch carla_yolo_avoidance carla_yolo_avoidance.launch.py
# 虚拟机无 3D 加速、RViz 打不开时，可关闭 RViz（不影响感知-避障逻辑）：
ros2 launch carla_yolo_avoidance carla_yolo_avoidance.launch.py use_rviz:=false
# 需要单独看 RViz 时：
rviz2 -d src/ground/carla_yolo_avoidance/rviz/carla_yolo.rviz

5.8 运行效果

下图为运行时的检测画面、避障过程与最终测试画面，截图存放于 ../img/ground/：

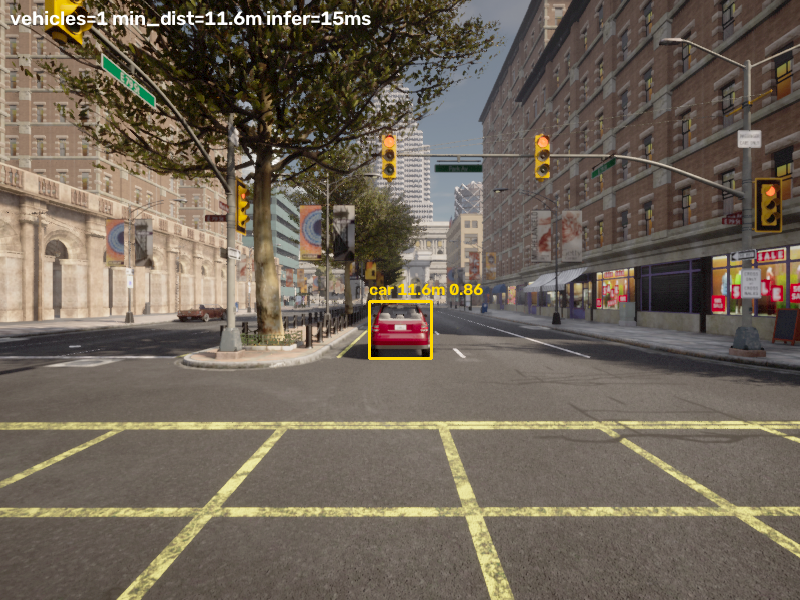

YOLO 检测画面（带车实跑）

CARLA 前视相机中 YOLOv8 检测出前方车辆 car 11.6m 0.86（黄色框表示处于减速区）

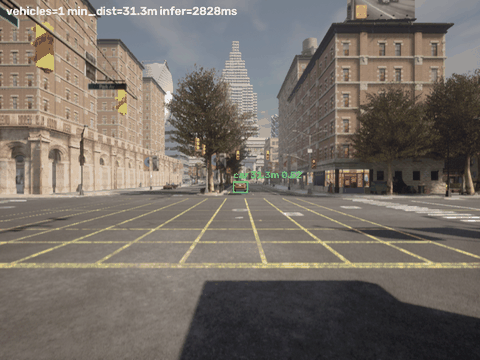

减速避障过程（动图）

自车从 35 m 外接近 → 距离 < 20 m 触发刹车 → 停在障碍车后方

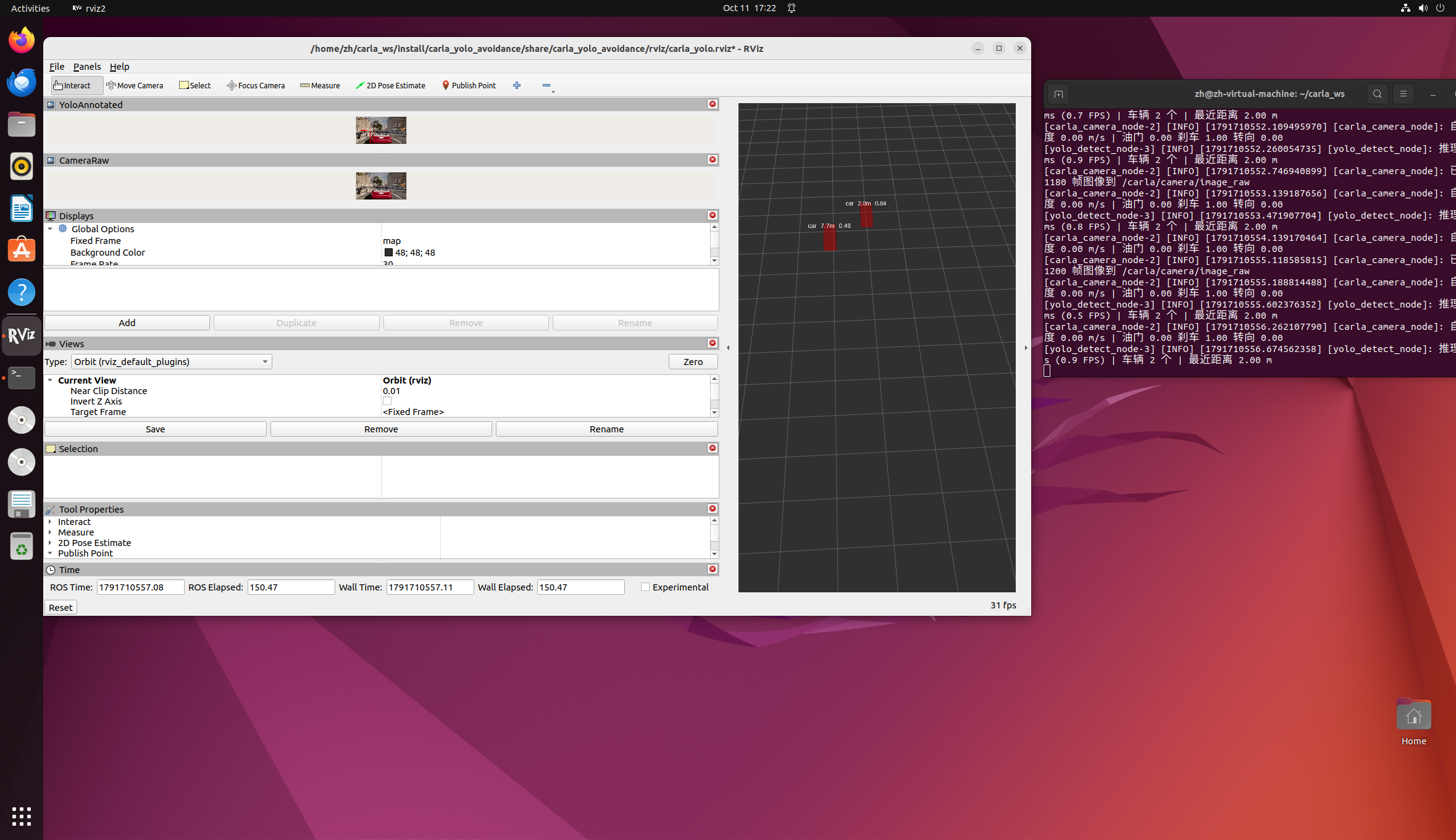

RViz 最终测试画面

RViz 同时识别 2 辆车（car 7.7m 0.49 / car 2.0m 0.84），近距触发刹车（油门 0.00 / 刹车 1.00），无报错

[yolo_detect_node] 车辆 2 个 | 最近距离 1.99 m     ← YOLO 检测 + 测距
[decision_control_node] 决策=SLOW_DOWN 油门 0.00 刹车 0.35 转向 0.00   ← 避障生效

5.9 常见问题

6. 性能评价

• 感知能力：yolov8n 在 CPU 虚拟机约 0.5~1 FPS（宿主机 GPU 下 10~30 FPS），多目标检测与测距正确。
• 决策正确性：距离状态机行为符合预期——近车刹车（SLOW_DOWN/FULL_BRAKE）、无车前进（CRUISE）。
• 架构解耦：纯逻辑模块与 ROS 解耦，单元测试即验证实际运行逻辑。
• 可复现性：IP/端口/阈值全部外部配置，换机器仅改 params.yaml 与 config.py 阈值，不修改业务代码。
