人形机器人平衡控制与外力抗扰恢复（humanoid_push_recovery）

任务「人形机器人物理仿真」下的稳定性与抗扰恢复方向实现：自建双足人形 MJCF 模型的 底盘 freejoint 完全自由（不做速度锁定），机器人依靠双脚与地面的真实接触以及关节 力矩站立；模块实现 ZMP / 捕获点稳定性判据 与 踝策略 + 髋策略 的恢复控制律， 并定量给出「扰动力 → 最大质心偏移 → 恢复 / 跌倒」的完整恢复包线。

与同分类其它人形模块的区别（下列模块在各自的 PR 中提交，尚未合并到本分支， 为避免死链此处只做文字对比、不提供跳转）：

本模块的机器人不是靠改写 freejoint 速度「站住」的，而是真实受力平衡——这一点是 与键盘控制模块的本质区别，也是能够研究「被推是否跌倒」的前提。

1. 系统架构

        ┌──────────────── 外力扰动 ────────────────┐
        │  /balance/push (Vector3) 或 keyboard      │
        ▼                                          │
   torso: data.xfrc_applied (6 维力/力矩)           │
        │                                          │
        ▼                                          │
   站姿 PD (15 关节) ──► 关节力矩 ──► MuJoCo 物理引擎 │
        ▲                                          │
        │  关节目标修正                             │
   ┌────┴─────────────────────────┐                │
   │ 平衡控制器 BalanceController  │                │
   │ · 踝策略：躯干倾角 + 质心偏差   │                │
   │   → 踝力矩 (N·m)              │                │
   │ · 髋策略：质心偏差/速度 → 髋力矩 │                │
   └────▲─────────────────────────┘                │
        │                                          │
   ┌────┴─────────────────────────┐                │
   │ 稳定性判据（balance/ 子包）    │◄───────────────┘
   │ · 支撑多边形（脚底 8 角点凸包）│
   │ · ZMP（LIPM 近似）            │
   │ · 捕获点 ξ = x + v/√(g/h)     │
   └──────────────────────────────┘

判据与策略的代码基础为开源项目 PrageethM1702/Bipedal-Walking-and-Push-Recovery （Apache-2.0，改写适配见 3.4 节与包内 THIRD_PARTY_NOTICES.md）。

2. 依赖安装与运行

2.1 环境与依赖安装

# 1) 安装 ROS2 Humble（Ubuntu 22.04）：
#    参考官方文档 https://docs.ros.org/en/humble/Installation/Ubuntu-Install-Debs.html

# 2) 安装 Python 依赖（在**仓库根目录**执行；mujoco / numpy / pyyaml）
pip3 install -r src/humanoid/humanoid_push_recovery/requirements.txt

# 3) 可视化窗口依赖（仅 Linux 桌面需要；若提示缺少 GLFW 再执行）
sudo apt install -y libglfw3

ROS 依赖（rclpy、geometry_msgs、sensor_msgs、std_msgs、tf2_ros、 ros2launch）在 colcon build 时自动解析，无需手动安装。

2.2 源码放入工作空间与构建

mkdir -p ~/ros2_ws/src
cp -r src/humanoid/humanoid_push_recovery ~/ros2_ws/src/

cd ~/ros2_ws
colcon build --symlink-install --packages-select humanoid_push_recovery
source install/setup.bash

注意：执行完本节后当前目录是 ~/ros2_ws，而本包被拷贝到 ~/ros2_ws/src/humanoid_push_recovery（不含 humanoid/ 这一层）。

2.3 standalone（无需 ROS，最快验证）

standalone 模式不依赖 ROS，也不要求先 colcon build。下面的路径以「仓库克隆在 ~/ros2」为例，请替换成自己的实际路径：

cd ~/ros2/src/humanoid/humanoid_push_recovery   # ← 换成你自己的仓库路径
python3 main.py --check          # 模型/判据/控制器 自检
python3 main.py                  # 演示：一次推扰 + 平衡恢复（打开可视化窗口）
python3 main.py --force 180      # 指定扰动力 (N)
python3 main.py --direction 90   # 扰动方向（0=前向, 90=侧向, 180=后向）
python3 main.py --no-hip         # 关闭髋策略（仅踝策略，对照用）
python3 main.py --sweep          # 测定各方向临界冲量并与策略对照
python3 main.py --capture assets_out  # 采集关键帧/动图/时序CSV/metrics.json
python3 main.py --test           # 自动化测试（38 项）

若运行的是 2.2 节拷贝到工作空间的那一份，路径为 ~/ros2_ws/src/humanoid_push_recovery（同样没有 humanoid/ 这一层）。

无显示环境（SSH / 容器）下渲染需要 EGL：

export MUJOCO_GL=egl

2.4 ROS2 Humble launch

cd ~/ros2_ws
colcon build --symlink-install --packages-select humanoid_push_recovery
source install/setup.bash
ros2 launch humanoid_push_recovery main.launch.py

焦点保持在启动终端，按键盘施加扰动：

另开终端查看状态：

ros2 topic echo /balance/status            # stable / recovering / fallen
ros2 topic echo /balance/stability_margin  # 捕获点到支撑边界的稳定裕度 (m)
ros2 topic echo /balance/zmp               # 零矩点
ros2 run tf2_ros tf2_echo world humanoid/base_link   # 验证 TF 可读取

2.5 可视化窗口（看到人形机器人界面）

standalone 演示与 ros2 launch 默认都会打开 MuJoCo 可视化窗口，窗口内可实时看到 机器人被推后的位移与姿态变化，相机自动跟踪躯干。

无图形界面时程序会打印提示并自动退化为无窗口模式，物理仿真、话题发布与自动化测试不受影响。

3. 实现要点

3.1 自建双足模型（models/humanoid_balance.xml）

15 关节 = 双腿（髋 roll / 髋 pitch / 膝 pitch / 踝 pitch / 踝 roll）×2 + 双臂 （肩 pitch / 肘 pitch）×2 + 颈 ×1，全部由 motor 驱动。与同分类其它模块自建双足 模型的关键区别：

• 底盘 freejoint 不做速度锁定：机器人的站立完全由双脚与地面的接触力和关节力矩决定；
• 脚掌前后长度加大到 0.22 m，以获得更大的踝关节力矩权限；
• 脚掌与地面摩擦单独加大（friction="1.4 0.7 0.2"）；
• 外力扰动施加在 torso body 上（data.xfrc_applied）。

3.2 站姿 PD 控制

每个关节的驱动力矩为 PD 控制，目标姿态为直立位（全 0）：

$$\tau_i = k_p (q_i^{ref} - q_i) - k_d \dot{q}_i,\qquad i \in \{\text{髋/膝/踝/肩/肘/颈}\}$$

其中 kp=120、kd=6；髋/踝 roll 关节取 kp_roll=400 抗侧倾；力矩限幅 ±300 N·m。只有站姿 PD 时机器人会因倒立摆本质而逐渐前倾并跌倒，这正是需要 平衡控制器的原因（见 5.2 节对照实验）。

3.3 稳定性判据

• 支撑多边形：取双脚底面 8 个角点，用 Andrew 单调链求凸包；
• ZMP（零矩点）：采用线性倒立摆近似 $$\mathrm{ZMP} = \mathrm{CoM}_{xy} - \frac{z_{\mathrm{com}}}{g}\,\ddot{\mathrm{CoM}}_{xy}$$ 质心加速度由质心速度的有限差分求得（并做一阶低通抑制差分噪声）；
• 捕获点：$\xi = \mathrm{CoM}_{xy} + \mathbf{v}_{\mathrm{com}}/\omega$， $\omega=\sqrt{g/h}$；稳定裕度定义为捕获点到支撑多边形边界的有符号距离， 裕度 > 0 表示仅靠踝/髋策略仍可停下，< 0 表示必须跨步。

实现注记：实测在 MuJoCo 3.16 中 data.subtree_linvel[0] 恒为 0， 因此质心速度统一由 data.subtree_com[0] 的有限差分求得（见 sim_core.py）。

3.4 恢复控制律：踝策略 + 髋策略（输出关节力矩）

平衡控制器输出的是关节力矩修正量（N·m），而不是关节目标角度。原因：踝 pitch 关节的实际行程只有 ±0.9 rad，若用「关节目标」表达平衡修正，为获得足够的恢复力矩 必须下发远超行程的目标（例如 3 rad ≈ 172°），既不合理、又会立刻被关节限位截断， 物理含义模糊。改用力矩量纲后，限幅直接表示关节力矩权限，整定也更有依据。

控制律与几何判据的代码基础是开源项目 PrageethM1702/Bipedal-Walking-and-Push-Recovery （Apache License 2.0），其 balance/ 下的捕获点、支撑多边形、踝策略、髋策略四个 文件改写进本模块的 humanoid_push_recovery/balance/ 子包（改写点逐文件在文件头注明， 汇总见包内 THIRD_PARTY_NOTICES.md）。必要改动有三处：原项目是 PyBullet 位置控制 机器人、策略输出关节目标角偏置；本站模型是 MuJoCo 力矩控制、踝关节行程有限， 故 ① 输出改为关节力矩；② 倾角输入改用躯干轴倾角与其低通速率；③ 为消除稳态偏差， 在倾角项之外保留质心位置/速度反馈项。

踝策略（主力）：倾角 PD 项（来自上游实现）+ 质心反馈项：

$$\tau^{\mathrm{ankle}} = \underbrace{k_p^{l}\,\theta + k_d^{l}\,\dot\theta}_{\text{上游倾角 PD}} + \underbrace{k_p^{a}\,(x_{\mathrm{com}}-x_{\mathrm{ref}}) + k_d^{a}\,v_{\mathrm{com},x}}_{\text{本站质心反馈}}, \qquad |\tau^{\mathrm{ankle}}| \le \tau^{a}_{\max}$$

其中 $\theta$ 为躯干轴相对竖直方向的前倾量（lean_x）。侧向 roll 轴同构， 符号取反（见 3.5）。

髋策略（增强）：踝策略饱和后，通过摆动上半身产生角动量继续把质心拉回：

$$\tau^{\mathrm{hip}} = -k_p^{h}\,(x_{\mathrm{com}}-x_{\mathrm{ref}}) - k_d^{h}\,v_{\mathrm{com},x}, \qquad |\tau^{\mathrm{hip}}| \le \tau^{h}_{\max}$$

力矩由 sim_core.step() 叠加到站姿 PD 力矩上，再一并限幅到 torque_limit。 （髋策略可开关：hip_enable / --no-hip，用于「仅踝 vs 踝+髋」对照实验。）

3.5 符号约定与整定（踩过的坑，供复现参考）

控制律的符号若写反，会形成正反馈直接把机器人推倒，因此模块把符号自检写进了 自动化测试（测试项 7，四个方向逐一标定）。实测符号约定（均指正力矩）：

另一个关键整定点：侧向 roll 关节的力矩权限远大于 pitch。早期实现用「关节目标」 表达控制量时，沿用 pitch 的增益（等价于约 300 N·m 的滚转力矩）会把机器人 抛离地面（根高从 1.084 m 跳到 1.203 m）而立刻跌倒；改为力矩量纲后，侧向单独整定 并单独限幅（kp_ankle_roll=4800 N·m/m、kd_ankle_roll=600 N·m·s/m、 ankle_roll_torque_limit=180 N·m，约为 pitch 的 60%）。

引入上游的倾角 PD 项后又有两条实测结论（都写进了参数文件注释）：

1. 倾角项不能单独用：只用倾角 PD 时，重力力矩与 PD 力矩的平衡点不在竖直位， 静立漂移 10~25 mm（kp_lean=600 时甚至 220 mm 后跌倒）；倾角项与质心反馈项组合 时反而更好——静立漂移 0.65 mm，前向 120 N 推扰最大偏移从 43.6 mm 降到 34.5 mm， 所以最终控制律是「倾角 P + 质心 PD」的叠加；
2. 倾角微分项默认关闭（kd_ankle_lean = 0）：lean 由躯干旋转矩阵差分得到， 噪声大，未低通时很小的微分增益就会把控制器推向高频震荡、静立即倒；加了 一阶低通（sim_core.LEAN_RATE_FILTER = 0.7）后 kd_lean=150 能稳定，但临界冲量 反而下降，故默认取 0，参数保留以便复现该对比。 倾角比例增益取 kp_ankle_lean = 300 N·m/rad（该值下静立与三向抗扰均通过， 150 N·m/rad 与 300 N·m/rad 相当，再往上则因踝力矩饱和出现极限环）。

3.6 能力边界（重要）

• 本模块的恢复能力完全来自踝/髋关节力矩，未实现跨步恢复（stepping）。 当扰动超过临界冲量时机器人会跌倒——这是由脚掌几何与关节力矩权限决定的物理上限， 不是控制器参数没调好。以踝策略的静态权限估算：踝关节可提供的最大恢复力矩 约为 $F_z \cdot l_{\text{foot}} \approx 35 \times 9.81 / 2 \times 0.11 \approx 187\ \mathrm{N\cdot m}$ 每只脚，而倒立摆的倾覆力矩为 $mg\,x_{\mathrm{com}}$，由此给出的可恢复质心偏移 已接近实测临界值；
• 模型为自建简化双足，连杆长度、质量分布与摩擦均与真实人形机器人不同， 临界冲量的绝对值不可外推到实机，但「扰动力—偏移—跌倒」的定性规律与 策略间的相对提升具有参考意义；
• 评价指标只描述本仿真模型在上述参数下的行为，不代表硬件实验结论。

4. 效果图

推扰—恢复过程的自动演示（150 N 前向推扰，固定侧视相机 + 初始质心参考线， 图像由 python3 main.py --capture <目录> --no-viewer --force 150 从真实仿真渲染采集）：

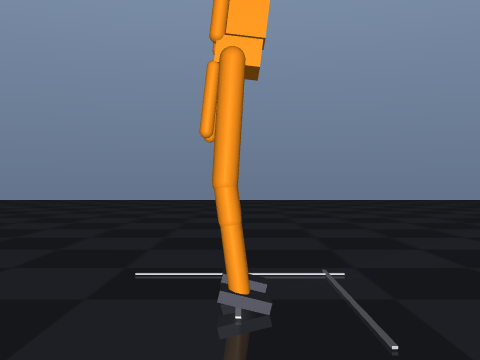

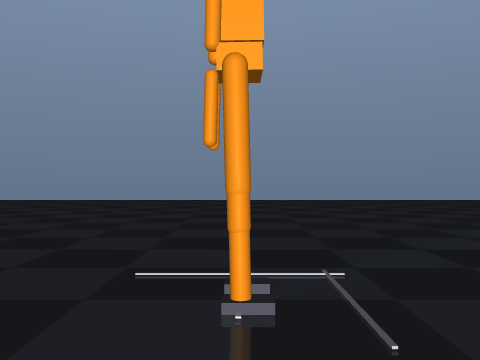

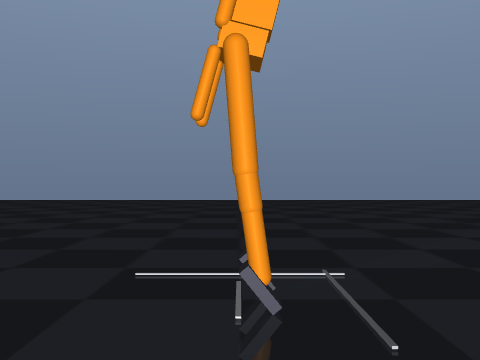

静立站姿	被推瞬间	恢复中	恢复稳定

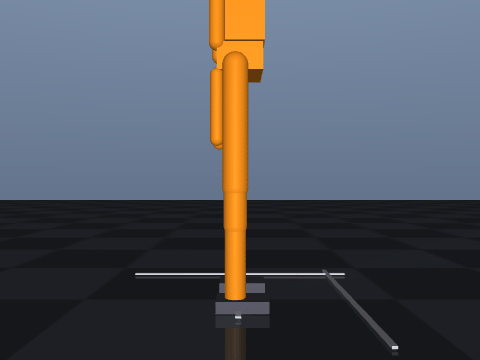

完整动画：

说明：

• 演示使用固定侧视相机（模型内 demo_side，不跟随机器人），并地面上画出 初始质心参考线（机器人脚下那根白色细条，采集时自动移到初始质心正下方）， 因此「被推 → 质心偏移 → 拉回」的整个过程在画面中可直接读出；
• 本模块不生成、不提交数据曲线图（已移除 matplotlib 绘图代码）。恢复过程的时序 原始数据在采集时导出为 recovery_series.csv（时间 / 质心偏移 / 躯干倾角 / 踝与髋 力矩），需要曲线时请用这份实测数据自行绘制；上表四个关键帧与动画均来自同一次 真实仿真运行。

5. 验证结果

以下 5.1~5.4 的数值在 Windows 11（MuJoCo 3.16.0 / Python 3.13 / numpy） 上实测， 指令：python3 main.py --sweep、python3 main.py --test、python3 main.py --check。 复现命令与原始数据导出方式见第 2、4 节（--capture 会同时导出时序 CSV）。

物理量（质心漂移、最大偏移、恢复时间、临界冲量）为确定性仿真结果， 与机器无关；只有仿真吞吐是机器相关的（见 5.4）。5.5 的 ROS2 集成验证在 上一修订版（commit 78fce38）的虚拟机中完成，参数加载与 launch 机制在本版 未改动；本版在其基础上重整了控制律代码与增益。

5.1 站立稳定性

5.2 抗扰恢复（对照实验）

关闭平衡控制器时，120 N×(0.08 s) 推扰即跌倒（最大质心偏移 373 mm）—— 说明本模型的站立不是靠锁定底盘维持的，平衡控制器是必需的。

开启平衡控制器后：

* 斜向推扰后质心停在 8.2 mm 的稳态偏移上（未进入 <5 mm 判据），该偏移由 roll 轴 恢复力矩与重力的平衡点决定，约为侧向支撑宽度的 1.8%，远在支撑多边形之内—— 属于「稳定但未回到原点」，不是跌倒或震荡。

5.3 临界冲量（二分法测定，扰动持续 0.08 s）

结论与分析：

1. 踝策略是站立抗扰的主力，髋策略在不改变任何硬件参数的前提下把可恢复冲量 提升 11.1%（前向）/ 25.6%（侧向），同时降低了最大偏移与恢复时间；
2. 侧向抗扰能力显著强于前向（18.13 vs 11.79 N·s），因为双足站立时侧向支撑宽度 （460 mm，靠双足共同支撑）大于前后支撑长度（220 mm，靠单脚脚掌）；
3. 后向抗扰最弱（3.21 N·s），因为脚掌在踝关节前方的延伸（0.12 m）明显长于后方 （0.07 m），向后倾覆时可用的踝关节力矩权限最小——这解释了为什么人从背后被推更容易 向前扑倒；
4. 超过临界冲量后必然跌倒，属于 3.6 节所述物理上限；要进一步提升需要引入 跨步恢复（stepping），这是本模块明确未实现的边界。

5.4 仿真性能

吞吐随机器变化：同一模块在 Ubuntu 22.04 虚拟机（2 vCPU）上约为 9,433 step/s （18.9×）。两种环境都远超实时要求（演示只需 >1×）。

5.5 ROS2 集成验证（Ubuntu 22.04.5 + Humble 实测）

在虚拟机中执行 colcon build --symlink-install --packages-select humanoid_push_recovery （构建 1.20 s 成功，两个可执行文件 balance_sim_node / push_teleop_node 注册正常）， 随后 ros2 launch humanoid_push_recovery main.launch.py visualize:=false 验证：

节点日志节选：

[balance_sim_node]: 平衡仿真节点已启动 | 物理 500 Hz | 发布 30 Hz | 髋策略 开 | 模型 .../share/humanoid_push_recovery/models/humanoid_balance.xml
[balance_sim_node]: status=stable     偏移=   0.2 mm 倾角=  1.3° 根高=1.084 m 裕度=  +93.3 mm
[balance_sim_node]: 施加扰动 120.0 N (冲量 9.60 N·s)
[balance_sim_node]: status=stable     偏移=   0.3 mm 倾角=  0.6° 根高=1.084 m 裕度=  +87.0 mm

6. 参考

• 人形机器人基础
• 代码基础（捕获点判据 / 支撑多边形几何 / 踝策略 / 髋策略）： PrageethM1702/Bipedal-Walking-and-Push-Recovery， Apache License 2.0。改写适配说明见 3.4 节与本包 THIRD_PARTY_NOTICES.md
• 本包 ROS2 包结构（package.xml / setup.py / launch / config）参照仓库内 既有模块的 ament_python 惯例
• MuJoCo 文档：freejoint / xfrc_applied / Renderer
• 线性倒立摆与捕获点：Kajita et al., Biped Walking Pattern Generation by using Preview Control of Zero-Moment Point, ICRA 2003；Pratt et al., Capture Point: A Step toward Humanoid Push Recovery, Humanoids 2006

7. AI 声明

本模块在 AI 助手协助下完成：稳定性判据与踝/髋策略的代码基础来自上述 Apache-2.0 开源项目（改写为 MuJoCo 力矩控制实现），MJCF 模型、ROS2 节点、参数整定与评测脚本 为在开源基础上开发；代码与文档由本人负责。本文所有实测数字均由本机运行 main.py --sweep / main.py --test / main.py --capture 得到，未做任何未运行的 声明；恢复过程的时序原始数据（时间 / 质心偏移 / 倾角 / 关节力矩）可用 python3 main.py --capture <目录> 一键导出为 recovery_series.csv 复核。 仓库内不提交任何数据曲线图，第 4 节图片全部为真实仿真渲染截图与动图。
