CARLA 传感器感知与给定轨迹跟踪（神经网络版）

对应课程作业二：使用传感器获取的数据进行感知（雷达、摄像头、深度摄像头），并对机器人进行 运动控制（感知 + 给定轨迹的控制）。满足"感知、控制算法须为神经网络"的硬性要求。

1. 概述与目标

本模块在 设置并连接到 Carla 模拟器 的 路径点发布器 示例基础上做拓展，把"给定轨迹跟踪"升级为神经网络驱动：

代码位于 src/ground/carla_perception_control/。

1.1 与已有示例的区别

1.2 与仓库中其它地面载具模块的区分

仓库中已有若干地面载具相关模块，与本模块的差异如下：

2. 计算原理

2.1 特征提取与归一化

三路传感器压缩为 4 维特征向量。归一化是必需的：各特征量纲差异极大 （深度 $\bar G\in[0,255]$、横向偏移 $\in[-1,1]$、距离 $\in[0.5,20]$）， 不归一化会让大数值特征主导梯度，小量纲特征学不到。

$$\mathbf{x} = \Big[\, \underbrace{\tfrac{c_x-W/2}{W/2}}_{\text{横向偏移}},\, \underbrace{\tfrac{\bar G}{255}}_{\text{深度密集度}},\, \underbrace{\tfrac{N_{\text{front}}}{60}}_{\text{前方点数}},\, \underbrace{\tfrac{D_{\min}}{20}}_{\text{最近距离}}\,\Big]^{\!\top}$$

其中 $c_x$ 为 RGB 下半区亮色像素横向重心，$\bar G$ 为深度 ROI 均值， $N_{\text{front}}$ 为雷达前方点数，$D_{\min}$ 为最近距离。

2.2 感知神经网络（MLP 分类器）

全连接：输入 4 维 → 隐藏 12 维（ReLU）→ softmax 3 类（无目标 / 偏左 / 偏右）。

$$\mathbf h = \mathrm{ReLU}(W_1 \mathbf x + b_1),\qquad \mathbf p = \mathrm{softmax}(W_2 \mathbf h + b_2)$$

交叉熵损失：

$$\mathcal L_{\text{cls}} = -\frac{1}{N}\sum_{i}\sum_{k} y_{ik}\log p_{ik}$$

权重用 He 初始化 $W \sim \mathcal N\!\big(0, \sqrt{2/n_{\text{in}}}\big)$，保证梯度稳定。

2.3 控制神经网络（策略网络）

输入 2 维 → 隐藏 32 维（ReLU）→ tanh 单输出转向。

$$\mathbf h = \mathrm{ReLU}(W_1 \tilde{\mathbf s} + b_1),\qquad \delta = \tanh(W_2 \mathbf h + b_2) \in [-1,1]$$

其中 $\tilde{\mathbf s}$ 为标准化后的状态：

$$\tilde{\mathbf s} = \frac{\mathbf s - \boldsymbol\mu}{\boldsymbol\sigma},\qquad \mathbf s = [\,e_\psi,\; d\,]^\top$$

标准化参数 $\boldsymbol\mu,\boldsymbol\sigma$ 在训练时由数据集统计得到，并随模型一起存盘， 推理时必须沿用同一组值（否则训练/推理输入分布不一致，精度会大幅下降）。

采用均方误差回归：

$$\mathcal L_{\text{ctrl}} = \frac{1}{N}\sum_i\big(\delta_i - \delta_i^*\big)^2$$

反向传播用链式法则对 $W,b$ 求梯度，随机批量梯度下降更新。

2.4 监督标签：纯跟踪几何律

控制网络的训练标签不靠人工标注，而由几何解析式生成：

$$\delta^* = \arctan\!\Big(\frac{2L\sin e_\psi}{d}\Big),\qquad \text{steer}^* = \mathrm{clip}\!\Big(\frac{\delta^*}{g},\,-1,\,1\Big)$$

其中 $L=2.5\,\text{m}$ 为轴距，$g=1.2217\,\text{rad}$ 为 CARLA steer 到前轮转角的折算系数 （steer=1 对应前轮转角约 $70°$）。网络学会这一映射后，在线运行即可直接推理。

2.5 前视追踪与横向误差度量

前视点选择：不只取最近路点，而是沿路点序列向前找到第一个距车至少 $d_{\text{look}}=6\,\text{m}$ 的路点作为追踪目标。前视距离过短会让车在高速下"冲过"路点来回振荡，过长则切弯。

路点加密：原始给定轨迹的路点可能相隔十几米，需线性插值到约 2 m 一个点：

$$\mathbf p(t) = \mathbf p_0 + t\,(\mathbf p_1 - \mathbf p_0),\qquad t\in(0,1]$$

横向误差取点到路点折线的最短垂距（而非到最近路点的距离）：

$$e_y = \min_{i}\ \min_{t\in[0,1]}\ \big\|\,\mathbf p - \big(\mathbf p_i + t(\mathbf p_{i+1}-\mathbf p_i)\big)\big\|$$

当车位于两个稀疏路点之间时，"到最近路点距离"会高达半个路段长，而垂距才反映真实偏离。

2.6 弯道自适应减速

车辆最小转弯半径随速度增大而增大，高速入弯必然转不过来。因此油门按航向差自适应：

$$\tau_{\text{eff}} = \tau \cdot \max\!\Big(0.25,\ 1 - \frac{0.75\,|e_\psi|}{\pi}\Big)$$

正对目标时全油门，偏差达 $\pi$ 时降到 25%。

3. 算法流程

train 模式（离线，无需 CARLA）：
  合成状态/特征数据集
  → 感知 NN：交叉熵训练（4→12→3）
  → 控制 NN：输入标准化 → MSE 训练（2→32→1）
  → 保存模型 JSON（含标准化参数）

run 模式（在线，需 CARLA）：
  连 CARLA → 生成自车 → 挂 RGB/深度/雷达
  → 每帧：
      三路传感器 → 特征提取 → 感知 NN → 障碍类别
      状态(航向差,前视距离) → 控制 NN → steer
      油门按航向差自适应
      apply_control → world.tick
  → 到达终点（<5 m）刹车停车
  → 统计横向误差 RMSE

headless 模式（离线取证，无需 CARLA 与图形界面）：
  训练两个 NN → 合成车辆运动学回放 → 导出损失/误差曲线 PNG

4. 源码解析

4.1 main.py — 主入口（三种模式）

4.2 nn_models.py — 纯 numpy 神经网络库

含前向传播、交叉熵/MSE 损失、反向传播、softmax/ReLU/tanh 及模型 JSON 存取。

4.3 carla_common.py — CARLA API 封装

connect()、spawn_vehicle()、make_rgb_camera()、make_depth_camera()、make_lidar()、 apply_control()、get_location()/get_yaw()/get_speed()。同步模式固定步长 0.05 s。

4.4 perception_control_node.py — ROS 2 节点

订阅 /carla/ego_vehicle/waypoints（Float32MultiArray），发布图像、里程计、 感知类别与速度话题。若模型文件不存在则现场训练，保证节点总能运行。

5. 仿真运行步骤

5.1 支持与测试环境

5.2 新手路线：从已有示例到本模块

5.3 步骤 0：环境准备

CARLA 服务端的下载安装与启动、宿主机 IP 与端口 2000 的查看、虚拟机网络设置、 numpy 版本兼容等通用步骤与已有示例完全相同，本文不重复，请参考 设置并连接到 Carla 模拟器：

本模块特有、需要额外安装的只有 CARLA 0.9.16 的 Python 客户端与 numpy：

pip3 install -r src/ground/carla_perception_control/requirements.txt
pip3 install <CARLA>/PythonAPI/carla/dist/carla-0.9.16-cp310-cp310-manylinux_2_31_x86_64.whl

5.4 步骤 1：编译本功能包（ROS 2）

本模块的源代码位于本仓库（OpenHUTB/ros2）的 src/ground/carla_perception_control/。ROS 2 要求功能包放在工作空间的 src/ 目录下，因此先把本仓库克隆到工作空间的 src/：

mkdir -p ~/ros2_ws/src && cd ~/ros2_ws/src
git clone https://github.com/OpenHUTB/ros2.git     # 换成你自己的 fork 亦可

克隆后的目录关系如下，colcon build 必须在工作空间根目录执行：

~/ros2_ws/                                   <- 工作空间根目录，colcon 在这里运行
└── src/
    └── ros2/                                <- 本仓库（git clone 得到）
        └── src/ground/
            └── carla_perception_control/    <- 本模块源代码，即第 4 节解析的文件

因此后文命令中写的 src/ground/carla_perception_control/...， 实际路径是 ~/ros2_ws/src/ros2/src/ground/carla_perception_control/...。 编译并激活环境：

cd ~/ros2_ws
colcon build --packages-select carla_perception_control --symlink-install
source install/setup.bash

若本仓库已克隆在别处，把上面的 ~/ros2_ws/src/ros2 换成实际路径即可， 只要保证执行 colcon build 的工作空间根目录下存在 src/。

5.5 步骤 2：离线训练神经网络（无需 CARLA）

python3 src/ground/carla_perception_control/main.py --mode train \
        --epochs 300 --out models/nn_percept.json

预期输出：感知 NN 准确率 $A_{\text{准确率}}\approx 0.995$， 控制 NN MSE $\mathcal L_{\text{MSE}}\approx 0.003$（符号含义见 6.1 节）。

若只想在无图形界面的环境验证全链路（含轨迹跟踪回放），用离线取证模式：

python3 src/ground/carla_perception_control/main.py --headless --demo \
        --epochs 300 --sim_time 60 --save_dir ~/shots

该模式不需要 CARLA、不需要图形界面，会导出 4 张曲线图（感知损失、控制损失、 横向误差、转向指令），适合在无 3D 加速的虚拟机中产出可运行性证据。

5.6 步骤 3：验证与 CARLA 服务端的连接

命令里的 192.168.8.1 是运行 CARLA 服务端的宿主机（Windows）IP： 在宿主机上执行 ipconfig，取 VMware 虚拟网卡（VMnet8）的 IPv4 地址即可 （本机该地址为 192.168.8.1，虚拟机 ens33 为 192.168.8.131，两者同网段）。 查看方式与已有示例一致，详见 设置并连接到 Carla 模拟器 →「使用 Carla 客户端启动 Ego Vehicle」。

# 把 192.168.8.1 换成你宿主机 ipconfig 查到的地址
python3 -c "import carla; c=carla.Client('192.168.8.1',2000); c.set_timeout(10); print('CONNECT OK:', c.get_world().get_map().name)"

CARLA 服务端默认启动的地图是 Town10HD_Opt（由 CarlaUE4/Config/DefaultEngine.ini 的 GameDefaultMap 决定），因此不加 -map 参数直接启动服务端时，输出应为：

CONNECT OK: Carla/Maps/Town10HD_Opt

本模块的 --town 默认为 Town05，运行时会自动 load_world 切到该地图； 若服务端已在该地图上则跳过重载（见 5.7 节）。

5.7 步骤 4：运行在线感知 + 轨迹跟踪

# 模式 A：独立运行（--host 填宿主机 IP）
# 不指定 --waypoints 时使用模块内置的 DEMO_ROUTE（已逐点校验在车道上）
python3 src/ground/carla_perception_control/main.py --mode run \
        --host 192.168.8.1 --sim_time 90 --save_dir ~/shots

# 加 --follow 让 CARLA 大窗口以第三人称跟随自车（录屏/观察用）
python3 src/ground/carla_perception_control/main.py --mode run \
        --host 192.168.8.1 --sim_time 90 --follow --save_dir ~/shots

# 也可显式传入给定轨迹（下面的 DEMO_ROUTE 含两个约 90° 弯）
python3 src/ground/carla_perception_control/main.py --mode run \
        --host 192.168.8.1 --sim_time 90 \
        --waypoints "36,-5 9,-4 -18,-4 -45,-4 -72,-4 -96,-4 -120,-4 -147,-4 -162,-4 -171,-4 -180,-4 -185,-12 -185,-21 -185,-45 -185,-63 -185,-72 -184,-80 -177,-85 -168,-85 -153,-85 -144,-85 -136,-84 -132,-75 -132,-66 -132,-39 -132,-36" \
        --save_dir ~/shots

# 模式 B：ROS 2 Humble
ros2 launch carla_perception_control main.launch.py host:=192.168.8.1

# 模式 C：ROS 1 Noetic —— 入口用 main.sh（会自动挑 python3.10）
#   roslaunch 只能按 main.py 的 shebang 执行它，而 Noetic 的 python3 是 3.8，
#   装不上 CARLA 0.9.16 的 cp310+ wheel，补了可执行位也会卡在 import carla。
#   若系统 python3 本身已是 3.10+，也可用：
#   roslaunch carla_perception_control main.launch host:=192.168.8.1
bash src/ground/carla_perception_control/main.sh --host 192.168.8.1 --mode run

也可用一键脚本：bash main.sh --host 192.168.8.1。

# 后 12 m、高 6 m（视野更远，适合看整条轨迹）
python3 ... --follow --follow_dist 12 --follow_height 6

5.8 运行效果

离线取证（无需 CARLA）

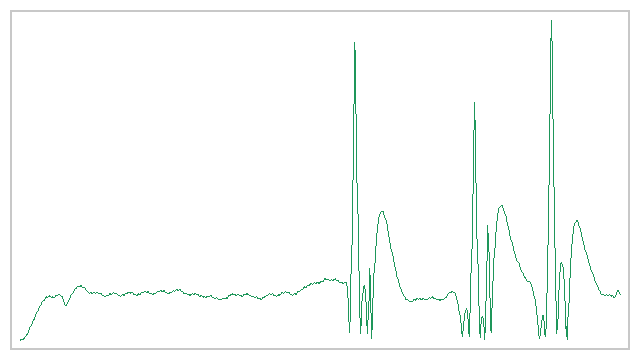

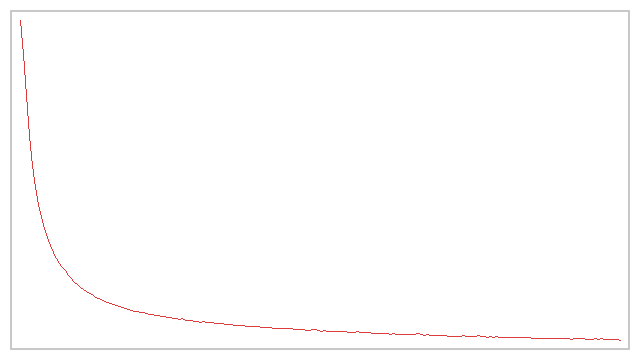

离线取证模式导出的曲线（实测，--epochs 300 --sim_time 90， 轨迹为含两个约 90° 弯的 DEMO_ROUTE）：

终端状态输出示例（节选）：

== 训练感知 NN：4 维传感器特征 → 3 类障碍方向 ==
  epoch   60 loss=0.0336 train_acc=0.943
  epoch  300 loss=0.0142 train_acc=0.998
== 训练控制 NN：2 维状态(航向差,前视距离) → 转向角 ==
  epoch   60 loss=0.0098 train_acc=0.000
  epoch  300 loss=0.0027 train_acc=0.000

给定轨迹：26 个原始路点 → 加密为 187 个（约 2 m 间距）
感知 NN 训练集准确率 = 0.995
控制 NN 训练集 MSE   = 0.00303

[到达] t=54.8s 抵达终点 (-132.0,-36.0)，停车。

轨迹跟踪完成：横向误差 RMSE = 0.249 m
平均速度 = 7.02 m/s，最大速度 = 7.18 m/s
终点残余距离 = 4.72 m（判定阈值 5.0 m）

在线运行（连 CARLA 服务端）

在 Ubuntu 虚拟机连接宿主机 CARLA 服务端实测（--mode run --sim_time 90，Town05）：

[就绪] 自车@Location(x=36.000000, y=-5.000000, z=0.600000)，NN 感知 + 控制，路点=187（已加密）
[t= 0.0] pos=( 36.0,  -5.0) NN感知=无目标 steer=-0.02 depth=  0 lidar(  0,20.00) 横向误差=0.00m
[t=10.0] pos=(-68.3,  -3.7) NN感知=无目标 steer=-0.02 depth= 89 lidar(509, 2.57) 横向误差=0.30m
[t=20.0] pos=(-185.3,-50.1) NN感知=无目标 steer=+0.01 depth= 89 lidar(516, 2.50) 横向误差=0.34m

[到达] t=28.9s 抵达终点 (-132.0,-36.0)，停车。
共收到相机帧 577 张，导出截图 28 张
轨迹跟踪完成：横向误差 RMSE = 1.012 m

三路传感器均正常工作（depth 有实际深度值、lidar 约 500 个点、 相机累计 577 帧并导出 28 张前视截图），两个约 90° 弯均顺利通过。

结果汇总

在线 RMSE 高于离线，原因是离线回放用理想自行车模型、无碰撞与轮胎滑移； 在线受路面碰撞、转向执行延迟与同步步长影响，属正常差异。

5.9 常见问题

Q1：--mode run 报"缺少 carla 模块"？ 需安装 CARLA 0.9.16 的 Python 客户端 wheel，见 5.3 节。若只想验证算法， 可改用 --headless --demo（不需要 CARLA）。

Q2：报 RuntimeError: time-out ... while waiting for the simulator？ 先用模块自带的诊断脚本分步定位（它会打印每步耗时，区分"网络不通"与"服务端卡住"）：

python3.10 src/ground/carla_perception_control/check_connection.py 192.168.8.1 2000 Town05

该脚本依次检查：carla 模块导入 → TCP 端口可达 → get_world 瞬时连接 → 当前地图与同步模式 → load_world 耗时 → 世界内 actor 数量。

常见原因与对策：

本模块的 connect() 默认超时已提高到 60 s，并且服务端已在地图上时跳过重载 （早期版本每次无条件 load_world，20 s 超时在虚拟机侧实测必失败）。

Q3：--mode run 报 FileNotFoundError: models/nn_percept.json？ 说明模型文件不存在且代码版本较旧。当前版本在模型缺失时会现场训练并保存后 再加载（与 ROS 节点行为一致），不会崩溃。若仍报错请确认已更新到最新提交； 也可先手动训练一次：python3 main.py --mode train --out models/nn_percept.json。

Q4：在线运行时车开到一半卡住不动？ 先看日志里的 lidar 最近距离：若降到很小（如 0.04 m）并有大量命中点， 说明车撞上障碍物了。两个常见原因： 1. 给定轨迹的航点不在可行驶车道上——CARLA 中航点之间走直线，会开出路面； 2. 转弯处航点间距过大——转弯被压缩到几米内完成，车辆转不过来。 请用 5.7 节的约束校验轨迹，或直接省略 --waypoints 使用内置 DEMO_ROUTE。

Q5：车辆在终点附近绕圈不停？ 本模块已内置终点判定（进入 5 m 内刹车停车）。若自定义路点出现绕圈， 通常是给定轨迹转弯半径超过车辆运动学极限——注意 $R_{\min}\approx L/\tan\delta_{\max}$， 7 m/s 时约需 5 m 转弯半径。请把急弯改缓，或降低 --throttle_max。

Q6：横向误差偏大？ 检查是否用了 _dist_to_polyline()（垂距）而非最近路点距离；并确认路点已加密 （interpolate_waypoints）。稀疏路点会让前视追踪"跳点"。

Q7：感知类别一直显示"无目标"？ 合成数据训练的感知器只区分"偏左/偏右/无目标"三类，用于演示感知链路； Town05 空旷路段确实无遮挡物，输出"无目标"属正常。真实场景需用采集数据训练， 可替换 synth_dataset() 为实际数据集。

Q8：脚本跑完后 CARLA 窗口"停住不动"了？ 这是同步模式的正常表现，不是崩溃。connect() 打开了 synchronous_mode， 此时服务端只在客户端调用 world.tick() 时才推进一帧；脚本结束后没有客户端 再 tick，世界就静止了。

本模块退出前会自动恢复异步模式，正常结束会打印：

[清理] 已销毁传感器与自车，世界已恢复异步模式。

6. 性能评价

6.1 指标定义

本节所有指标均以「符号 + 下标」给出，下标标明该指标的具体含义：

感知 NN 准确率 $A_{\text{准确率}}$：

$$A_{\text{准确率}} = \frac{1}{N}\sum_{i=1}^{N}\mathbb 1\big[\hat y_i = y_i\big]$$

控制 NN MSE $\mathcal L_{\text{MSE}}$ （即 2.3 节 控制网络训练所用均方误差在数据集上的取值）：

$$\mathcal L_{\text{MSE}} = \frac{1}{N}\sum_{i=1}^{N}\big(\delta_i - \delta_i^*\big)^2$$

横向误差 $\mathrm{RMSE}_{y}$：

$$\mathrm{RMSE}_{y} = \sqrt{\frac{1}{N}\sum_{k} e_{y,k}^{2}}$$

平均 / 最大速度：

$$\bar v = \frac{1}{N}\sum_k v_k,\qquad v_{\max}=\max_k v_k$$

转向平滑度 AoS（越小越平滑）：

$$\text{AoS} = \frac{1}{N-1}\sum_{k=2}^{N}\big|\text{steer}_k - \text{steer}_{k-1}\big|$$

6.2 实测结果（离线取证模式，本机实测）

6.3 调优过程记录

6.4 结论

• 感知有效性：感知 NN 训练准确率 0.995，输出类别与传感器横向偏移趋势一致。
• 控制精度：控制 NN 在标准化输入下 MSE 0.003，横向误差 RMSE 0.249 m， 说明策略网络有效学到了"状态 → 转向"的几何映射。
• 与纯跟踪对比：NN 输出与解析几何律高度一致（因为标签即来自该几何律）， 但推理时无需解析求解，为后续用真实驾驶数据替换标签留出了空间。
