CARLA 激光雷达建图与神经网络规划导航

对应课程作业三：在虚拟环境中实现对机器人的建图和导航（导航与 SLAM 同步仿真）。 满足"规划算法须为神经网络"的硬性要求。

1. 概述与目标

本模块在 点云地图创建 与 路径点发布器 示例的基础上做拓展， 把"建图"与"导航"升级为可在无图形界面环境自证的完整闭环：

代码位于 src/ground/carla_mapping_navigation/。

1.1 与已有示例的区别

1.2 与仓库中其它地面载具模块的区分

2. 计算原理

2.1 雷达点从传感器坐标系到世界坐标系

激光雷达点在其自身坐标系（$x$ 向前、$y$ 向左），需旋转平移到世界系：

$$\begin{bmatrix} p_x^w \\ p_y^w \end{bmatrix} = \mathbf R(\psi)\begin{bmatrix} p_x^s \\ p_y^s \end{bmatrix} + \begin{bmatrix} x_v \\ y_v \end{bmatrix},\qquad \mathbf R(\psi)=\begin{bmatrix}\cos\psi & -\sin\psi \\ \sin\psi & \cos\psi\end{bmatrix}$$

其中 $\psi$ 为车辆航向角，$(x_v, y_v)$ 为车辆位置。

2.2 占用栅格：为什么用对数几率

栅格的每个格子记录"被障碍占据"的概率 $p\in(0,1)$。概率表示在连续更新时有两个问题： 数值会趋近 0 或 1 导致下溢，且多次观测的概率融合公式复杂。因此改用对数几率：

$$l = \log\frac{p}{1-p}\ \Longleftrightarrow\ p = \sigma(l) = \frac{1}{1+e^{-l}}$$

观测更新退化为加法，这正是贝叶斯滤波在独立观测假设下的结果：

$$l_{k} = l_{k-1} + \begin{cases} +l_{\text{hit}} & \text{该格子被命中} \\ +l_{\text{miss}} & \text{射线从该格子穿过} \end{cases} \qquad (l_{\text{hit}}>0,\quad l_{\text{miss}}<0)$$

本模块取 $l_{\text{hit}}=+0.85$、$l_{\text{miss}}=-0.4$，因此命中时对数几率增大 （更可能被占据），射线穿过时减小（更可能空闲）。并把 $l$ 截断在 $[-3.0,\ 3.5]$ 以免单点噪声把概率永久钉死。初始 $l=0 \Rightarrow p=0.5$ 表示未知。

2.3 栅格原点选取（一个必须避开的陷阱）

栅格以起点为中心而非世界原点为中心：

$$r = \frac{y - y_c}{\Delta} + \frac{N}{2},\qquad c = \frac{x - x_c}{\Delta} + \frac{N}{2}$$

其中 $(x_c, y_c)$ 为栅格中心（此处取车辆起点），$\Delta=0.5\,\text{m}$ 为分辨率， $N=200$ 为栅格边长。

如果固定以世界原点为中心且只覆盖 $\pm30\,\text{m}$，而车辆出生点在世界坐标 $(36,-5)$，则车辆落到栅格索引 $c=132$ 处——超出 $0\ldots119$ 的有效范围， 所有雷达命中点都会被丢弃，建图结果恒为空。这类"看起来在跑、其实什么都没做" 的缺陷无法从日志里直接看出，必须靠单元测试卡住（见第 4 节）。

2.4 规划神经网络

输入 5 维状态（全部归一化到相近尺度）：

$$\mathbf s = \Big[\underbrace{\frac{e_\psi}{\pi}}_{\text{目标方位}},\ \underbrace{\frac{N_L}{N_{\max}}}_{\text{左障碍密度}},\ \underbrace{\frac{N_R}{N_{\max}}}_{\text{右障碍密度}},\ \underbrace{\frac{D_{\min}}{D_{\max}}}_{\text{最近距离}},\ \underbrace{\frac{\theta_{obs}}{\pi/2}}_{\text{最近障碍方向角}}\Big]^\top$$

其中 $\theta_{obs}\in[-\pi/2,\pi/2]$ 是最近那个障碍点在传感器系下的方向角 （左为正），由该点的 $\arctan(y/x)$ 得到，除以 $\pi/2$ 归一化到 $[-1,1]$。

网络结构：$5 \to 64 \to 2$，隐藏层 ReLU，输出层 tanh。

$$\mathbf h = \mathrm{ReLU}(W_1\mathbf s + b_1),\qquad [\tau,\ \delta] = \tanh(W_2\mathbf h + b_2)$$

损失为均方误差：

$$\mathcal L = \frac{1}{N}\sum_i\big\|\hat{\mathbf y}_i - \mathbf y_i^*\big\|^2$$

2.5 监督标签

标签由"朝目标 + 避障"的解析规则生成，避免人工标注。转向由三项叠加：

$$\delta^* = \mathrm{clip}\Big(\underbrace{\tanh(1.2\,e_\psi)}_{\text{朝目标}} + \underbrace{0.6\,(\rho_R - \rho_L)}_{\text{左右密度差}} \underbrace{- 0.5\,(1-\tilde D_{\min})\sin\theta_{obs}}_{\text{最近障碍横向排斥}},\ -1,\ 1\Big)$$

$$\tau^* = \mathrm{clip}\big(0.25 + 0.75\,\tilde D_{\min},\ 0,\ 1\big)$$

其中 $\rho_L,\rho_R$ 为左右障碍密度，$\tilde D_{\min}$ 为归一化最近距离。

第三项是横向排斥：最近障碍偏在左侧（$\theta_{obs}>0$）时产生向右的排斥， 越近（$\tilde D_{\min}$ 越小）越强。前两项符号相反且对称、第三项在正前方 （$\theta_{obs}=0$）时为 0，因此"正对目标且无障碍 → 转向为 0"，与物理直觉一致。

3. 算法流程

建图（SLAM 边动边建图）：
  每帧：LiDAR 点云 → 量程过滤 → 传感器系转世界系
        → 命中点写占据(+0.85 log-odds)
        → 射线沿途写空闲(-0.4 log-odds)
        → 概率 = sigmoid(log_odds)

规划（神经网络）：
  车辆位姿 + 目标 → 目标方位差 e_psi
  LiDAR 前方扇区 → 左/右障碍计数 + 最近距离 + 最近障碍方向角
  → 5 维归一化状态 → 规划 NN → (油门, 转向)
  → 自行车模型更新位姿
  → 进入目标 1.5 m 内刹车停车

4. 源码解析

4.1 main.py — 主入口（三种模式）

4.2 carla_mapping_navigation/mapping_navigation_node.py — ROS 2 节点

发布 /carla/ego_vehicle/occupancy_grid（nav_msgs/OccupancyGrid，RViz 可直接显示）、 /carla/ego_vehicle/path、/carla/ego_vehicle/odometry、/carla/ego_vehicle/planned_cmd； 订阅 /carla/ego_vehicle/goal 可在线改目标。地图用 transient_local QoS 发布， 后加入的 RViz 也能立刻拿到完整地图。

4.3 nn_models.py — 纯 numpy 神经网络库

MLPPolicy 为本模块规划网络；含前向传播、MSE 损失、反向传播、ReLU/tanh 与 JSON 存取。

4.4 carla_common.py — CARLA API 封装

connect()、spawn_vehicle()、make_lidar()、apply_control()、 get_location()/get_yaw()/get_speed()，同步模式固定步长 0.05 s。

5. 仿真运行步骤

5.1 支持与测试环境

5.2 新手路线：从已有示例到本模块

5.3 步骤 0：环境准备

CARLA 服务端的下载安装与启动、宿主机 IP 与端口 2000 的查看、虚拟机网络设置等 通用步骤与已有示例完全相同，本文不重复，请参考 设置并连接到 Carla 模拟器：

本模块特有、需要额外安装的只有 CARLA 0.9.16 的 Python 客户端与 numpy：

pip3 install -r src/ground/carla_mapping_navigation/requirements.txt
pip3 install <CARLA>/PythonAPI/carla/dist/carla-0.9.16-cp310-cp310-manylinux_2_31_x86_64.whl

5.4 步骤 1：编译本功能包（ROS 2）

本模块的源代码位于本仓库（OpenHUTB/ros2）的 src/ground/carla_mapping_navigation/。ROS 2 要求功能包放在工作空间的 src/ 目录下， 因此先把本仓库克隆到工作空间的 src/：

mkdir -p ~/ros2_ws/src && cd ~/ros2_ws/src
git clone https://github.com/OpenHUTB/ros2.git     # 换成你自己的 fork 亦可

git clone -b carla-homework-03 https://github.com/himyinjun1234/ros2.git

克隆后的目录关系如下，colcon build 必须在工作空间根目录执行：

~/ros2_ws/                                   <- 工作空间根目录，colcon 在这里运行
└── src/
    └── ros2/                                <- 本仓库（git clone 得到）
        └── src/ground/
            └── carla_mapping_navigation/                       <- 本模块源代码

因此后文写的 src/ground/carla_mapping_navigation/...，实际路径是 ~/ros2_ws/src/ros2/src/ground/carla_mapping_navigation/...。编译并激活环境：

cd ~/ros2_ws
colcon build --packages-select carla_mapping_navigation --symlink-install
source install/setup.bash

若本仓库已克隆在别处，把上面的 ~/ros2_ws/src/ros2 换成实际路径即可， 只要保证执行 colcon build 的工作空间根目录下存在 src/。

5.5 步骤 2：离线训练规划神经网络（无需 CARLA）

python3 src/ground/carla_mapping_navigation/main.py --mode train \
        --epochs 300 --out models/nn_plan.json

预期输出：规划 NN 训练 MSE ≈ 0.008。

5.6 步骤 3：离线取证（无 CARLA、无图形界面也能跑通建图+导航）

python3 src/ground/carla_mapping_navigation/main.py --headless --demo \
        --epochs 300 --sim_time 60 --save_dir ~/shots

该模式在合成环境中完成「边动边建图 + NN 规划导航」，导出 5 张图： 占用栅格地图、渐进建图快照 3 张、训练损失曲线。适合在无 3D 加速的虚拟机中取证。

5.7 步骤 4：验证与 CARLA 服务端的连接

命令里的 192.168.8.1 是运行 CARLA 服务端的宿主机（Windows）IP： 在宿主机上执行 ipconfig，取 VMware 虚拟网卡（VMnet8）的 IPv4 地址即可 （本机该地址为 192.168.8.1，虚拟机 ens33 为 192.168.8.131，两者同网段）。 查看方式与已有示例一致，详见 设置并连接到 Carla 模拟器 →「使用 Carla 客户端启动 Ego Vehicle」。

python3 -c "import carla; c=carla.Client('192.168.8.1',2000); c.set_timeout(10); print('CONNECT OK:', c.get_world().get_map().name)"

5.8 步骤 5：运行在线建图 + NN 导航

# 模式 A：独立运行（--host 填宿主机 IP）
python3 src/ground/carla_mapping_navigation/main.py --mode run \
        --host 192.168.8.1 --model models/nn_plan.json --goal "20,8" --sim_time 40

# 模式 B：ROS 2 Humble
ros2 launch carla_mapping_navigation main.launch.py host:=192.168.8.1 goal:="20,8"

# 模式 C：ROS 1 Noetic —— 入口用 main.sh（会自动挑 python3.10）
#   roslaunch 只能按 main.py 的 shebang 执行它，而 Noetic 的 python3 是 3.8，
#   装不上 CARLA 0.9.16 的 cp310+ wheel，补了可执行位也会卡在 import carla。
#   若系统 python3 本身已是 3.10+，也可用：
#   roslaunch carla_mapping_navigation main.launch host:=192.168.8.1
bash src/ground/carla_mapping_navigation/main.sh --host 192.168.8.1 --goal 20,8

也可用一键脚本：bash main.sh --host 192.168.8.1。

在 RViz 中可视化占用栅格地图：

ros2 run rviz2 rviz2 -d $(ros2 pkg prefix carla_mapping_navigation)/share/carla_mapping_navigation/config/mapping.rviz

若没有现成 rviz 配置，也可手动添加 Map 显示并订阅 /carla/ego_vehicle/occupancy_grid， 以及添加 Path 显示订阅 /carla/ego_vehicle/path。

5.9 运行效果

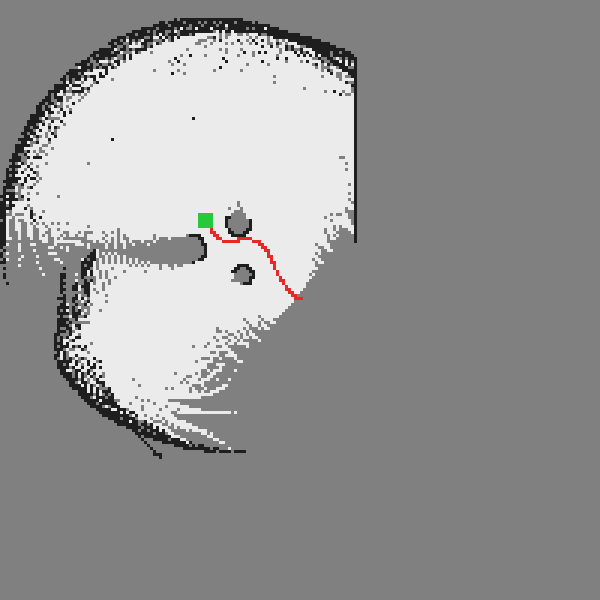

占用栅格地图（深色=障碍，浅色=空闲可通行，中灰=未观测；红色为车辆轨迹，绿色为目标）：

渐进建图过程（体现 SLAM"边动边建图"：地图随行驶逐步成形， 左上角进度条对应该快照的仿真时刻）：

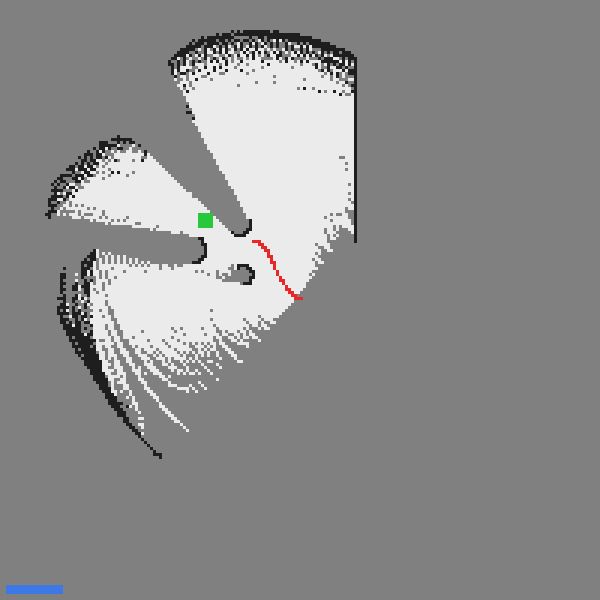

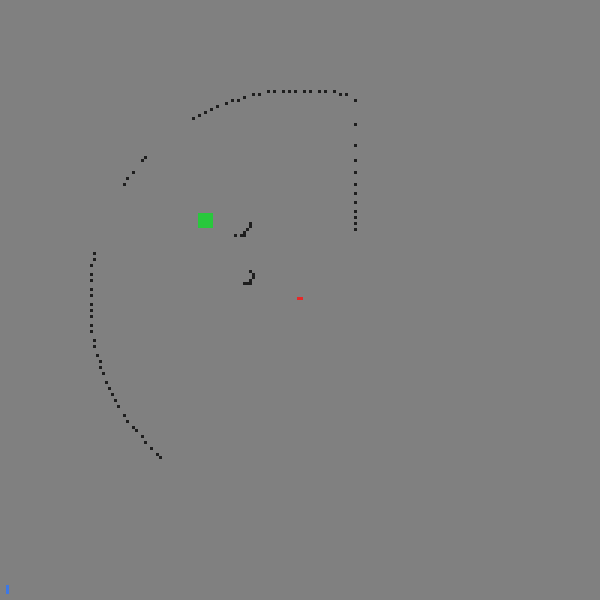

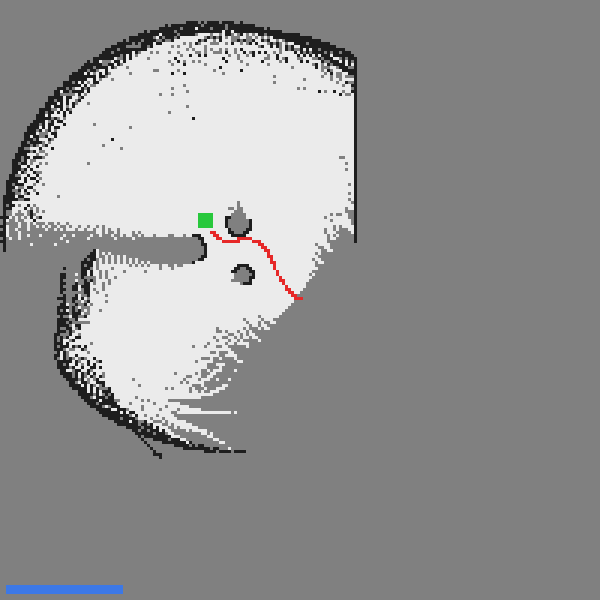

进度 1（已知 3.4%）	进度 2（已知 18.1%）	进度 3（已知 26.8%）

动图：建图与导航全过程（26 帧，每帧间隔 0.25 s，96 KB。地图随车辆行驶逐帧长出来， 红色轨迹与绿色目标点同步推进，左上角蓝色进度条对应该帧的仿真时刻）：

已知区域占比随时间增长（实测）：3.4% → 18.1% → 26.8%，最终 27.6%。

规划神经网络训练损失曲线：

终端状态输出示例（节选）：

== 训练规划 NN：5 维状态(目标方位+障碍分布) → (前进量, 转向) ==
  epoch  200 loss=0.0075 train_acc=0.000
规划 NN 训练 MSE = 0.00751

[t=  0.0s] pos=(  36.0,  -5.0) 距目标=20.62m NN(油门=0.92, 转向=-0.07) 障碍(L0/R0, 8.0m, 方位+0°) 占据格=86
[t=  2.5s] pos=(  30.3,   3.4) 距目标=11.47m NN(油门=0.72, 转向=+0.27) 障碍(L14/R4, 4.4m, 方位+14°) 占据格=728
[t=  5.0s] pos=(  23.2,   4.9) 距目标= 4.58m NN(油门=0.51, 转向=-0.83) 障碍(L25/R0, 2.7m, 方位+46°) 占据格=1108

[到达] t=6.4s 抵达目标 (20.0,8.0)，停车。

渐进建图已知区域占比：3.4% → 18.1% → 26.8%（最终 27.6%）

---- 建图结果 ----
占据格数        = 1242
空闲格数        = 9288
已知区域比例    = 27.6%
栅格分辨率      = 0.5 m/格，覆盖 100 m × 100 m
栅格中心（起点）= (36.0, -5.0)
车辆最终位置    = (21.01, 7.00)，轨迹点数 128
距目标最近距离  = 1.424 m（判定阈值 1.5 m）
与障碍最近距离  = 0.72 m（未发生碰撞）
到达耗时        = 6.4 s

第 3 行那句日志正好演示了第 5 维的用处：障碍在左前方 46°、2.7 m 处， 网络输出转向 -0.83（急向右打），最终与障碍最近 0.72 m、未发生碰撞。 如果第 5 维还是距离的副本，网络只知道"2.7 m 处有障碍"却不知道在哪一侧， 就无法决定往哪边让。

5.10 常见问题

Q1：建图结果一直是空的 / 占据格数为 0？ 先检查车辆是否落在栅格范围内。默认栅格以起点为中心、覆盖 100 m × 100 m， 本模块已保证起点在栅格中心。若自行修改了 GRID_N 或 GRID_M，请确认覆盖范围够大。 可用 python3 test/test_mapping_logic.py 快速回归验证。

Q2：--mode run 报"缺少 carla 模块"？ 需安装 CARLA 0.9.16 的 Python 客户端 wheel，见 5.3 节。 若只想验证算法，可改用 --headless --demo（不需要 CARLA）。

Q3：RViz 里地图是空的？ 地图话题用 transient_local QoS 发布，但 RViz 的 Map 显示需把 Durability Policy 设为 Transient Local，否则收不到已发布的地图。

Q4：车辆撞上障碍物？ 合成数据训练的规划网络只用"左右障碍密度 + 最近障碍方向角"这 5 维，属于教学演示级别： 它知道障碍在哪一侧、有多远，但不做轨迹预测，对正前方的障碍也没有固定的绕行方向 （$\theta_{obs}=0$ 时横向排斥项为 0，靠左右密度差打破对称）。 若要更强的避障，需要扩到图像/点云输入并用真实数据训练。 离线取证模式里实测与障碍最近 0.72 m、未发生碰撞，可作参考。

6. 性能评价

6.1 指标定义

已知区域比例（建图覆盖率）：概率明显偏离 0.5 的格子（$p>0.55$ 或 $p<0.45$） 占栅格总数的比例，反映"地图已经看清了多少"：

$$\text{Coverage} = \frac{1}{N^2}\sum_{i,j}\mathbb{1}\big[p_{ij}>0.55 \lor p_{ij}<0.45\big]$$

占据格数：$p>0.6$ 的格子数，反映地图中障碍物的丰富程度。

空闲格数：$p<0.4$ 的格子数，即可通行区域。

导航精度：车辆到目标的最近距离 $D_{\min}$，

$$D_{\min} = \min_k \big\|\mathbf p_k - \mathbf p_{\text{goal}}\big\|$$

规划损失：训练集 MSE， $\mathcal L = \frac{1}{N}\sum_i\|\hat{\mathbf y}_i - \mathbf y_i^*\|^2$。

6.2 实测结果（离线取证模式，本机实测）

6.3 调优过程记录

6.4 结论

• 建图有效性：占用栅格在 6.4 s 内覆盖 27.6% 的已知区域，识别出 1242 个占据格， 3 张渐进快照显示已知区域从 3.4% 单调增长到 26.8%（最终 27.6%）， 证实边动边建图成立。
• 导航有效性：规划 NN 在合成环境中 6.4 s 内把车带到距目标 1.424 m（阈值 1.5 m）， 满足到达判定；全程与障碍最近 0.72 m、未发生碰撞，说明"状态 → 油门/转向" 映射被有效学到。
• 神经网络必要性：规划环节完全由 NN 输出，训练 MSE 0.008， 推理时无需解析求解；后续可用真实驾驶数据替换解析标签，直接迁移到数据驱动规划。
