基于恶劣雨雾天气下多传感器感知性能对比实验

本文介绍一个基于 CARLA 0.9.15 与 OpenCV 的车载相机感知性能评测模块。模块以地面载具（ego 车辆）为感知平台，在车顶挂载 sensor.camera.rgb 相机（800×600，FOV 90°），通过 CARLA 天气 API 在同一场景、同一参考位姿下依次切换 ClearNoon（清晰）、SoftRainNoon（小雨）、HardRainNoon（大雨）、HeavyFog（浓雾）四档天气，对每档采集的图像计算亮度（灰度均值）、对比度（灰度标准差）、边缘密度（Canny 边缘像素占比）三个指标（每档连续取 5 帧平均），量化雨雾天气对车载视觉感知的退化程度；测量结束后车辆切换为自动驾驶，并录制恶劣天气下的行驶演示动图。

本文档为系列实验教程：第一部分（第 1~6 节）为相机感知性能对比基准实验，量化四档天气的退化程度；第二部分（第 7 节）为图像增强恢复实验，验证经典增强算法能挽回多少感知能力；第三部分（第 8 节）在同一场景、同一参考位姿下同时挂载相机与激光雷达，用统一的退化率口径做跨传感器对比；第四部分（第 9 节）把雷达点云投影到相机图像上，检验融合在雨雾中的几何可用性与语义可用性；第五部分（第 10 节）把前四部分的结论落地成一个可运行的策略：先由图像判别天气等级，再在相机主导 / 融合 / 雷达主导之间自动切换。

1. 运行环境

1.1 下载并启动 CARLA

1. 打开 CARLA 0.9.15 官方发布页：https://github.com/carla-simulator/carla/releases/tag/0.9.15
2. 下载 Windows 预编译包 CARLA_0.9.15.zip。
3. 将压缩包解压到任意目录，注意解压路径中不要包含中文或空格，否则部分资源加载会出错。
4. 双击解压目录下的 CarlaUE4.exe 启动模拟器。首次启动需要编译着色器，等待时间较长；出现城市三维画面即表示服务端已就绪（RPC 服务默认监听本机 2000 端口）。

1.2 安装 Python 3.10 与依赖

1. 从 Python 官网下载并安装 Python 3.10.x（以3.10.11为示例）：https://www.python.org/downloads/release/python-31011/，安装时勾选 Add Python to PATH。
2. 打开终端，创建并激活 3.10 虚拟环境（与系统中其他 Python 版本隔离）：

py -3.10 -m venv carla_env
carla_env\Scripts\activate

1. 安装依赖：

pip install carla==0.9.15 numpy opencv-python matplotlib Pillow

1.3 验证环境连通

保持 CARLA 窗口运行，在已激活虚拟环境的终端中执行：

python -c "import carla; c=carla.Client('localhost',2000); c.set_timeout(10.0); print('CARLA version:', c.get_server_version())"

输出 CARLA version: 0.9.15 即表示 Python 客户端与模拟器连接成功。若报版本不匹配错误，请确认客户端 wheel 与模拟器均为 0.9.15。

2. 实验原理

2.1 天气参数

CARLA 通过 world.set_weather(carla.WeatherParameters(...)) 控制环境天气。 本实验选取四档代表性天气：

2.2 感知质量指标

对相机图像（转灰度后）计算三个指标：

• 平均亮度 Brightness：像素均值，反映整体明暗。浓雾会使画面「白化」，亮度反而升高。
• 对比度 Contrast：像素标准差，反映层次。雨雾降低对比度。
• 边缘密度 Edge Density：Canny 边缘像素占总像素比例，反映可提取的结构信息量。雾越浓边缘越少。

3. 代码结构

完整源码位于：src/ground/weather_perception_benchmark/main.py

脚本为单文件入口 main.py，按执行顺序分为以下几个部分：

下面只解释三处关键实现，完整代码请直接查看 src/ 下的源码。

（1）相机回调：BGRA → BGR

CARLA 相机回调给出的是 BGRA 四通道字节流，需重塑数组后丢弃 Alpha 通道：

def on_image(image):
    arr = np.frombuffer(image.raw_data, dtype=np.uint8)
    arr = np.reshape(arr, (image.height, image.width, 4))  # BGRA
    image_store['img'] = arr[:, :, :3]                      # BGR

（2）逐档复位 + 同场景多帧采集

每档天气前调用 set_transform 把车辆复位到出生点，保证四档天气拍的是同一场景；每档取 5 帧平均，抑制雨滴闪烁造成的单帧波动：

vehicle.set_transform(spawn_point)
world.set_weather(wp)
time.sleep(3)
# 随后连续取 5 帧，分别计算指标后取平均

（3）三个指标的计算

图像转灰度后，均值即亮度、标准差即对比度，Canny 边缘像素占比即边缘密度：

gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
brightness   = np.mean(gray)
contrast     = np.std(gray)
edge_density = np.sum(cv2.Canny(gray, 50, 150) > 0) / gray.size * 100

4. 运行步骤

1. 启动 CARLA 服务端：进入 CARLA 解压目录，双击 CarlaUE4.exe，等待城市画面出现。

2. 在已激活的 Python 3.10 虚拟环境中，进入源码目录运行入口脚本：

cd src/ground/weather_perception_benchmark
python main.py

1. 脚本生成 ego 车辆并挂载车顶相机，测量阶段车辆固定在参考位姿（刹停）， 每档天气切换前后都把车辆复位到同一位姿，拍摄同一场景，连续采集 5 帧取平均； 测量结束后车辆自动切换为自动驾驶，录制 10 秒「恶劣天气下行驶」画面并自动合成演示动图。 运行结束后在 results/ 目录得到：
2. weather_benchmark_clear_noon.png / weather_benchmark_soft_rain.png / weather_benchmark_hard_rain.png / weather_benchmark_heavy_fog.png：各天气样本截图
3. metrics.csv：指标数据表
4. weather_benchmark_metrics.png：三指标对比柱状图
5. weather_benchmark_demo.gif：恶劣天气下行驶的演示动图

5. 实验结果

实验设计说明：四档天气均在同一参考位姿下拍摄同一场景（下图可见四张画面的路口、红绿灯、 地面黄色网格线位置完全一致），因此图中差异只来自天气本身， 排除了「车辆位置变化导致画面内容不同」的干扰。

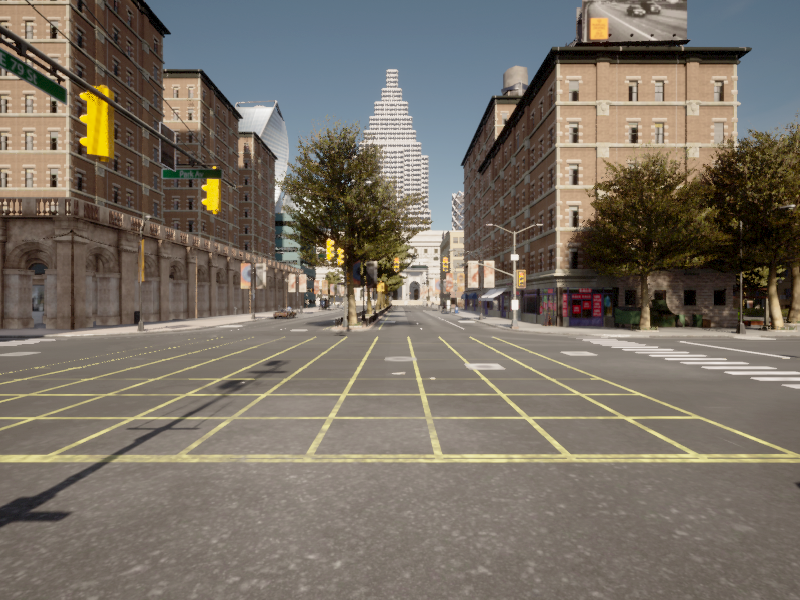

四档天气样本图：

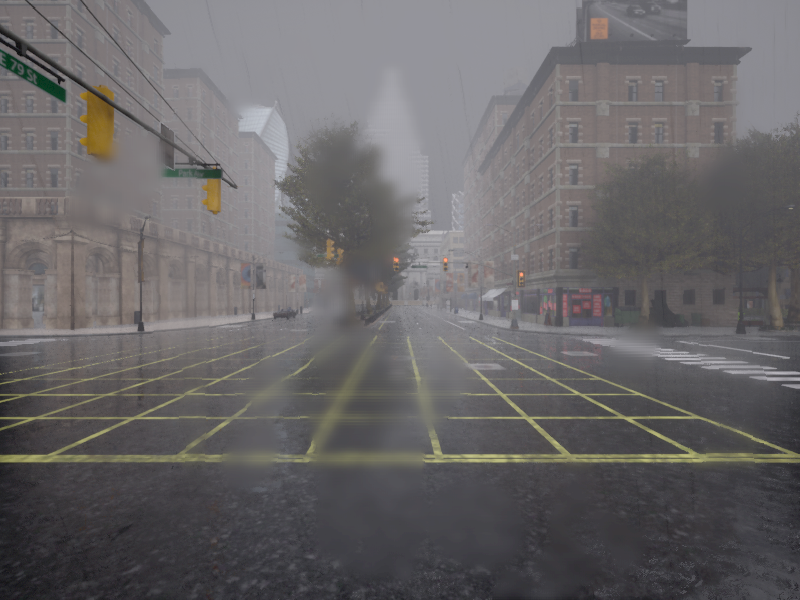

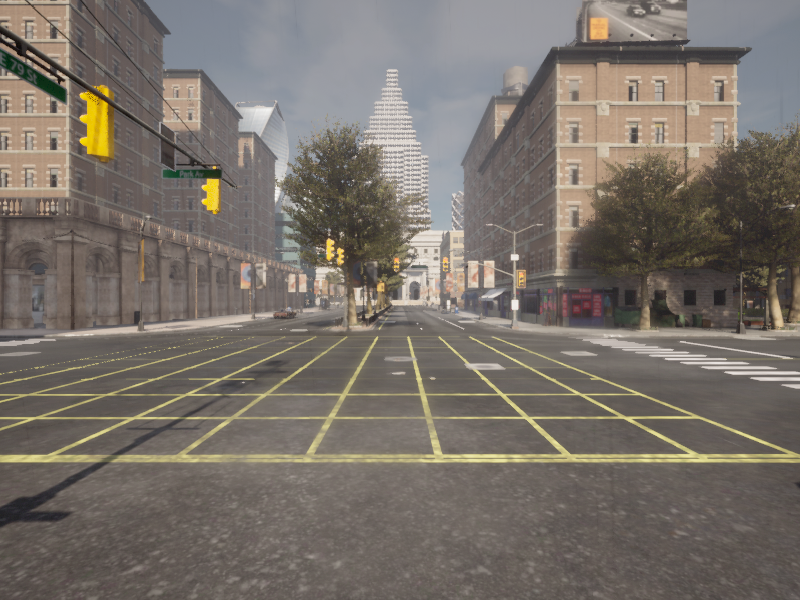

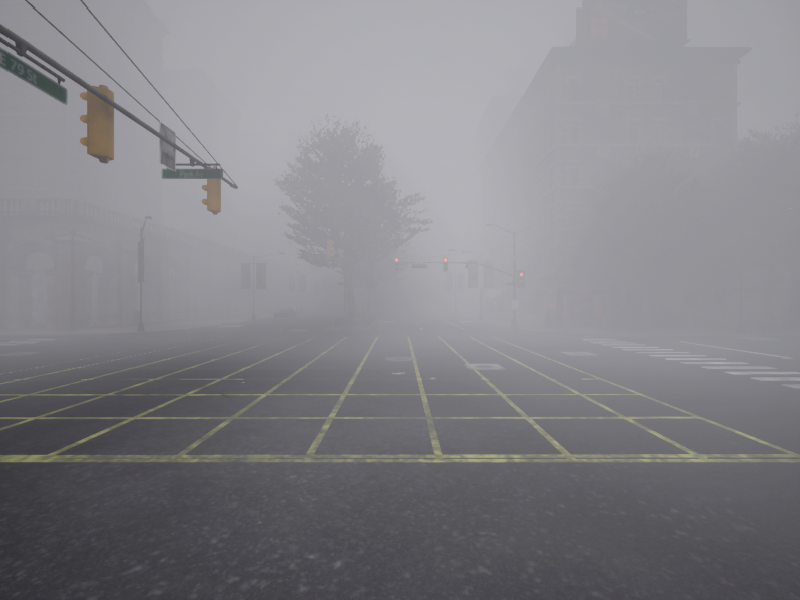

ClearNoon	SoftRainNoon	HardRainNoon	HeavyFog

指标对比表（CARLA 0.9.15，Town10HD，同一路口同一机位，各档取 5 帧平均）：

从表中可以看到： - 边缘密度单调下降：13.93% → 10.96% → 3.79% → 2.21%，浓雾下可提取结构信息仅剩晴朗时的约 1/6； - 亮度：大雨明显压暗画面（102.9），浓雾则使画面白化、亮度升高（131.0）； - 对比度：雨天与雾天均低于晴朗基准（43.8），视觉层次被压缩。

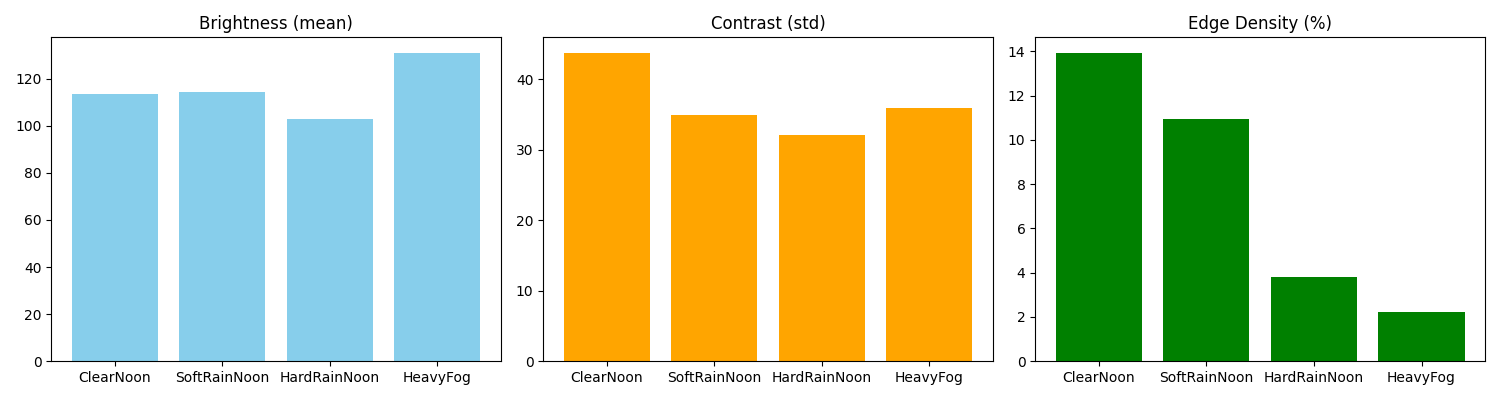

对比柱状图：

地面载具在恶劣天气下行驶的演示动图（浓雾中自动驾驶）：

6. 结论

在同一场景、同一视角下对比四档天气，可以看到：

• 浓雾对视觉感知的退化最直接：可提取的边缘结构大幅减少（边缘密度由 13.93% 降至 2.21%，降幅约 84%）， 远处建筑在画面中几乎完全消失，仅剩近处的地面标线；
• 大雨明显压暗画面（亮度 113.6 → 102.9）并缩小亮度动态范围，对比度下降，视觉层次变差；
• 小雨影响最小，但对比度仍从 43.8 降到 35.0，说明雨天对视觉感知已有可测的削弱。

同时需要注意：雨滴本身会在图像中产生伪边缘，因此雨天的边缘密度并不必然随雨量单调下降， 说明单独依靠一个指标不足以刻画感知退化，需要亮度、对比度、边缘密度多指标联合评价。

7. 图像增强恢复实验

第一部分量化了四档天气下相机图像的退化程度，一个自然的追问是：图像增强能把退化救回来多少？ 本部分在与第一部分完全相同的采集流程（同参考位姿、同相机参数、同 5 帧平均口径）之上， 对退化图像施加经典增强算法，再用相同指标衡量恢复效果。

7.1 增强方法

按天气类型选择针对性的经典算法：

暗通道先验去雾基于大气散射模型 I = J·t + A：先由暗通道（RGB 最小值再做最小值滤波）估计透射率 t， 取暗通道最亮 0.1% 像素对应的原图强度估计大气光 A，再反解无雾图像 J = (I − A) / t + A。

完整源码位于：src/ground/weather_image_enhancement/main.py， 采集部分与第一部分脚本相同，新增 clahe_enhance()、defog_dark_channel_prior() 等增强与对比图生成代码。

7.2 恢复率定义

恢复率 = (增强后指标 − 退化指标) / (晴朗基准指标 − 退化指标) × 100%

• 100% 表示恰好恢复到晴朗水平；
• 超过 100% 表示过冲（增强过度，越过晴朗基准）；
• 接近 0% 表示基本没有恢复。

7.3 增强恢复结果

三档恶劣天气的增强前后对比（左：原图，右：增强后）：

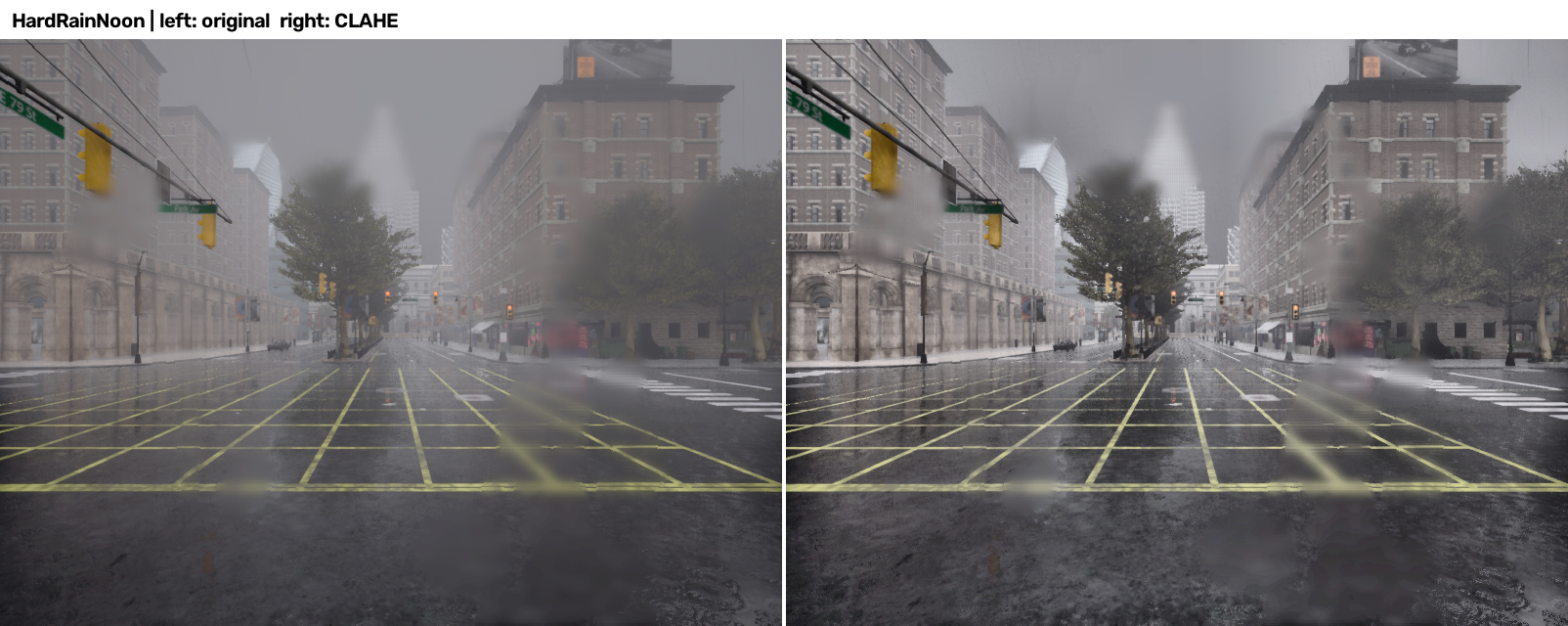

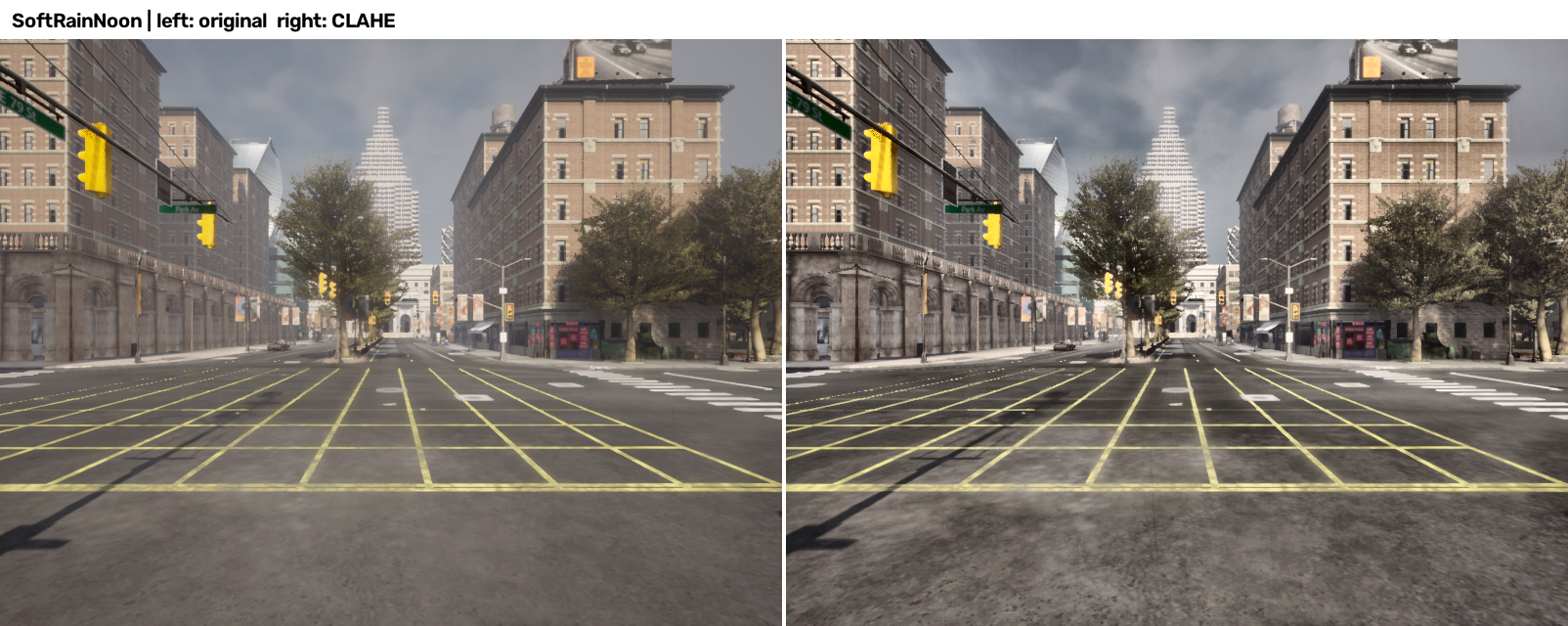

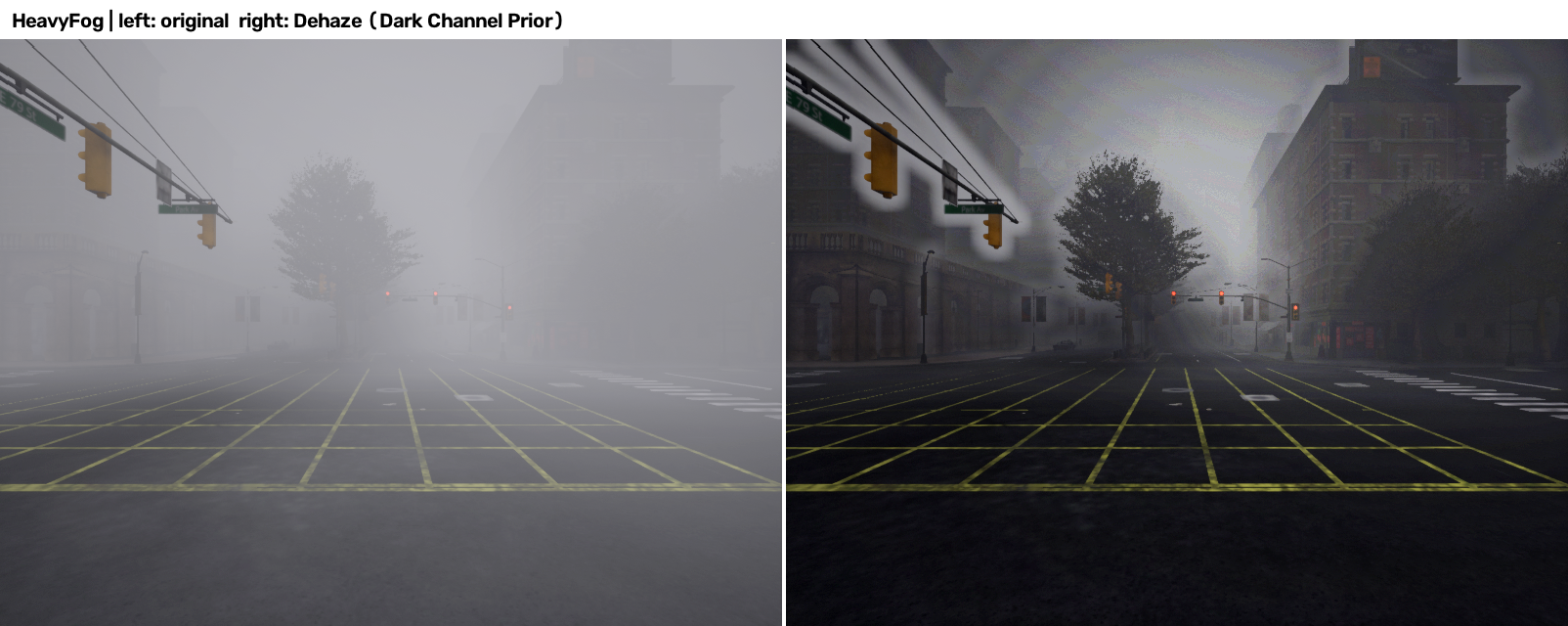

SoftRainNoon（CLAHE）	HardRainNoon（CLAHE）	HeavyFog（去雾）

指标对比表（与第 5 节同一机位重新采集，晴朗基准 115.1/44.2/13.75% 与第一部分存在小幅波动， 属同场景不同帧的正常差异，退化趋势一致）：

恢复率（以 ClearNoon 原图为 100% 基准）：

* 小雨的亮度退化仅 0.3（114.8 vs 基准 115.1），恢复率公式分母过小，数值不稳定、无实际意义，故不列出。 这也说明恢复率只在「退化显著」时才是有效评价量。

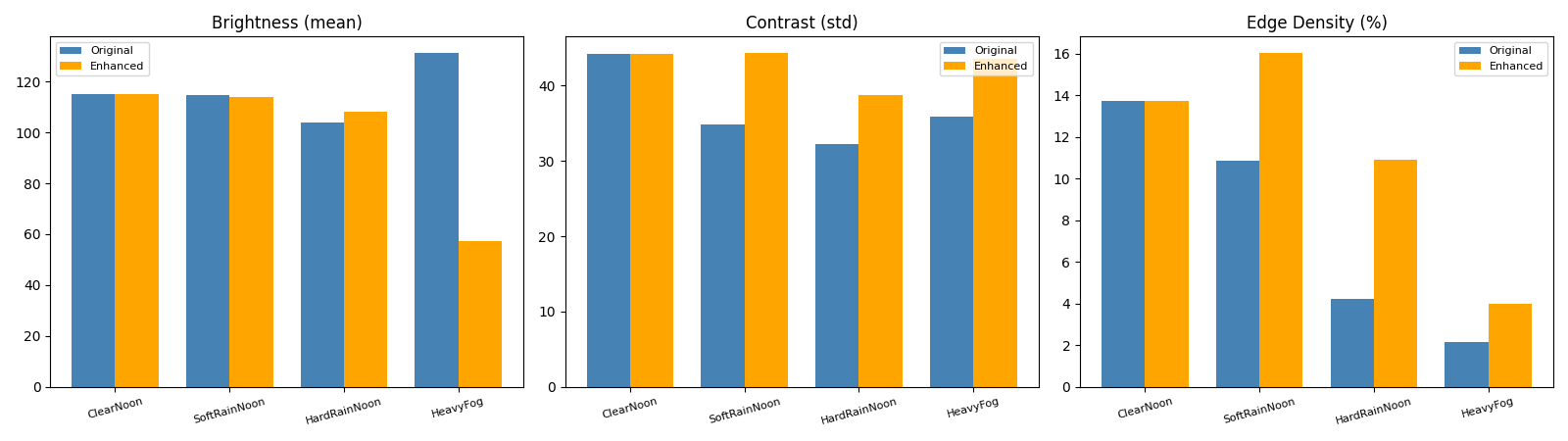

分组柱状图：

7.4 分析与结论

• 对比度最容易恢复：CLAHE 使小雨对比度恢复 101.1%（恰好回到晴朗水平），暗通道去雾使浓雾对比度恢复 92.3%， 大雨也恢复了约一半（54.6%）。直方图类算法对「分布层面」的退化确实有效；
• 边缘结构很难凭空找回：浓雾去雾后边缘密度恢复率仅 15.5%（2.18% → 3.97%），远处建筑被雾物理遮挡， 信息已经丢失，增强算法无法重建不存在的结构；
• 增强会引入新的失真：小雨 CLAHE 后边缘密度反而冲到 16.03%（恢复率 178.2%），把雨滴和湿路面反光形成的 伪边缘一并放大——与第 6 节「雨滴产生伪边缘」的结论互相印证；浓雾去雾后亮度从 131.1 拉到 57.2 （恢复率 461.5%），明显过冲、画面偏暗，说明固定参数的去雾在浓雾档下力度过猛。

因此，恶劣天气下的可靠感知不能只依赖相机图像后处理：增强算法可作为低成本的第一层补救， 但更根本的方向是多传感器融合（如不受可见光散射影响的激光雷达）与对天气鲁棒的感知模型， 这也将是本系列后续部分的内容。

8. 激光雷达感知退化评测与跨传感器对比

第 1~6 节与第 7 节都以相机（sensor.camera.rgb）为感知对象。本节在同一辆车、同一参考位姿、 同一四档天气下同时挂载 RGB 相机与激光雷达，一次采集得到两套数据，再用统一的 「相对晴朗基准的退化率」把两个传感器的退化程度放进同一口径，回答「雨雾到底更伤相机还是更伤雷达」。

8.1 传感器配置与采集口径

雷达回波的大气衰减由 blueprint 属性 atmosphere_attenuation_rate 描述（引擎默认 0.004）。 雨滴与雾滴会对 ~905 nm 激光产生散射与吸收，因此本实验按天气档位递增设定该系数：

该属性只能在传感器生成时写入、运行中不可修改，所以每档天气前都要销毁旧雷达、用新系数重建一次。

另需注意 CARLA 雷达的发布方式：它按渲染帧发布，本机世界频率约 160 FPS， 20 Hz 转速下单帧只含约 45° 的扇形、约 1000 个点，并不代表一整圈。为得到可用于统计的完整扫描， 本实验在车辆静止的前提下，于固定 0.2 s 时间窗内累积连续多帧点云取并集（约 4 圈、3 万个点）， 四档天气使用完全相同的窗口。若直接拿单帧统计，「近/中/远占比」会随扇形相位大幅跳动， 把采样噪声误判成天气退化。

8.2 雷达指标与退化率口径

• 有效点数：回波衰减会让强度落到丢点阈值以下而被丢弃，点数随之下降；
• 平均回波强度：回波质量，最灵敏的退化指标；
• 距离 95 分位：近似「还能看多远」；
• 近/中/远点数占比：<15 m / 15–30 m / ≥30 m 三段的点数占比，反映几何覆盖的变化。

退化率沿用第 7.2 节的同口径定义：退化率 = (晴朗基准 − 当前值) / 晴朗基准 × 100%。

8.3 实验结果

四档天气下同一场景、同一机位的点云 BEV 俯视图（按高度 z 着色，浓雾档外圈点已明显变稀）：

相机与雷达指标原始数值（同一参考位姿；相机取 5 帧平均，雷达在 0.2 s 窗口内累积成整圈）：

相对晴朗基准的退化率：

把各自各指标的退化率取绝对值后平均，得到传感器级的单一可对比数：

相机与雷达退化率对照柱状图：

8.4 建模口径与对照实验

需要如实说明雷达退化的来源：CARLA 引擎本身不会按天气改变激光回波—— atmosphere_attenuation_rate 默认恒为 0.004，雨雾粒子只参与画面渲染、并不遮挡激光射线， 所以本实验的雷达退化完全来自 8.1 节中显式递增的衰减系数。

为验证这一点，把该系数四档全部固定为引擎默认值 0.004、其余流程不变再跑一遍 （复现方式：将源码中 LIDAR_ATTENUATION 的四档取值全部改为 0.004 后重跑），结果如下：

四档天气的指标几乎完全一致（平均强度恒为 0.944、点数波动在 ±3% 以内）， 证明在没有显式衰减建模时，CARLA 的雷达对雨雾是「免疫」的。

8.5 分析与结论

• 雷达退化随天气单调上升，但幅度明显小于相机：浓雾下相机各指标平均退化 39.1%， 雷达 25.1%；相机最关键的边缘密度损失 84.1%（13.92% → 2.21%）， 而雷达平均回波强度损失 46.1%、有效点数只损失 19.8%。
• 雷达的退化集中在远距离：远端（≥30 m）点数占比由 10.3% 降到 7.2%， 而近端（<15 m）占比反而从 65.7% 升到 71.0%，近处结构几乎完整保留—— 雨雾削掉的主要是「看得多远」。
• 两个传感器的退化机理不同：相机是在成像环节整体损失结构信息（白化、低对比、边缘消失）， 靠后处理最多只能挽回一部分（第 7 节实测浓雾边缘密度恢复率仅 15.5%）； 雷达则是回波强度按距离与衰减系数衰减、并因低于丢点阈值而掉点，属于可建模、可预测的退化。
• 结合 8.4 节的对照可以给出更一般的判断：激光雷达对雨雾的敏感度远低于可见光相机—— 需要人为把衰减系数放大 15 倍（0.004 → 0.06），其指标损失仍只有相机在同一批天气下的一半左右。 因此相机 + 激光雷达的多传感器融合，是恶劣天气下比「单靠相机 + 图像增强」更可靠的方案。

本节源码位于 src/ground/weather_lidar_perception， 采集流程与指标口径与本文档一致，依赖与运行方式见该目录的 README。

9. 相机-激光雷达融合可行性实验

第 8.5 节的结论是「相机 + 激光雷达的融合比单靠相机更可靠」。本节把这句话拆成可测量的两问： 几何上投得上吗、语义上对得上吗。

9.1 实验设计

在同一辆车、同一参考位姿、同一四档天气下同时挂载三台传感器：

投影口径：两台传感器姿态相同、只差固定平移，因此雷达坐标系到相机坐标系只需平移换算； 相机内参由 FOV 与分辨率反解，fx = fy = (W/2)/tan(FOV/2) = 400、主点 (400, 300)。 投影公式为 u = cx + fx·y/x、v = cy − fy·z/x（z 轴向上，故 v 取负），只保留相机前方的点。

点云口径：雷达按渲染帧发布，单帧只含约 45° 扇形，因此把 0.3 s 窗口内累积的整圈点云 （约 21~26 万点）取并集后再投影；四档天气使用完全相同的窗口，测量期间车辆保持静止。 点密度比第 8 节提高到 100 万点/秒，目的是让 800×600 图像上的投影点足够密， 否则覆盖率会被单帧采样随机性主导。

9.2 融合指标

9.3 实验结果

四档天气的投影叠加图（点按距离着色，暖色为远处）：

指标数据（同一参考位姿，0.3 s 窗口累积整圈点云）：

指标柱状图与边缘命中率随距离的变化曲线：

9.4 分析与结论

• 几何链路在四档天气下完全稳定：投影有效率 57.0%~58.8%，波动来自点云角向分布的 随机性而非天气；天空误投率四档恒为 0.00%，说明外参与内参在整个系列的四档天气下都成立。
• 图像覆盖率几乎不受天气影响：5.59% → 5.42%（仅降 3%），近场覆盖率更是稳定在 3.9% 左右。 雷达能「标注」的图像面积基本保持，退化只体现在远端（≥30 m 由 1.23% 降到 1.11%）。
• 真正的退化发生在「对得上」这一侧：边缘命中率由 40.6% 降到 11.4%（降幅约 72%）。 同样的点、同样的几何位置，晴天时有四成落在建筑轮廓、车道线、车辆边界上， 浓雾里却只剩一成——不是点错了位，而是图像那一侧的结构已经被雾抹掉了。 曲线也印证这一点：晴天与小雨的边缘命中率随距离单调上升（远处是建筑轮廓密集区）， 而浓雾在 15 m 之后从 38% 迅速塌到 25 m 的 5%、35 m 以上的 0。
• 与第 8 节对照：同一批天气下相机边缘密度损失 84%，融合的边缘命中率损失 72%—— 两者在「语义结构」上的损失量级相当，融合略轻但谈不上免疫。融合真正的优势在另一半： 图像覆盖率四档几乎不变（5.59% → 5.42%），而相机那一侧的结构已经大面积消失。 雷达提供了稳定的深度与几何覆盖，却没有提供被雾遮挡的结构， 因此融合的价值集中在近中距离；远端应退化为雷达单模态。

本节源码位于 src/ground/weather_sensor_fusion， 采集流程与指标口径与本文档一致，依赖与运行方式见该目录的 README。

10. 雨雾天气下的自适应感知降级策略

前四部分依次回答了「相机退化多少」「增强能补回多少」「雷达比相机强多少」「融合还能不能用」。 本节把结论落地成一个可运行的策略：不依赖天气真值，只从图像判别当前天气等级， 再据此在感知模式之间自动切换——晴天用相机、雨天用融合、浓雾退化为雷达。

10.1 实验设计

在同一辆车、同一参考位姿、同一四档天气下挂载相机与 32 线激光雷达， 并在 ego 正前方按固定距离逐辆放置目标车作为待检测对象。

目标车逐辆摆放而不是一次摆 6 辆，是因为同一参考位姿下 6 辆车的投影几乎完全重叠： 一旦纵向排成一列，后车就被前车挡住，投影框里装的其实是前车车身，判据会失真； 若左右错开，又会把车摆到路缘和绿化带上。逐车测量消除了这两个干扰， 每个距离档拿到的都是「该目标单独存在时」的数据。

雷达按渲染帧发布，需在 0.2 s 时间窗内累积成整圈点云；整个测量期间车辆全程刹停， 保证四档天气看到的是同一场景、同一参考位姿。

10.2 判据与指标

天气判别只用当前图像的边缘密度与现场测得的晴天基准之比，不需要任何天气先验； 三个阈值取在四档实测比值（1.00 / 0.77 / 0.24 / 0.16）相邻两档之间并向下取整，避免某一档恰好压在阈值上。

相机判据没有用「框线上有强梯度像素的比例」，是因为近距离目标的框线恰好落在车身平滑面上： 晴天也会判成不可检出（实测 10 m 处只有 0.46）。改成「框内外亮度差」后， 判据直接对应目标还能不能从背景里分出来，雨雾的退化恰好就体现在这个差值被压缩上。

雷达阈值取 5 点，是因为 32 线雷达在 40 m 处对轿车只剩 20~30 个回波点（垂直分辨率限制）， 再用 12 点会把「雷达其实还能看到」的目标判成丢失。

10.3 实验结果

四档天气的检出叠加图（蓝框为相机检出，灰框为相机未检出，红点为雷达回波，图中为 28 m 目标）：

天气判别与各模式检出率：

传感器自身的退化量（6 个距离档统计）：

其中浓雾档的相机对比度按距离依次为 0.096 / 0.049 / 0.025 / 0.008 / 0.010 / 0.009， 10 m 处已低于 0.10 的判据阈值，因此 6 个距离档全部判为不可检出。

检出率对比、天气判别特征与逐距离的对比度/回波点数曲线：

10.4 分析与结论

• 天气判别在四档上全部正确：边缘密度比值 1.00 / 0.77 / 0.24 / 0.16，与第一部分实测的退化幅度 （1.00 / 0.79 / 0.31 / 0.16）基本一致。判据只依赖图像本身与现场测得的晴天基准， 不需要外部天气信息，换一条街道也不必重新标定阈值。
• 相机在浓雾中完全失效，雷达不失效：相机检出率 100% → 100% → 100% → 0%， 目标-背景对比度均值由 0.291 压到 0.033（-89%）；雷达检出率四档都是 100%。
• 相机对下雨并不敏感，对起雾才敏感：大雨下相机对比度仅由 0.291 降到 0.184（-37%）， 6 个距离档仍全部可检出。这与第一部分「大雨边缘密度下降 69%」并不矛盾—— 全局纹理被雨幕抹平，但一个大面积均色目标与路面的亮度差仍在；到了浓雾， 散射把目标与背景的亮度拉到同一水平，可检出性才整体崩塌。
• 雷达退化体现在回波质量而非可检出性：回波总点数四档为 1476 / 1476 / 1288 / 1342（波动 ±13%）， 但平均回波强度由 0.913 降到 0.302（-67%）。衰减建模削弱的是强度，点数只随距离和丢点概率小幅变化， 所以距离档上的检出结果不变。这与第 8 节「雷达退化幅度小于相机」、第 9 节「融合几何覆盖几乎不变、 语义对齐明显退化」的结论一致。
• 自适应策略在四档天气都达到了该天气下的最优水平：晴天只用相机即达 100%， 大雨、浓雾由融合/雷达补齐，四档均为 100%；作为对照，纯相机在浓雾下是 0%。
• 需要说明的边界：在本场景下「始终融合」与自适应策略的检出率相同（都是 100%）， 自适应带来的不是更高的召回，而是晴天不必付出雷达的代价—— 雷达需要 0.2 s 窗口累积整圈点云，相机单帧即可；同时雷达在 34~40 m 的回波点数已降到 20~30 个， 属于勉强可用，融合的价值主要集中在近中距离。
• 局限：可检出性判据使用真值包围盒，衡量的是「该天气下目标还剩多少可被检出的结构」， 而不是完整检测器的端到端召回。这样可以把天气的影响与检测器自身的能力隔离开， 但也意味着本实验不评估误检率与检测框精度，这两项需要接入真实检测器后再做。

本节源码位于 src/ground/weather_adaptive_perception， 采集流程与指标口径与本文档一致，依赖与运行方式见该目录的 README。
