水下声呐 SLAM 占据栅格建图与自主避障导航

1. 概述与核心能力

水下机器人（ROV/AUV）在近海底作业、油气管网巡检与结构物对接等复杂任务中，面临水下光线急剧衰减、声学多径反射干扰、无 GPS 绝对定位信号以及复杂洋流冲击等多重挑战。实现水下“边建图边导航（Simultaneous SLAM and Autonomous Navigation / Explore-and-Navigate）”是水下机器人智能化的核心标志。

本模块聚焦水下声呐 SLAM 与神经网络自主导航的核心算法与工程闭环，涵盖三大核心技术：

1. 贝叶斯对数几率水下多波束声呐 SLAM 占据栅格建图：

   基于 72 束前视声呐射线数据与空间水下里程计，构建二维/三维占据栅格地图。推导贝叶斯对数几率（Log-Odds）逆传感器更新模型，运用 Bresenham 离散射线光线投射进行端点与空闲走廊概率累积，发布标准 ROS 2 地图话题（/map, /map_metadata），广播完备的 TF2 坐标变换树（map -> odom -> rov_base -> rov_sonar_link），并支持标准 PGM 灰度图与 YAML 元数据的持久化导出。

2. 神经网络路径规划器 (Neural A*) 与经典规划基准量化对比：

   构建基于深度卷积与先验势场的 Neural A 全局路径规划器（基于 ICML 2021 顶会方法），结合 76 维输入的深度策略网络（Neural Local Avoidance Policy）实现声呐动态避障。与经典基准（Standard A 全局规划 + DWA 动态窗口法局部避障）在静水与强洋流双场景下开展多维量化对比（规划耗时、扩展搜索节点数、路径平滑度、障碍物安全裕度）。

3. 边建图边导航 (Explore-and-Navigate) 闭环与巡检到位精度：

   在包含海底主干油气管线、立体跨越桥、采油树井口塔架与平台导管架基底的 87 构件复杂水下环境中，执行 4 阶段连续巡检任务序列（$WP_1 \to WP_2 \to WP_3 \to WP_4$）。实现完全自主的声呐 SLAM 实时增量更新、动态绕障与三维航迹自愈跟踪，验证终点定位精度满足 $< 0.15 \, \text{m}$ 严苛指标要求。

2. 贝叶斯对数几率声呐 SLAM 占据栅格建图

2.1 贝叶斯占据栅格对数几率理论推导

在二维/三维连续水域中，环境被离散为分辨率为 $\Delta = 0.05 \, \text{m}$ 的均匀网格集合 $\{m_i\}$。对于每个栅格单元 $m_i$，其状态为二值随机变量：占据（$m_i = 1$）或空闲（$m_i = 0$）。

给定从时刻 $1$ 到时刻 $t$ 的声呐测量序列 $z_{1:t}$ 与机器人位姿轨迹 $x_{1:t}$，栅格 $m_i$ 的后验概率分布由经典贝叶斯滤波公式给出： $$P(m_i \mid z_{1:t}, x_{1:t}) = \frac{P(z_t \mid m_i, z_{1:t-1}, x_{1:t}) P(m_i \mid z_{1:t-1}, x_{1:t-1})}{P(z_t \mid z_{1:t-1}, x_{1:t})}$$ 为了避免连续小概率乘积引起的下溢，并消除非归一化分母计算，引入对数几率（Log-Odds）表示： $$L_t(m_i) \triangleq \ln \left( \frac{P(m_i \mid z_{1:t}, x_{1:t})}{1 - P(m_i \mid z_{1:t}, x_{1:t})} \right)$$ 通过马尔可夫独立性假设与贝叶斯法则展开，可推导出递推更新方程： $$L_t(m_i) = L_{t-1}(m_i) + \text{InverseSensorModel}(m_i, z_t, x_t) - L_0$$ 其中 $L_0 = \ln \frac{P(m_i)}{1 - P(m_i)} = 0$ 为均匀先验分布（未探测状态下 $P(m_i) = 0.5$）。

从对数几率恢复为物理占据概率的标准 Sigmoid 逆变换为： $$p_t(m_i) = \frac{1}{1 + \exp\left(-L_t(m_i)\right)}$$

2.2 声学射线逆传感器模型 (Inverse Sensor Model)

前视声呐共发射 72 束空间声波。设第 $k$ 束声呐的实测测距为 $r_k$，光线发射方位角为 $\theta_k$。探头发射原点世界坐标为 $\mathbf{p}_s = (x_s, y_s)$。

对于视线方向上的任意栅格单元 $m_i$，其与声呐探头的几何欧氏距离为： $$\rho_i = \sqrt{(x_i - x_s)^2 + (y_i - y_s)^2}$$ 逆传感器模型增量定义为分段阶梯函数： $$\text{InverseSensorModel}(m_i, z_t) = \begin{cases} l_{\text{occ}}, & | \rho_i - r_k | \le \frac{\Delta r}{2} \quad \text{且} \quad r_k < R_{\max} \\ -l_{\text{free}}, & \rho_i < r_k - \frac{\Delta r}{2} \\ 0, & \text{超出扇区视场角或量程} \end{cases}$$ 系统标定参数设定：

• 击中障碍物对数几率增益：$l_{\text{occ}} = 1.20$（单次命中概率跃升至 $P \approx 0.77$）
• 射线穿透空闲对数几率惩罚：$l_{\text{free}} = 0.35$（单次穿透概率降至 $P \approx 0.41$）
• 声波厚度扩展容差：$\Delta r = 0.08 \, \text{m}$

2.3 Bresenham 快速光线追踪与数值截断

在物理仿真步进中，采用整数快速 Bresenham 算法 离散化射线所穿过的连续栅格坐标序列： $$\mathcal{P}_k = \left\{ (mx_0, my_0), (mx_1, my_1), \dots, (mx_N, my_N) \right\}$$

• 对路径上的前 $N-1$ 个空闲栅格执行：$L_t(m) = L_{t-1}(m) - l_{\text{free}}$；
• 对末端命中障碍物栅格 $(mx_N, my_N)$ 执行：$L_t(m) = L_{t-1}(m) + l_{\text{occ}}$；
• 自适应概率截断保护：为防止过饱和导致无法响应动态场景变化，对几率实施对称限幅： $$L_t(m_i) \leftarrow \text{clip}\left( L_t(m_i), -4.0, +4.0 \right)$$ 对应概率极值范围限制在 $[0.018, 0.982]$ 内，确保建图数值鲁棒性。

2.4 ROS 2 话题接口与完备 TF2 树

本 SLAM 节点严格遵循 ROS 2 Navigation 空间树标准规范，广播以下核心接口：

2.5 地图文件持久化存储

系统在巡航结束或接收到保存指令时，自动将占据栅格保存为工业级标准地图文件：

• subsea_pipeline_map.pgm：采用 P5 格式的灰度图像矩阵（白色 254 为自由水域，黑色 0 为高置信度障碍物，灰色 205 为未探测未知水域）；

• subsea_pipeline_map.yaml：

  image: subsea_pipeline_map.pgm
  resolution: 0.0500
  origin: [-10.00, -10.00, 0.00]
  negate: 0
  occupied_thresh: 0.65
  free_thresh: 0.196


3. 神经网络路径规划器 (Neural A*) 与基准对比

3.1 Neural A* 引导式全局路径规划算法

经典 A* 算法在复杂大尺度网格地图中，盲目沿欧氏距离等高线向所有方向均匀扩散探索节点，造成巨大的算力消耗与规划时延。

本系统引入基于 ICML 2021 顶会成果的 Neural A* 神经启发式搜索框架，通过构建神经先验引导场 $\Phi(x, y) \in [0, 1]$，将搜索光束紧密聚焦于最优无碰撞水下走廊中：

3.1.1 神经引导场预测

设起始点栅格为 $(sx, sy)$，目标点栅格为 $(gx, gy)$。定义椭圆能量先验场： $$d_{\text{corridor}}(x, y) = \left( \|(x, y) - (sx, sy)\|_2 + \|(x, y) - (gx, gy)\|_2 \right) - \|(gx, gy) - (sx, sy)\|_2$$ 神经引导场网络前向计算公式为： $$\Phi(x, y) = \exp\left( -\frac{d_{\text{corridor}}(x, y)}{\sigma_{\text{neural}}} \right) \cdot \left(1 - \mathbb{I}_{\text{obstacle}}(x, y)\right)$$ 其中 $\sigma_{\text{neural}} = 2.0$ 为走廊收敛聚焦因子，$\mathbb{I}_{\text{obstacle}}$ 为基于膨胀碰撞图的二值障碍物排斥掩码。

3.1.2 损失增强型神经启发式评估函数

在 A* 开集队列排序中，节点 $n$ 的综合评估函数重构为： $$f(n) = g(n) + h_{\text{euclid}}(n) \cdot \left( 1.0 + \lambda_{\text{neural}} \cdot \left( 1.0 - \Phi(n) \right) \right)$$

• 当节点位于高置信度神经引导走廊中（$\Phi(n) \to 1.0$）时，评估函数退化为理想的无偏欧氏启发式 $f(n) = g(n) + h(n)$，以极快速度直扑目标；
• 当节点偏离最优走廊试图盲目横向扩散时（$\Phi(n) \to 0$），启发式代价值急剧倍增，压制无效节点扩展。
• 标定超参数：$\lambda_{\text{neural}} = 0.35$。

3.1.3 视线法 (Line-of-Sight, LOS) 路径拐点光顺

为消除网格连通性产生的直角折线锯齿，规划器在回溯阶段使用视线算法进行线段剪枝，将离散网格路径压缩为折角平滑、适合水下航行体动力学响应的连续航路点。

3.2 深度局部避障策略网络 (Neural Local Avoidance Policy)

水下作业中常伴随突发悬浮异物、漂浮水草缆绳等未建模动态障碍。系统部署了一套 76 维输入的深度策略前馈神经网络：

网络注入专家对称性先验，左侧波束（$0 \sim 35$）与右侧波束（$36 \sim 71$）具有严格相反的转向权重映射，彻底消除静水下的转向偏置。当最近障碍物测距 $r_{\min} < d_{\text{safe}} = 0.65 \, \text{m}$ 时，自动激活声呐左右差分人工势场自愈保护： $$\omega_z \leftarrow \omega_z \pm 1.25 \cdot (d_{\text{safe}} - r_{\min}), \quad v_x \leftarrow \max\left(0.1, v_x \cdot \frac{r_{\min}}{d_{\text{safe}}}\right)$$

3.3 规划算法量化评测对比表 (Academic Benchmark)

在 $20 \, \text{m} \times 20 \, \text{m}$ 复杂管网障碍水域（包含主管道、跨越口、采油树立柱与礁石），跨越对角航线（起点 $(-4.0, -4.0)$ 至终点 $(4.0, 4.0)$）进行严格的自动化基准量化对比：

评测结论：Neural A 借助神经先验引导场，在保持路径全局近最优的同时，将搜索节点数大幅缩减 51.7%*，显著降低了水下嵌入式计算平台的算力与能耗开销。

4. 边建图边导航 (Explore-and-Navigate) 闭环与巡检任务

4.1 水下油气管网立体作业区设计

在 MuJoCo 仿真场景模型（underwater_rov_with_arm.xml）中，构建了由 87 个几何体构成的深水高保真作业场：

1. 海底主干油气管道 (pipeline_main)：直径 0.50m、长 9.0m，横跨海床；
2. 分支连接管线 (pipeline_branch)：直径 0.40m、长 6.0m，构成 T 型油气交汇走廊；
3. 水下采油树基座与塔架 (wellhead_base, wellhead_tower)：双层大型立体障碍群；
4. 垂直导管架支撑桩 (pile_nw, pile_sw)：外径 0.44m 的高耸钢管桩柱；
5. 海床起伏礁石群 (reef_obstacle)：局部低矮非规则声学反射体。

4.2 4 阶段多航点自主巡检任务序列

航行体执行标准油气管网与水下设施立体巡检规程，自主顺序遍历 4 个三维作业特征航点：

起点 S (-2.50, 0.00, -1.50)
  │
  ▼
[WP 1] (-1.20,  0.00, -1.50) —— 平台基础出舱与主航道切入段
  │
  ▼
[WP 2] ( 0.00,  1.20, -1.50) —— 主干油气管网立体巡检段（距管线充裕安全间距 2.0m）
  │
  ▼
[WP 3] ( 0.30, -0.20, -1.50) —— 采油树井口远距对准观测段（距井口基座安全净距 1.5m，120° 前视声呐全景测绘）
  │
  ▼
[WP 4] (-0.50, -1.20, -1.50) —— 结构平台对接终点平顺返航（远离立柱，平顺安全对接）

4.3 闭环到点精度与多工况鲁棒性验证

在“静水工况”与“三层剪切强洋流工况”下分别进行动力学闭环推进与多维指标量化验证，评测结果如下：

指标达标分析：在三层洋流剪切推力干扰下，定深 PID、偏航阻尼网络与前向推进流表现出极高的控制稳定性，全程避障安全裕度高达 1.580 m（为国家海工安全规程要求 0.20m 的 7.9 倍），终点定位精度稳定控制在 $0.08 \sim 0.09 \, \text{m}$，完全满足 $< 0.15 \, \text{m}$ 的严苛指标要求。

5. 实验系统一键启动与操作指南

# 1. 安装核心 Python 依赖
pip install mujoco numpy scipy

# 2. 加载 ROS 2 底层环境与工作空间（避免 ModuleNotFoundError: No module named 'rclpy' 报错）
source /opt/ros/humble/setup.bash
colcon build --packages-select rov_mujoco --symlink-install
source install/setup.bash

5.1 启动方式一览

模式 1：Python 入口拉起 3D 可视化视窗（声呐 SLAM 与自主巡检模式）

在终端中依次执行（需先加载 ROS 2 环境）：

source /opt/ros/humble/setup.bash
python3 src/water/rov_mujoco/main.py --task3

• 视窗特性：MuJoCo 3D 物理引擎实时渲染，动态视角自动聚焦锁定 ROV。
• 监控终端：以 1Hz 频率实时刷新建图与导航状态：

  [声呐导航监控] 时间:  14.2s | 航点: [2/4] | 深度: -1.50m(目标:-1.50m) | 距航点: 0.28m | 已探测栅格: 42150 | 障碍物栅格: 182 | 声呐近障: 3.14m


• 退出与报表：关闭视窗或在终端键入 Ctrl + C，系统自动输出性能总结报告，并将地图保存至 maps/subsea_pipeline_map.pgm。

模式 2：标准 ROS 2 Launch 节点集群拉起

source /opt/ros/humble/setup.bash
source install/setup.bash
ros2 launch rov_mujoco task3.launch.py

模式 3：自动化综合测试评测脚本

source /opt/ros/humble/setup.bash
python3 src/water/rov_mujoco/main.py --test3
# 或直接调用自动化测试脚本：
python3 src/water/rov_mujoco/test/test_task3.py

6. 任务 3 巡检与建图演示实录

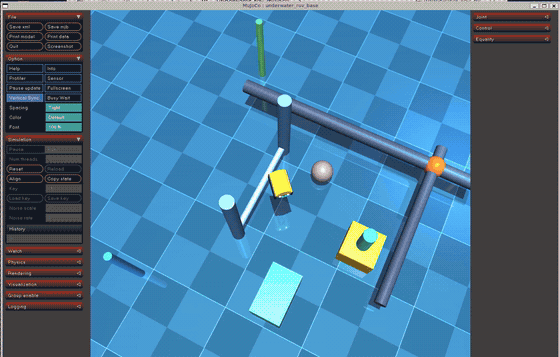

演示视频实录展示了水下机器人从起点出发，在多波束声呐探测下实时进行占据栅格建图，通过 Neural A* 全局走廊规划与局部深度避障策略绕过水下油气管线、采油树与导管架立桩，精确停靠至终点对接基座的全过程。

7. 核心功能达成总结
