人形机器人键盘运动控制（humanoid_keyboard_control）

任务①「人形机器人物理仿真 + 键盘运动控制」的 MuJoCo 实现：自建简化双足人形 MJCF 模型， 在 MuJoCo 物理引擎中实时仿真，终端键盘发布速度指令，人形机器人按指令前进/后退/转向， 并发布里程计与关节状态话题。

1. 运行架构

终端按键 ──► keyboard_teleop_node ──/cmd_vel──► mujoco_sim_node ──► MuJoCo 物理引擎
             (raw 模式读键)        (Twist 指令)   (站姿PD+运动控制)    (人形机器人)
                                     │
                                     └─► /humanoid/odom · /joint_states · /tf

2. 按键映射

3. 依赖安装与运行

3.1 环境与依赖安装

# 1) 安装 ROS2 Humble（Ubuntu 22.04）：
#    参考官方文档 https://docs.ros.org/en/humble/Installation/Ubuntu-Install-Debs.html

# 2) 安装 Python 依赖（在**仓库根目录**执行；mujoco / numpy，录制 GIF 另需 imageio）
pip3 install -r src/humanoid/humanoid_keyboard_control/requirements.txt

# 3) 可视化窗口依赖（仅 Linux 桌面需要；若提示缺少 GLFW 再执行）
sudo apt install -y libglfw3

ROS 依赖（rclpy、geometry_msgs、nav_msgs、sensor_msgs、tf2_ros、 ros2launch）在 colcon build 时自动解析，无需手动安装。

3.2 源码放入工作空间与构建

# 1) 创建工作空间，并把本包源码放入 src/（也可直接 git clone 本仓库到 src/）
mkdir -p ~/ros2_ws/src
cp -r src/humanoid/humanoid_keyboard_control ~/ros2_ws/src/

# 2) 构建并加载环境
cd ~/ros2_ws
colcon build --symlink-install --packages-select humanoid_keyboard_control
source install/setup.bash

注意：执行完本节后当前目录是 ~/ros2_ws，而本包被拷贝到 ~/ros2_ws/src/humanoid_keyboard_control（不含 humanoid/ 这一层）， 因此下一节不能用 cd src/humanoid/... 这种相对路径。

3.3 standalone（无需 ROS，最快验证）

standalone 模式不依赖 ROS，也不要求先执行 colcon build，直接用克隆下来的源码 即可运行。下面的路径以「仓库克隆在 ~/ros2」为例，请替换成你自己的实际路径：

cd ~/ros2/src/humanoid/humanoid_keyboard_control   # ← 换成你自己的仓库路径
python3 main.py            # 交互：W/S 前进后退，A/D 转向（弹出可视化窗口）
python3 main.py --demo     # 自动演示动作序列，录制 GIF
python3 main.py --test     # 自动化测试

若想运行 3.2 节拷贝到工作空间的那一份，路径是 ~/ros2_ws/src/humanoid_keyboard_control （注意没有 humanoid/ 这一层）：

cd ~/ros2_ws/src/humanoid_keyboard_control
python3 main.py

3.4 ROS2 Humble launch

cd ~/ros2_ws
colcon build --symlink-install --packages-select humanoid_keyboard_control
source install/setup.bash
ros2 launch humanoid_keyboard_control main.launch.py

焦点保持在启动终端，按 W/S/A/D 操控，松开即停，ESC 退出。 另开终端可查看状态：

ros2 topic echo /humanoid/odom
ros2 topic echo /joint_states
ros2 run tf2_ros tf2_echo world humanoid/base_link   # 验证 TF 可读取

3.5 可视化窗口（看到人形机器人界面）

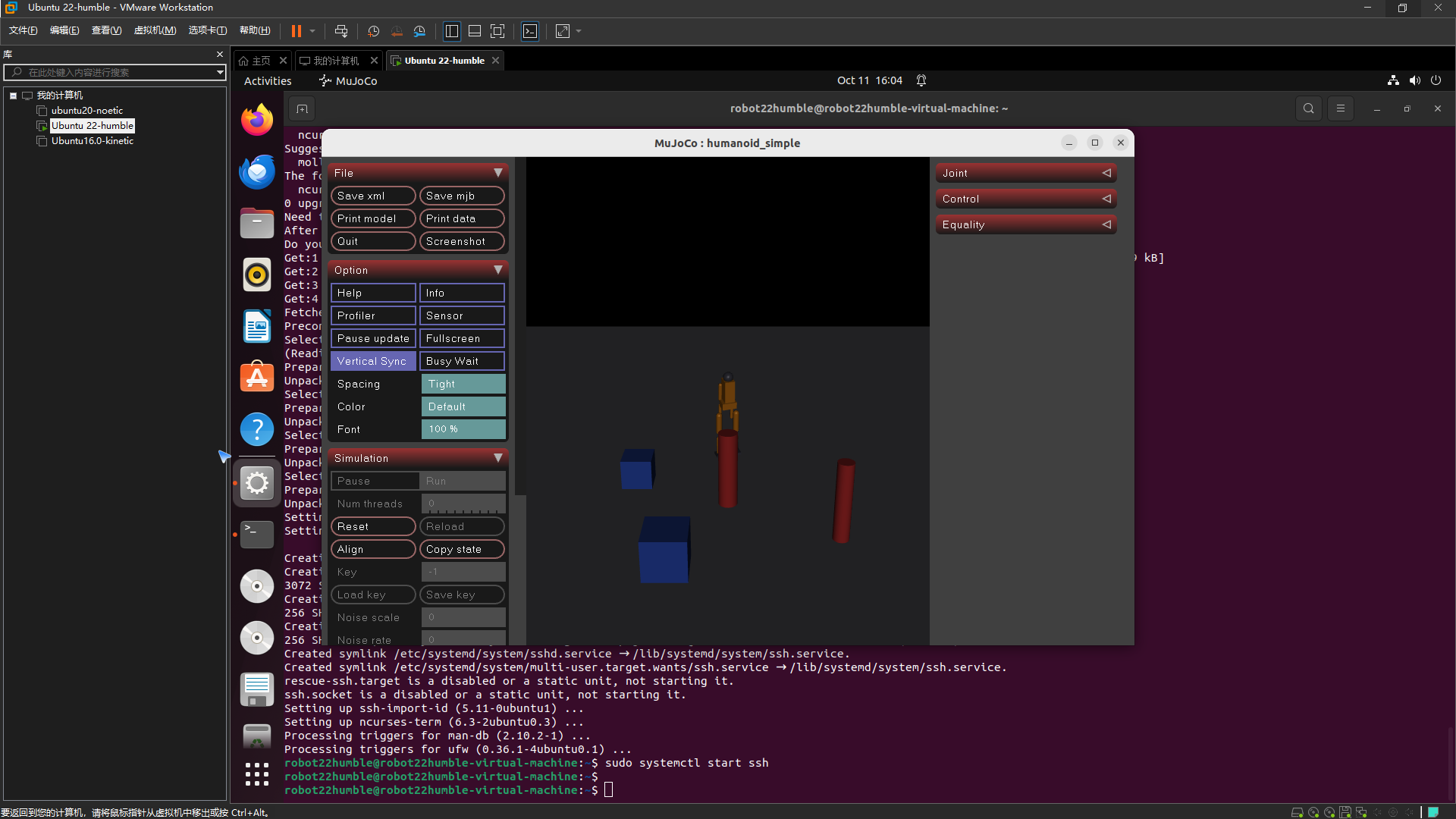

交互模式 python3 main.py 与 ros2 launch 默认都会弹出 MuJoCo 可视化窗口， 窗口内可实时看到自建双足人形机器人在场景中站立、前进与转向，视角自动跟踪躯干。

# standalone
python3 main.py                     # 默认打开可视化窗口
python3 main.py --no-viewer         # 无图形环境：仅命令行输出

# ROS2 launch
ros2 launch humanoid_keyboard_control main.launch.py                    # 默认打开窗口
ros2 launch humanoid_keyboard_control main.launch.py visualize:=false   # 关闭窗口

若当前环境没有图形界面，程序会打印提示并自动退化为无窗口模式， 物理仿真、话题发布与自动化测试均不受影响。

4. 实现要点

4.1 自建人形模型（models/humanoid_simple.xml）

模型采用 freejoint 底盘 + 15 关节双足人形：髋（roll/pitch）×2、膝 ×2、踝（pitch/roll）×2、 肩 ×2、肘 ×2、颈 ×1，全部由 motor 驱动；头部带前视相机，场景中放置红色圆柱与蓝色方块 作为参照物（供移动演示与相机观察）。为双足侧向平衡，髋/踝 roll 关节单独加强增益。

4.2 站姿 PD 控制

每个关节的驱动力矩为比例-微分（PD）控制，目标姿态为直立位（全 0）：

$$\tau_i = k_p (0 - q_i) - k_d \dot{q}_i,\qquad i \in \{\text{髋/膝/踝/肩/肘/颈}\}$$

其中 kp=120、kd=6；髋/踝 roll 关节取 kp_roll=400 抗侧倾。 力矩限幅 ±250 N·m。实测 4 s 站立质心零漂移（根高 1.08 m，仿真 2.6 万 step/s）。

4.3 运动控制：速度级前进 + 姿态级转向

前进/后退（速度级）：指令速度按底盘当前偏航角分解为世界系 vx/vy， 使"前进"始终沿机器人当前朝向（而非固定世界系 +x），位移满足 Δs ≈ v·t：

yaw = 底盘当前偏航角
data.qvel[root_dadr]     = v_lin * cos(yaw)   # 世界系 vx
data.qvel[root_dadr + 1] = v_lin * sin(yaw)   # 世界系 vy

转向（姿态级）：双足原地旋转时脚底与地面滑动摩擦会产生持续侧倾力矩， 是双足站立的固有物理问题（真实机器人靠步态解决）。这里采用姿态级控制—— 每步对底盘四元数绕自身 z 轴做微小旋转，并清零角速度，避免摩擦滑移失稳：

d = w * dt                            # 单步转角
q = data.qpos[root_qadr+3:root_qadr+7]   # 底盘四元数 (w,x,y,z)
# new_q = q ⊗ dq，dq = (cos(d/2), 0, 0, sin(d/2))，四元数乘法更新

实测转向角严格满足 Δψ ≈ w·t（w=0.5 rad/s 转 2 s → 57.3°，全程站立）。

4.4 终端 raw 模式与松开即停

键盘节点用 termios/tty 进入 raw 模式单键即时响应（launch 下优先打开 /dev/tty）， 以 30 Hz 持续发布；松开按键即发布全零速度，防止机器人失控。 仿真节点对 /cmd_vel 设有 0.5 s 指令超时：超过该时间未收到新指令则自动停车； 键盘节点退出前也会主动发布零速度，避免遥控停止后仿真继续执行最后一条非零指令。

4.5 模型能力边界（重要）

本模块的移动控制为 演示级运动学控制：

• 前进/后退通过直接改写底盘 freejoint 的世界系线速度实现；
• 转向通过直接旋转根部四元数实现；
• 不包含双足步态生成（无摆动腿 / 支撑相、摆动相规划）。

因此：

• 位移 ≈ v·t、转角 ≈ w·t 的实测指标只验证 指令执行准确性（运动学层面）；
• 站姿 PD 测试（质心漂移、根高保持）只验证 静态站立的物理稳定性；
• 二者均 不能证明真实步行控制或动力学准确性（步态稳定性、动态平衡、 地面反作用力等不在本模块验证范围内）。

5. 效果图

自动演示（前进 → 右转 → 前进 → 左转回正 → 后退，场景第三视角），关键帧截图如下：

关键帧截图（初始站姿 / 前进 / 转向 / 结束状态）：

初始站姿	前进中	转向后	结束状态

6. 验证结果

6.1 指令执行准确性（演示级运动学控制）

自动化测试（test/test_standalone.py）实测：

注：以上指标只验证指令执行准确性（运动学层面），不代表真实步行控制 或动力学准确性（见 4.5 模型能力边界）。

6.2 物理稳定性（静态站姿）

7. 参考

• rov_mujoco 水下机器人模块：本包 ROS2 包结构惯例参考
• MuJoCo 文档：freejoint / motor / Renderer
