MuJoCo 四旋翼仿真与 ROS2 桥接底座

本模块在 MuJoCo 3.12.0 中构建四旋翼仿真，把物理与多路传感器以标准 ROS2 Humble 话题 对外暴露，并完成作业任务①：通过键盘对无人机进行运动控制。

它同时是后续五个无人机模块（神经残差控制、神经 VIO/SLAM、语义建图导航、深度图端到端竞速、 神经安全过滤器）的共同底座——这五个模块都通过同一套话题与本模块交互，彼此不重复造轮子。

1. 与已有模块的关系

课程仓库 src/air/ 下已有 8 个无人机模块，本模块与它们是并列且互补的关系：

关键设计：对外话题名、消息类型、坐标系、量纲与 carlair_ros_bridge 逐字段对齐。 因此上游任何算法模块都能不改一行地切到本模块；反过来，本模块也可以把仿真器换成 AirSim / CarlaAir 而算法代码不动。

2. 系统架构

2.1 为什么必须是两个进程

虚拟机里的 ROS2 Humble 是为 Python 3.8 编译的（rclpy 只有 Python 3.8 绑定）， 而 MuJoCo 3.12.0 要求 Python ≥ 3.10，两者无法共存于同一个解释器。

因此按课程既有 carlair_ros_bridge 的架构拆成两个进程，中间走 TCP：

两条独立 TCP 连接是必须的，不是优化：控制回路每次只要 5 ms（纯状态，几十字节）， 而一次带 RGB+深度的感知请求要 66 ms（载荷 500+ KB）。如果共用一个定时器， 50 Hz 的控制回路会被拖到 3.8 Hz。拆开之后控制回路稳定在 32 Hz、感知 9 Hz。

2.2 三种部署方式

推荐方式 A：Windows 上 RGB 320×240 可达 151 Hz，虚拟机只负责 ROS 逻辑，负载很轻。

3. 运行环境

实测运行平台：Intel Core 5 220H（12 核 16 线程，Intel 核显）、23.7 GB 内存。

4. 安装

4.1 仿真侧（一次性）

# 安装 uv（只装到 ~/.local/bin，不动系统 Python）
curl -LsSf https://astral.sh/uv/install.sh | sh
export PATH="$HOME/.local/bin:$PATH"

# 建独立 Python 3.12 环境并安装 MuJoCo
uv venv ~/uav_ws/.venv --python 3.12
uv pip install --python ~/uav_ws/.venv/bin/python "mujoco==3.12.0" numpy

4.2 ROS 侧

source /opt/ros/humble/setup.bash
mkdir -p ~/uav_ws/ros2_ws/src && cd ~/uav_ws/ros2_ws
# 把本模块放到 src/ 下后：
colcon build --symlink-install --packages-select uav_mujoco_sim
source install/setup.bash

4.3 验证安装

cd ~/uav_ws/ros2_ws/src/uav_mujoco_sim
~/uav_ws/.venv/bin/python main.py --selftest

期望输出 通过 20/20。自检不需要 ROS、不需要显示器，可在任意机器上先跑通它， 再排查 ROS 侧的问题。

5. 仿真步骤

5.1 启动（方式 A：仿真在 Windows，ROS 在虚拟机）

第 1 步：Windows 宿主机启动仿真服务端

cd <path>\uav_mujoco_sim
python main.py --server --host 0.0.0.0 --port 41460 --scene urban_block

看到下面这行说明启动成功：

[uav_mujoco_sim] 仿真服务已启动  0.0.0.0:41460
[uav_mujoco_sim] 场景=urban_block  控制周期 dt=0.01s  相机 640x480

第 2 步：确认虚拟机能看到宿主机

VirtualBox NAT 下宿主机的地址固定是 10.0.2.2：

ping -c 2 10.0.2.2

第 3 步：虚拟机启动桥接

source /opt/ros/humble/setup.bash
source ~/uav_ws/ros2_ws/install/setup.bash

ros2 run uav_mujoco_sim bridge --ros-args \
  -p sim/host:=10.0.2.2 -p sim/port:=41460

桥接会先连接仿真端，成功后打印：

[uav_sim_bridge]: 已连接。场景=urban_block 初始位置=[-28.0, 0.0, 3.0]
[uav_sim_bridge]: 桥接已就绪：控制 50 Hz，图像 10 Hz，雷达 10 Hz，坐标=机体系

之后每 10 秒会打印一次实测速率：

[uav_sim_bridge]: 实测速率：控制 31.9 Hz（目标 50），感知 9.0 Hz（目标 10）；
                  感知分项 RPC 66 ms + 发布 3 ms（n=90）

第 4 步：确认话题

新开一个终端：

source /opt/ros/humble/setup.bash
ros2 topic list

应当看到：

/camera/depth      /camera/image_raw    /lidar/points
/tf                /uav/cmd_vel         /uav/goal
/uav/odom          /uav/status

5.2 一键启动（ros2 launch）

如果能接受仿真也跑在虚拟机里（方式 B），可以一条命令拉起全部：

export DISPLAY=:0 MUJOCO_GL=glfw
ros2 launch uav_mujoco_sim main.launch.py scene:=obstacle_field

launch 会自动：探测仿真侧 Python → 启动 MuJoCo 服务端 → 启动桥接节点。 键盘遥控节点默认不启动（见 5.3）。

常用参数：

ros2 launch uav_mujoco_sim main.launch.py scene:=urban_block
ros2 launch uav_mujoco_sim main.launch.py keyboard:=true    # 键盘遥控，见 5.3
ros2 launch uav_mujoco_sim main.launch.py quality:=full    # 开阴影，录演示动图用
ros2 launch uav_mujoco_sim main.launch.py headless:=true   # 不渲染，纯控制/规划

5.3 任务①：键盘遥控

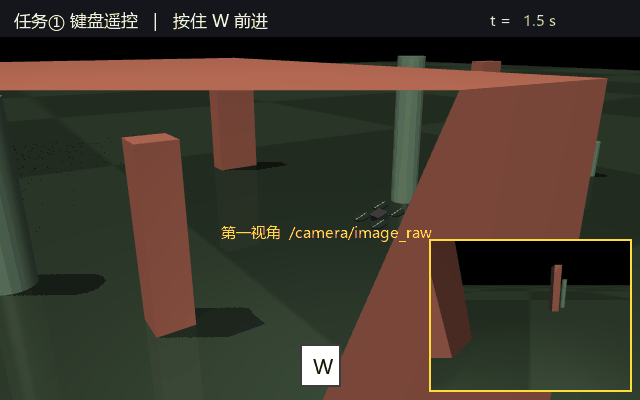

（动图：在障碍场中依次按住 W 前进、A 左移、R 上升、Q 右转、F 下降， 松开所有键后无人机自动悬停。右下角小窗是同一时刻的第一视角 /camera/image_raw。）

键盘节点从控制终端 /dev/tty 读键，不读 stdin（ros2 launch 把子进程的 stdin 接成了管道）。终端只把输入交给前台进程组，而 launch 拉起的子进程不在其中， 读终端拿到 EIO——节点在跑、日志正常、按键没反应。所以键盘节点默认不随 launch 启动，遥控时另开一个终端：

source /opt/ros/humble/setup.bash
source ~/uav_ws/ros2_ws/install/setup.bash
ros2 run uav_mujoco_sim keyboard

该终端要让程序留在前台——别用管道、重定向、nohup、& 启动。若顺手写了 keyboard:=true，节点会打印一条"取不到可读的终端（not foreground...）"。

按键映射（与上游 uav_keyboard_control 一致）：

若只想看效果、不想装 ROS，可以直接跑独立演示：

~/uav_ws/.venv/bin/python main.py --demo --scene obstacle_field --viewer

5.4 用命令行控制（不开键盘）

# 让无人机以 1.5 m/s 前进（持续 5 秒）
ros2 topic pub -r 20 /uav/cmd_vel geometry_msgs/msg/Twist "{linear: {x: 1.5}}"

# 飞向世界系目标点 (5, 0, 2)，到达后自动悬停
ros2 topic pub --once /uav/goal geometry_msgs/msg/Point "{x: 5.0, y: 0.0, z: 2.0}"

# 查看状态（READY/HOVER/VELOCITY/GOAL/GOAL_DONE）
ros2 topic echo /uav/status

6. 计算原理

6.1 坐标系约定

与 carlair_ros_bridge 完全一致，因此不需要做 NED↔ENU 换算。 四元数按 MuJoCo 约定为 $(w, x, y, z)$。

6.2 旋翼布置与混控

X 型四旋翼，四个旋翼位于 $(\pm a, \mp a, 0)$，其中 $a = L/(2\sqrt{2})$，$L$ 为轴距。

设第 $i$ 个旋翼推力为 $T_i$（沿机体 $+z$），则机体的合推力与力矩为

$$\begin{aligned} T &= T_1 + T_2 + T_3 + T_4 \\ \tau_x &= a\,(-T_1 + T_2 + T_3 - T_4) \\ \tau_y &= a\,(-T_1 + T_2 - T_3 + T_4) \\ \tau_z &= k_m(-T_1 - T_2 + T_3 + T_4) \end{aligned}$$

其中 $k_m$ 为反扭矩系数（量纲为长度，约等于桨叶半径尺度；本模型取 $k_m = 0.015\ \text{m}$）。

逆解（由期望的 $T, \tau_x, \tau_y, \tau_z$ 求四个推力）——记 $u = \tau_x/a$， $v = \tau_y/a$，$w = \tau_z/k_m$：

$$T_1 = \frac{T - u - v - w}{4},\quad T_2 = \frac{T + u + v - w}{4},\quad T_3 = \frac{T + u + w - v}{4},\quad T_4 = \frac{T + v + w - u}{4}$$

6.3 饱和处理（这一步不能省）

四个推力都可写成 $(T \pm u \pm v \pm w)/4$，因此全部落在 $[0, T_{\max}]$ 内的充要条件是

$$|u| + |v| + |w| \;\le\; \min\bigl(4T_{\max} - T,\; T\bigr)$$

不满足时整体等比例缩小 $(u, v, w)$，而不是对四个推力逐个裁剪。

6.4 几何控制器

外环（位置）由位置/速度误差算期望推力矢量：

$$\boldsymbol{f}_{\text{des}} = m\Bigl(-g\,\boldsymbol{e}_z + \boldsymbol{a}_d + \boldsymbol{K}_p \odot (\boldsymbol{p} - \boldsymbol{p}_d) + \boldsymbol{K}_d \odot (\boldsymbol{v} - \boldsymbol{v}_d)\Bigr)$$

再由 $\boldsymbol{f}_{\text{des}}$ 的方向与期望偏航角 $\psi_d$ 构造期望姿态 $\boldsymbol{R}_{\text{des}} = [\boldsymbol{x}_b\ \boldsymbol{y}_b\ \boldsymbol{z}_b]$：

$$\boldsymbol{z}_b = \frac{\boldsymbol{f}_{\text{des}}}{\|\boldsymbol{f}_{\text{des}}\|},\quad \boldsymbol{y}_b = \frac{\boldsymbol{z}_b \times \boldsymbol{x}_c}{\|\boldsymbol{z}_b \times \boldsymbol{x}_c\|},\quad \boldsymbol{x}_b = \boldsymbol{y}_b \times \boldsymbol{z}_b$$

内环（姿态）用几何误差做 PD：

$$\boldsymbol{e}_R = \tfrac{1}{2}\,\mathrm{vee}\bigl(\boldsymbol{R}_{\text{des}}^{\top}\boldsymbol{R} - \boldsymbol{R}^{\top}\boldsymbol{R}_{\text{des}}\bigr),\qquad \boldsymbol{\tau} = \boldsymbol{K}_r \boldsymbol{e}_R + \boldsymbol{K}_\omega \boldsymbol{\omega}$$

合推力取 $\boldsymbol{f}_{\text{des}}$ 在机体 $z$ 轴上的投影 $T = \boldsymbol{f}_{\text{des}} \cdot \boldsymbol{R}\boldsymbol{e}_z$。

默认增益由实验扫描选定（见 §9.4 图 4）：

$$\boldsymbol{K}_p = (-16, -16, -20),\quad \boldsymbol{K}_d = (-8, -8, -9),\quad \boldsymbol{K}_r = (-1.5, -1.5, -0.6),\quad \boldsymbol{K}_\omega = (-0.10, -0.10, -0.07)$$

（负号来自误差定义取 $\boldsymbol{p} - \boldsymbol{p}_d$，便于统一调参。）

6.5 速度指令如何变成飞行

/uav/cmd_vel 给的是机体系速度，实现方式是积分成一条参考轨迹再用位置环跟踪：

$$\boldsymbol{v}_{\text{world}} = \boldsymbol{R}\,\boldsymbol{v}_{\text{body}},\qquad \boldsymbol{p}_{\text{ref}} \mathrel{+}= \boldsymbol{v}_{\text{filtered}}\,\Delta t$$

其中 $\boldsymbol{v}_{\text{filtered}}$ 是 $\boldsymbol{v}_{\text{world}}$ 经一阶低通后的结果：

$$\boldsymbol{v}_{\text{filtered}} \leftarrow \boldsymbol{v}_{\text{filtered}} + \alpha\,(\boldsymbol{v}_{\text{world}} - \boldsymbol{v}_{\text{filtered}}),\qquad \alpha = \frac{\Delta t}{\tau},\quad \tau = 0.12\ \text{s}$$

参考速度同时作为前馈 $\boldsymbol{v}_d$ 交给几何控制器；若不给前馈， 参考点以 1 m/s 跑掉而控制器却按"期望速度为 0"去刹车，会有一大截跟随滞后。

7. 算法流程

7.1 主循环（50 Hz 控制 + 10 Hz 感知）

7.2 服务端线程模型

IndexError: index 4188928 is out of bounds for axis 0 with size 59

8. 源代码解析

8.1 目录结构

uav_mujoco_sim/
├── main.py                    # 统一入口（作业要求入口以 main 开头）
├── launch/main.launch.py      # ros2 launch 入口
├── package.xml / setup.py     # ament_python 包定义
├── config/sim.yaml            # 桥接参数（launch 可覆盖）
├── models/quadrotor.xml       # 四旋翼模型（唯一的机体定义）
├── data/sample/               # 示例数据（离线复现用）
├── test/                      # 冒烟测试 + 并发回归测试
└── uav_mujoco_sim/
    ├── cli.py                 # 入口实现
    ├── selftest.py            # 内置自检（20 项）
    ├── demo.py                # 无 ROS 演示 / 录制 / 回放
    ├── core/                  # ← 纯 Python，不依赖 ROS
    │   ├── quadrotor.py       #   模型、混控、几何控制器
    │   ├── scenes.py          #   场景库（5 个场景）
    │   ├── sensors.py         #   相机/深度/语义分割/雷达/IMU
    │   ├── teleop.py          #   按键映射
    │   ├── terminal.py        #   终端原始按键读取
    │   └── paths.py           #   资源定位（源码布局 & 安装布局）
    ├── sim/                   # ← TCP 服务端与客户端
    │   ├── protocol.py        #   线协议
    │   ├── server.py          #   MuJoCo 服务端 + 独占工作线程
    │   └── client.py          #   客户端
    └── ros/                   # ← ROS2 节点层（Python 3.8 兼容）
        ├── bridge_node.py     #   桥接节点
        ├── keyboard_node.py   #   键盘遥控节点（任务①）
        └── conversions.py     #   numpy ↔ ROS 消息

core/ 与 sim/ 不依赖 ROS，这是"别人电脑也能跑"的第一道保险： 即使对方没有装 ROS，也能复现全部仿真与算法结果。

8.2 混控与饱和处理

core/quadrotor.py 中的 mixer()：

def mixer(T: float, tau: np.ndarray, p: QuadParams) -> np.ndarray:
    u = tau[0] / p.arm
    v = tau[1] / p.arm
    w = tau[2] / p.k_m

    # 合推力本身受限于四个电机
    T = float(np.clip(T, 0.0, 4.0 * p.max_thrust))

    # ★ 饱和处理：可行性条件是 |u|+|v|+|w| ≤ min(4·T_max − T, T)
    budget = min(4.0 * p.max_thrust - T, T)
    spread = abs(u) + abs(v) + abs(w)
    if spread > budget and spread > 1e-12:
        k = budget / spread          # 等比缩小，保持力矩方向
        u, v, w = u * k, v * k, w * k

    out = np.array([(T - u - v - w) * 0.25,
                    (T + u + v - w) * 0.25,
                    (T + u + w - v) * 0.25,
                    (T + v + w - u) * 0.25])
    return np.clip(out, 0.0, p.max_thrust)

8.3 质量必须取子树总质量

# ✗ 错误：这只是机体自身的质量，不含 4 个旋翼子刚体
# body_mass = float(m.body_mass[self.body_id])

# ✓ 正确：子树总质量
body_mass = float(m.body_subtreemass[self.body_id])

8.4 传感器：通道顺序与自遮挡

# 语义分割：MuJoCo 返回的两个通道是 (对象id, 对象类型)，id 在前
is_geom = seg[..., 1] == int(mujoco.mjtObj.mjOBJ_GEOM)   # mjOBJ_GEOM == 5
gid = seg[..., 0]

8.5 视觉渲染的性能开关

def _ensure(self, mode: str) -> mujoco.Renderer:
    if self._renderer is None:
        self._renderer = mujoco.Renderer(self.model, height=..., width=...)
        self._apply_quality(self._renderer)

    # ★ 切换模式只能改标志位，绝不能 close 掉重建
    if mode != self._mode:
        r = self._renderer
        if mode == "rgb":
            r.disable_depth_rendering()
            r.disable_segmentation_rendering()
        elif mode == "depth":
            r.enable_depth_rendering()
        elif mode == "seg":
            r.enable_segmentation_rendering()
        self._mode = mode
    return self._renderer

阴影之所以这么贵，是因为 ShadowMap 每帧要把整个场景再渲染一遍。 深度与语义分割本来就不用阴影，因此 quality="fast" 对下游网络几乎没有影响。

8.6 ROS 侧：一个 1000 倍的性能陷阱

ros/conversions.py：

def _as_byte_array(buf):
    """bytes → array.array('B')。这一层封装是性能关键，不是多余的抽象。"""
    a = array.array("B")
    a.frombytes(buf)
    return a

# 发布图像时：
m.data = _as_byte_array(a.tobytes())     # ✓ 0.08 ms
# m.data = a.tobytes()                   # ✗ 84 ms（230 KB）

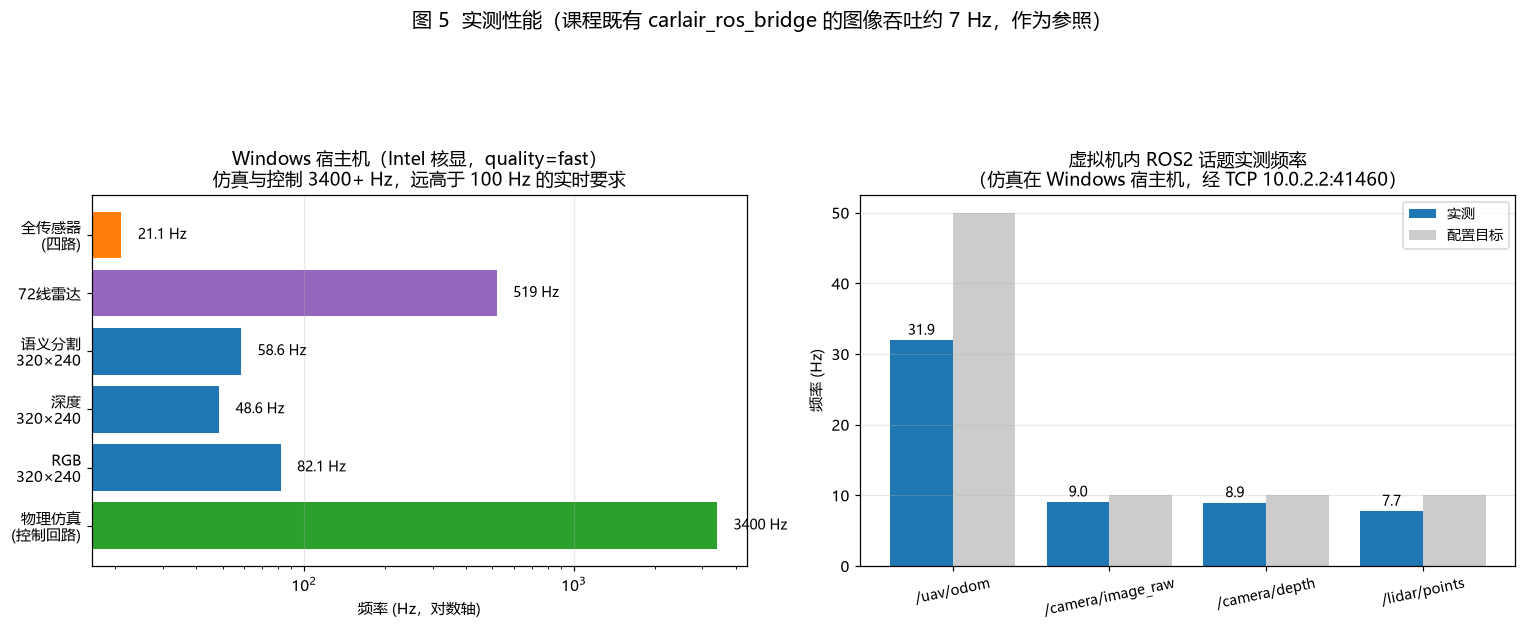

9. 性能评价

9.1 仿真与控制（Windows 宿主机，Intel 核显）

9.2 ROS2 话题（仿真在 Windows、ROS 在虚拟机）

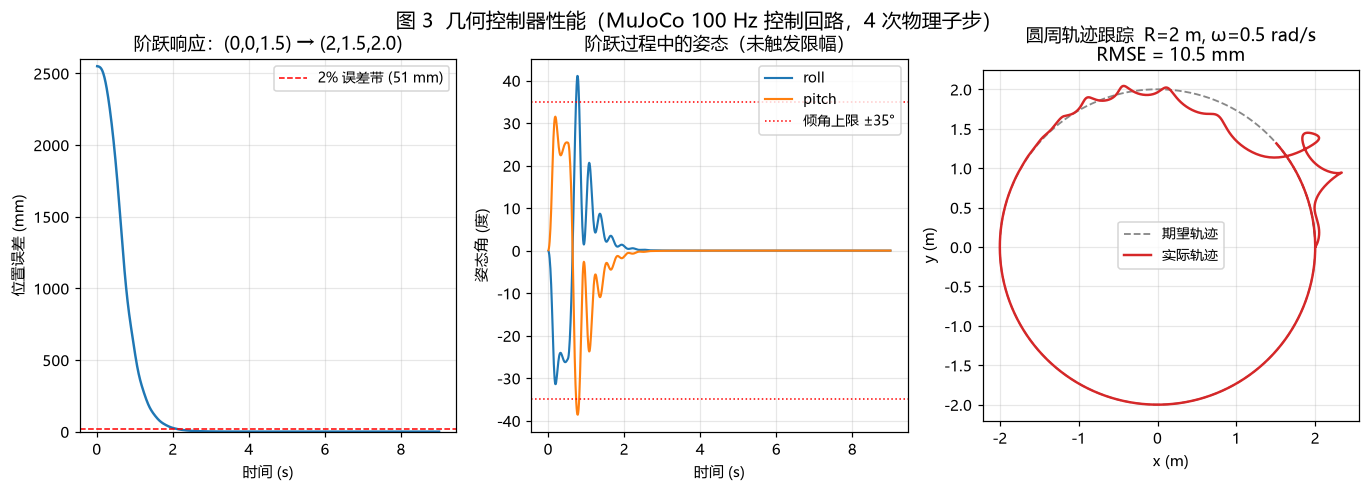

9.3 控制精度

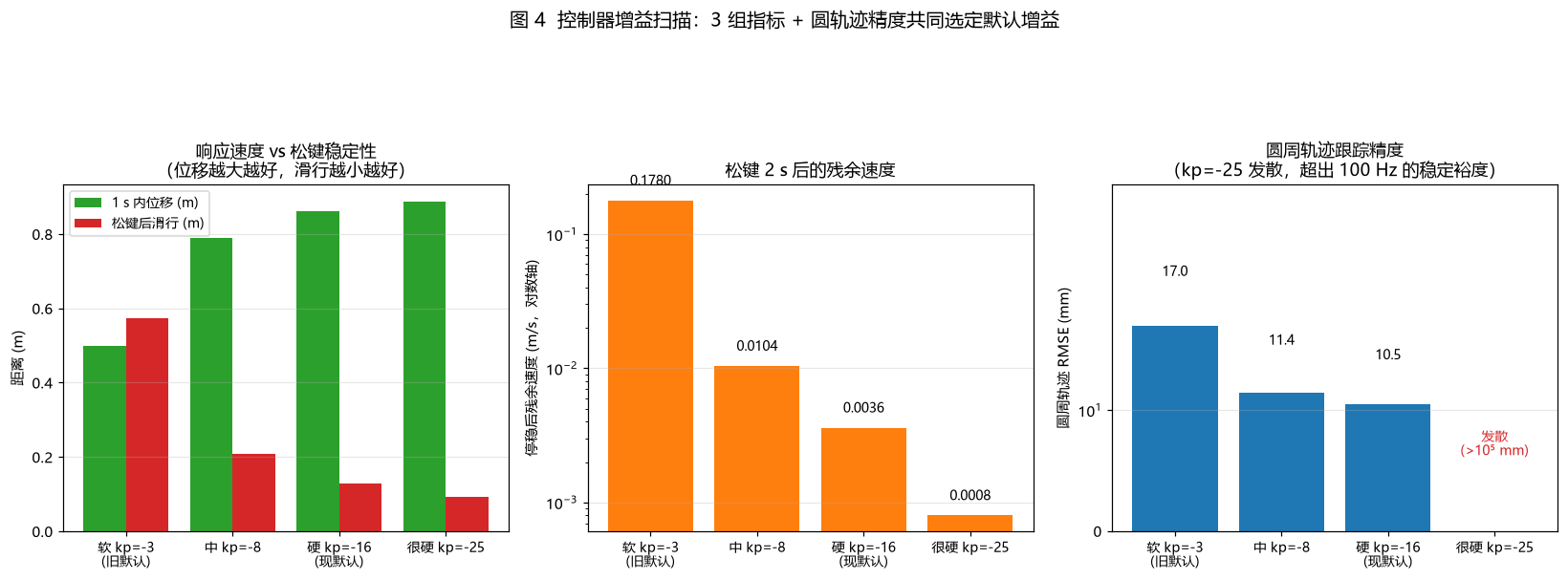

9.4 增益如何选定

用脚本扫描 5 组增益、每组测 4 项指标（速度响应位移、松键滑行距离、 停稳残余速度、圆周轨迹 RMSE），用数据选，而不是靠手感：

$k_p=-25$ 超出 100 Hz 控制周期的稳定裕度会发散，因此取 $-16$。

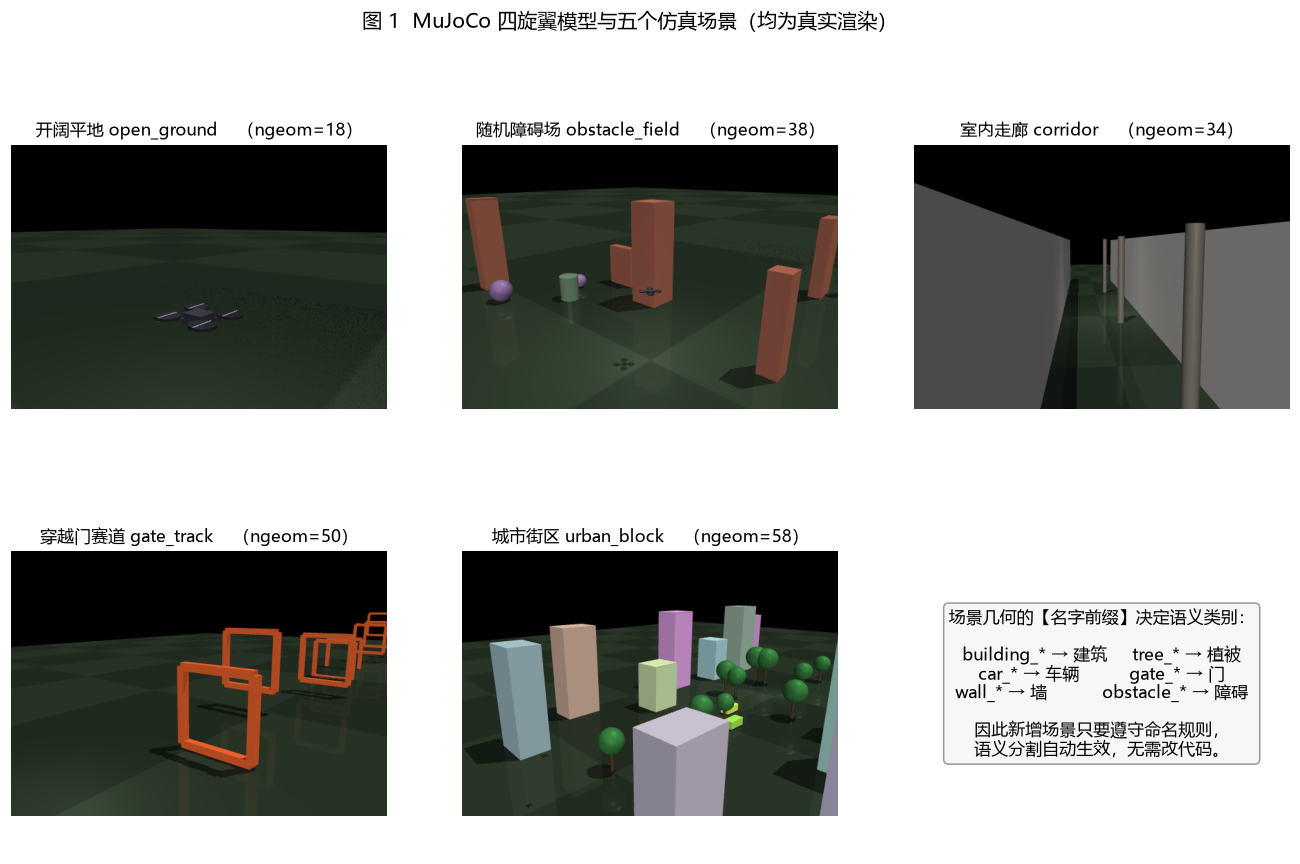

10. 场景库

所有场景都支持 --seed 随机化，保证实验可重复。

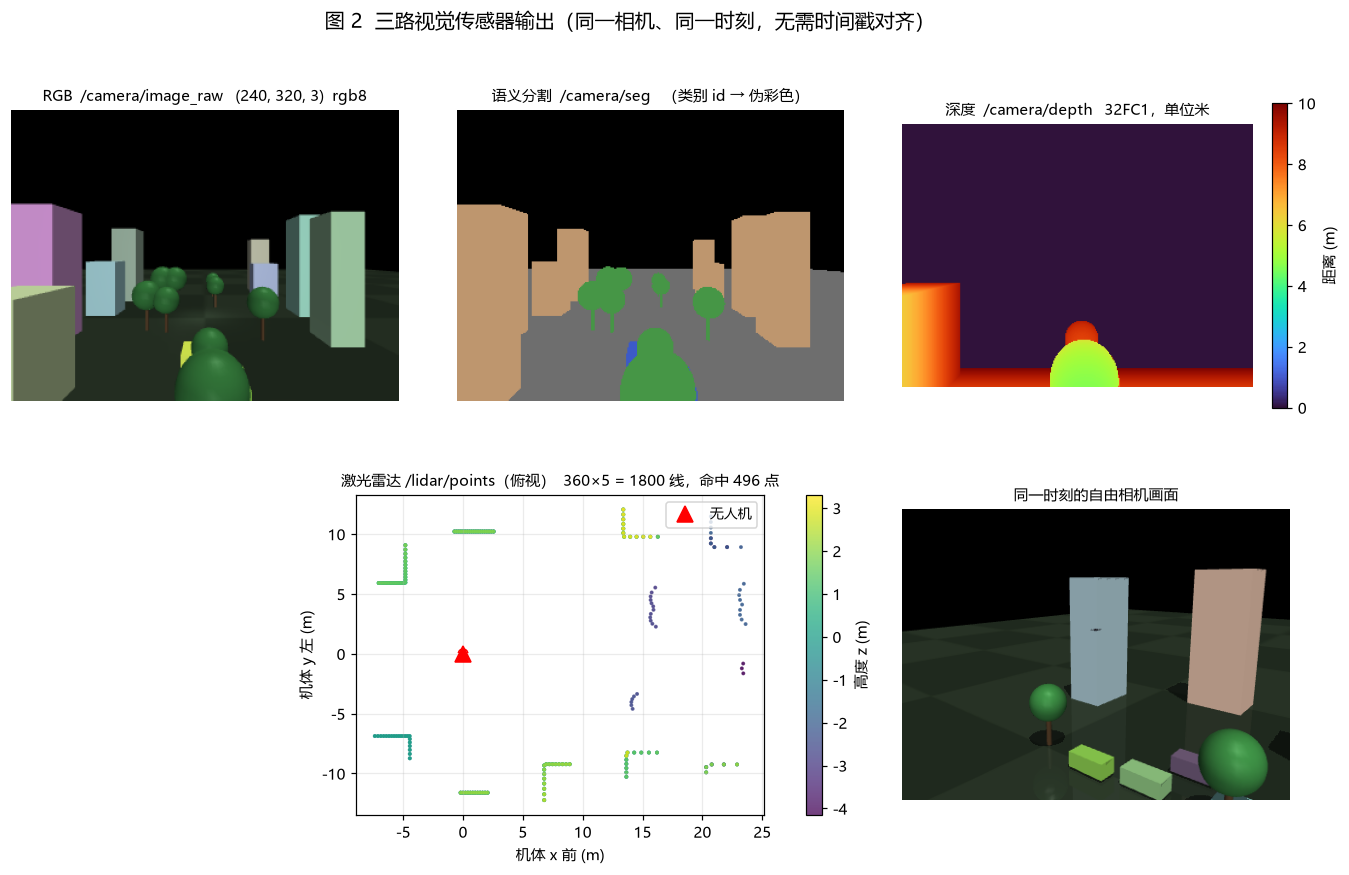

11. 传感器输出

三路视觉传感器来自同一个渲染器、同一次 update_scene，因此天然时间同步， 不需要 message_filters 去对齐时间戳。

深度图超出量程的像素置 0，是模拟真实深度相机（如 RealSense D435，有效量程约 0.2~10 m） 的无效像素行为，而不是"一直看到 130 m 外的天空"。

12. 常见问题

12.1 桥接报"30 s 内连不上仿真服务端"

按顺序检查：

1. 仿真服务端是否在跑？Windows 上 Get-NetTCPConnection -LocalPort 41460， Linux 上 ss -lntp | grep 41460
2. sim/host 填对了吗？VirtualBox NAT 下宿主机是 10.0.2.2； VMware NAT 常见 192.168.94.1。不要用 41451 端口——那是 AirSim 的。
3. 宿主机防火墙是否放行了 41460 的入站连接。

12.2 键盘节点收不到按键

键盘节点读 /dev/tty，要独占一个前台终端。按顺序查：

1. 是 ros2 launch ... keyboard:=true 起的吗？launch 的子进程不在终端前台进程组， 终端不把输入交给它。另开一个终端跑 ros2 run uav_mujoco_sim keyboard。
2. 启动日志里的 取键自 是什么？none 表示没拿到可读终端，同一行的括号里是原因 （not foreground＝进程组不对；no tty＝/dev/tty 与 stdin 都不是终端， 如 nohup、systemd、容器里没有 tty）。
3. 桥接起了吗？ros2 topic echo /uav/cmd_vel 看有没有速度指令——按键有反应 但无人机不动，问题在桥接或仿真端，不在键盘。

12.3 虚拟机里渲染报 GL 错误

虚拟机没有 GPU，走软件光栅化，需要指定后端与显示：

export DISPLAY=:0 MUJOCO_GL=glfw

无显示环境（服务器 / 容器）：

export MUJOCO_GL=osmesa      # 需先 apt install libosmesa6-dev
# 或
xvfb-run -a python main.py --selftest

12.4 colcon build 报 "does not contain CMakeLists.txt"

package.xml 里少了一行 <export><build_type>ament_python</build_type></export>。 没有它，colcon 只能靠"有没有 CMakeLists.txt"去猜构建类型， 会把纯 Python 包误判成 catkin 包，报出一个指向完全错误方向的错误。

13. 复现与离线验证

课程要求"提交的模块在别人的机器上也能运行"。本模块为此准备了三道保险：

示例数据 data/sample/demo_flight.npz（1.84 MB，15 s）包含完整的状态序列、 IMU、控制指令以及周期性的 RGB/深度/分割/雷达帧，供没有仿真器的机器复现数据链路：

状态帧数 : 1500  时长 15.00s
位置范围 : x[0.00,2.07] y[0.00,3.65] z[1.30,2.56]
飞行路程 : 7.59 m   最大速度: 1.15 m/s
图像     : rgb(75,120,160,3) depth(75,120,160) seg(75,120,160)
雷达     : 3703 点

重新录制：

python main.py --record my_flight.npz --scene obstacle_field --seed 3 --seconds 15

14. 话题接口总表

安全保护：速度自动限幅（水平 5 m/s、垂直 3 m/s、偏航 1 rad/s）； 超过 control/cmd_timeout（默认 0.5 s）没有新指令即自动悬停。

15. 已知限制

• 默认 quality:=fast 会关闭阴影/反射/天空盒。这只影响观感，不影响深度与语义分割， 但训练与推理应保持一致，不要一边用 fast 采数据、一边用 full 演示。
• 深度图量程默认 10 m，超过即置 0。
• 场景几何用的是基本体（盒/柱/球），不含高保真网格。这对本课程的感知与控制算法足够， 但若要研究基于纹理的视觉任务，需要换用带贴图的模型。
• 仿真的气动模型是简化的（不含桨叶挥舞、地面效应、复杂风场）。 后续"神经残差控制"模块正是以这些未建模动力学作为学习目标。
