安全裕度与路径平滑

本文介绍空域载具八叉树三维寻路项目中的后处理环节：给上一节 A* 规划出的路径 加上安全裕度，并把它平滑成控制器可以跟踪的光滑曲线。

对应总纲第 5 节「安全裕度与路径平滑」。

1. 运行节点与话题关系

本节的功能由 astar_planner 一个节点承担，它叠加在上一节的规划流程之上， 因此先交代整条链路。roslaunch octree_uav_3d_pathfinding main.launch 会启动下图除模拟器以外的全部节点：

整条链路上只有 astar_planner 一个节点是本项目新增的 C++ 节点， 其余为桥接（Python）、建图（C++）与 RViz。各节点与话题的完整说明见 上一节《八叉树上的 A* 全局寻路》。

1.1 各节点的职责

1.2 本节的插入点

本节的两项功能都插在 astar_planner 内部，不新增节点、不新增输入话题：

安全裕度作用于规划本身（把"贴障碍"变成"不可通行"）， 平滑作用于规划输出（把折线变成可跟踪的曲线）。 两者都受同一套可通行判定约束，所以平滑不会把路径拉回障碍旁。

两条路径并存发布，是为了在 RViz 里同屏对比平滑前后的差别：绿色是原始折线， 青色是平滑后的曲线。

1.3 话题与数据流

坐标系：TF 链是 world → base_link → lidar_link；world 为 ENU，桥接节点负责 NED↔ENU 转换。

1.4 发布一次目标点

rostopic pub -1 /uav/goal geometry_msgs/Point "{x: 8.0, y: 8.0, z: 2.0}"

该话题被两个节点订阅：astar_planner 收到后规划一条路径，airsim_bridge 收到后让载具飞过去。 若只想看规划结果而不希望载具移动，用 bridge:=false 启动：

roslaunch octree_uav_3d_pathfinding main.launch bridge:=false

2. 为什么需要这一节

A* 输出的路径是八叉树叶节点中心的序列，直接拿它去飞有两个问题：

本节做两件事来对应这两个问题：安全裕度（膨胀 + 代价惩罚）与路径平滑（捷径化 + 三次样条）。

3. 关键认识：两种安全裕度不是平级的

一个容易想当然的做法是把"地图膨胀"和"代价惩罚"当作两个并列的手段，任选其一。 实际它们是"硬约束"与"软偏好"的关系，本节的设计都建立在这个区分上。

回到 A* 的代价函数：

$$\mathrm{cost}(n, n_b) = \lVert \boldsymbol{c}_{n_b} - \boldsymbol{c}_n \rVert_2$$

路径航点是自由叶的中心，于是：

结论：

$$\text{膨胀} \;\to\; \text{硬约束}, \qquad \text{惩罚} \;\to\; \text{软偏好}$$

惩罚要消费膨胀算出的间隙，两者共用同一份信息，而不是各算一套距离。实现上对应 MapInflation（产出）+ clearance penalty（消费）两个组件，而不是两个平级开关。

4. 安全裕度（一）：地图膨胀 —— 硬约束

4.1 影子树

把原树里每个占用叶节点沿轴向外扩 $r$，把外扩盒内的体素全部标进一棵 影子树：

for 每个占用叶（中心 c、半边长 h）:
    盒子 = [c − h − r, c + h + r]
    把盒内的体素逐个标进影子树

于是"是否可通行"多了一道硬判定：

bool isBlocked(const point3d& p);   // true = 落在安全裕度内，不可通行

为什么用影子树而不是直接改原树：

• 原树仍用于发 /octomap_full 和 RViz 可视化，前后占用体素一致
• 膨胀的信息是新增的，不改建图结果
• $r = 0$ 时影子树为空、isBlocked() 恒为 false，整套代码退回上一节的行为 （这是回归测试的锚点，见 §7）

4.2 膨胀必须"按键枚举"，不能自己算坐标

这里有一处容易出错的地方。octomap 的体素中心落在

$$\text{center}(k) = (k + 0.5)\cdot \text{resolution}$$

这组格点上。如果按"盒下界 + 半个体素"生成中心：

// 错误做法：与键格错开半个体素
const point3d q(lo.x() + (i + 0.5) * res, ...);

得到的格点与键格错开半个体素，"写入影子树的体素"与"判定时命中的体素" 不是同一批。症状是被膨胀的体素中心自己判不出阻塞（实测间隙 0.45 m，期望 0.6 m）。

正确做法是按整数键枚举：

OcTreeKey lo_key, hi_key;
tree.coordToKeyChecked(lo, lo_key);      // 先把盒的坐标范围落到键上
tree.coordToKeyChecked(hi, hi_key);
for (long long i = lo_key[0]; i <= hi_key[0]; ++i)      // 按整数键枚举
  for (long long j = lo_key[1]; j <= hi_key[1]; ++j)
    for (long long k = lo_key[2]; k <= hi_key[2]; ++k)
      tree.updateNode(OcTreeKey(i, j, k), true);        // 插入与判定走同一条路径

这样"插入的位置"与"判定时命中的位置"逐格一致。

4.3 $r$ 取多大：安全性与可通过性的取舍

膨胀会不可逆地损失可通过空间：原来能走的窄缝，膨胀后可能消失。 所以 $r$ 的选择是一个取舍：

"加膨胀后无解"是预期行为，不是缺陷，它是安全裕度的代价。 实测的膨胀规模见 §7。

5. 安全裕度（二）：间隙惩罚 —— 软偏好

在膨胀给出硬下界之后，再用代价函数把路径从障碍旁边推开一点：

$$\mathrm{cost}(n, n_b) = \lVert \boldsymbol{c}_{n_b} - \boldsymbol{c}_n \rVert_2 \cdot \left(1 + w \cdot \exp\!\left(-\frac{d(n_b)}{r_{\text{soft}}}\right)\right)$$

其中 $d(n_b)$ 是节点 $n_b$ 到膨胀边界的间隙（m），由膨胀层提供。

• $w = 0$：代价等于上一节 —— 又一个回归锚点
• $w > 0$：离障碍越近的边越贵，A* 倾向于走有余量的通道

关于最优性：惩罚只让 $g$ 变大，所以启发函数仍可采纳 （$w = 0$ 时保证最优）。但 $w > 0$ 时目标函数被重新定义， 得到的是"新代价下的最优"，不是原目标下的次优解。

间隙 $d$ 的算法是近似：从节点中心沿 6 个轴向按步长探测，数到第一次 命中膨胀占用为止，并按 max_range 截断。它代价低，对软偏好足够， 但不是精确的欧氏距离（真实最近点可能在对角方向）。

6. 路径平滑

两步，顺序不能反。

6.1 第一步：捷径化（shortcut）

贪心地把折线取直：

for i in 0..n-1:
    for j from n-1 down to i+2:        # 从最远的候选试起，取直收益最大
        if 线段 p[i]→p[j] 无碰撞:
            保留 p[j]，丢掉 p[i+1..j-1]; break

三个要点：

1. 碰撞检测用的是规划器自己的可通行谓词，它包含两层判定： 先查原树的占用与未知（未知一律当障碍），再叠加膨胀阻塞。 所以平滑也受安全裕度约束，不会把路径拉回障碍旁；规划与平滑共用同一套安全语义。 这两层都必须有 —— 少了原树那一层，inflation_radius = 0 时谓词会退化成 "任何位置都可行"，捷径化就会把路径直接取直、穿过障碍（§7 有用例覆盖）。
2. 采样步长必须小于分辨率（默认 $\text{resolution}/2$）。 否则线段会从两个占用体素的对角缝里穿过去。这是安全关键项， 不是可以调大的性能参数（§7 有一条反例断言证明这一点）。 因此 smoothPath 强制 $0 < \text{step} < \text{resolution}$： 显式传入的值只要 ≥ 分辨率，就被限幅到 $\text{resolution}/2$， 并在 SmoothStats 里标记、由节点打 WARN —— 不静默改参数，也不放行。
3. 首尾两点保留：它们是任务给定的起点与终点。

6.2 第二步：三次样条

在捷径化后的折线上做自然三次样条插值（曲线过航点）：

• 按累积弦长参数化
• 对三个坐标分量分别解一次三对角方程组（Thomas 算法），自然边界条件
• 逐段采样输出

不需要引入 Eigen 或第三方样条库。

6.3 拟合与逼近的取舍

本实现选拟合 + 复检 + 不过就退回折线。第一优先级是不引入碰撞， 平滑度在其次。平滑是增强，不能变成引入碰撞。

复检：样条按 $\text{res}/2$ 重采样，逐点且逐段检查；只要有一点越界， 就整条丢掉、退回捷径化折线，并在日志里说明"被复检拒绝"。

6.4 曲率计算与除零守卫

平滑后的路径要能衡量"有多光滑"，用三点外接圆公式：

$$\kappa = \frac{2\,\lVert (\boldsymbol{p}_1 - \boldsymbol{p}_0) \times (\boldsymbol{p}_2 - \boldsymbol{p}_1) \rVert} {\lVert \boldsymbol{p}_1 - \boldsymbol{p}_0 \rVert \cdot \lVert \boldsymbol{p}_2 - \boldsymbol{p}_1 \rVert \cdot \lVert \boldsymbol{p}_2 - \boldsymbol{p}_0 \rVert}$$

分母是三条边长的乘积，共线、重复点、零长时都会逼近 0。守卫策略：

• 任一邻边长度 $< \varepsilon$ → $\kappa = 0$
• 叉积模长 $< \varepsilon$ → $\kappa = 0$（三点共线）
• 命中守卫时计数上报，不返回 NaN/inf

7. 验证

7.1 离线单元测试

tests/test_smoothing.cpp，只依赖 octomap 与 STL，不需要 ROS 与模拟器。 实测 72 项检查全部通过。

7.2 膨胀规模实测（风险项：膨胀后树规模）

一面 $6\times 6\,\mathrm{m}$ 的薄墙（面状分布，接近真实地图的形态）：

体素数随 $r$ 单调增长，但叶数不单调（$r = 1.0$ 的叶数少于 $r = 0.6$）。 原因是影子树按八叉树规则剪枝：$r = 1.0$ 的外扩盒边界与 0.3 m 分辨率的层级对得更齐， 更容易合并成大节点。所以测试断言"体素数单调"，而不是"叶数单调"。

7.3 路径指标对比（离线端到端实测）

实验平台：scripts/mock_cloud_publisher.py 造的离线场景 —— 房间 $20\times20\times6\,\mathrm{m}$， 内有 5 个从地面顶到天花板的障碍（两道错开的墙把空间切成走廊，外加三根柱子）。 传感器在房间四角依次驻留 10 秒填满地图，之后停在最后一个驻留点。 规划起点为传感器最终位置，目标点取其对角 $(7.5, -7.5, 0)$，三组使用同一条目标点。

三组参数对照（每组重启规划节点 —— 参数只在节点启动时读取）：

结果：

膨胀的作用（基线 → +膨胀）：

• 最小间隙 $0.15 \to 0.75\,\mathrm{m}$，抬到安全半径 $r = 0.6\,\mathrm{m}$ 之上 —— 硬约束的直接效果
• 扩展节点数 $4915 \to 775$（−84%）：大量自由叶落进膨胀带后不再可通行，搜索空间变小
• 规划耗时 $82.3 \to 14.1\,\mathrm{ms}$，与搜索空间缩小一致
• 膨胀本身的开销是一次性的：inflated voxels=3212130、shadow leaves=20023、 nodes=261154、内存 0.77 MB、建树 613 ms（建图后做一次，不随规划次数增长）

平滑的作用（+膨胀 → +膨胀+平滑）：

• 航点数 $23 \to 10$，最大曲率 $2.1082 \to 0.7018\,\mathrm{1/m}$（−67%）
• 最小间隙 $0.75 \to 1.20\,\mathrm{m}$，没有变差

该场景下样条被复检拒绝：

P5 smooth pipeline: 43 -> 10 pts | shortcut applied (0.5 ms)
                                 | spline not applied [REJECTED by recheck]
note: spline rejected by collision recheck; fell back to shortcut polyline

上表第三列因此是捷径化折线的指标，不含样条。原因与 §6.3 写的一致：样条是拟合 （必须穿过每个航点），捷径化后只剩 10 个航点，而拐角航点恰好贴在安全边界上 （最小间隙 0.75 m 即来自该点）；样条在拐角内侧会向外偏，于是侵入膨胀区。 复检此时按设计整条丢弃样条、退回折线 —— 安全性优先于平滑度。

也就是说：平坦通道上的冗余航点被捷径化去掉了，而剩下的拐角样条过不去 —— 后者是拟合路线的固有代价，不是实现缺陷。改进方向见 §7.4。

关于两组数据的可比性：传感器是巡游的，发目标点的时刻不同，起点会落在不同的自由叶里 （基线为 (-7.50, 7.50)，后两组为 (-8.40, 8.40)）。所以长度一列不宜横向比较； 其余指标（最小间隙、曲率、航点数、扩展数）反映各自路径的形态，不受影响。

三组在同一场景、同一目标点下的 RViz 对比（离线验证场景，与上一节的图同源）：

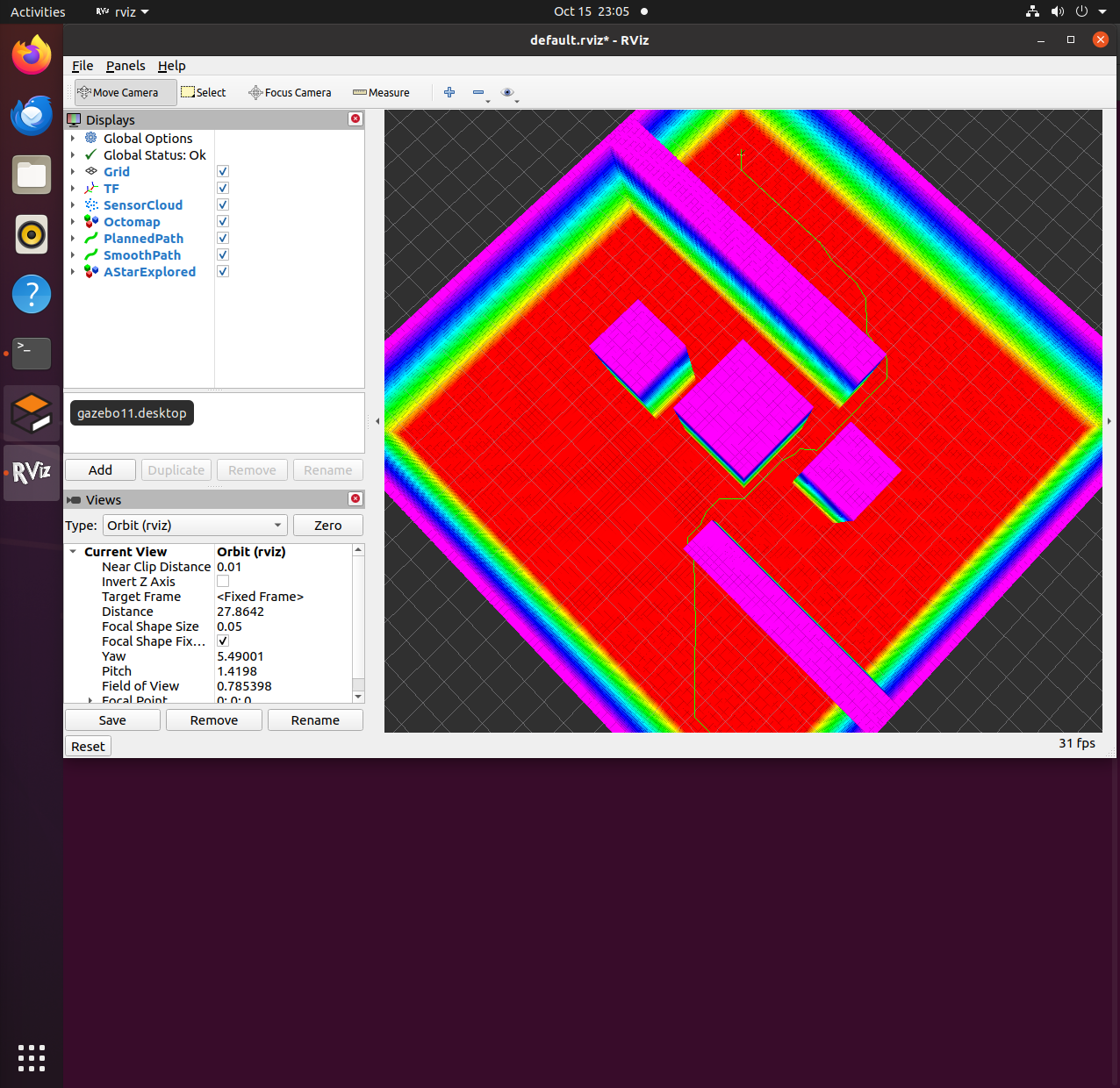

基线组的路径贴着障碍与未知区走，最小间隙 0.15 m。

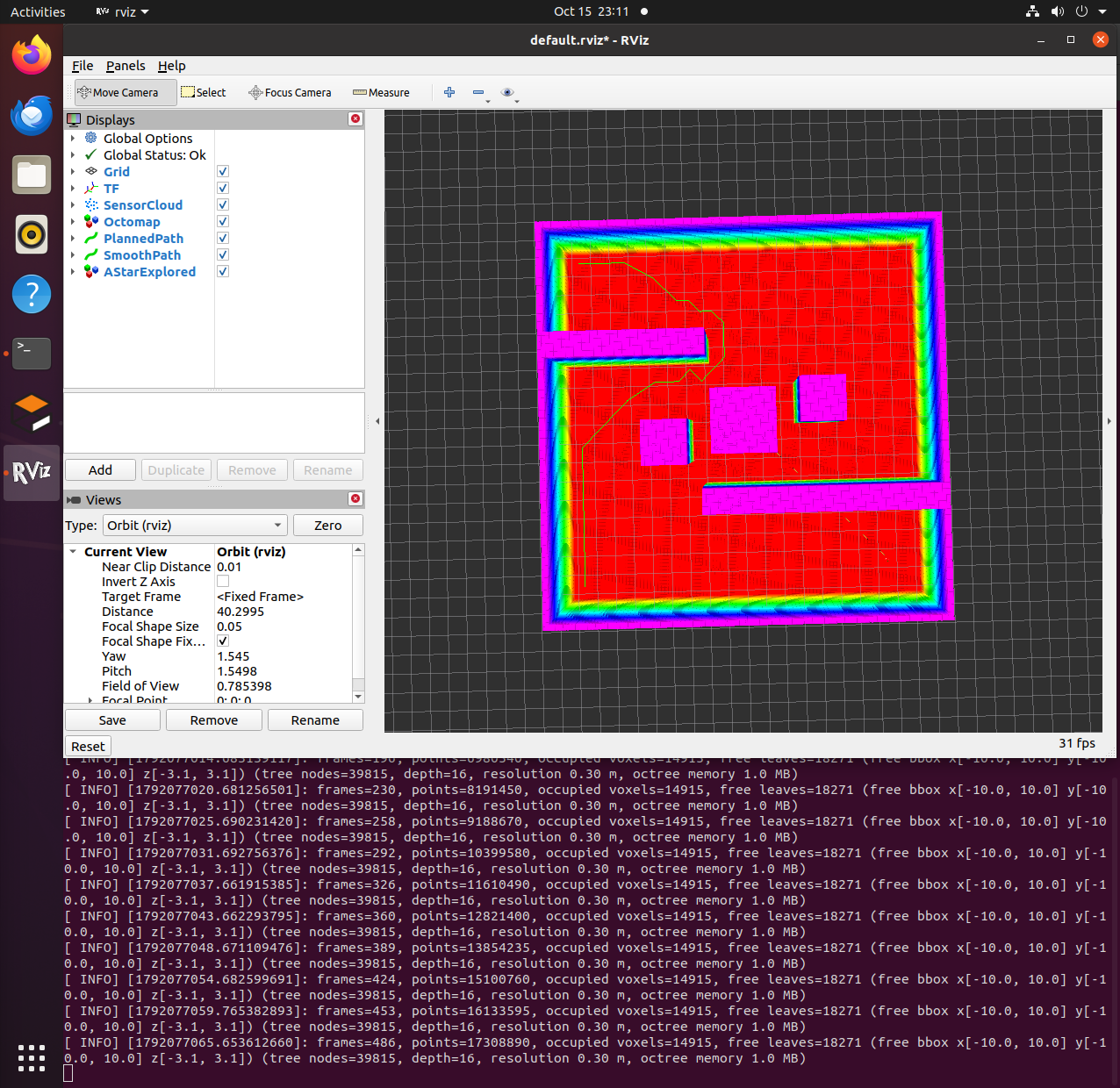

膨胀后路径离障碍明显更远，最小间隙 0.75 m。

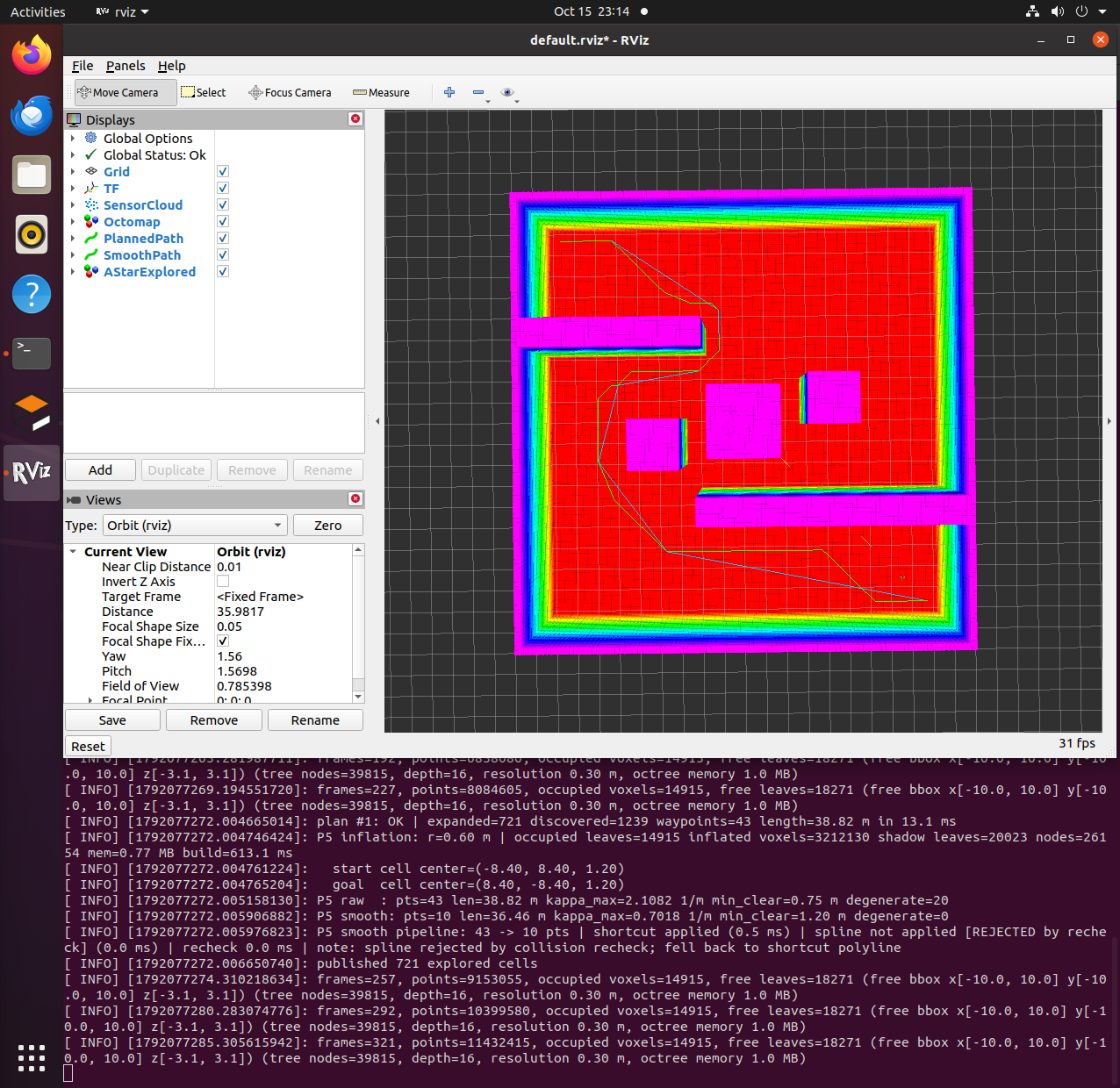

绿色是原始路径（43 点），青色是平滑后路径（10 点捷径折线）。该场景下样条被复检拒绝。

7.4 进一步工作

本节实测暴露的两点，按性价比排序：

8. 参数

config/params.yaml 的 astar_planner 组（默认值都设成"等价于上一节"）：

默认值全部"等价于上一节"的原因：

1. 上一节的验收场景可以原样重跑做回归；
2. 打开开关即可对比；
3. 避免合入后改变原有行为。

输出话题：

9. 实现中踩到的坑（供参考）

9.1 判定"是否被占用"不能用"子节点槽位是否为空"

这个判据造成过两个看起来无关的现象。

octomap 在合并/剪枝时会把连片的空闲兄弟删掉，把占用状态留在父节点上。 所以下面这种自己写的下潜判据是错的：

if (!nodeHasChildren(n)) return false;        // 错：当作"到底了，未被标占用"
if (!nodeChildExists(n, idx)) return false;   // 错：当作"该分支未分配"

它不能推出"该处未被标占用"。症状有两种：

• 膨胀层：被膨胀的体素中心自己判不出阻塞，测出的间隙偏小
• 上一节的常驻自检：findLeaf self-check: 2000 个自由叶里 172 个查不回来

解法：在影子树里直接用 octomap 自己的 search()。 影子树是逐个底层键插进去的，没有粗自由节点， 所以不存在"search() 遇到剪枝节点返回 NULL"的问题。

这不能照搬到主地图：上一节绕开 search() 的理由是成立的—— 剪枝后的粗空闲节点会让 search() 返回 NULL，而 A* 的路径要走这些大节点。 主地图的叶子查找需要两者结合。

9.2 八叉树遍历器的 key 与"叶子所在层的 key"不是同一个东西

selfCheckLookup 长期误报 172/2000，一度被当成"叶子查找有 bug"。 实际是自检的比较基准错了：它把遍历器报告的原生 key 直接和 "折算到叶子所在层的 key"相比，而遍历器的原生 key 把"该叶在父节点中的位置"留在低位。

实测的对应关系（树深 16）：

修法：比较前把遍历器 key 也右移 (树深 − 叶子深度) 位。 改完后，两种测试地图共 1519 个自由叶全部命中（KEY-DIFF = 0）。

结论：自检报"大量失配、但功能看起来正常"时，要先怀疑自检本身。

9.3 手写 octomap 的编译命令必须同时链两个库

liboctomath 是独立的库。只写 -loctomap 会报：

undefined reference to `octomath::Pose6D::transform(octomath::Vector3 const&)'
/opt/ros/noetic/lib/liboctomath.so.1.9: error adding symbols: DSO missing from command line

catkin 的 OCTOMAP_LIBRARIES 里两个都带，所以工程内不会暴露， 只有脱离 catkin 手写 g++ 时才会踩到。正确写法：

g++ -std=c++11 -I/opt/ros/noetic/include foo.cpp \
    -L/opt/ros/noetic/lib -loctomap -loctomath -o foo

10. 参考

• OctoMap 官网
• de Boor, A Practical Guide to Splines, Springer, 1978（B 样条与三对角求解）
• Mellinger & Kumar, Minimum Snap Trajectory Generation and Control for Quadrotors, ICRA 2011（更高级的平滑路线，本文只讲解、未实现）
• nav_msgs/Path 消息定义
• 模块源码：src/air/octree_uav_3d_pathfinding/

查看实际运行的节点与话题关系（第 1 节的图是静态版本）：

rosrun rqt_graph rqt_graph        # 节点—话题图
rosrun rqt_tf_tree rqt_tf_tree    # TF 树
rostopic list                     # 所有话题

本文档及配套模块代码在编写过程中使用了 AI 大模型辅助（方案讨论、代码与文档起草、问题排查）。 全部内容经过实际运行验证：模块在 Ubuntu 20.04.6 + ROS Noetic 环境下编译通过， 离线单元测试（test_smoothing，59 项检查）全部通过。 作者对提交内容的正确性与完整性负全部责任。
