6.1 仿真环境搭建

本节在 Gazebo Classic 11 中完成两件事：

1. 用 Building Editor 手绘一个房间，保存为世界文件 my_room.world；
2. 把带 RPLIDAR 激光雷达的 mrobot 机器人加载到该房间中。

这是后续 SLAM 建图与自主导航的基础。本节配套功能包位于仓库：

src/chap6/catkin_ws/src/mrobot_gazebo/

1. 运行环境

Gazebo 启动时顶部黄色横幅 "This version of Gazebo reaches end-of-life in January 2025" 仅为停止维护提示，不影响使用，忽略即可。

2. 背景知识

2.1 什么是 SLAM

SLAM（Simultaneous Localization and Mapping，同步定位与建图）：在 GPS 无法使用的环境中，机器人一边对自身进行定位，一边增量式地构建环境地图，从而实现自主定位与导航。可以类比为一个盲人在未知环境中用双手摸索，并不断修正自己心中的环境地图。

2.2 激光雷达与 LaserScan

• 激光雷达：ROS 在 sensor_msgs 中定义了 LaserScan 数据结构，用于存储二维激光扫描消息。激光雷达每旋转一周，输出一帧 LaserScan，包含每一光束的距离值、角度范围、最小/最大量程等信息。
• RGB-D 深度相机：得到的是三维点云（PointCloud2），而 ROS 中很多二维导航算法需要二维激光数据，需要通过 depthimage_to_laserscan 把深度图转换为虚拟 LaserScan。

本节使用激光雷达方案，仿真激光雷达话题为 /scan，坐标系为 laser_link。

3. 启动 ROS 与 Gazebo

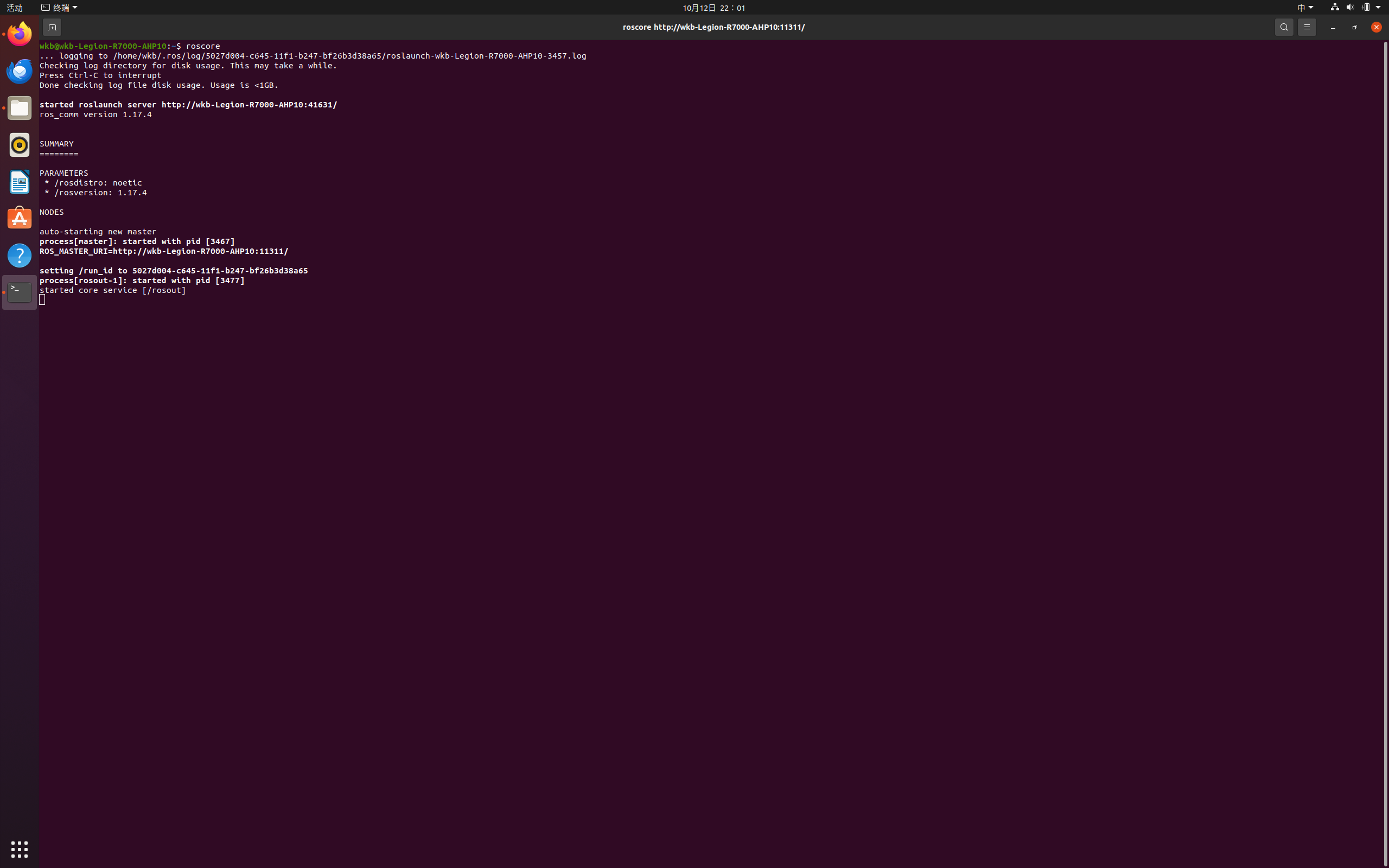

# 终端 1：启动 ROS Master
roscore

正常输出中 rosdistro 为 noetic，rosversion 为 1.17.4，最后出现 started core service [/rosout] 即表示 Master 已启动，默认端口为 11311。

# 终端 2：启动 Gazebo（同时完成 ROS 与 Gazebo 的连接）
rosrun gazebo_ros gazebo

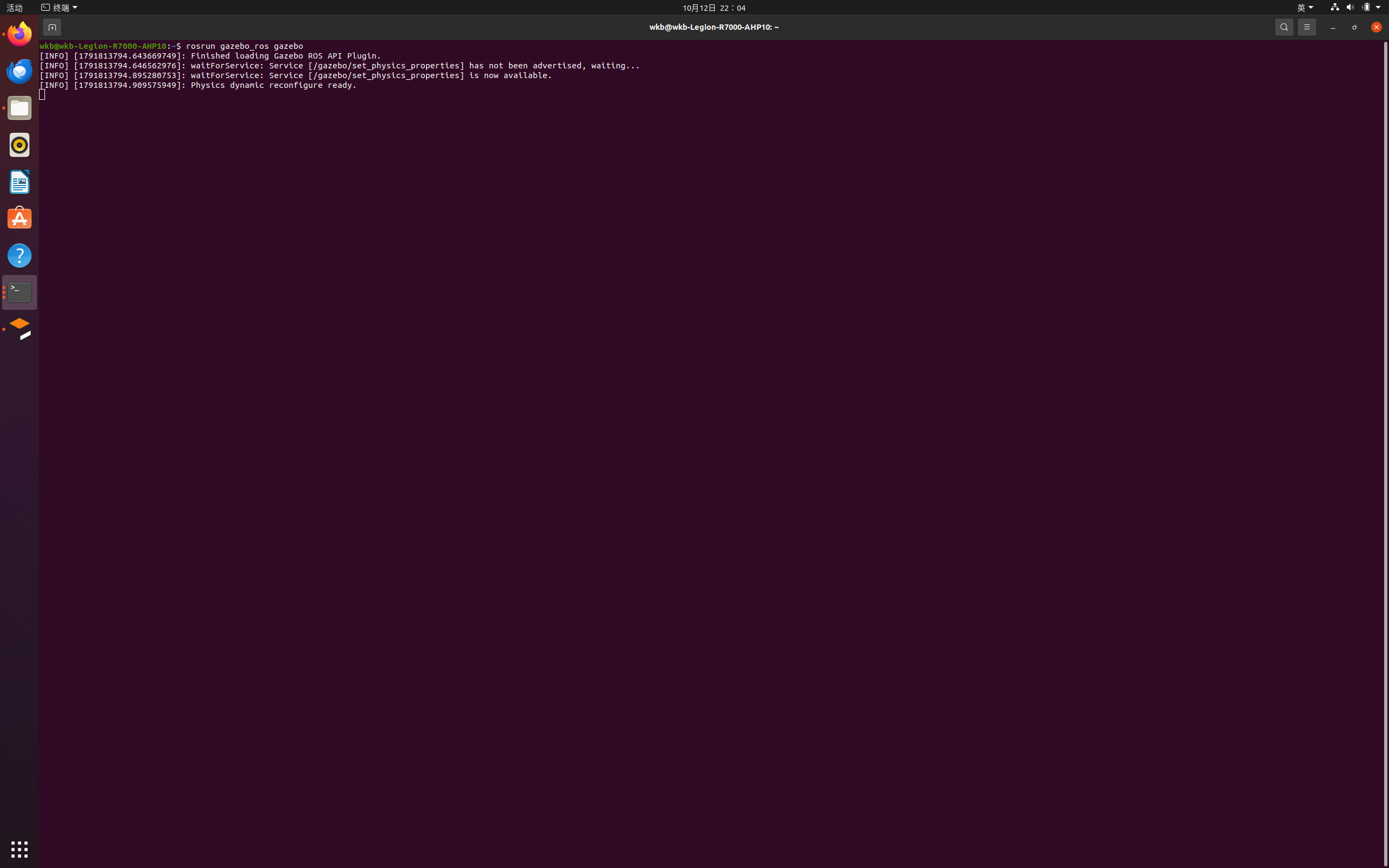

终端依次输出 Finished loading Gazebo ROS API Plugin.、两条 waitForService（/gazebo/set_physics_properties）以及 Physics dynamic reconfigure ready.，说明 Gazebo 已完成 ROS 接口初始化。

新开终端执行：

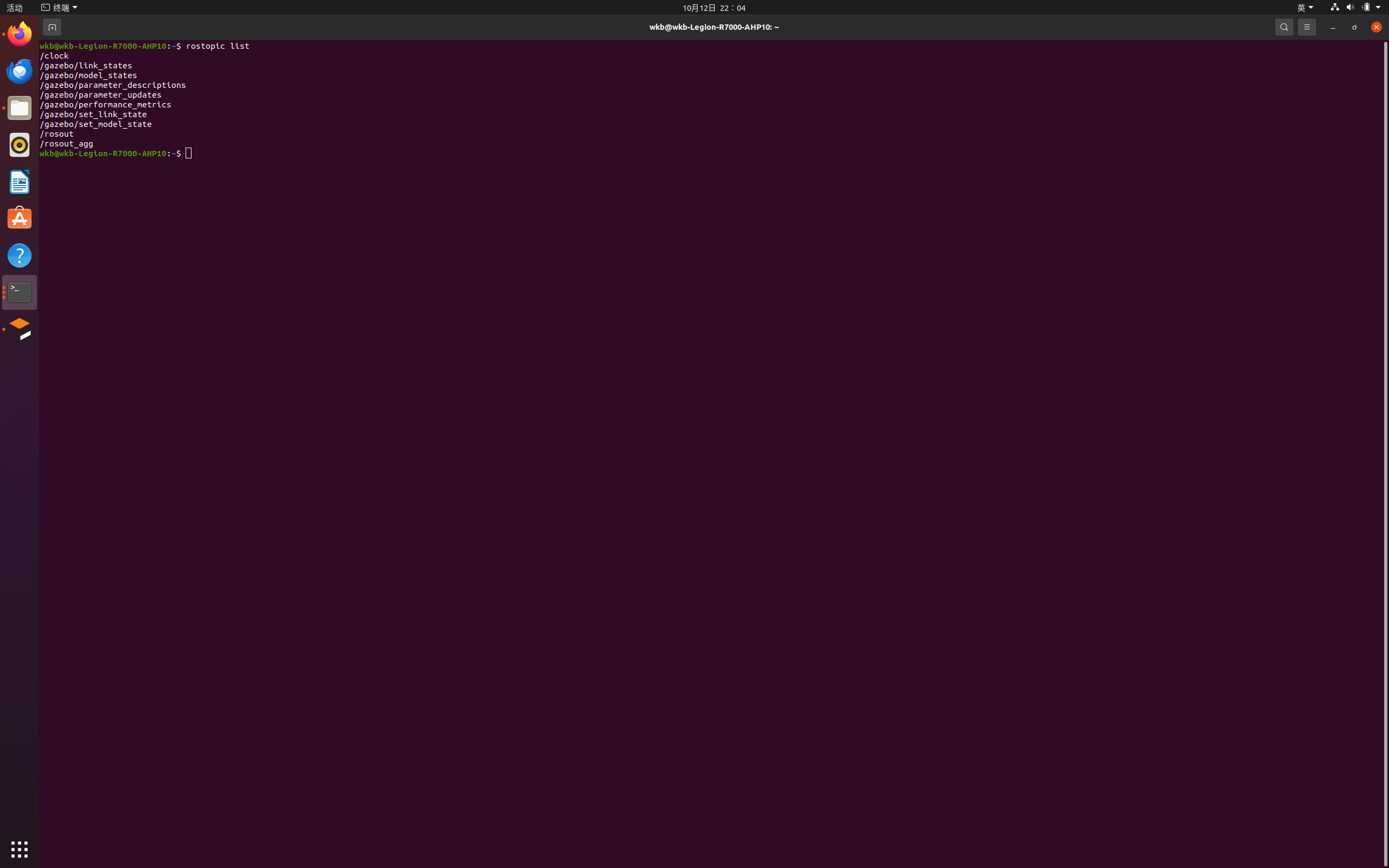

rostopic list

应能看到 /clock、/gazebo/link_states、/gazebo/model_states、/gazebo/set_model_state、/rosout 等话题，说明 ROS 已与 Gazebo 建立连接。

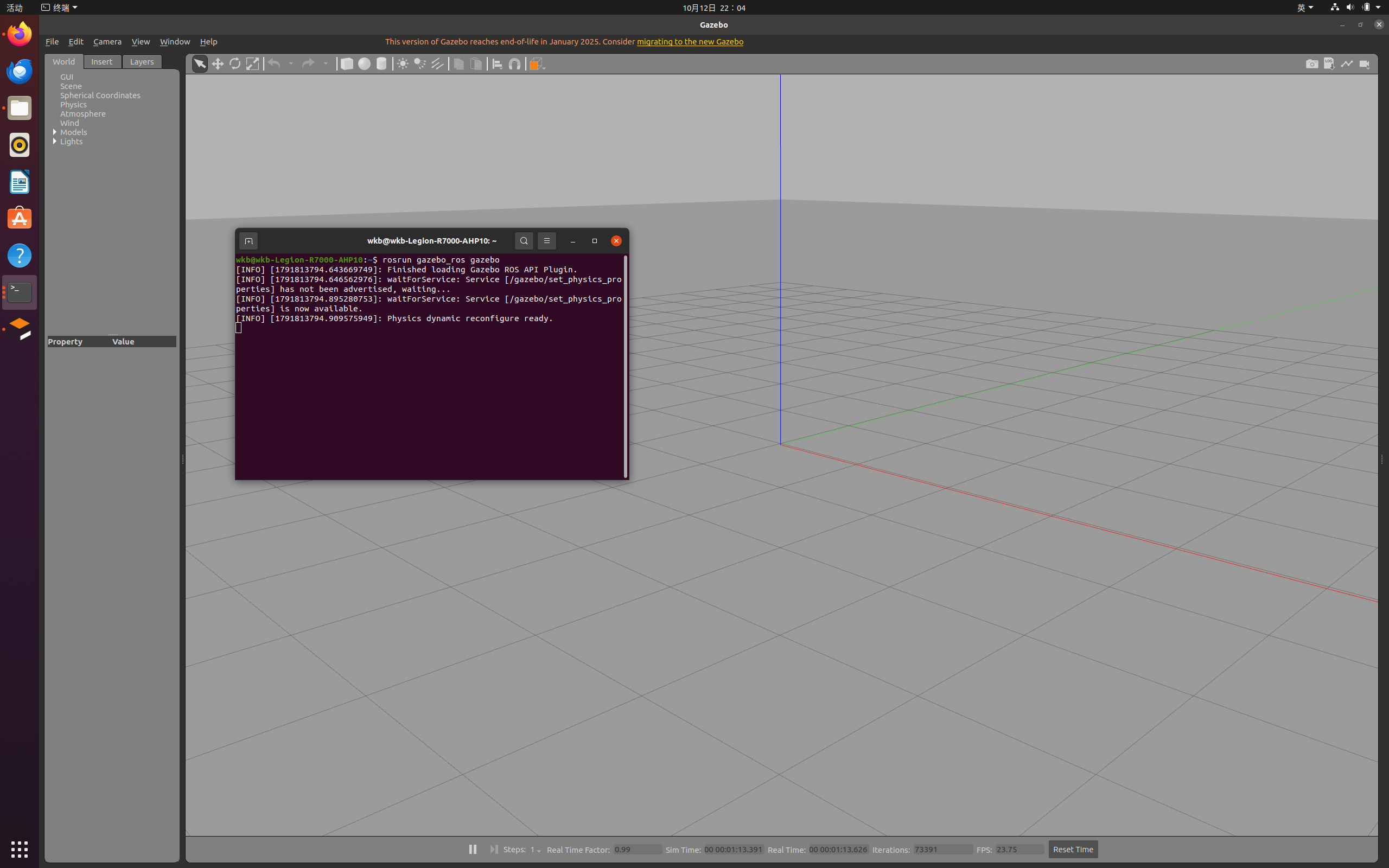

此时 Gazebo 中打开的是一个只有地面的空世界。

4. 安装 Gazebo 模型库

Gazebo 默认自带的模型很少，需要下载官方模型库，以便直接插入交通锥、垃圾箱等物体。

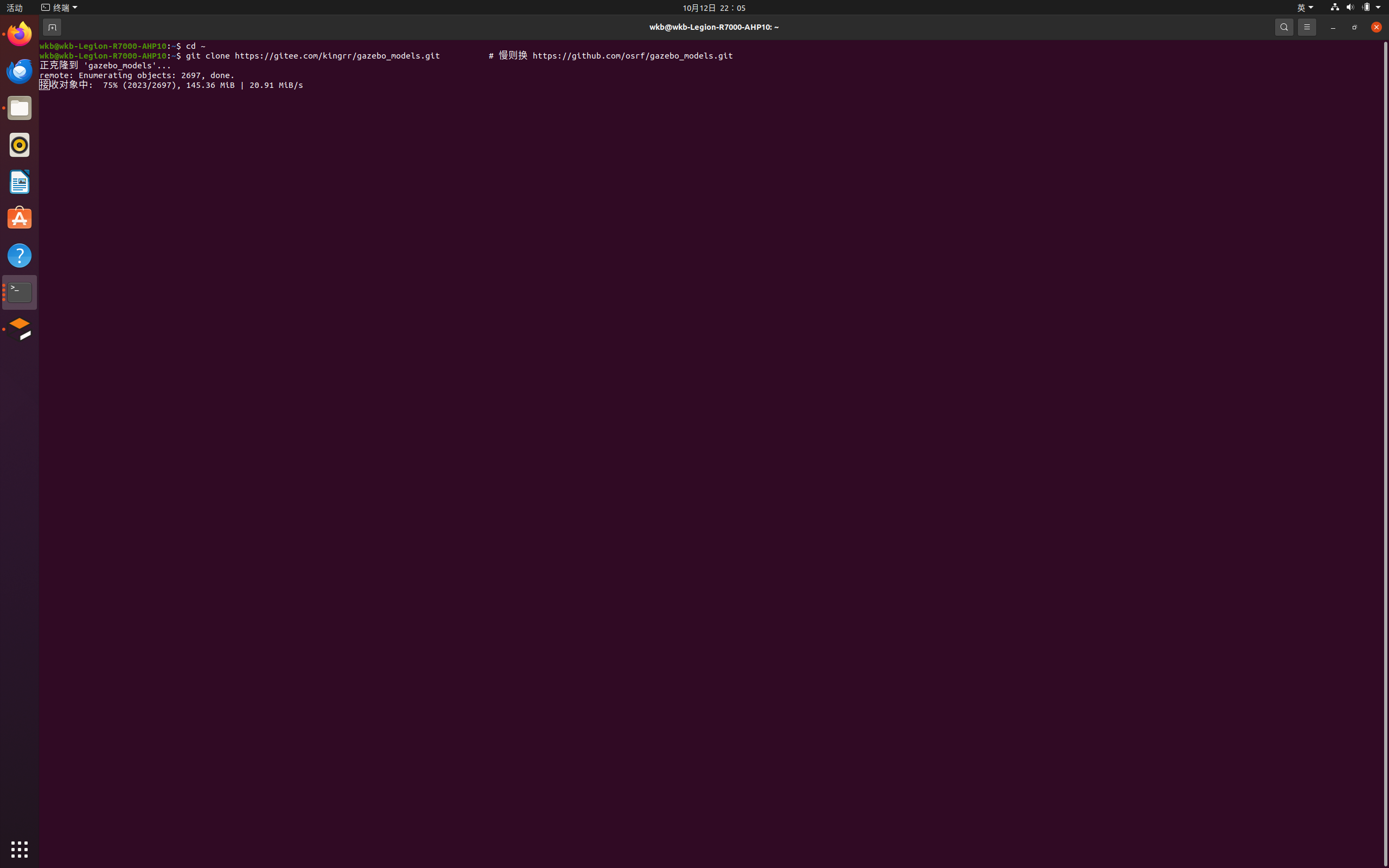

cd ~
# 下载模型库（GitHub 慢时可用 Gitee 镜像）
git clone https://gitee.com/kingrr/gazebo_models.git
# 或: git clone https://github.com/osrf/gazebo_models.git

模型库共 2697 个对象、约 194 MiB。

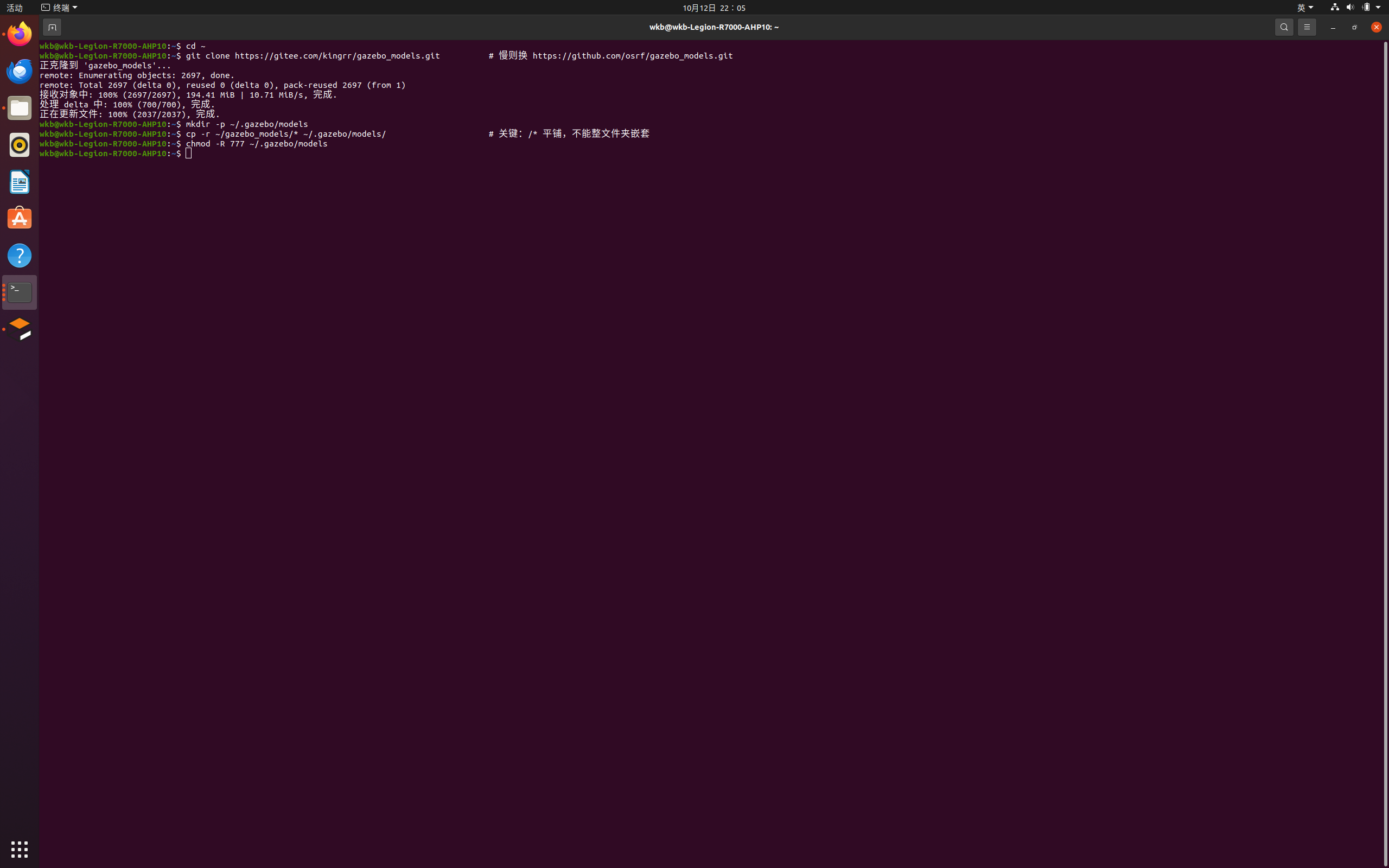

将模型库内部的各个模型文件夹平铺到 Gazebo 模型目录。注意不要把整个 gazebo_models 文件夹直接复制进去，多嵌套一层 Gazebo 不会识别：

mkdir -p ~/.gazebo/models
cp -r ~/gazebo_models/* ~/.gazebo/models/

模型文件可能带权限锁，批量授权：

chmod -R 777 ~/.gazebo/models

重启 Gazebo 后，点左侧 Insert 标签，可以看到大量模型（Ambulance、Construction Cone、Dumpster 等），说明模型库安装成功。

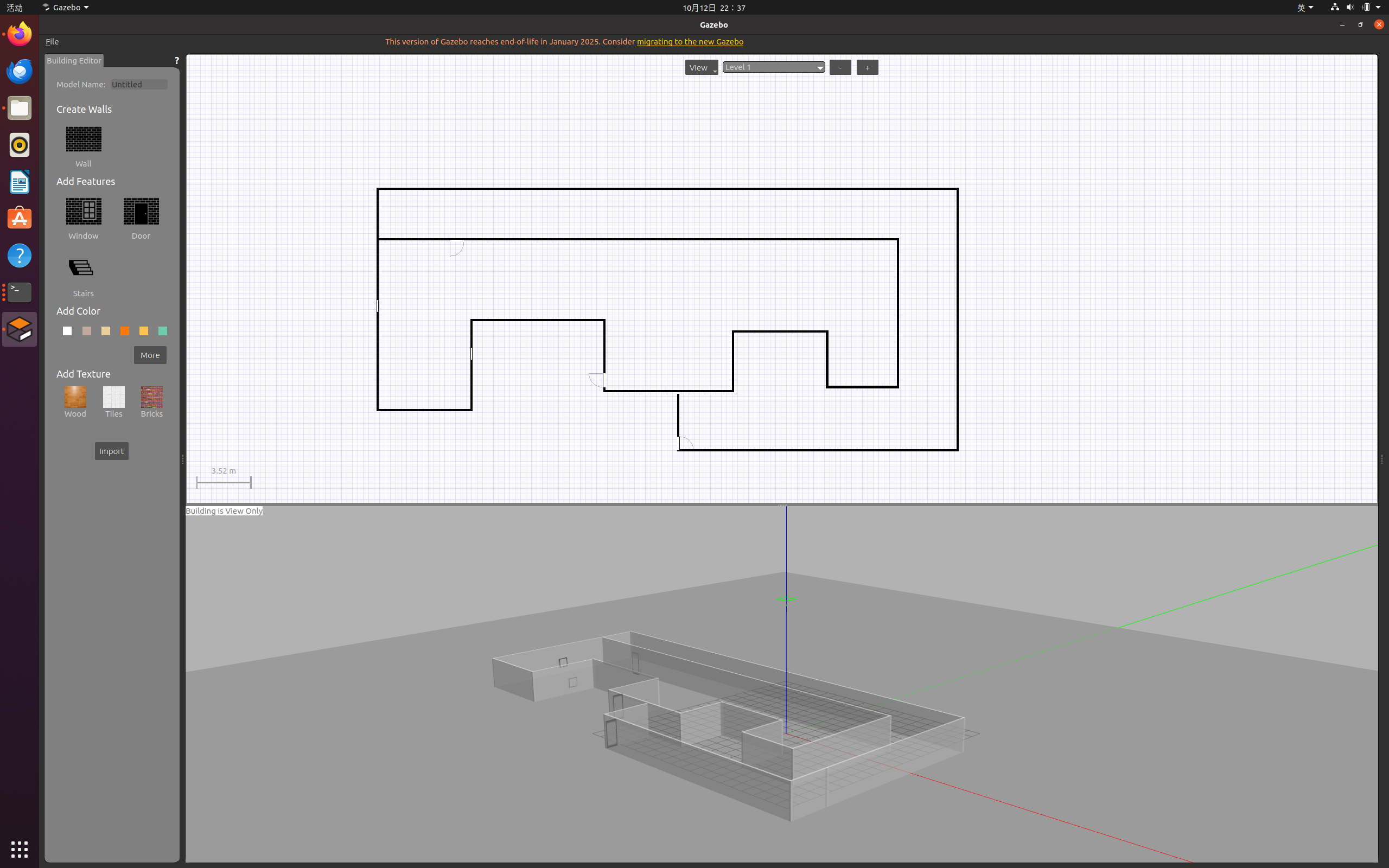

5. 使用 Building Editor 手绘房间

1. Gazebo 菜单：Edit → Building Editor，进入建筑编辑器；
2. 左上角 Model Name 填 my_room；
3. 选择左侧 Wall，在 2D 网格上逐段单击绘制墙体，闭合形成房间；可用 Window / Door 添加门窗；
4. 下方 3D 预览可实时查看房间效果。

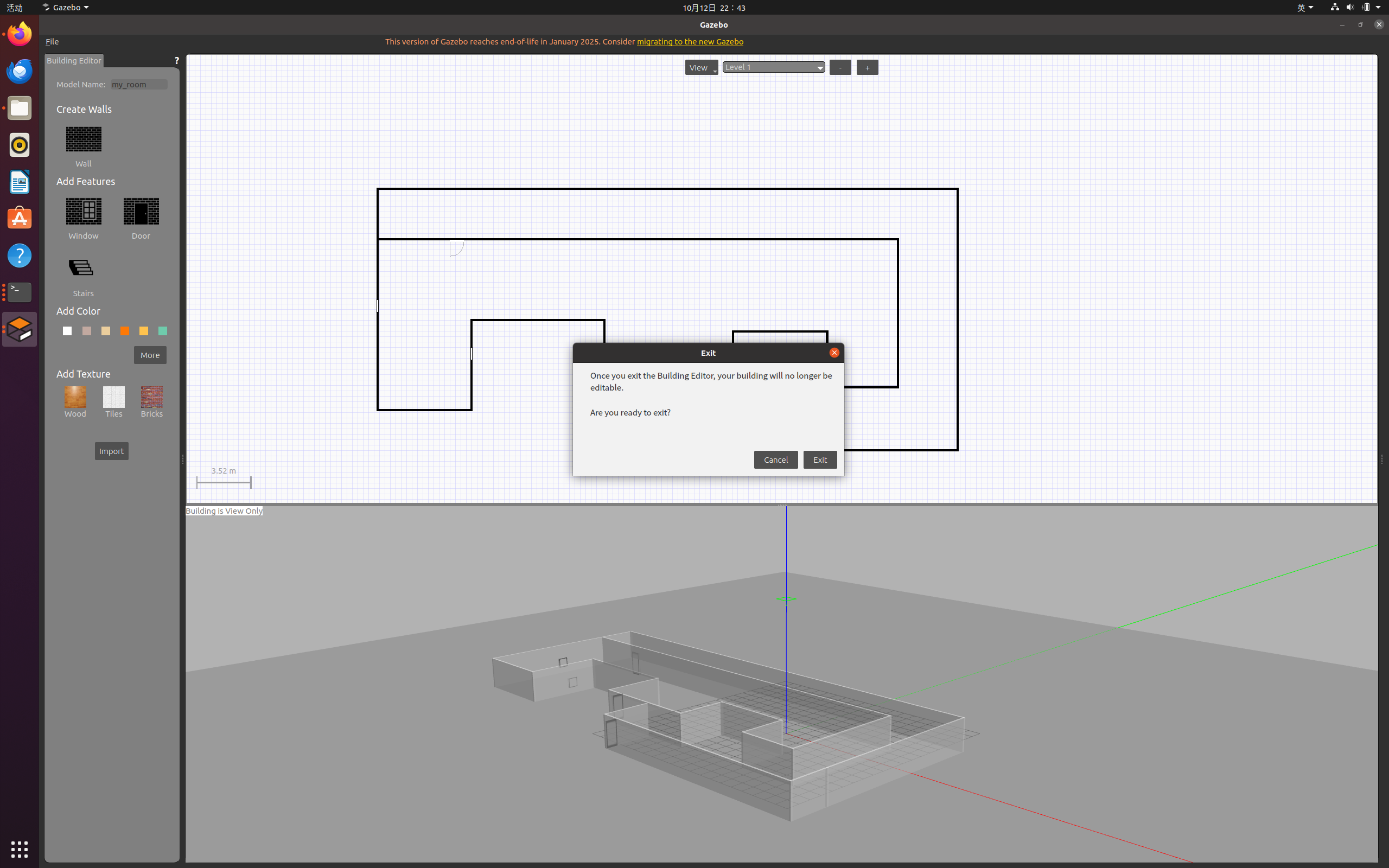

先不要直接点 Exit，否则模型不会保存。菜单 File → Save As，确认 Model Name 为 my_room，Location 选 ~/building_editor_models，点 Save。保存成功后再 File → Exit Building Editor，退出时弹出确认框：

> Once you exit the Building Editor, your building will no longer be editable. Are you ready to exit?

确认点 Exit。

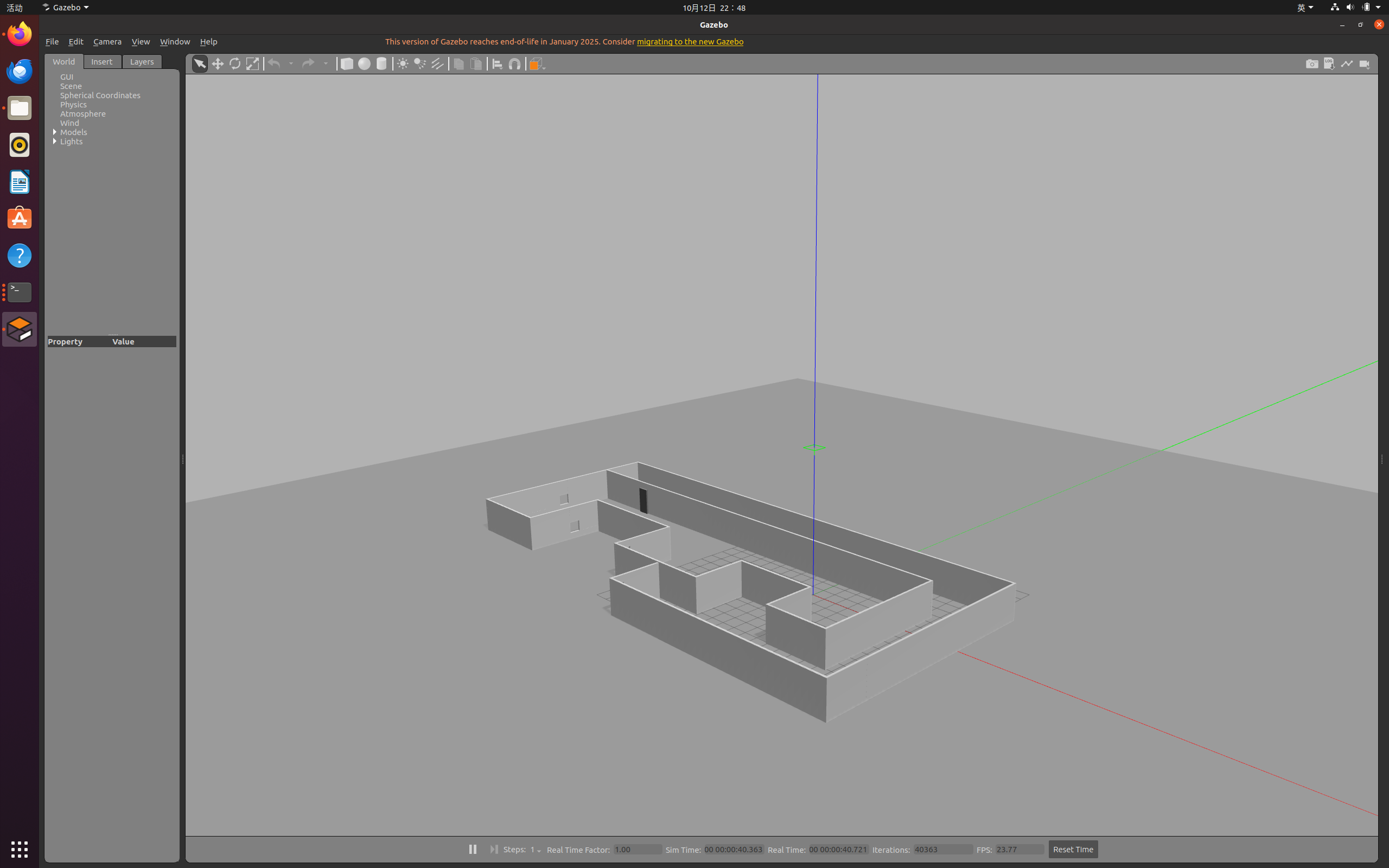

退出后，实体墙的房间直接出现在 Gazebo 场景中。编辑模式下 3D 预览里的墙是半透明的，那只是编辑模式的显示效果，退出后即为实体墙。

6. 放入交通锥并保存世界

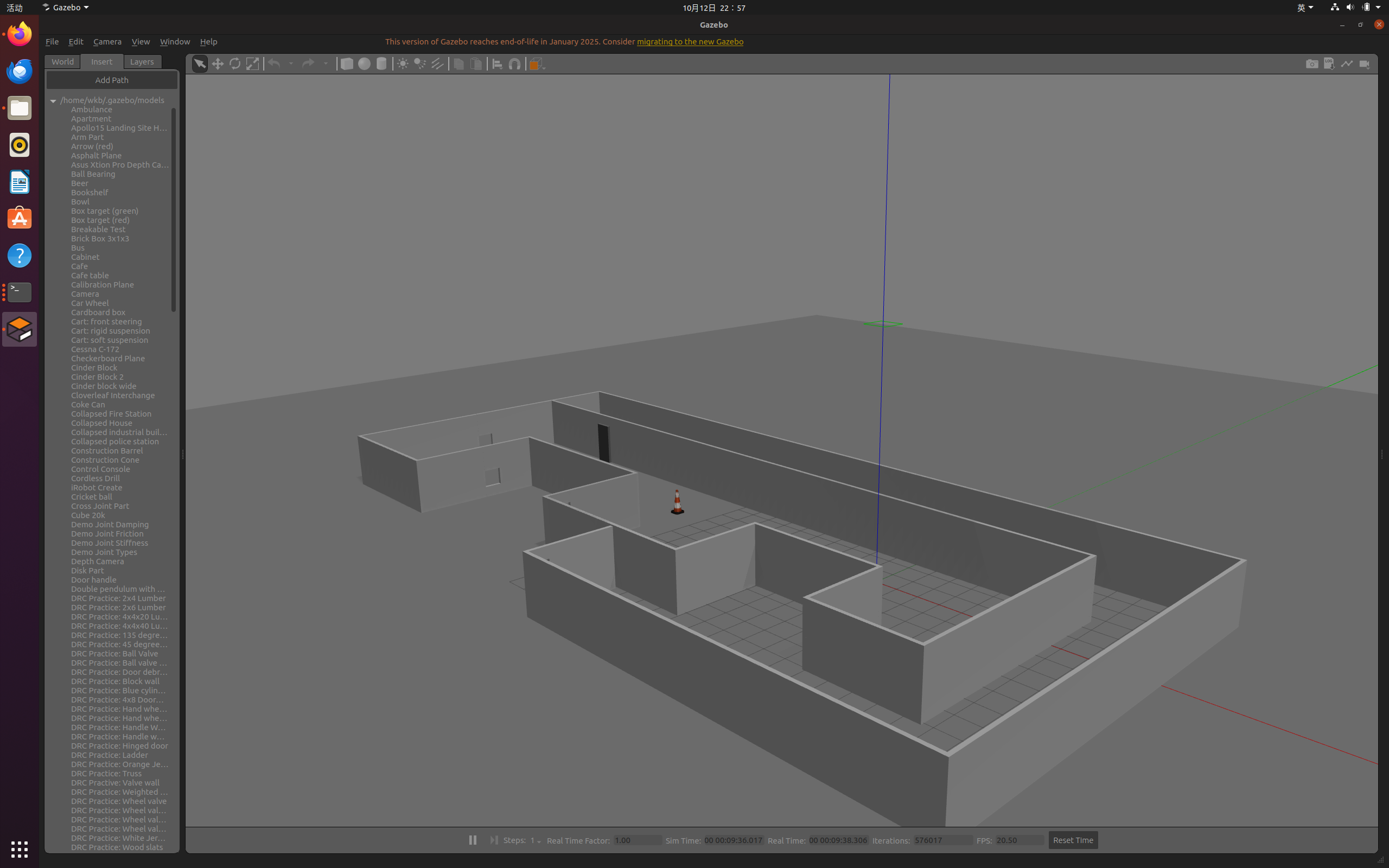

1. 点左侧 Insert 标签，找到 Construction Cone（交通锥）；
2. 点一下，鼠标移到房间门口/墙边单击放下；按 Esc 可取消手上的模型。

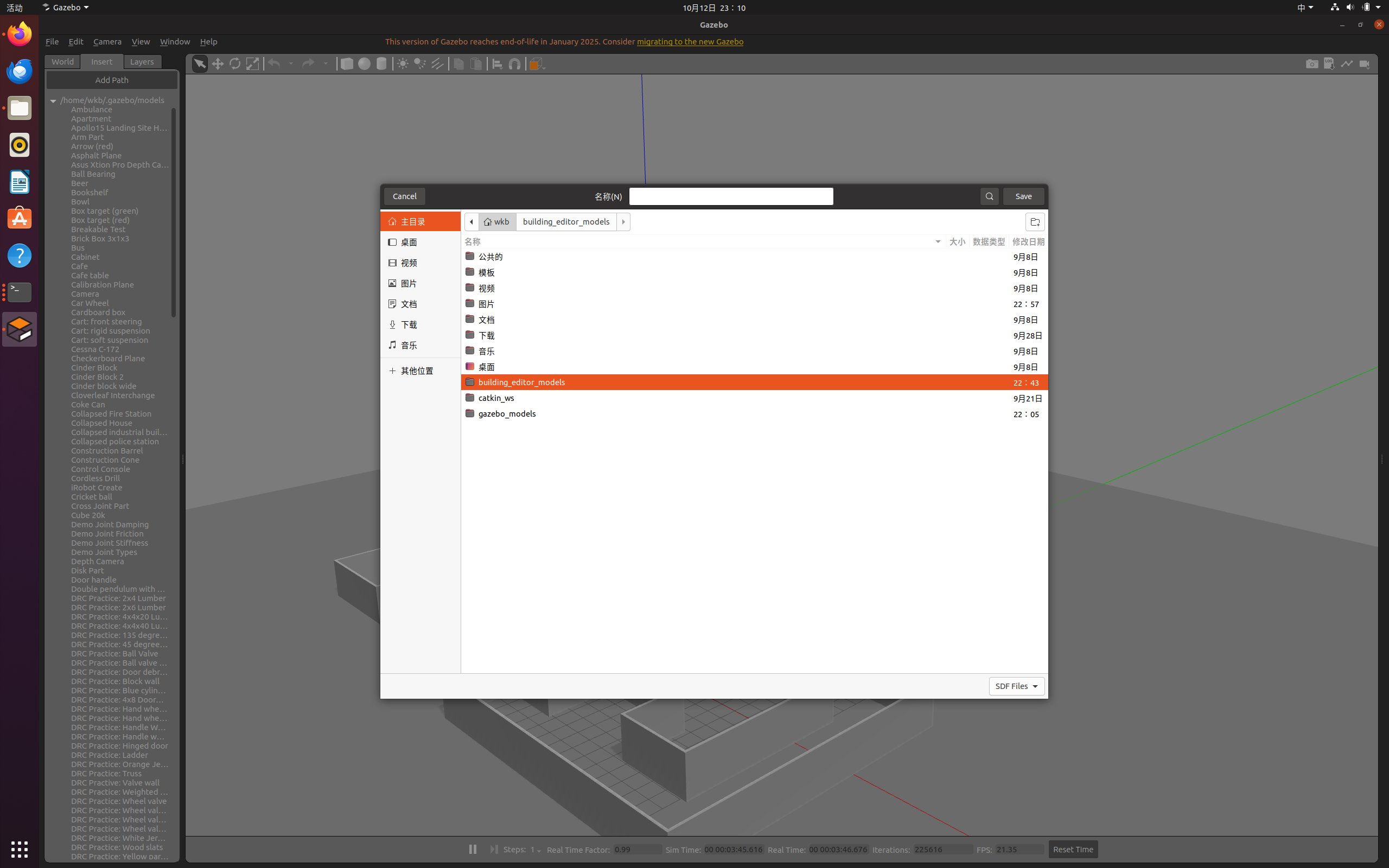

菜单 File → Save World As，路径选主目录，文件名完整输入 my_room.world，点 Save。

注意：后缀 .world 必须自己写。对话框右下角文件类型为 "SDF Files" 是正常的，.world 文件本质就是 SDF 格式；如果只填 my_room，会被存成 my_room.sdf。

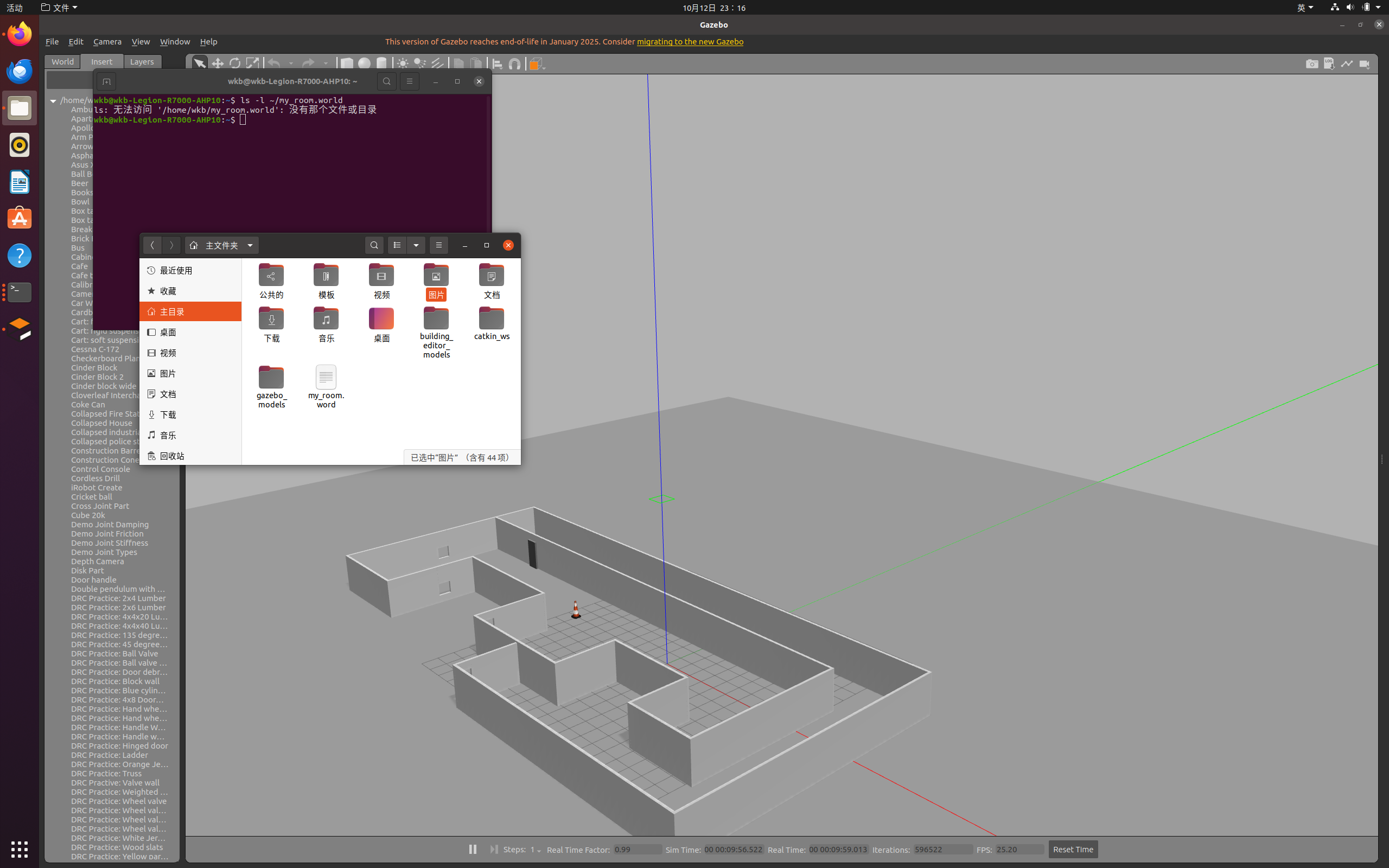

实际操作中文件名曾被误填为 my_room.word，文件管理器主目录中可以看到该文件，但 ls ~/my_room.world 报 "没有那个文件或目录"。

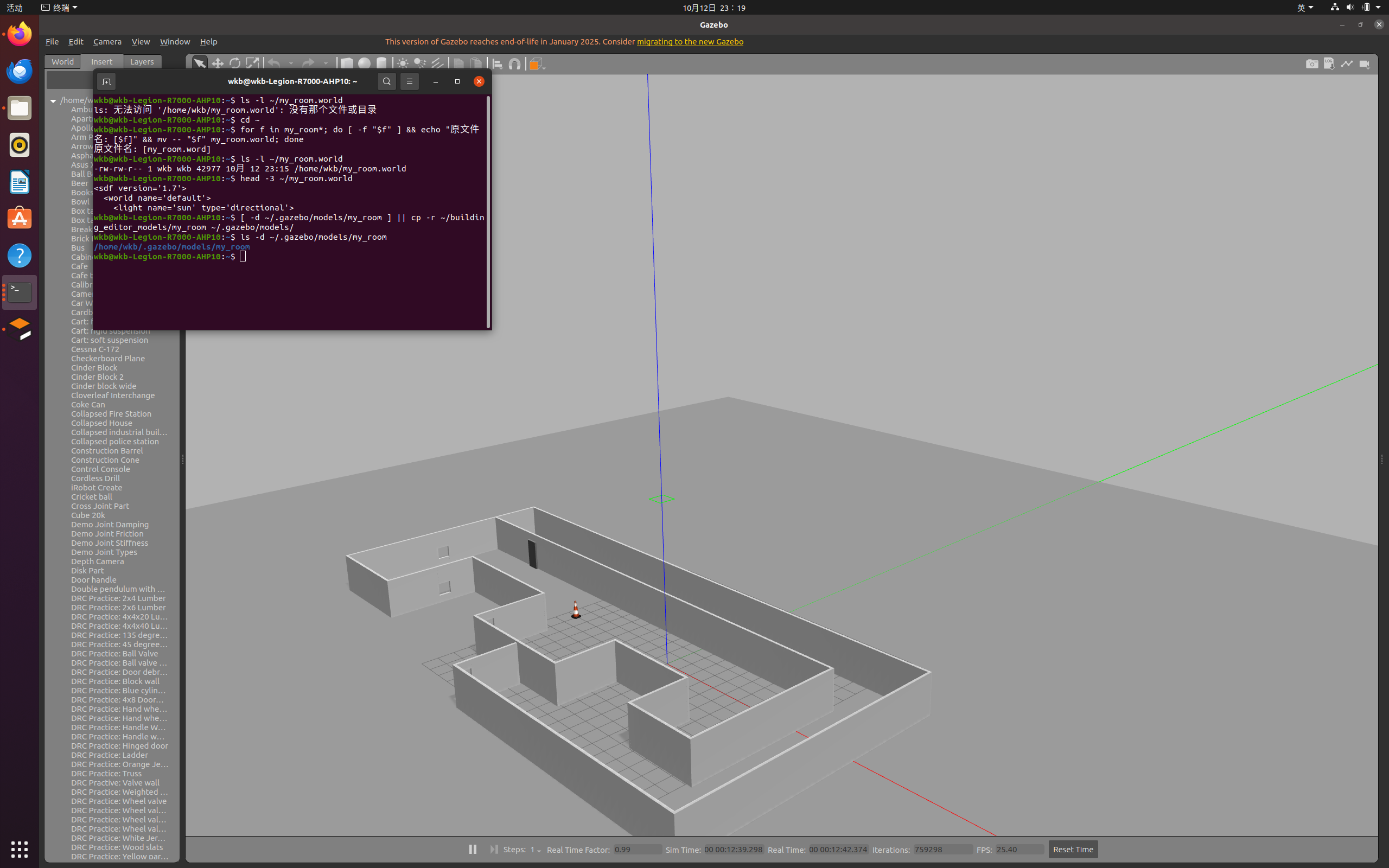

用循环自动匹配并改名为正确的 my_room.world：

cd ~
for f in my_room*; do [ -f "$f" ] && echo "原文件名: [$f]" && mv -- "$f" my_room.world; done

实测输出 原文件名: [my_room.word]。再执行：

ls -l ~/my_room.world
head -3 ~/my_room.world

修复后文件大小为 42977 字节，文件头依次为 <sdf version='1.7'>、<world name='default'>、<light name='sun' type='directional'>。

同时将 Building Editor 保存的房间模型复制到 Gazebo 模型目录（已存在则跳过）：

[ -d ~/.gazebo/models/my_room ] || cp -r ~/building_editor_models/my_room ~/.gazebo/models/

7. 下载 mrobot 功能包并安装依赖

mrobot 功能包来自《ROS 机器人开发实践》配套源码 ros_exploring。

# 准备 catkin 工作空间（如已存在可跳过）
mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src

# 下载配套源码

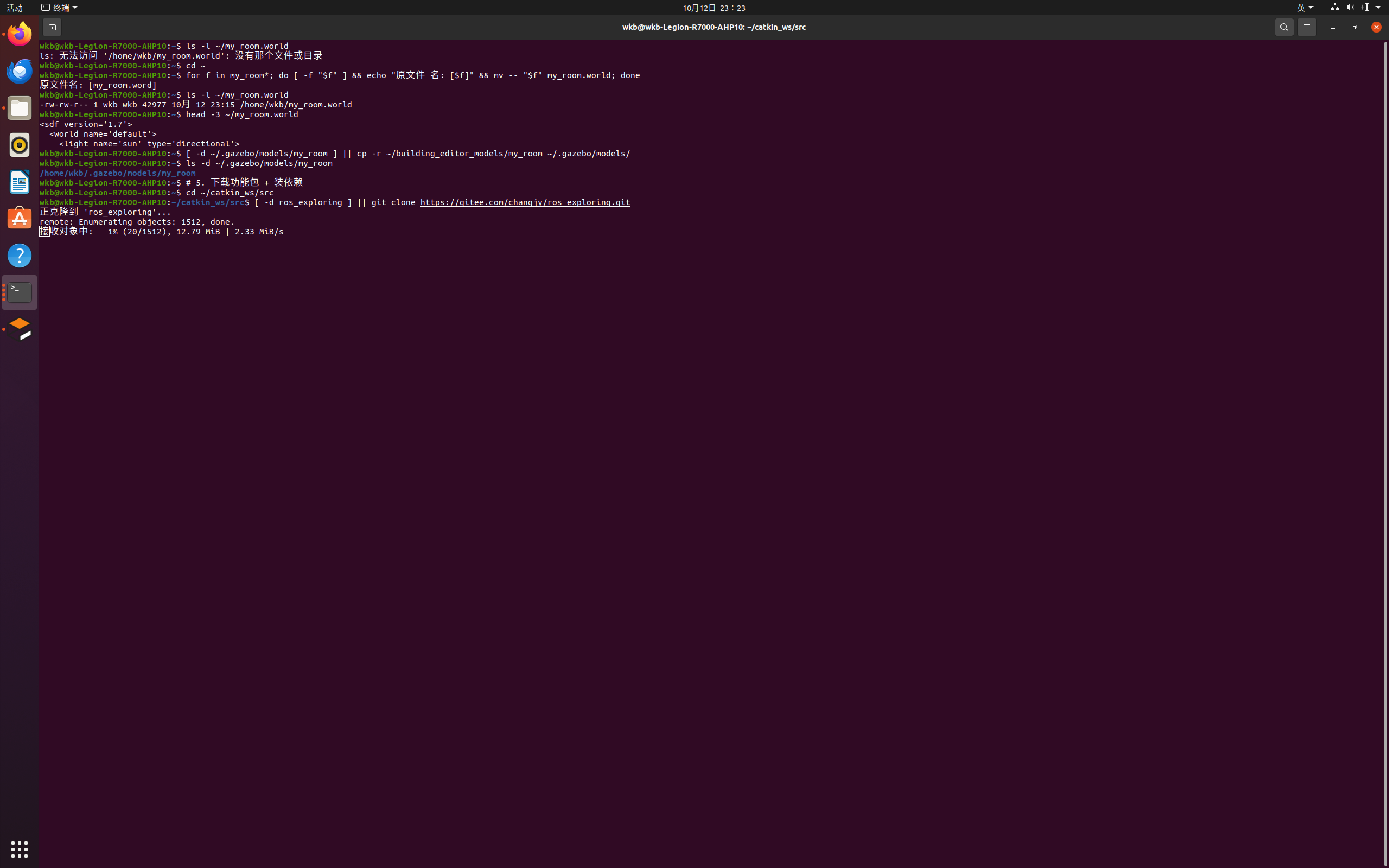

git clone https://gitee.com/changjy/ros_exploring.git
# 或: git clone https://github.com/huchunxu/ros_exploring.git

# 把 mrobot_gazebo 功能包复制到 src 根目录
cp -r ros_exploring/robot_mrobot/mrobot_gazebo .

克隆输出共 1512 个对象、约 147 MiB。

重要：ros_exploring 只作为源码下载目录，不能留在 src/ 里，否则会与复制出来的包同名冲突（详见 10.1）。复制完成后把它移出 src：

mv ~/catkin_ws/src/ros_exploring ~/ros_exploring_src

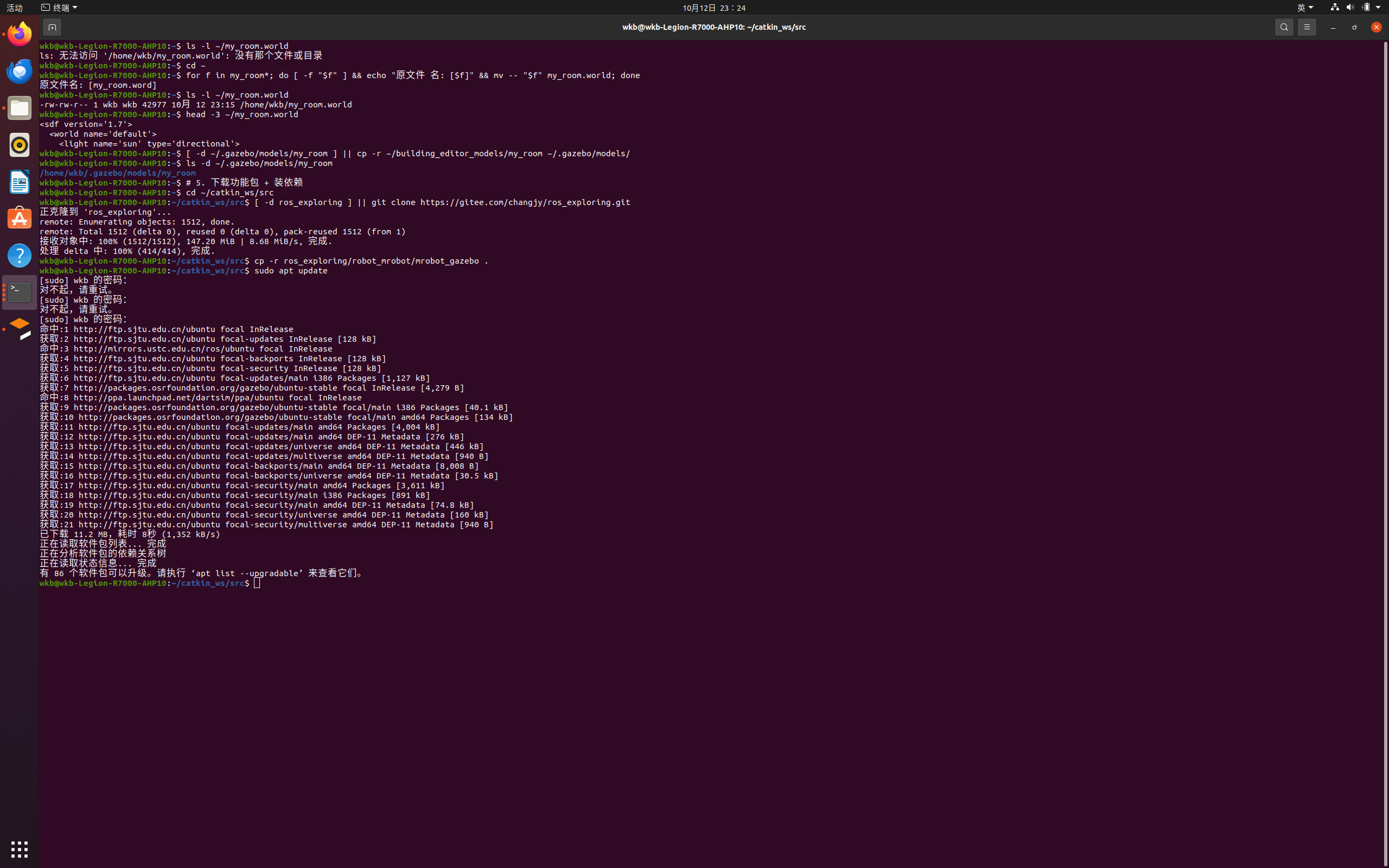

安装依赖：

sudo apt update
sudo apt install -y ros-noetic-gazebo-ros-pkgs ros-noetic-gazebo-ros-control \
                    ros-noetic-joint-state-publisher ros-noetic-robot-state-publisher ros-noetic-xacro

8. 放置世界与房间模型

为让仓库中的世界在任何机器上都能加载，把世界文件和房间模型放进功能包：

# 世界文件
cp ~/my_room.world ~/catkin_ws/src/mrobot_gazebo/worlds/

# 房间模型（Building Editor 保存的模型文件夹）
cp -r ~/building_editor_models/my_room ~/catkin_ws/src/mrobot_gazebo/models/

原始 launch 默认加载的是 cloister.world（回廊世界），需要替换为自建世界：

sed -i 's#worlds/cloister.world#worlds/my_room.world#' \
       ~/catkin_ws/src/mrobot_gazebo/launch/mrobot_laser_nav_gazebo.launch

替换后确认：

grep world_name ~/catkin_ws/src/mrobot_gazebo/launch/mrobot_laser_nav_gazebo.launch

必须显示：

<arg name="world_name" value="$(find mrobot_gazebo)/worlds/my_room.world"/>

功能包的 package.xml 中已通过下面的导出，让 Gazebo 自动把包内 models/ 加入模型搜索路径：

<export>
  <gazebo_ros gazebo_model_path="${prefix}/models"/>
</export>

9. 编译

cd ~/catkin_ws
catkin_make
source devel/setup.bash

10. 首次启动与问题排查

先关闭手动打开的 Gazebo 窗口，然后执行：

roslaunch mrobot_gazebo mrobot_laser_nav_gazebo.launch

实际复现过程中先后出现了以下问题，逐一排查。

10.1 功能包重名

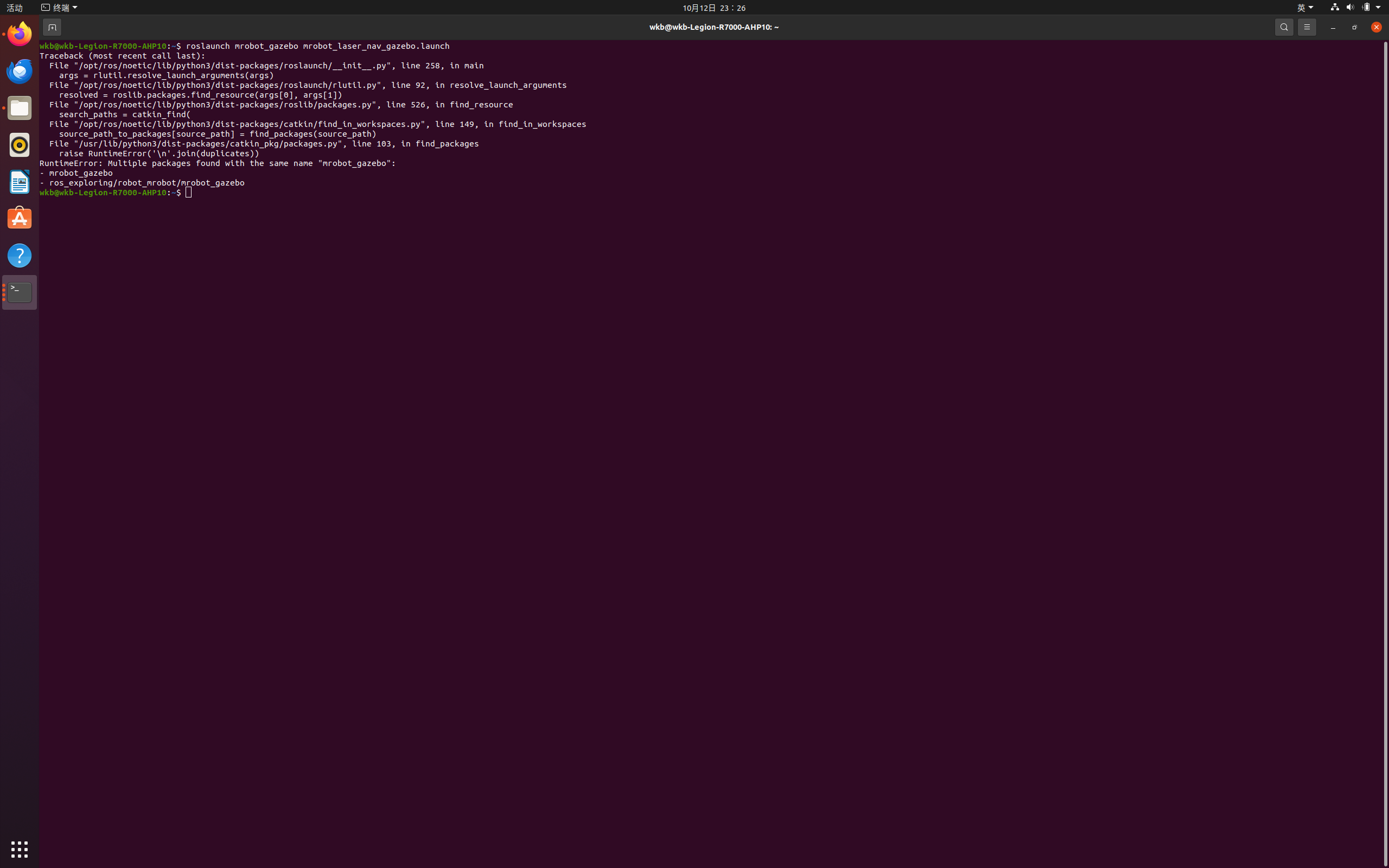

如果 ros_exploring 留在了 src/ 中，roslaunch 在扫描工作空间时会报：

RuntimeError: Multiple packages found with the same name "mrobot_gazebo":
- mrobot_gazebo
- ros_exploring/robot_mrobot/mrobot_gazebo

10.2 移动命令被误输

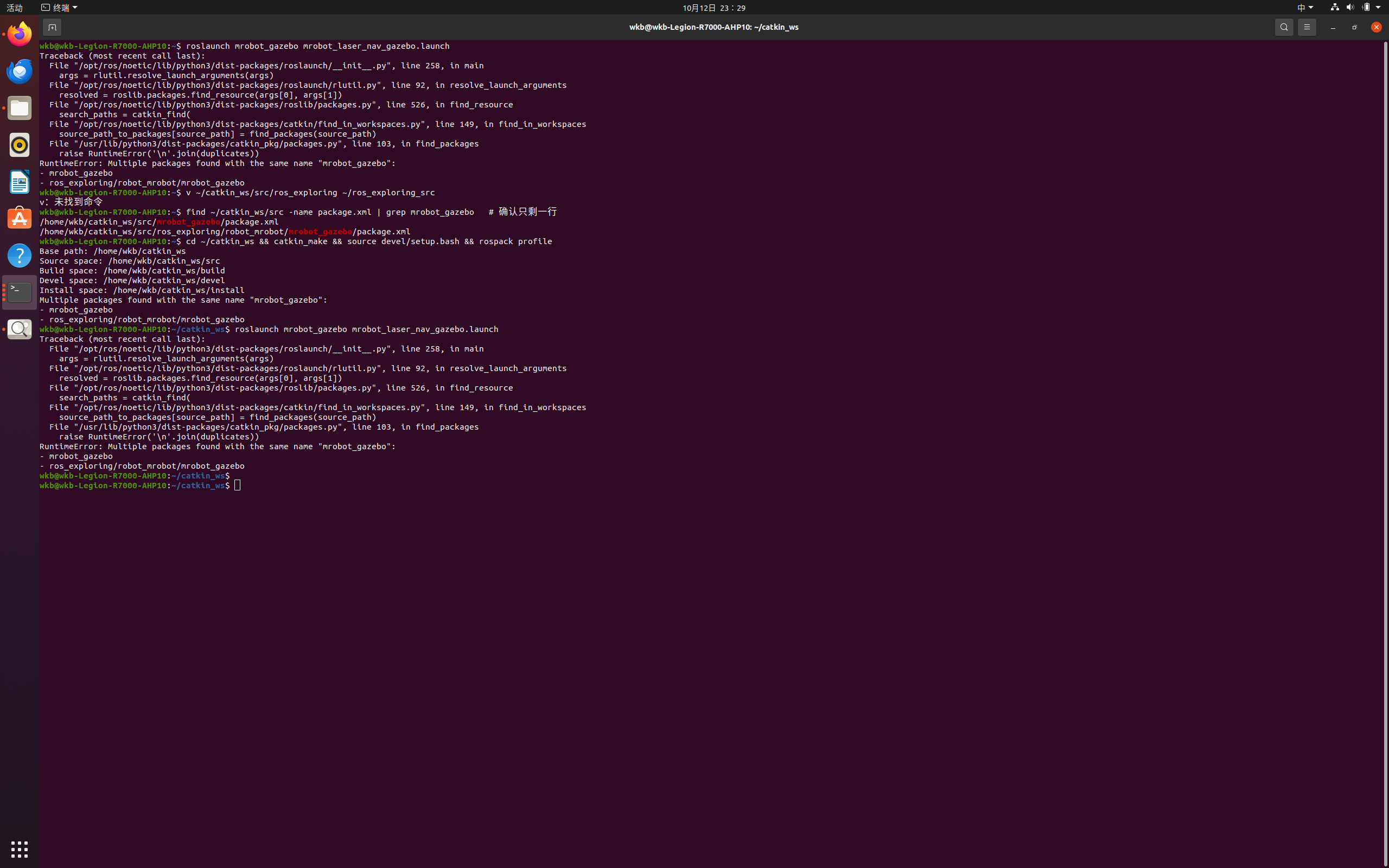

排查时曾将移动命令误输成 v（v: 未找到命令），导致 ros_exploring 实际没有移动；执行 find 验证时仍能看到两个 package.xml，之后的 catkin_make 和 roslaunch 仍然报重名。

find ~/catkin_ws/src -name package.xml | grep mrobot_gazebo
# 正确情况下应只剩一行：
# /home/wkb/catkin_ws/src/mrobot_gazebo/package.xml

重新输入正确的 mv 命令（第 7 节）后，重名问题消除。

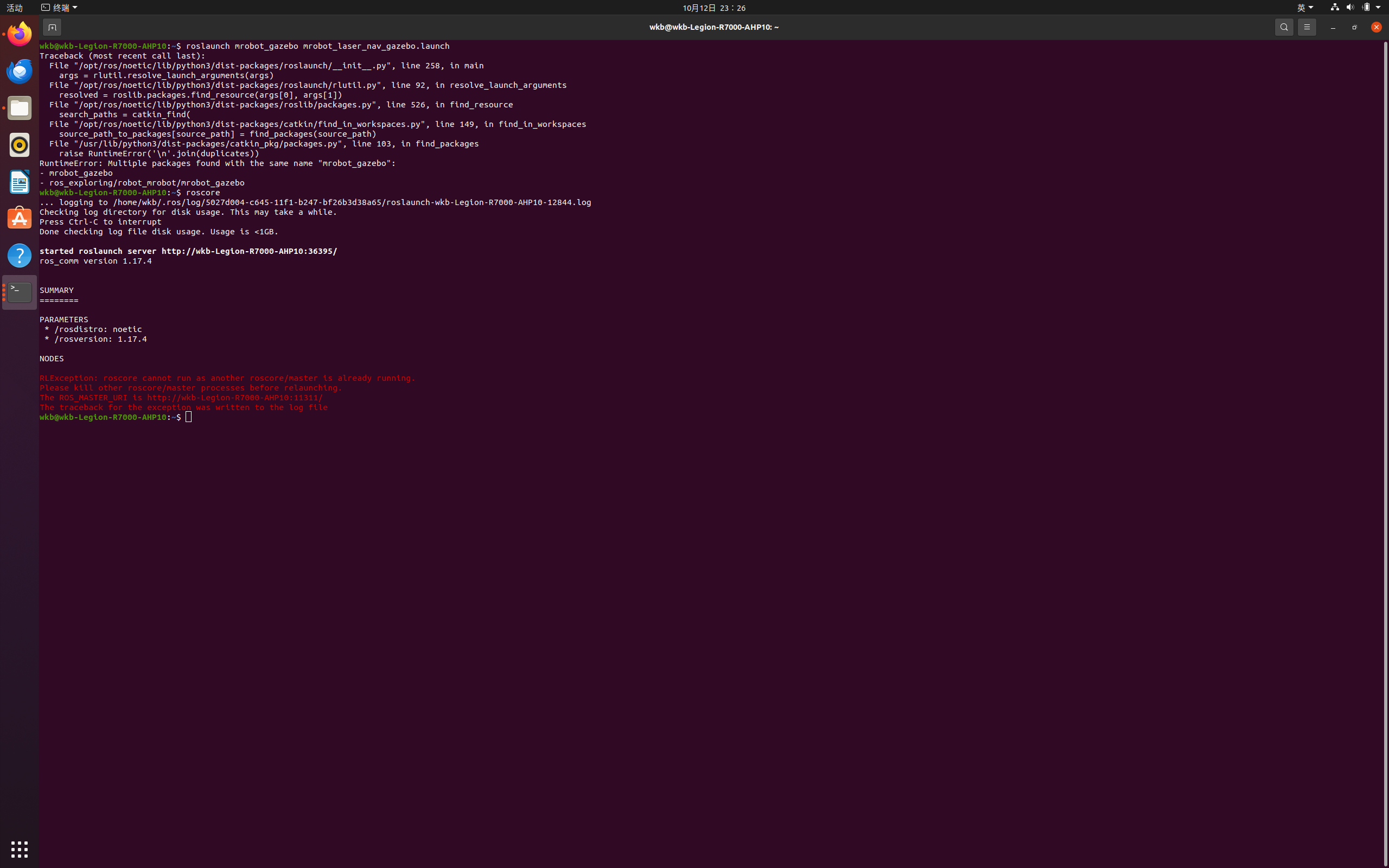

10.3 手动启动 roscore 报错

roslaunch 会自动启动 ROS Master，无需再手动运行 roscore。如果已有一个 Master 在运行，再手动执行 roscore 会报：

RLException: roscore cannot run as another roscore/master is already running.
Please kill other roscore/master processes before relaunching.

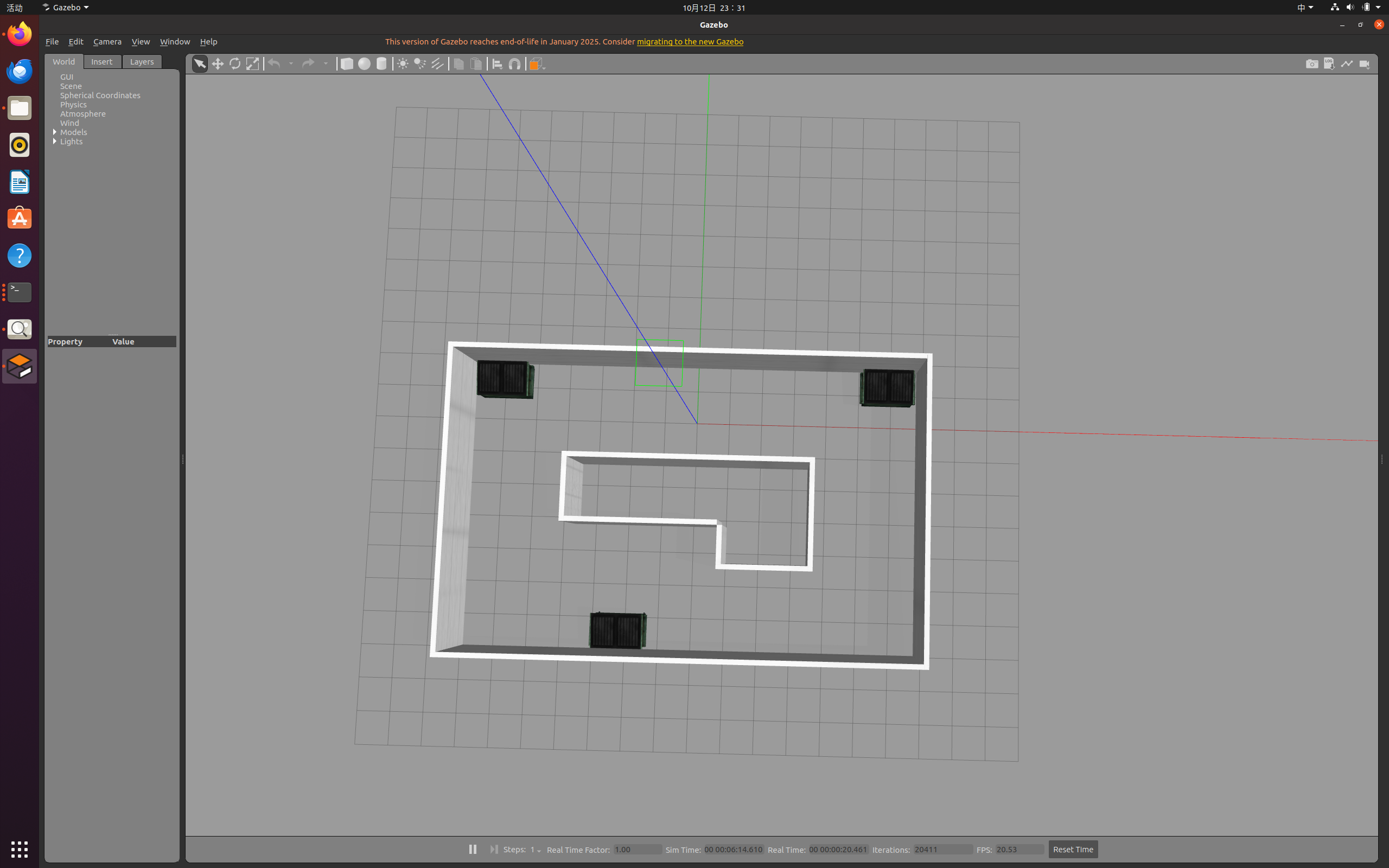

10.4 错误加载回廊世界

若 launch 中世界仍指向 cloister.world，打开的是一个回字形回廊世界，场景中还有三个黑色垃圾箱（Dumpster），与自建房间不符。

按第 8 节用 sed 替换为 my_room.world 并重新编译后，才能正确加载手绘房间。

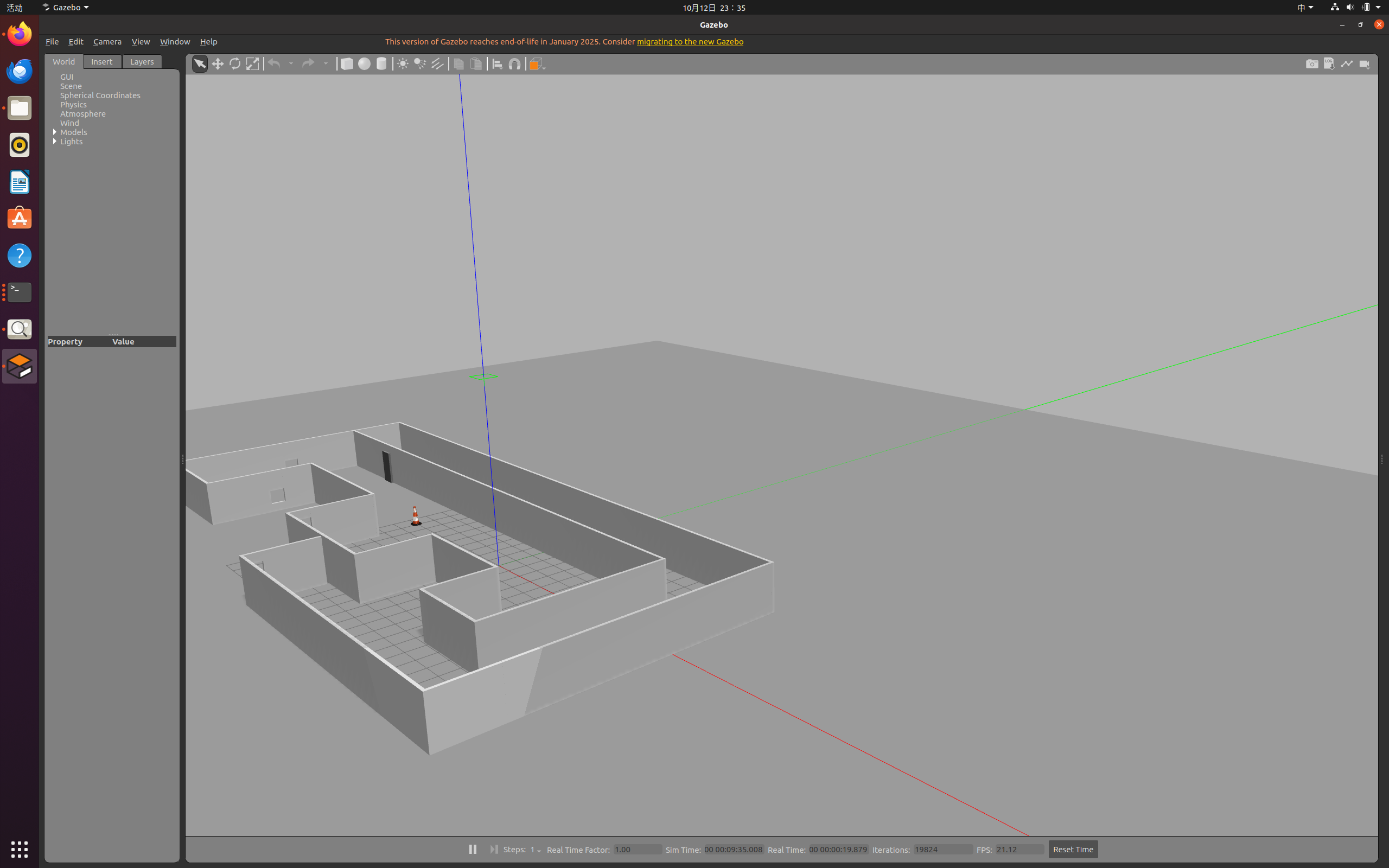

10.5 正确加载房间

世界替换成功后，Gazebo 中正确出现手绘房间（含交通锥），但此时小车尚未成功生成。

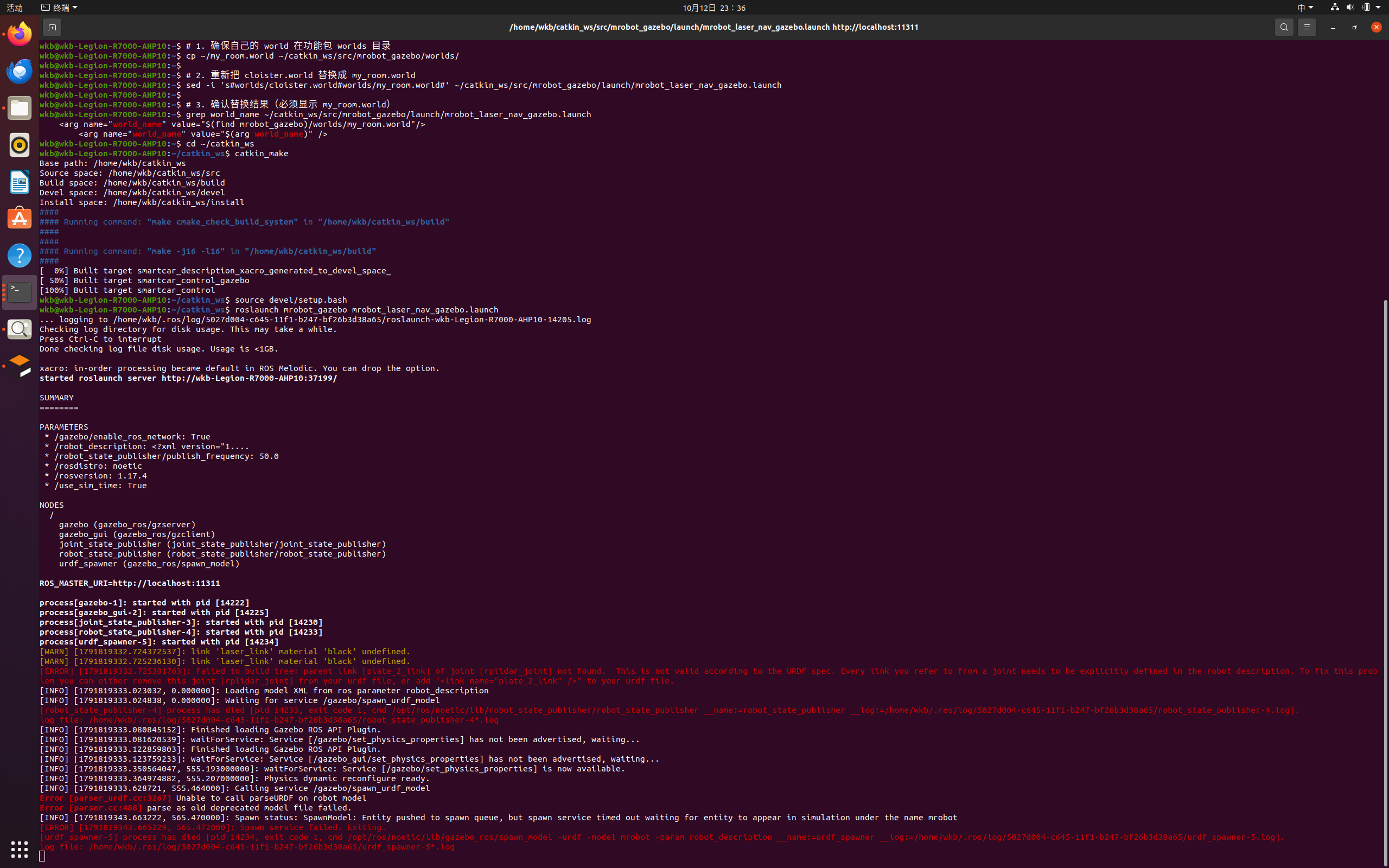

10.6 xacro 解析错误

首次启动时，robot_state_publisher 与 urdf_spawner 还会输出一系列 xacro 错误：

[WARN] link 'laser_link' material 'black' undefined.
[ERROR] Failed to build tree: parent link [plate_2_link] of joint [rplidar_joint] not found.
[robot_state_publisher-4] process has died [pid 14233, exit code 1]
Error [parser_urdf.cc:3267] Unable to call parseURDF on robot model
Error [parser.cc:488] parse as old deprecated model file failed.
[INFO] Spawn status: SpawnModel: Entity pushed to spawn queue, but spawn service
       timed out waiting for entity to appear in simulation under the name mrobot
[ERROR] Spawn service failed. Exiting.

根因是 mrobot_body.urdf.xacro 中的宏调用缺少 xacro: 命名空间前缀，宏没有被展开，导致 plate_2_link 等链接根本不存在。

11. 修复 xacro 并重新启动

11.1 给宏调用补全前缀

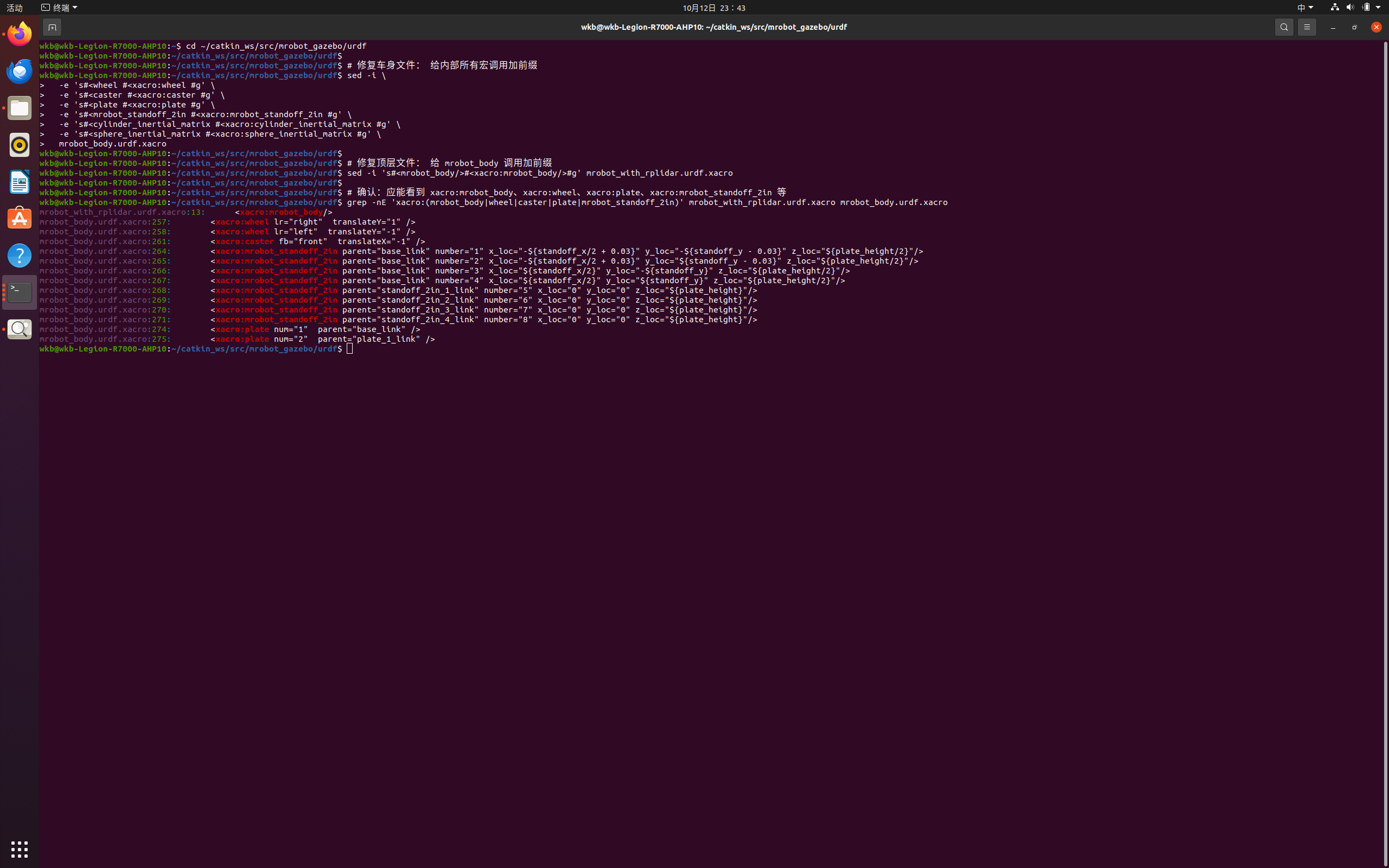

在 urdf 目录下批量给车身文件中所有宏调用加上 xacro: 前缀：

cd ~/catkin_ws/src/mrobot_gazebo/urdf

sed -i \
  -e 's#<wheel #<xacro:wheel #g' \
  -e 's#<caster #<xacro:caster #g' \
  -e 's#<plate #<xacro:plate #g' \
  -e 's#<mrobot_standoff_2in #<xacro:mrobot_standoff_2in #g' \
  -e 's#<cylinder_inertial_matrix #<xacro:cylinder_inertial_matrix #g' \
  -e 's#<sphere_inertial_matrix #<xacro:sphere_inertial_matrix #g' \
  mrobot_body.urdf.xacro

同时修复顶层文件中的车身调用：

sed -i 's#<mrobot_body/>#<xacro:mrobot_body/>#g' mrobot_with_rplidar.urdf.xacro

用 grep 确认：

grep -nE 'xacro:(mrobot_body|wheel|caster|plate|mrobot_standoff_2in)' \
       mrobot_with_rplidar.urdf.xacro mrobot_body.urdf.xacro

应能看到 <xacro:mrobot_body/>、<xacro:wheel .../>、<xacro:caster .../>、<xacro:plate .../>、<xacro:mrobot_standoff_2in .../> 等全部带前缀。

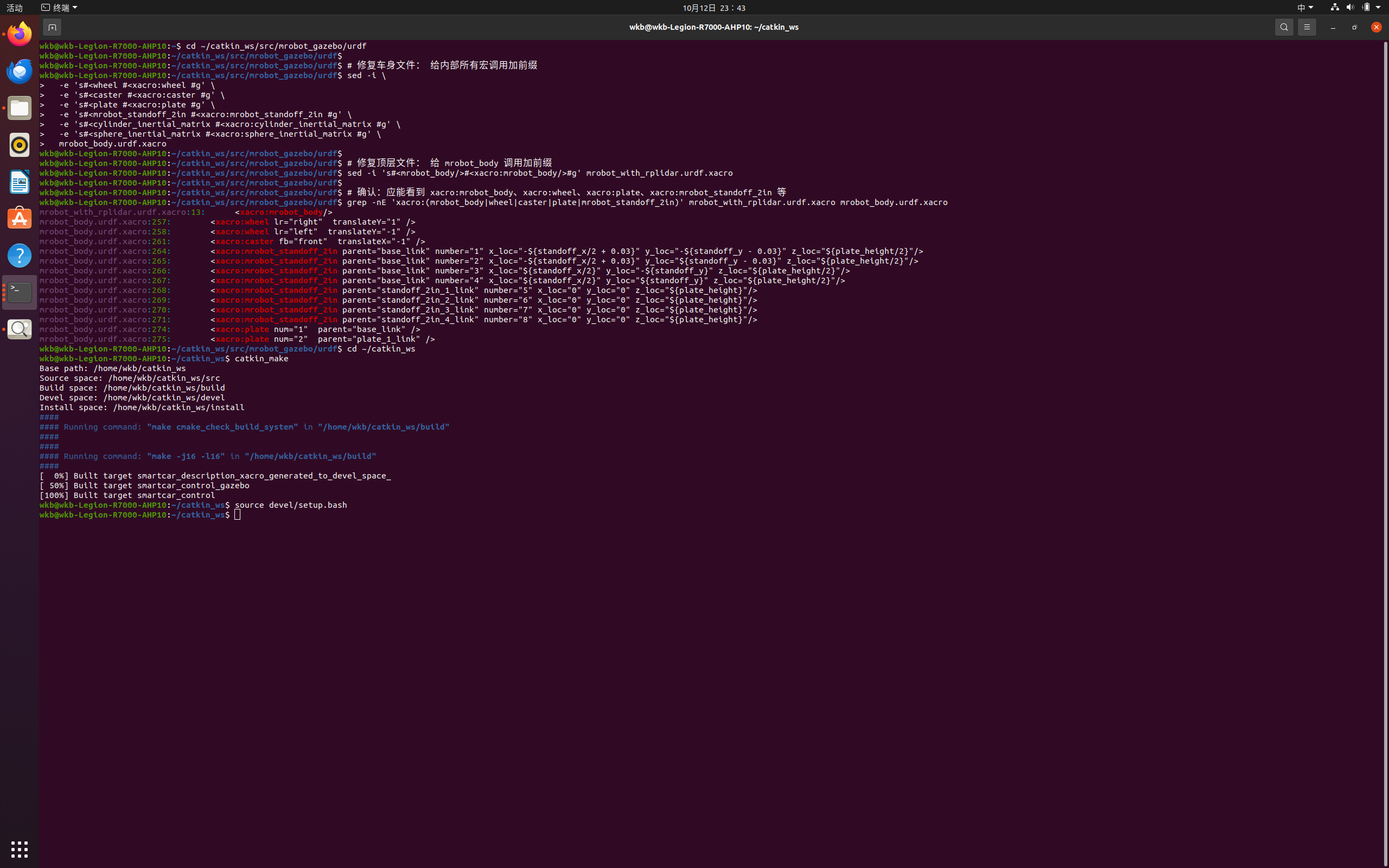

11.2 重新编译

cd ~/catkin_ws
catkin_make
source devel/setup.bash

编译输出中所有目标均为 100%，无报错。

11.3 启动验收

roslaunch mrobot_gazebo mrobot_laser_nav_gazebo.launch

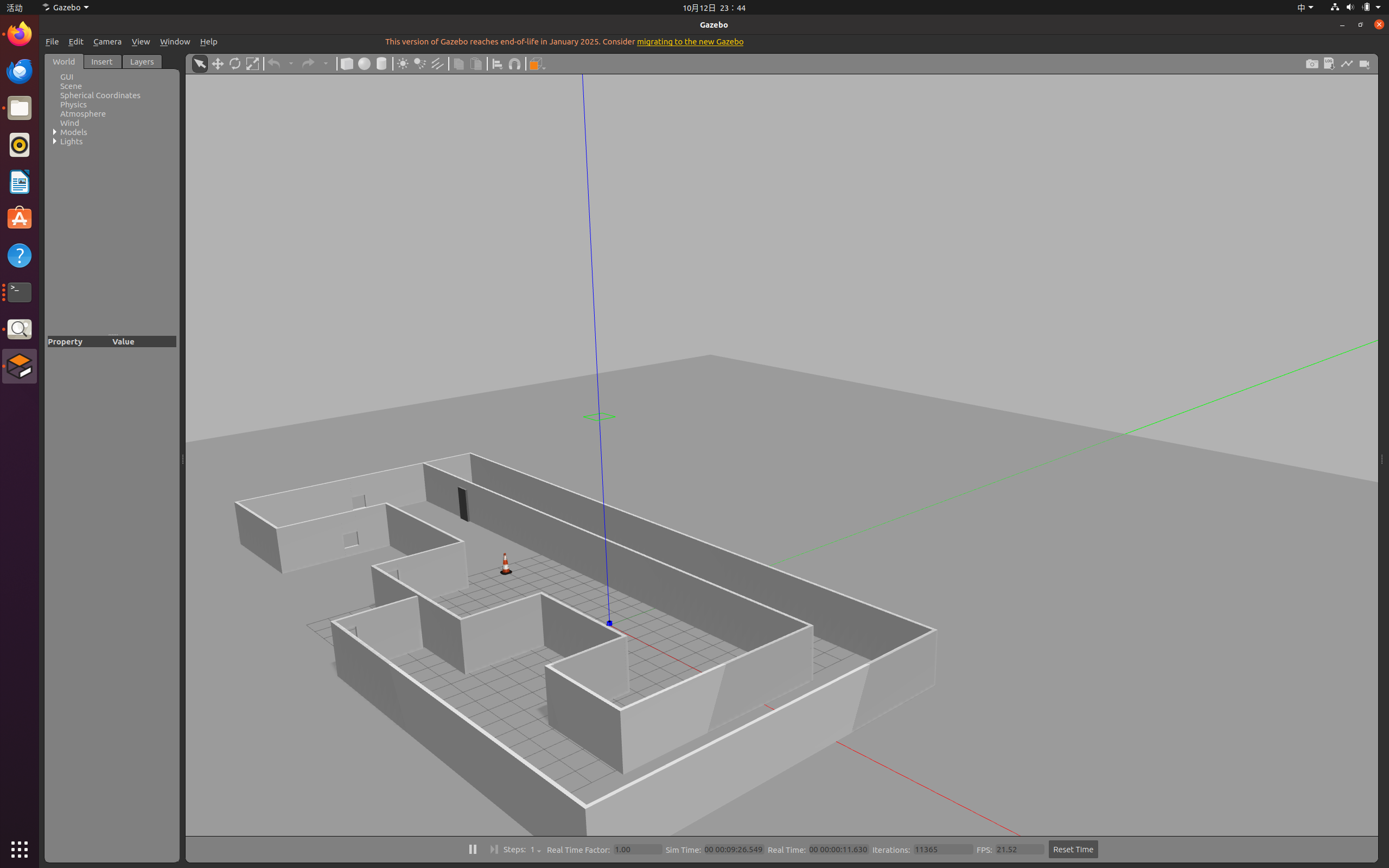

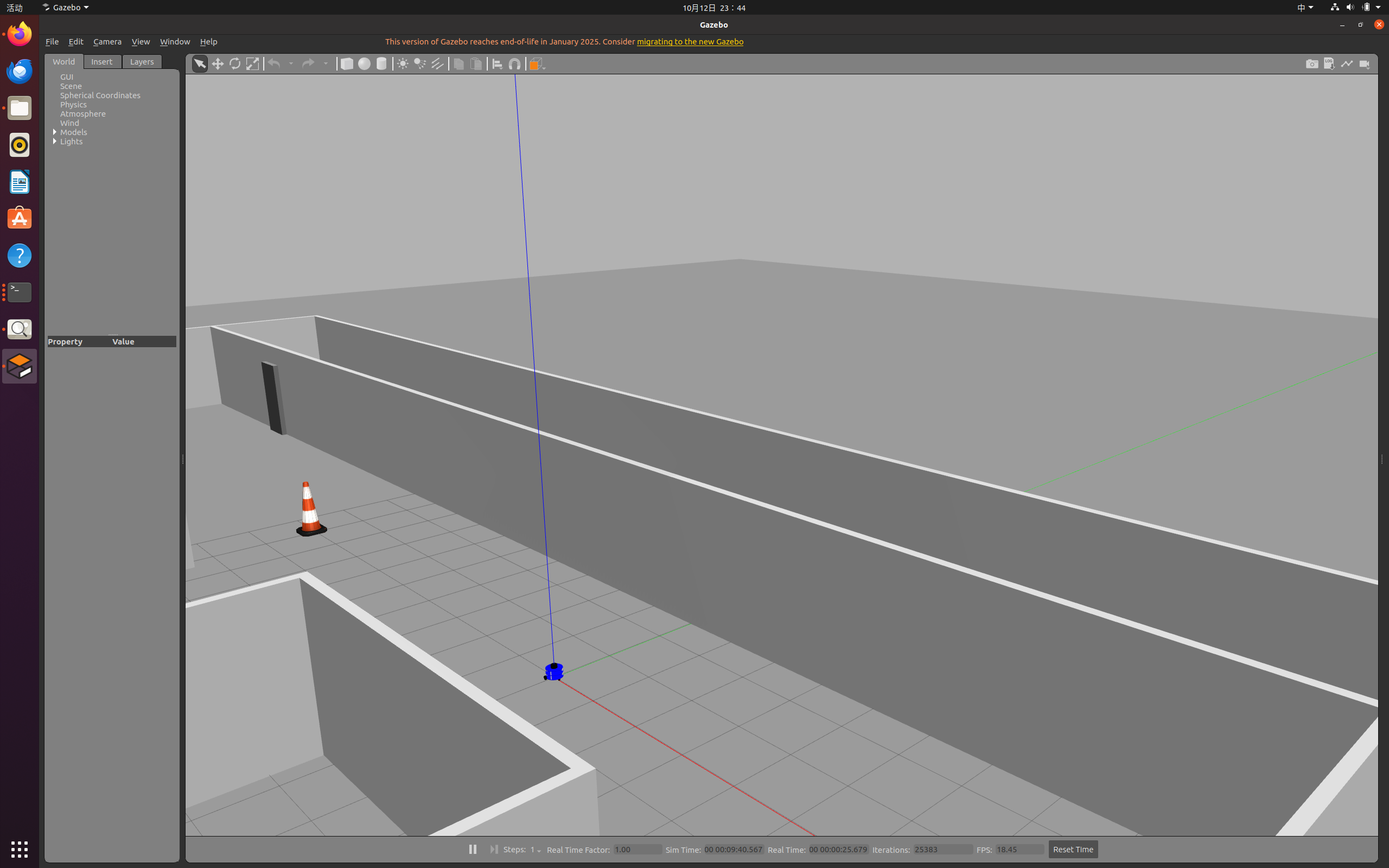

Gazebo 打开手绘房间 my_room（含交通锥），房间原点出现一台 mrobot：圆形底盘、两个驱动轮、前部万向轮、两层顶板、顶部激光雷达。

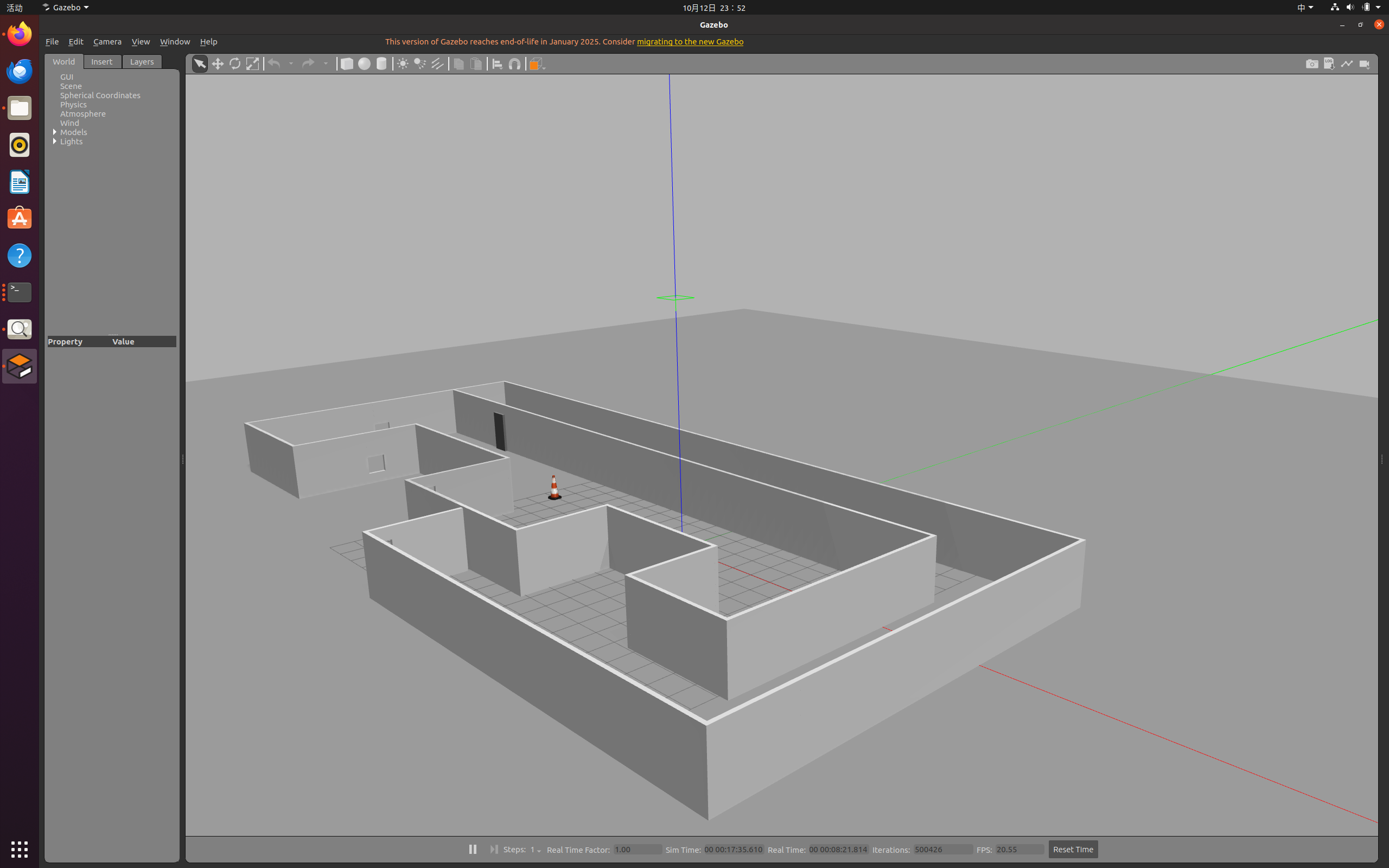

俯瞰视角确认房间、交通锥与小车的相对位置。

视角操作

12. 验收标准

• Gazebo 中正确加载自建房间（含交通锥），而不是回廊世界；
• rostopic list 中存在机器人相关话题（/scan、/cmd_vel、/odom 等）；
• 场景中能看到 mrobot 小车；
• rostopic echo -n1 /gazebo/model_states 的 name 列表中包含 mrobot；
• rostopic hz /scan 能持续输出激光雷达数据（约 5.5 Hz）。

13. 常见问题汇总
