Gazebo 机器人平台搭建与首次仿真

本实验从零搭建一个可以在 Gazebo 中运行的 ROS 移动机器人平台。机器人名为 mybot,采用两轮差速结构,搭载 2D 激光雷达和 RGB 相机,能够接收 /cmd_vel 速度指令、发布 /odom 里程计、输出 /scan 激光数据和 /camera/image_raw 相机图像,并形成完整的 ROS TF 坐标树。

完整功能包在 src/chap4/mybot_gazebo/, 包含 URDF、Gazebo 插件、世界文件、launch 文件和最小运动控制脚本。 本页负责路线总览;逐步操作请从第 6 节进入对应的子页面。

Gazebo 机器人平台系统总览

1. 要解决的问题

直接在真实机器人上学习 ROS 仿真会遇到三个问题:

  1. 硬件、驱动、通信和算法故障混在一起,很难判断问题来自哪一层;
  2. 模型、传感器安装位置、坐标系和控制器参数一旦写错,真实机器人可能损坏;
  3. 没有固定世界和可回放数据,同一个问题很难重复出现。

Gazebo 的价值不是“画一个好看的机器人”,而是提供一个可重复的物理世界,让机器人模型、传感器、ROS 话题和坐标变换在进入真实平台前先跑通。

本实验要解决的问题是:

  • 怎样从 URDF/xacro 开始搭建机器人平台;
  • 怎样让 Gazebo 中的机器人真正接收 ROS 速度命令;
  • 怎样让激光、相机和里程计变成 ROS 话题;
  • 怎样确认 TF 树、话题类型、数据频率和物理运动方向都正确;
  • 怎样在出错时快速定位是模型、插件、launch、TF 还是控制节点的问题。

2. 系统总览与方法

本实验采用“模型 -> 插件 -> 世界 -> 控制 -> 验证”的构建顺序。每一步只增加一种能力,读者可以单独验证,不需要等到最后才发现问题。

层次 文件或模块 作用 产生的结果
机器人模型 urdf/mybot.urdf.xacro 描述车体、车轮、激光、相机和关节 可检查的 URDF 模型
Gazebo 驱动 libgazebo_ros_diff_drive.so 把速度命令转换为左右轮运动 /cmd_vel、/odom、里程计 TF
关节状态 差速插件的 publishWheelJointState 发布车轮关节状态 /joint_states
激光传感器 libgazebo_ros_laser.so 把射线扫描转换为激光消息 /scan
相机传感器 libgazebo_ros_camera.so 输出 RGB 图像和相机参数 /camera/image_raw、/camera/camera_info
仿真世界 worlds/mybot_empty.world 提供地面、光照和物理参数 可重复的仿真环境
启动组织 launch/mybot_gazebo.launch 一条命令启动世界、模型和 TF 完整仿真系统
运动示例 scripts/move_square.py 按时间控制机器人走正方形 首次运动验证

本实验不会一开始就加入机械臂、深度相机、SLAM 和导航。先把移动平台和最小传感器链跑通,后续实验才有稳定的基础。

3. 节点图与数据流解析

3.1 ROS 节点图

启动仿真后,ROS 图可以抽象为下面的结构。Gazebo 插件虽然不是普通 Python/C++ 节点,但在 ROS 名称系统里同样会提供发布者和订阅者,因此可以用 rqt_graph 观察。

ROS 图与数据方向效果示意

graph LR CMD[cmd_vel 发布者] --> DD[diff_drive 插件] DD --> ODOM[odom] DD --> TF1[TF: odom -> base_link] GAZ[Gazebo 激光传感器] --> LASER[laser 插件] LASER --> SCAN[scan] GCAM[Gazebo 相机传感器] --> CAM[camera 插件] CAM --> IMG[camera/image_raw] CAM --> INFO[camera/camera_info] JOINT_GAZ[Gazebo 关节状态] --> DD DD --> JS[joint_states] JS --> RSP[robot_state_publisher] RSP --> TF2[TF: base_link -> 传感器和车轮]

节点图里最重要的是方向,而不是节点数量:

  • 控制方向:控制节点或 rostopic pub 发布 /cmd_vel,差速插件订阅;
  • 反馈方向:差速插件发布 /odom,导航、建图和控制节点订阅;
  • 传感器方向:Gazebo 插件发布 /scan 和相机话题,感知节点订阅;
  • TF 方向:差速插件发布里程计 TF,robot_state_publisher 发布机器人内部 TF。

3.2 话题与插件对照表

名称 类型 发布者 订阅者 本实验用途
/cmd_vel geometry_msgs/Twist 控制节点或命令行 差速插件 控制前进、后退和旋转
/odom nav_msgs/Odometry 差速插件 控制、导航、可视化 估计机器人位姿和速度
/joint_states sensor_msgs/JointState 差速插件 robot_state_publisher 更新车轮等关节 TF
/scan sensor_msgs/LaserScan 激光插件 建图、避障、rviz 感知二维障碍
/camera/image_raw sensor_msgs/Image 相机插件 视觉节点、rqt_image_view 获取仿真图像
/camera/camera_info sensor_msgs/CameraInfo 相机插件 视觉节点 获取相机内参
/tf tf2_msgs/TFMessage 差速插件、robot_state_publisher TF 监听者 维护动态坐标变换
/tf_static tf2_msgs/TFMessage robot_state_publisher TF 监听者 发布固定安装关系

3.3 TF 坐标树

机器人能否导航,关键不在“有没有激光数据”,而在“激光数据位于哪个坐标系”。本实验的 TF 树应为:

graph TD ODOM[odom] --> BASE[base_link] BASE --> LW[left_wheel_link] BASE --> RW[right_wheel_link] BASE --> CASTER[caster_link] BASE --> LASER[laser_frame] BASE --> CAMERA[camera_link]

三个关键判断:

  1. odom -> base_link 是否随时间变化,表示机器人是否被正确定位;
  2. base_link -> laser_frame 是否固定且与建模安装位置一致;
  3. base_link -> camera_link 是否固定且相机朝向正确。

对应检查命令:

rosrun rqt_graph rqt_graph
rosrun rqt_tf_tree rqt_tf_tree
rostopic info /cmd_vel
rostopic info /odom
rostopic info /scan
rosrun tf tf_echo odom base_link
rosrun tf tf_echo base_link laser_frame

3.4 一次控制指令的完整传播链

以“让机器人向前移动”为例,一次控制不是只发布一条消息,而是经过以下完整链路:

  1. 控制节点构造 geometry_msgs/Twist,设置 linear.x;
  2. 消息发布到 /cmd_vel;
  3. Gazebo 差速插件订阅 /cmd_vel;
  4. 插件根据轮距、轮径和最大力矩计算左右轮目标速度;
  5. Gazebo 驱动物理关节,机器人开始运动;
  6. 插件根据轮子运动计算 /odom;
  7. 插件发布 odom -> base_link;
  8. 差速插件通过 publishWheelJointState 发布 /joint_states;
  9. robot_state_publisher 更新车轮和传感器 TF;
  10. rviz 或导航节点通过 TF 和话题看到结果。

如果机器人不动,不要直接修改控制算法。应按“话题是否存在 -> 是否有发布者 -> 插件是否订阅 -> 关节名是否一致 -> 轮子是否转动 -> TF 是否更新”的顺序排查。

4. 运行效果与验收现象

4.1 Gazebo 中的预期现象

启动 mybot_gazebo.launch 后,应当看到:

  • 蓝色车体位于地面附近,不会持续下沉或自动翻倒;
  • 左右黑色驱动轮和后部灰色支撑轮与地面接触;
  • 红色激光雷达和绿色相机固定在车体上;
  • 发布 /cmd_vel 后机器人能够前进和旋转;
  • rqt_image_view 可以显示相机画面;
  • rviz 中可以显示 TF、激光和里程计数据。

4.2 话题与频率验收

话题 预期频率 验证命令 成功现象
/odom 约 50 Hz rostopic hz /odom 位置随时间变化
/joint_states 约 50 Hz rostopic hz /joint_states 车轮关节状态更新
/scan 约 10 Hz rostopic hz /scan 有 360 个范围数据
/camera/image_raw 约 30 Hz rostopic hz /camera/image_raw 图像持续发布
/tf 不低于 30 Hz rostopic hz /tf 包含 odom -> base_link

频率是设计目标。实际结果会受到电脑性能、Gazebo 实时因子和传感器分辨率影响。

4.3 效果示意

下面图片根据 mybot.urdf.xacro 的尺寸、Gazebo 插件和话题设计绘制,用于在运行前说明正确效果。它们是“效果示意”,不是真实 Gazebo 截图;维护者完成运行验证后,可以替换为实际环境截图。

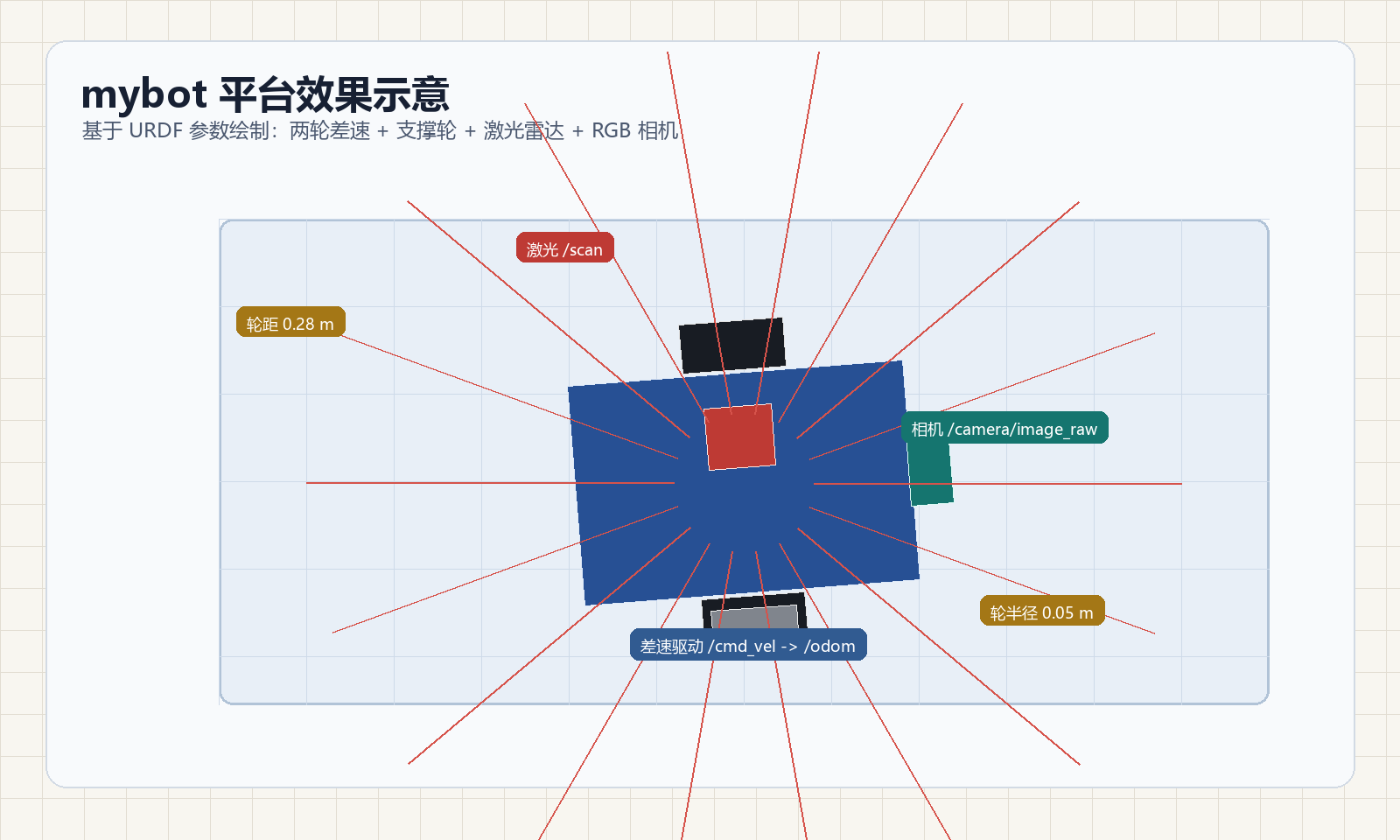

mybot 平台效果示意

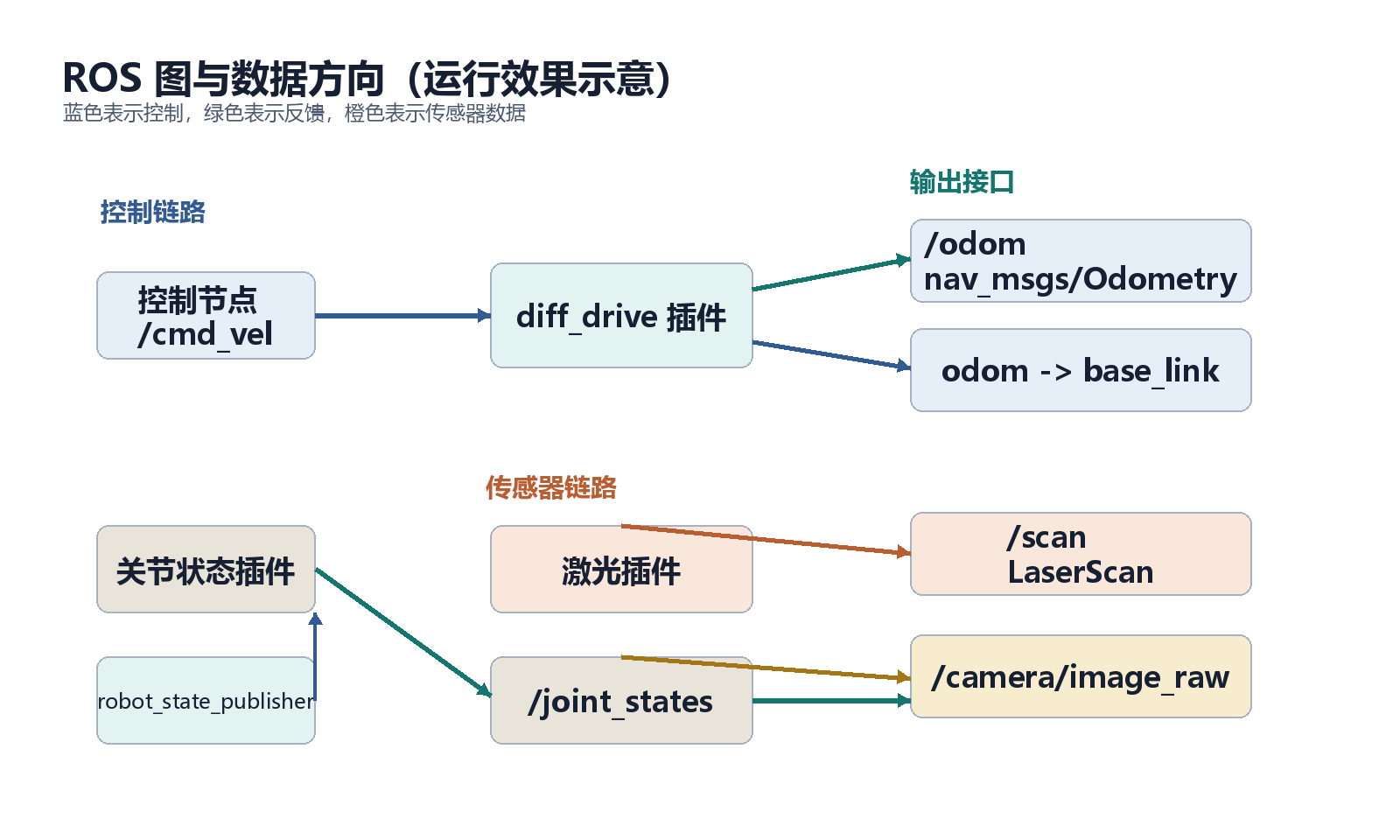

ROS 图与数据方向效果示意

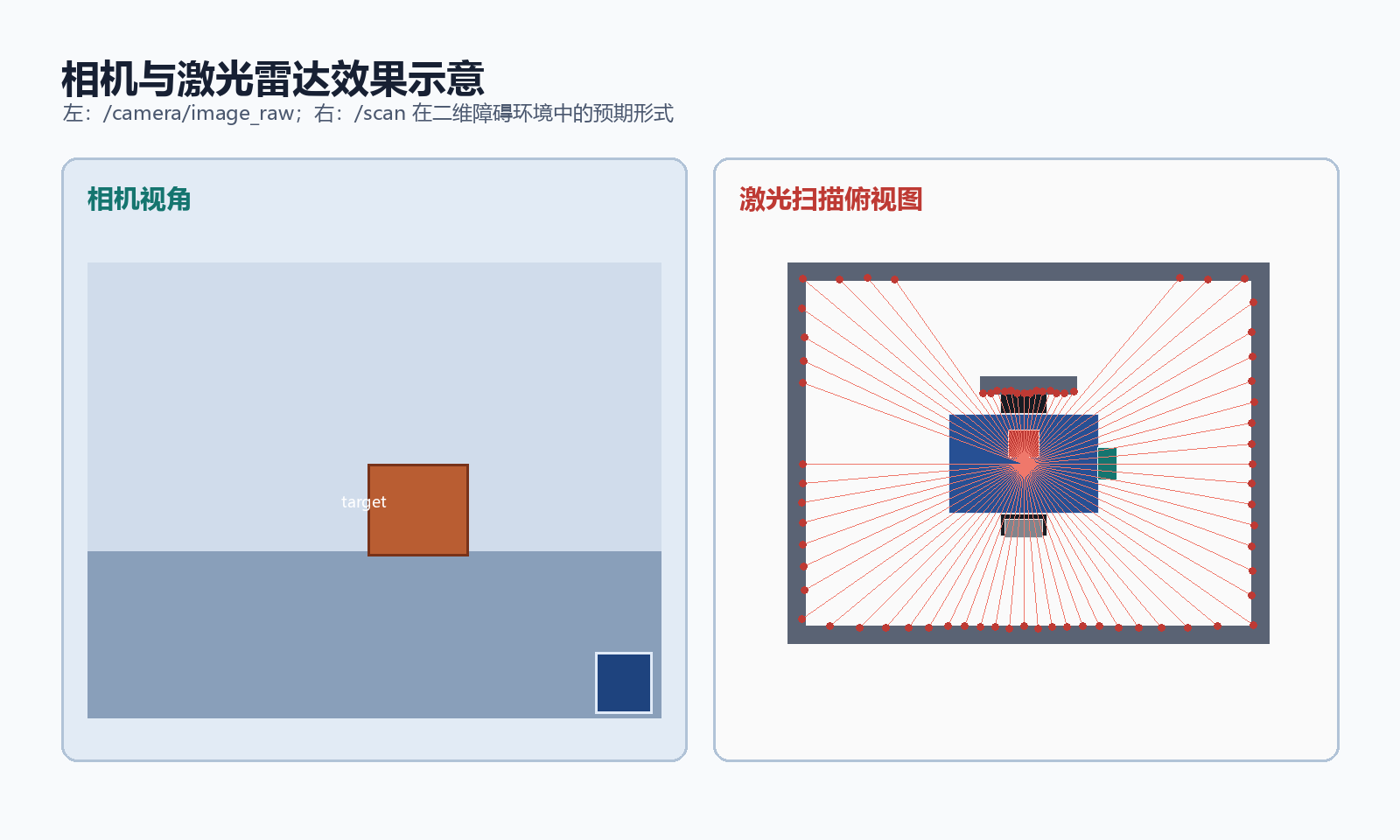

相机与激光雷达效果示意

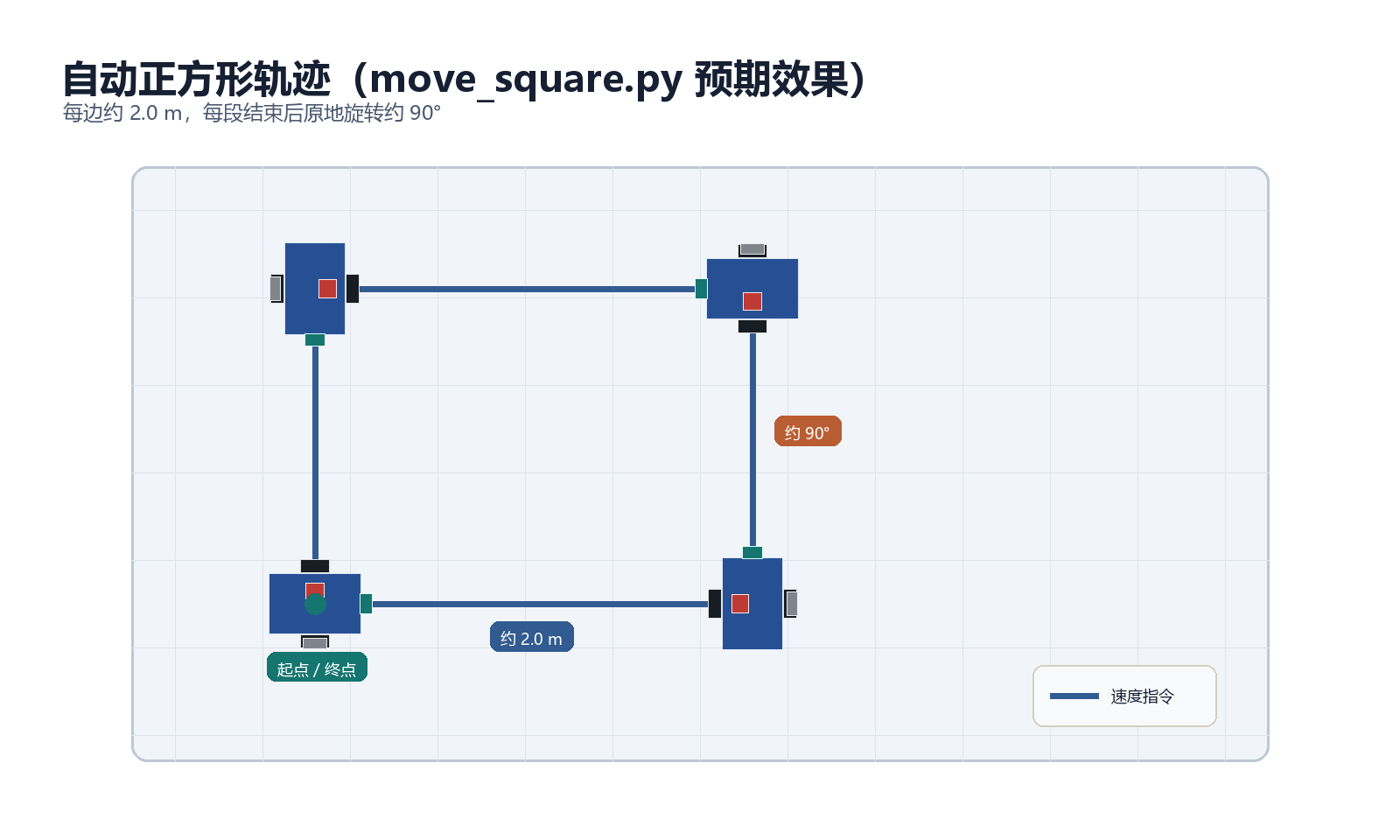

自动正方形轨迹效果示意

4.4 真实运行截图

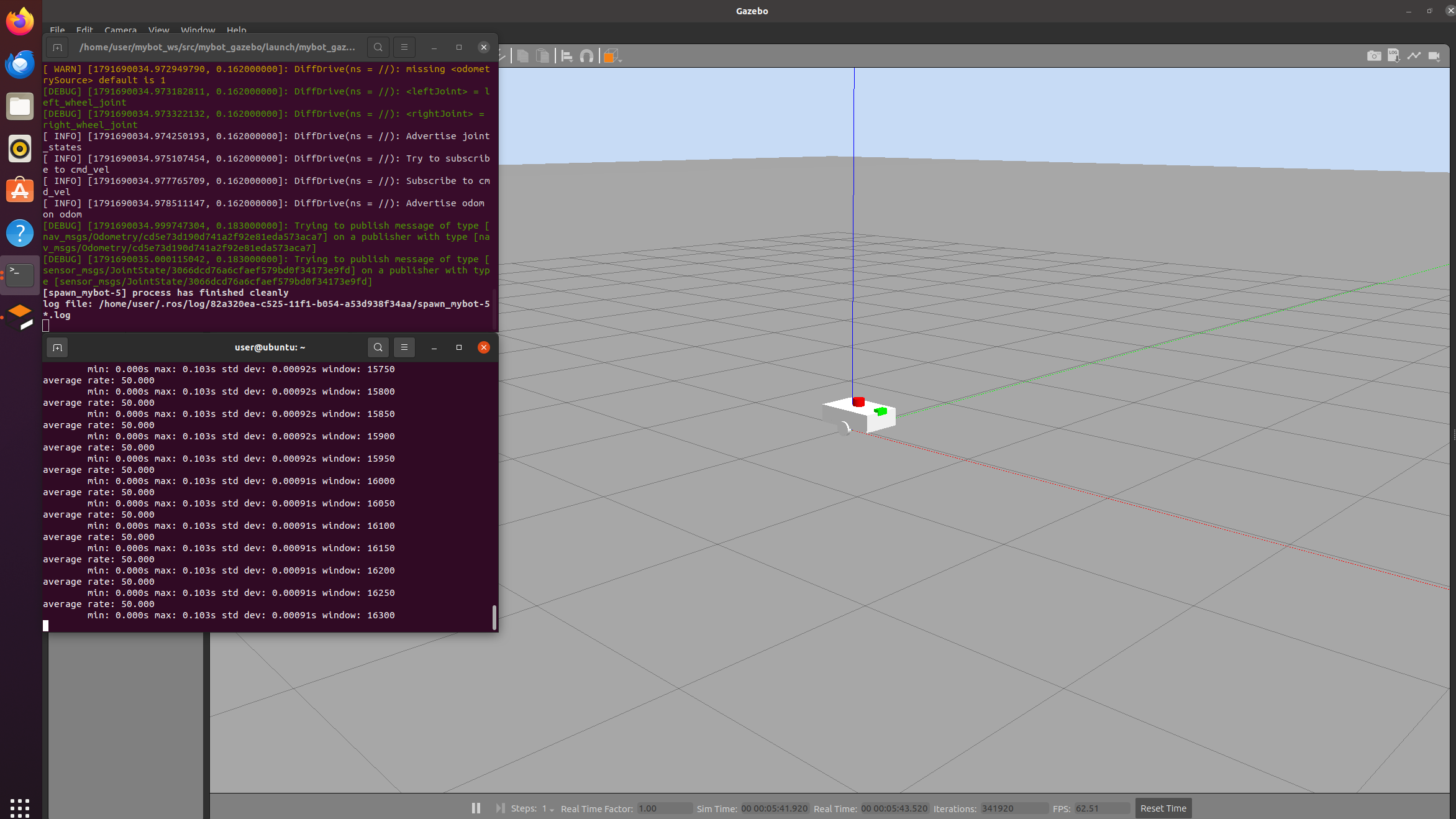

下面图片来自 Ubuntu 20.04 + ROS Noetic + Gazebo Classic 11 虚拟机的实际运行结果。Gazebo 中已经生成 mybot,右侧终端执行 rostopic hz /odom,平均频率稳定在 50 Hz,说明差速插件和里程计链路已经工作。

Gazebo 中运行 mybot 并检查 odom 频率

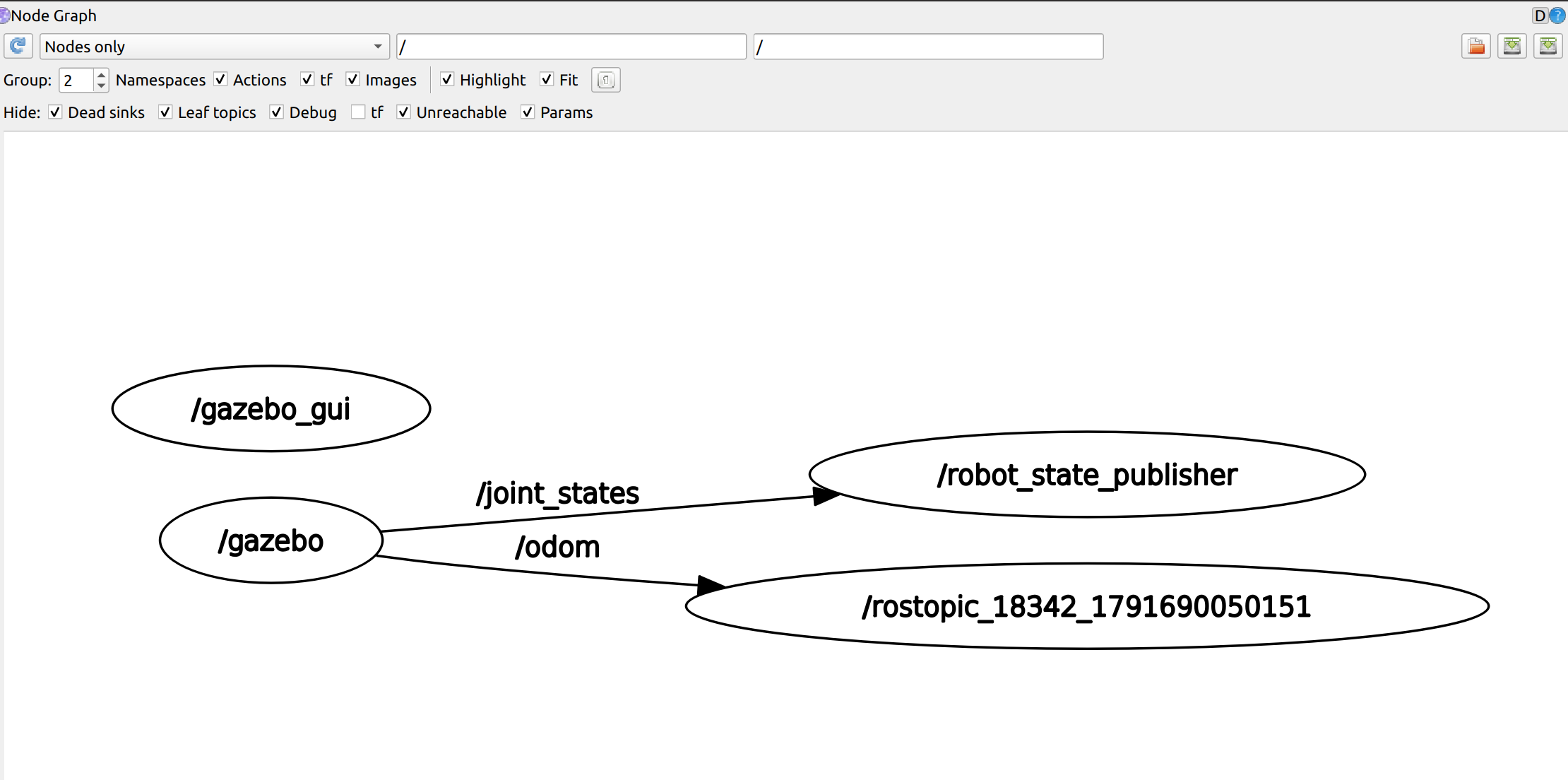

用 rqt_graph 观察运行中的节点和话题关系:

rqt_graph 真实运行截图

5. 快速开始

已熟悉 catkin 工作空间的读者可以直接执行:

source /opt/ros/noetic/setup.bash
mkdir -p ~/catkin_ws/src
cp -r src/chap4/mybot_gazebo ~/catkin_ws/src/   # 在仓库根目录执行
cd ~/catkin_ws
catkin_make
source devel/setup.bash

xacro src/mybot_gazebo/urdf/mybot.urdf.xacro > /tmp/mybot.urdf
check_urdf /tmp/mybot.urdf

roslaunch mybot_gazebo mybot_gazebo.launch

也可以使用包内统一入口:

cd ~/catkin_ws/src/mybot_gazebo
./main.sh

另开终端运行:

source ~/catkin_ws/devel/setup.bash
rosrun mybot_gazebo move_square.py

第一次运行建议不要直接执行自动控制节点,先按分步教程逐个确认话题、TF 和手动速度控制。

6. 分步教程

每一步都是独立页面,完成后再进入下一步。

步骤 内容 完成后应得到
1. 环境检查与 Gazebo 验证 Ubuntu、ROS Noetic、Gazebo 11 和依赖检查 可以独立启动 Gazebo
2. 工作空间与功能包 创建 catkin 工作空间并编译 mybot_gazebo rospack find 能找到功能包
3. URDF 与 xacro 建模 车体、车轮、支撑轮、激光、相机和惯性 check_urdf 通过
4. 差速驱动与里程计 配置差速插件和车轮关节状态输出 /cmd_vel、/odom、odom -> base_link 正常
5. 激光与相机插件 配置激光和 RGB 相机 /scan 与相机话题正常
6. 世界文件与 launch 组装世界、模型生成、TF 和启动参数 一条 launch 命令启动系统
7. 首次启动与验证 启动 Gazebo、检查话题、TF 和传感器 模型稳定、话题完整、TF 连通
8. 手动速度控制 命令行发布 /cmd_vel 前进、旋转、停车方向正确
9. 自动轨迹控制 运行正方形轨迹节点 机器人完成近似正方形运动
10. 参数调整与故障排查 尺寸、速度、传感器负载和故障表 能独立修改参数并定位问题
11. 扩展任务与总结 IMU、障碍、rosbag、SLAM 和导航 能规划后续实验

7. 设计参数与验收指标

本实验的设计参数如下,参数修改后需要同步检查 URDF、Gazebo 插件和控制脚本。

项目 数值 说明
车体尺寸 0.42 m x 0.28 m x 0.12 m 由 base_length 等参数控制
轮半径 0.05 m 影响速度换算和初始高度
轮距 0.28 m 影响旋转和里程计
最大车轮力矩 20 N·m 过低会带不动模型,过高容易抖动
里程计频率 50 Hz 差速插件输出
激光点数 360 输出 /scan
激光量程 0.10-10.0 m 影响建图范围
相机分辨率 640 x 480 降低分辨率可提升实时因子
相机帧率 30 Hz 可由插件参数调整

本实验的验收条件:

  1. check_urdf 通过,模型在 Gazebo 中稳定站立;
  2. /cmd_vel、/odom、/scan、相机和 /joint_states 话题存在;
  3. odom -> base_link -> laser_frame 和 camera_link TF 连通;
  4. 发布非零速度后机器人按预期方向运动;
  5. 能说出一次速度命令从 ROS 话题到 Gazebo 物理运动的完整路径。

8. 常见问题总览

现象 第一层检查 第二层检查
Gazebo 中没有模型 spawn_model 日志、xacro 展开 robot_description 参数、模型名称
模型下沉或抖动 初始 z、碰撞体尺寸 质量、惯性、支撑轮高度
/cmd_vel 无订阅者 rostopic info /cmd_vel 差速插件是否加载、关节名是否匹配
机器人不动 Gazebo 是否暂停 轮子关节方向、最大力矩、控制频率
odom -> base_link 缺失 /odom 是否发布 插件 TF 开关、use_sim_time
没有 /scan 激光插件是否加载 frame_name、TF 树和激光量程
相机没有图像 话题是否存在 相机插件、分辨率、渲染和 /camera_info
rviz 与 Gazebo 不一致 TF 是否完整 Gazebo 是物理模型,rviz 主要是 TF 和消息可视化

详细排查过程见步骤 10。

9. 参考文献与说明

参考内容:

  • ROS Wiki:URDF、TF、ros_control、Gazebo ROS 插件;
  • Gazebo Classic 官方文档:SDF、物理引擎、传感器模型;
  • ROS Noetic gazebo_ros 包中的 diff drive、laser 和 camera 插件示例;
  • 本仓库已有的 catkin 功能包与实验文档组织方式。
